Главная » Мастерская » Как из старого велосипеда и болгарки сделать торцовочный станок
Отжившие свое механизмы можно использовать для изготовления других полезных инструментов и приспособлений. Это избавит участок от накапливаемого металлолома, а также позволит отказаться от покупки заводских решений.

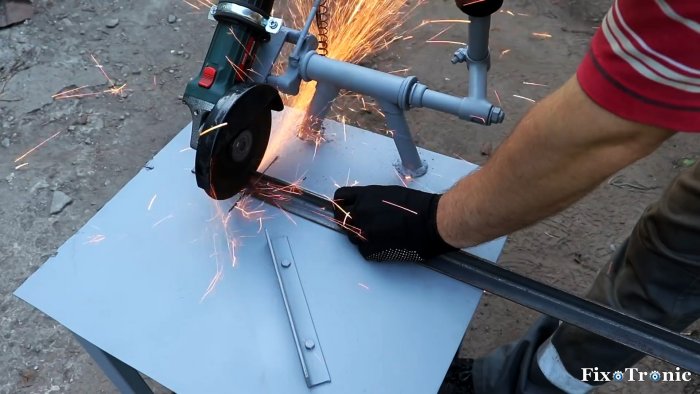

Для обрезки длинного металлопроката в больших количествах по заданным углам используется торцовочная пила. Чтобы ее не покупать, можно сделать стойку под болгарку и выполнять все те же действия, но сэкономив немалую сумму.

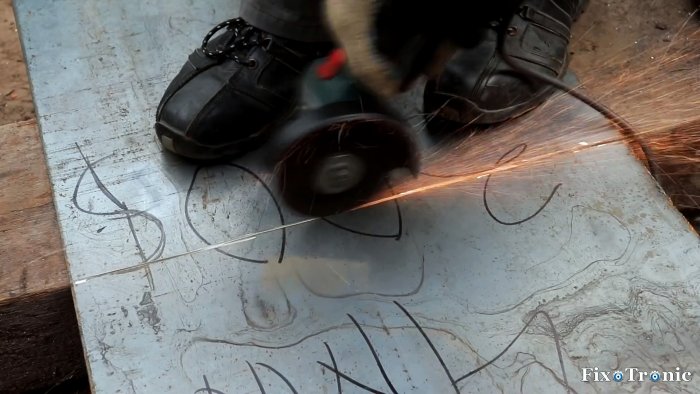

Как из старого велосипеда и болгарки сделать торцовочный станок

Материалы:


  • старый велосипед;
  • листовая сталь;
  • уголок;
  • шпилька М10;
  • гайки М10 – 4 шт.;
  • пружина натяжения.

Процесс изготовления стойки

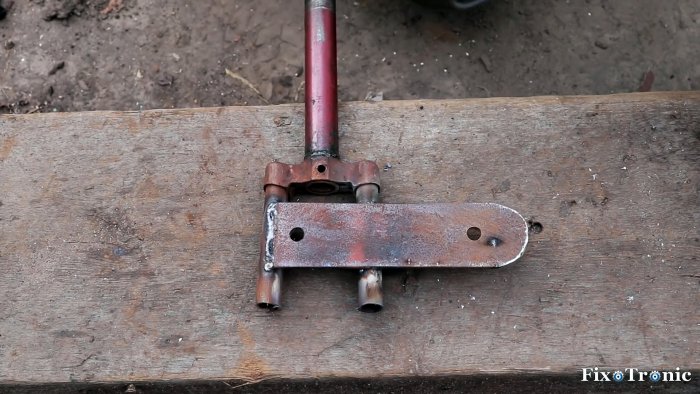

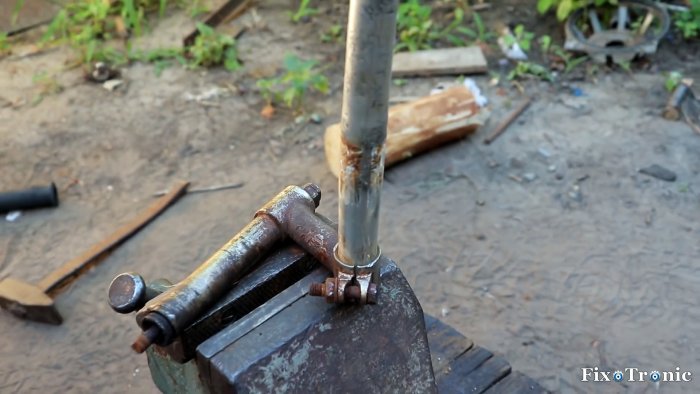

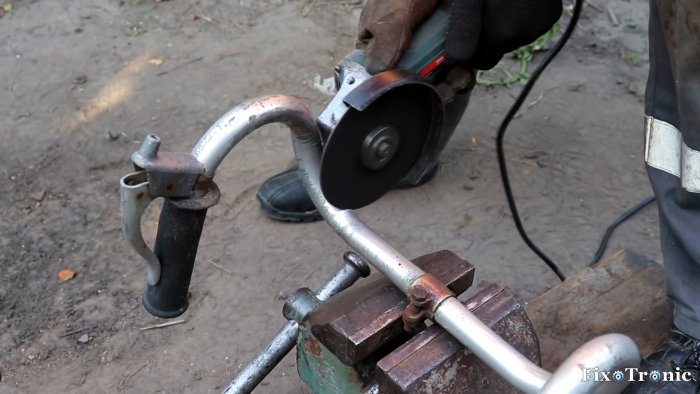

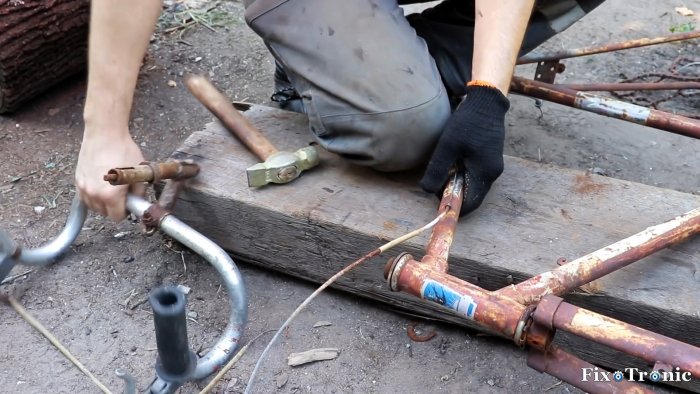

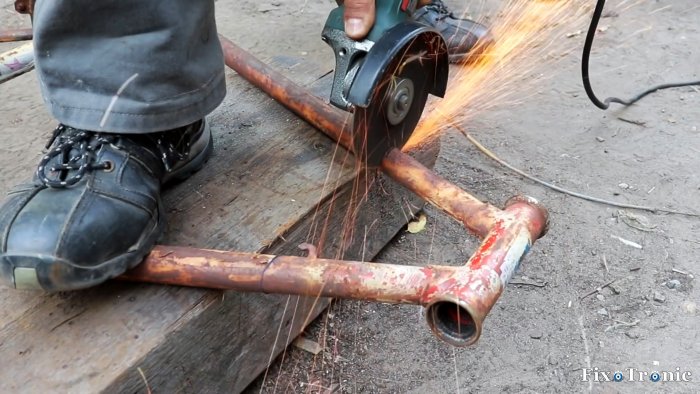

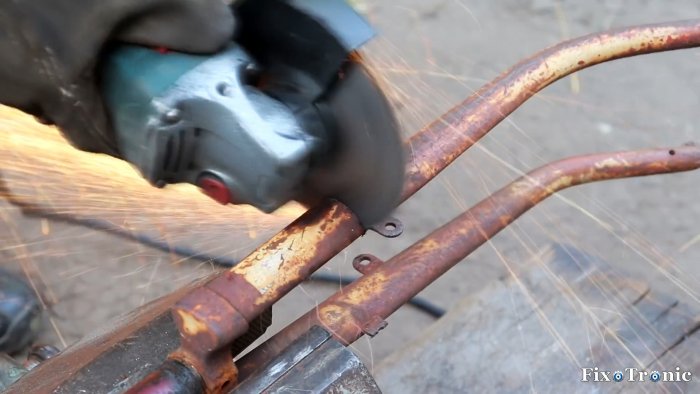

В качестве поворотного механизма стойки будет использована велосипедная рулевая колона, части руля, передней вилки и рамы. Детали вырезаются, затем к вилке приваривается полоса с просверленными отверстиями для установки болгарки.
Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

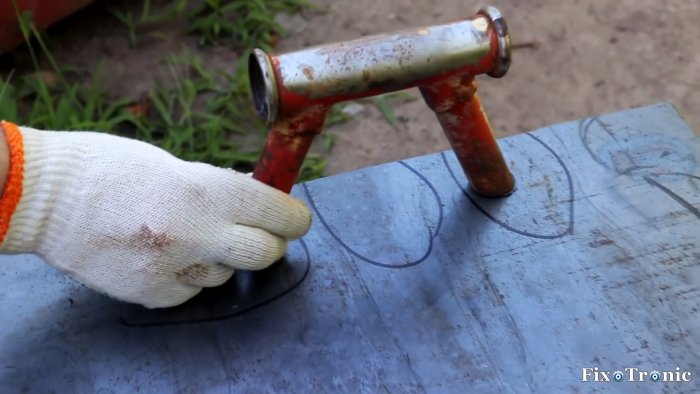

Далее вырезанная часть рамы приваривается к подошве из листовой стали.
Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

В нее вставляется вилка вместе и поджимается гайкой. После этого устанавливается обрезок руля и надежно затягивается.
Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

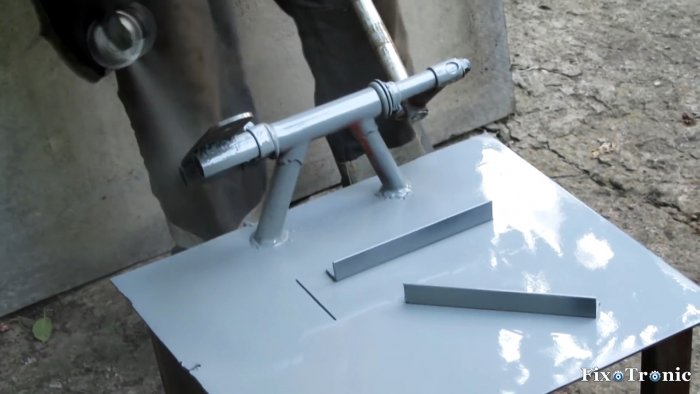

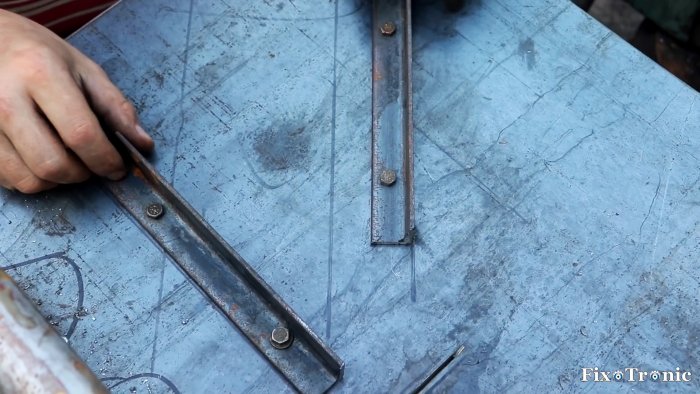

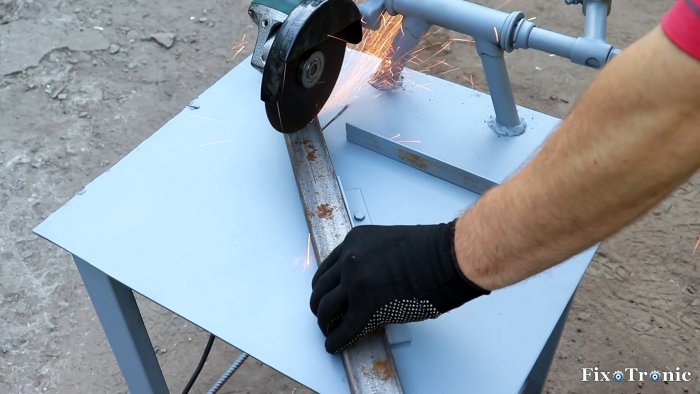

На подошву стойки прикручиваются упоры из уголка для позиционирования заготовки при раскрое под 45 и 90 градусов. Также необходимо ее прорезать в месте касания отрезного диска болгарки установленной на поворотный механизм.
Как из старого велосипеда и болгарки сделать торцовочный станок

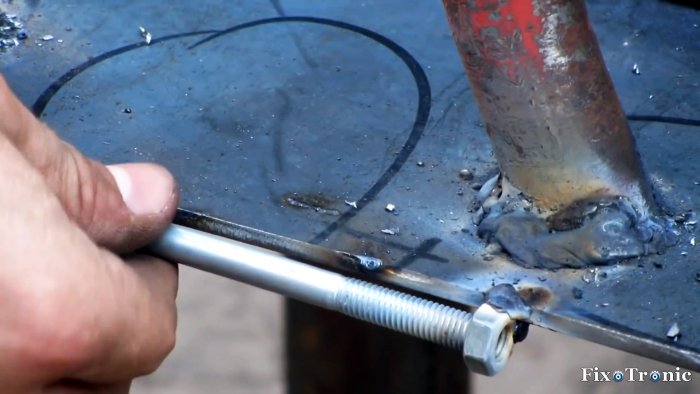

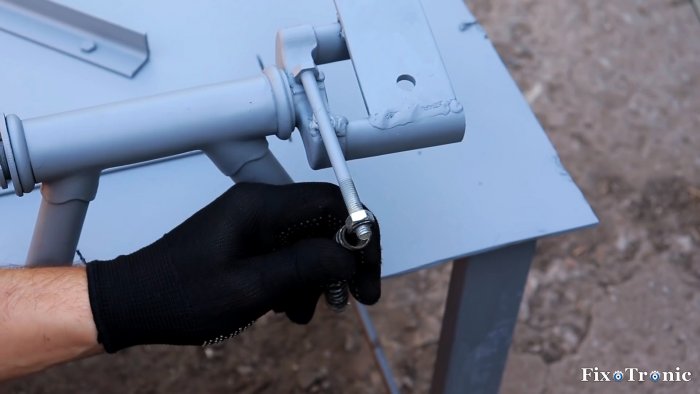

Для установки возвратной пружины потребуется приварить гайки к вилке и к подошве. После покраски в гайку на вилке будет закручиваться шпилька. За ее край зацепиться пружина, низ которой можно будет завести за гайку на подошве.
Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

После установки пружины прикручивается болгарка.
Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок

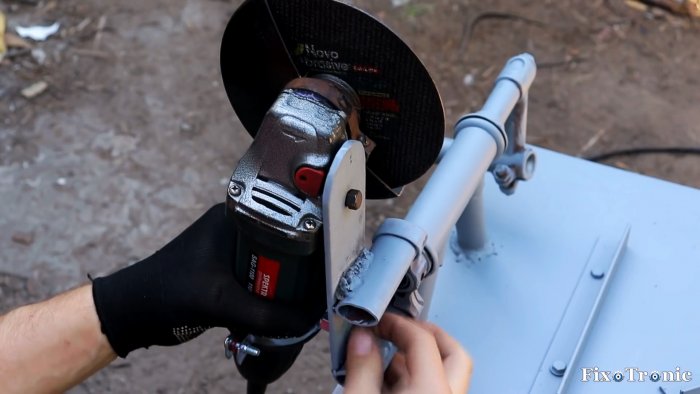

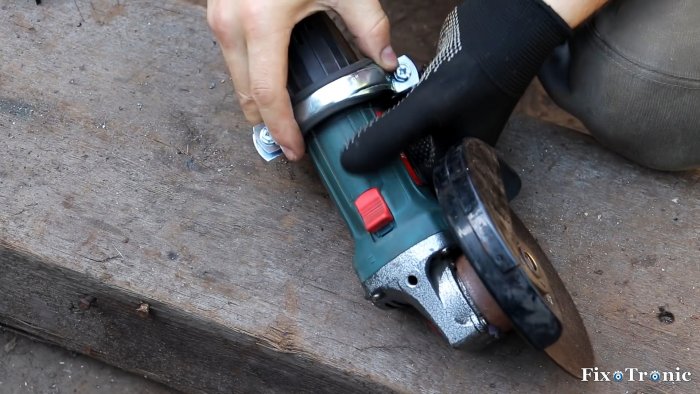

Для этого используется хомут для канализационной трубы, затянутый на ее корпусе. Затем болгарка прикручивается болтами к полосе на вилке в штатное отверстие для ручки и хомут.
Как из старого велосипеда и болгарки сделать торцовочный станок

Как из старого велосипеда и болгарки сделать торцовочный станок
