» » Стойка для болгарки из ручки от детского велосипеда. Крайне полезная самоделка

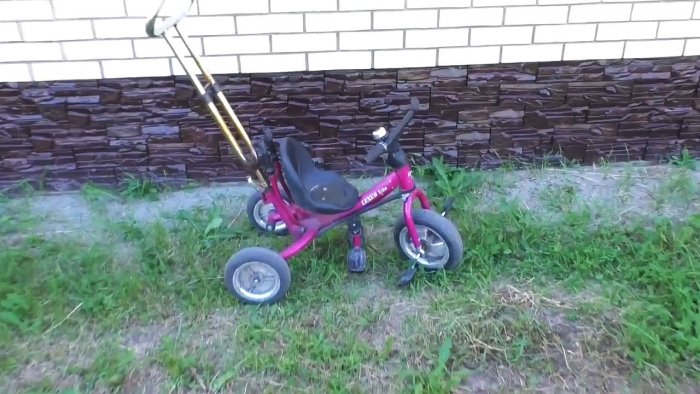

Хорошие самоделки можно сделать буквально из чего угодно. Примером этого является торцовочный станок под болгарку из родительской ручки от детского велосипеда. Это съемная деталь, надобность в которой исчезает, когда ребенок начинает ездить самостоятельно, поэтому ее можно пустить на станок без угрызений совести.
Стойка для болгарки из ручки от детского велосипеда

Основные материалы:


  • родительская ручка от велосипеда;
  • стальная полоса 40 мм;
  • стальной П-образный профиль 30х50 мм или больше;
  • профильная квадратная труба 40х40мм;
  • полипропиленовая труба 32 мм;
  • решето или жесть;
  • тонкая профильная труба или любой мелкий уголок.

Сборка торцовочного станка


Стойка для болгарки из ручки от детского велосипеда

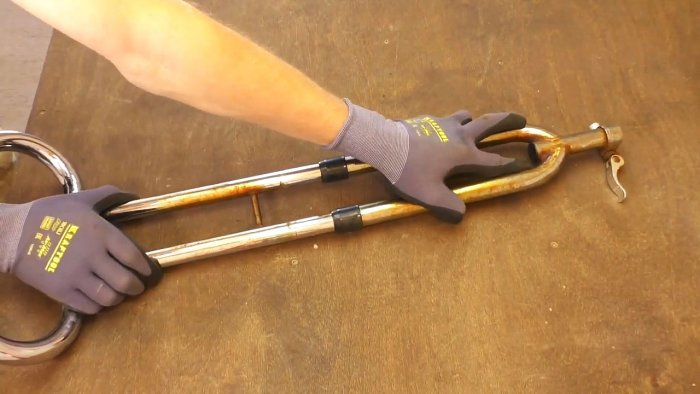

Родительская ручка представляет собой телескопическую конструкцию, в которой диаметр внутренних и внешних трубок подобран таким образом, чтобы между ними не было люфта. В самоделке будут использоваться обе части.
Стойка для болгарки из ручки от детского велосипеда

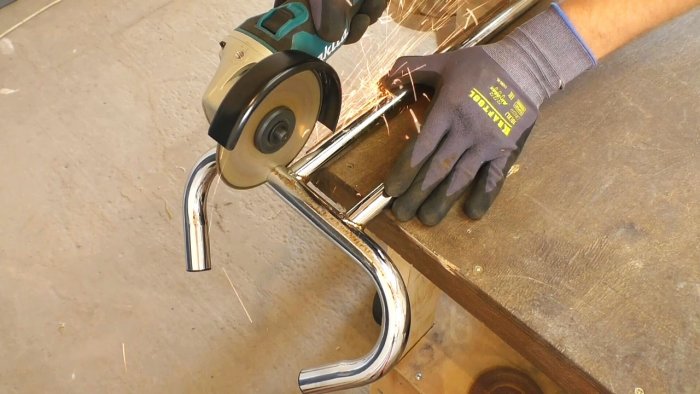

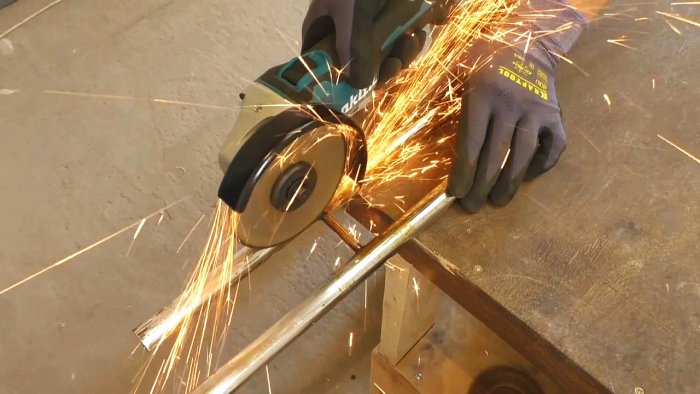

От нижних труб срезается основание под крепление к велосипеду. От верхних отрезаются только ручки, чтобы получилась П-образная деталь. Также нужно удалить перепонку между верхними трубками.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

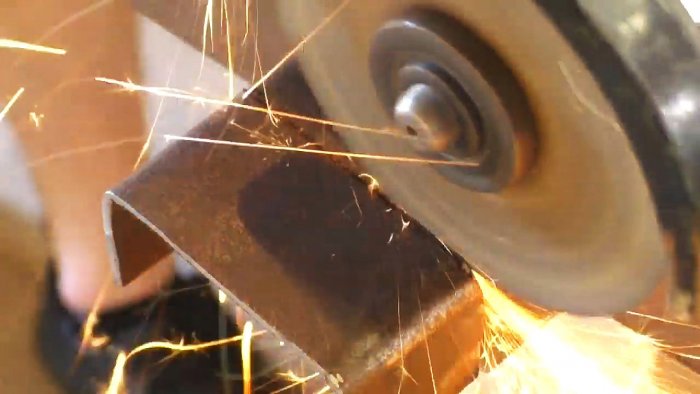

От П-образного стального профиля отрезается буквально 40 мм. Этот кусочек будет применяться для фиксации поворотного механизма болгарки к телескопической части станка.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

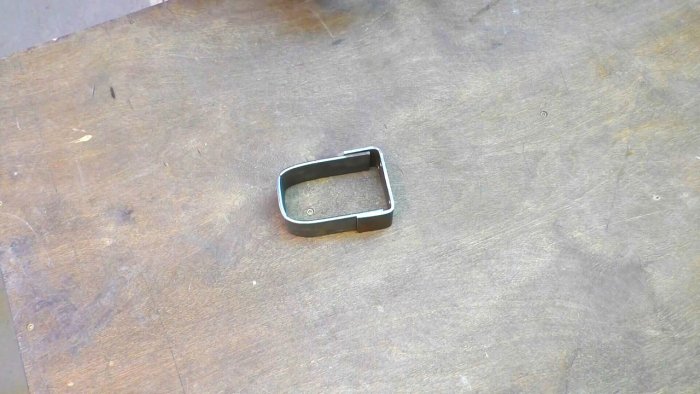

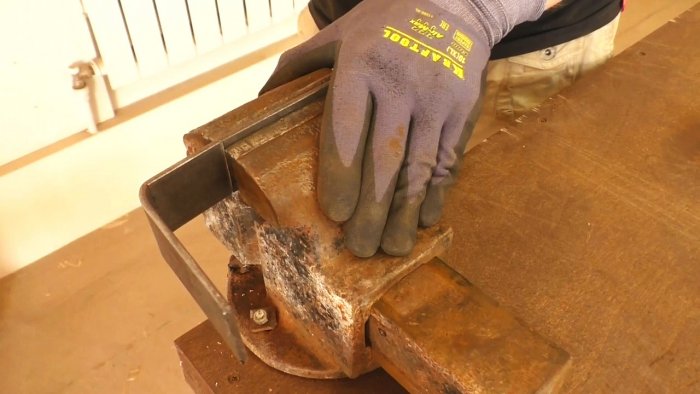

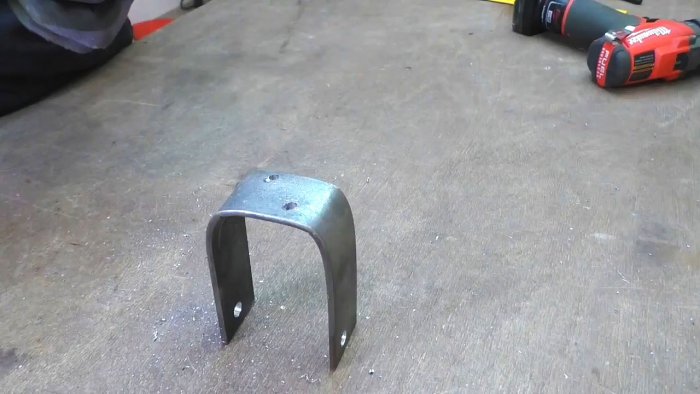

Далее нужно согнуть скобу из стальной полосы, которая будет крепиться к обрезку П-образного профиля.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

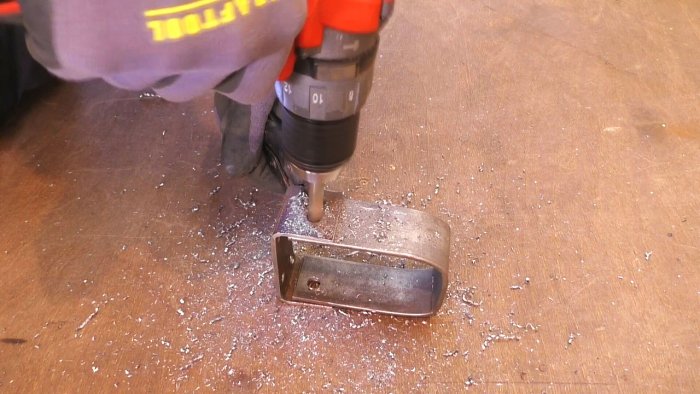

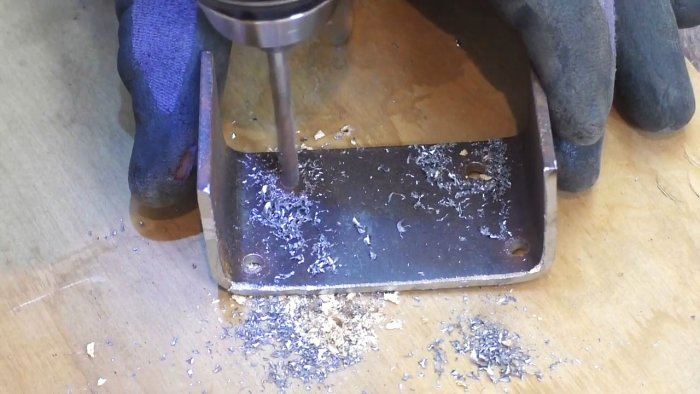

Детали состыковываются и в них просверливаются боковые отверстия, что позволит в дальнейшем соединять их общей осью.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

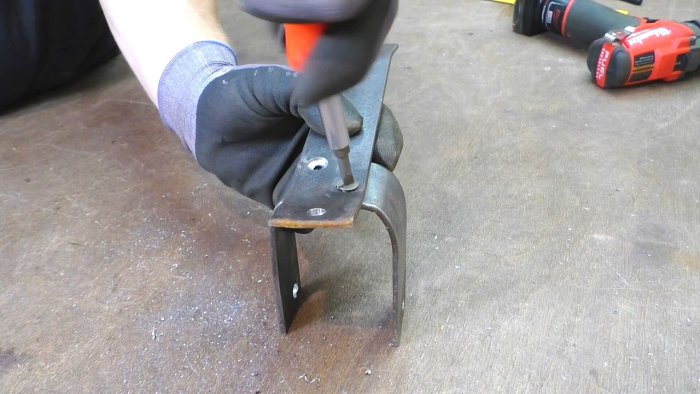

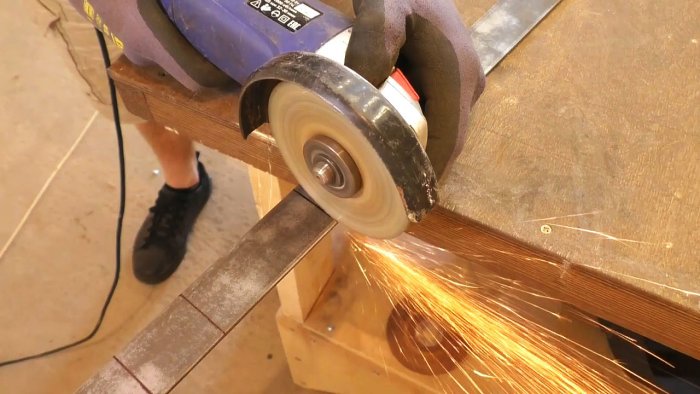

От стальной полосы отрезается кусок под длину имеющейся болгарки. Он будет применяться как основание для ее фиксации. Обрезок прикручивается к ранее изогнутой скобе. При этом он должен немного выходить за ее пределы в передней части, чтобы сделать отверстие для крепления болгарки через монтажное гнездо для ее рукоятки
Стойка для болгарки из ручки от детского велосипеда

Для фиксации телескопической части станка к столешнице нужно подготовить 2 отрезка профильной квадратной трубы. Также понадобятся 4 разрезанные вдоль проставки из полипропиленовой трубы. Для непосредственной фиксации нужно изготовить 4 хомута из решета или жести.
Стойка для болгарки из ручки от детского велосипеда

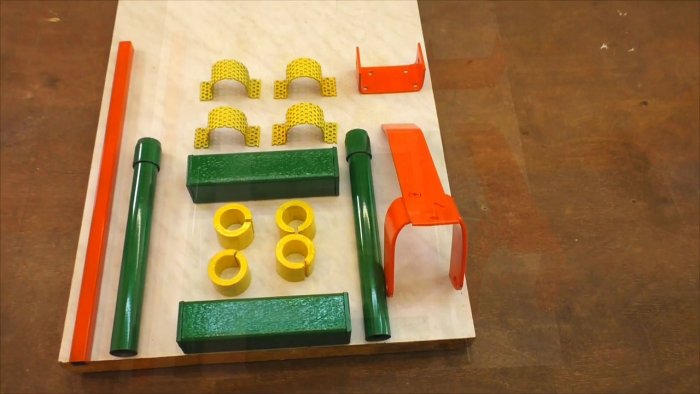

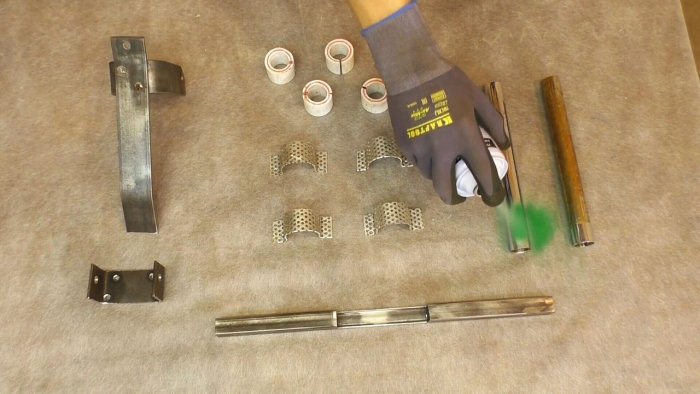

Красим все части.
Стойка для болгарки из ручки от детского велосипеда

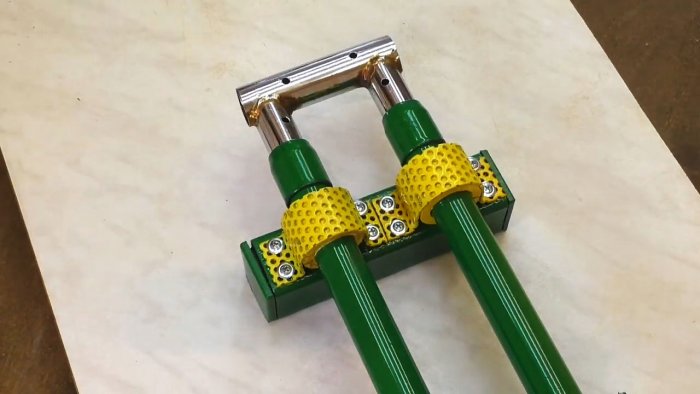

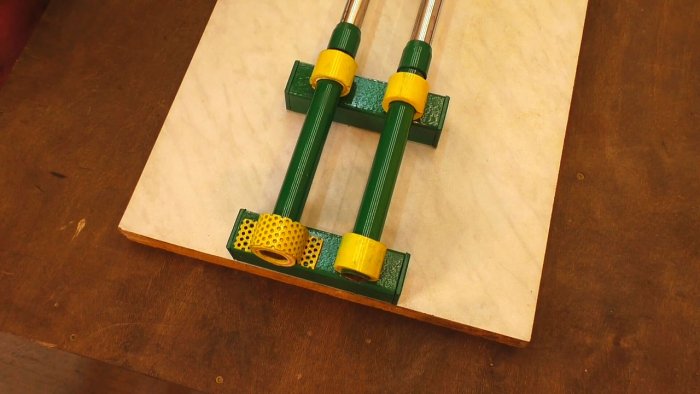

Сборку станка нужно начать с крепления обрезков профильного квадрата к столешнице. Уже к ним через полипропиленовые трубки с помощью хомутов прикручиваются телескопические направляющие.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

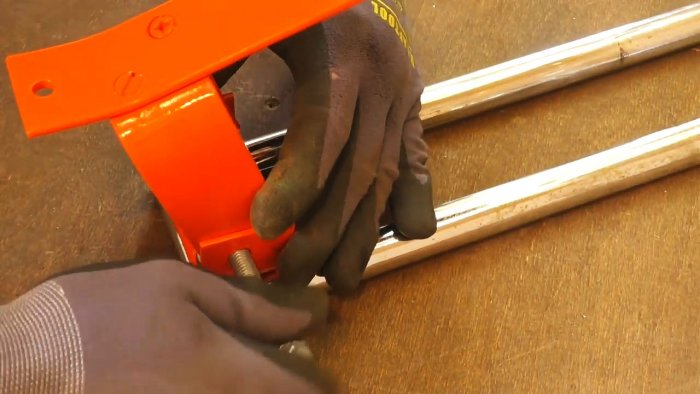

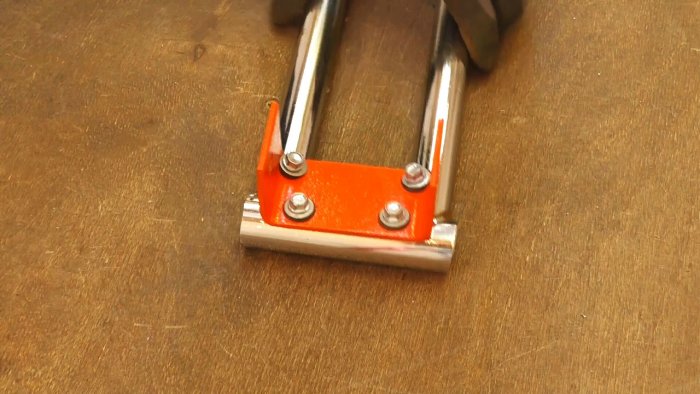

Далее закрепляется поворотный механизм. Для этого к телескопической вилке прикручивается П-образный профиль. К нему присоединяется с помощью шпильки изогнутая скоба с основанием под болгарку.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

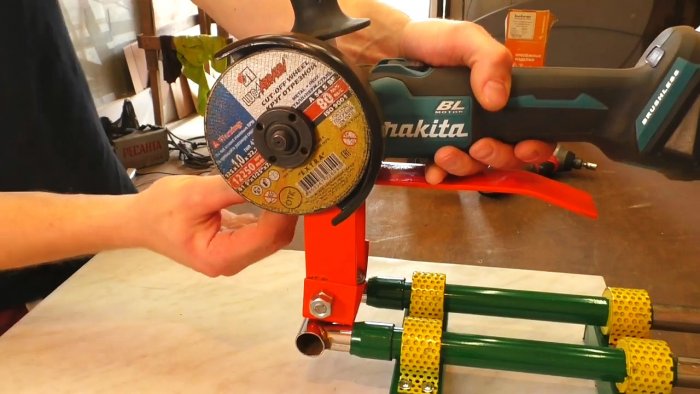

Саму болгарку нужно крепить болтом, вкручивая его через полосу поворотного механизма в нижнее отверстие для фиксации ее ручки.
Стойка для болгарки из ручки от детского велосипеда

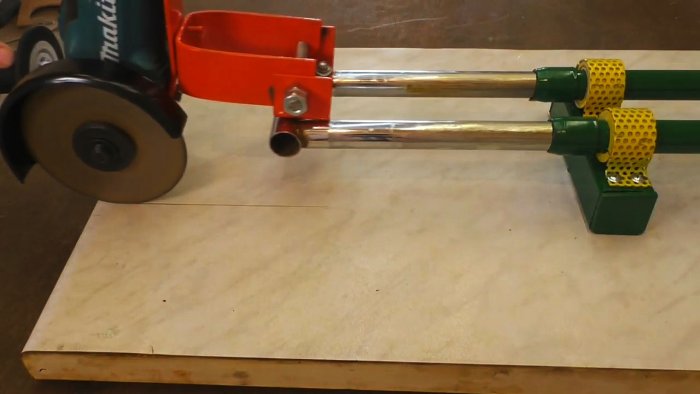

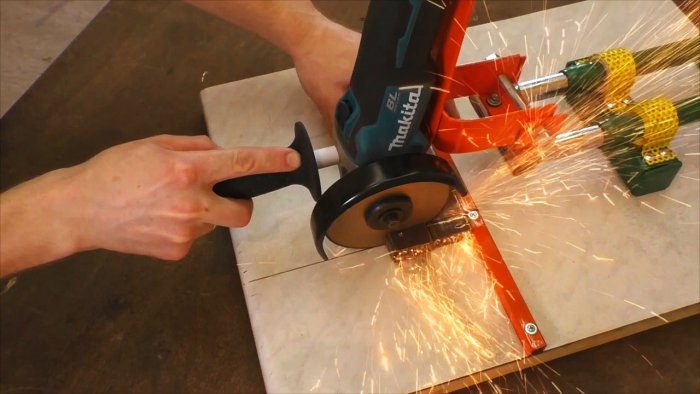

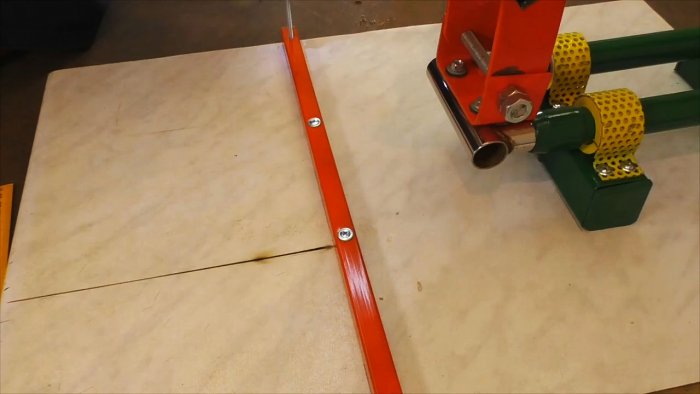

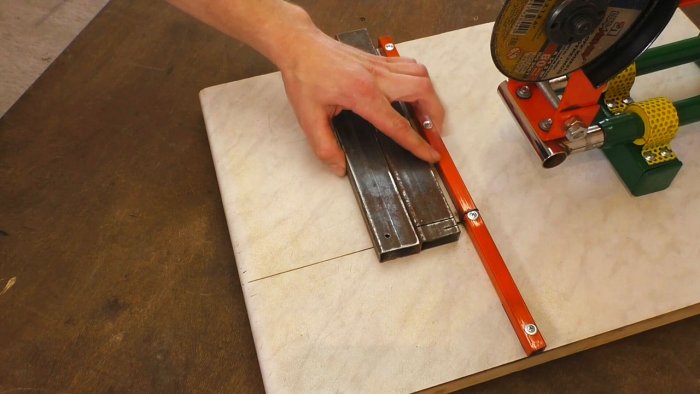

Установленной на место болгаркой нужно сделать пропил по столешнице. По нему под углом 90 градусов закрепляется поперечный упор, по которому будет делаться торцовка.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

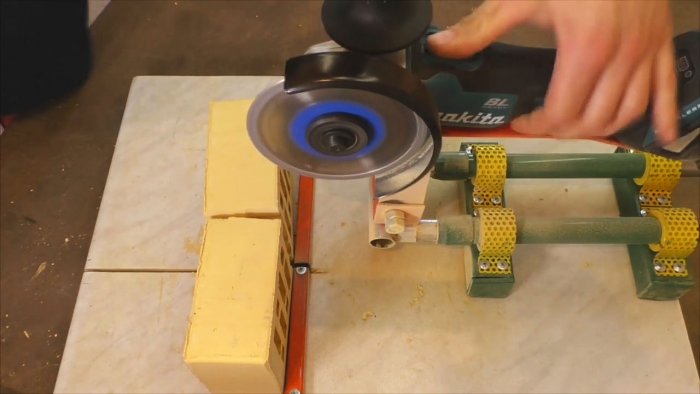

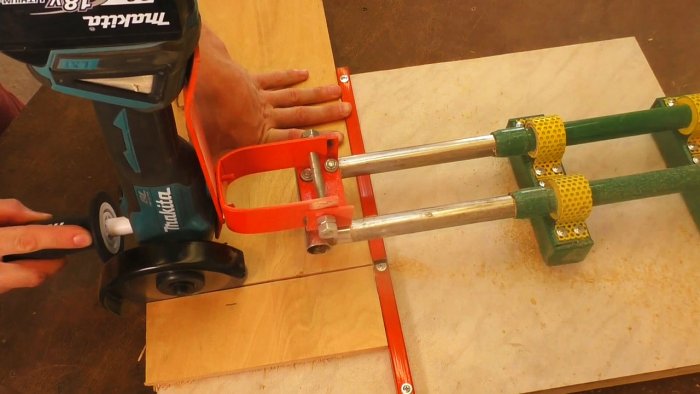

Станок собирается без сварки с использованием минимального набора инструментов. Болгарка на него быстро ставится и снимается, при этом ее целостность не нарушается. Устройство работает без люфтов и весьма точно. Его обслуживание сводится только к обновлению смазки между трубами телескопического механизма.
Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

Стойка для болгарки из ручки от детского велосипеда

Смотрите видео
