Чтобы ровно обрезать стальной длинный прокат, нужна торцовочная пила. Для маленькой мастерской она ни к чему. Для экономии пространства и денег можно сделать подставку на болгарку, которая позволит полностью заменить этот инструмент.
Самая простая торцовочная пила из болгарки

Материалы:


  • стальная плита 10 мм;
  • шпилька М20;
  • гайки М20 – 2 шт.;
  • полоса 20 мм.

Процесс изготовления подставки


Из толстой листовой стали нужно вырезать подошву подставки. В ней просверливаются и зенкуются 4 отверстия для ее крепления к рабочему столу.

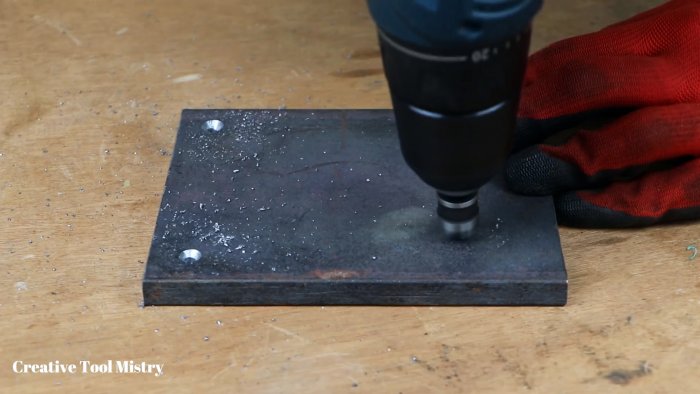

Из толстой листовой стали нужно вырезать подошву подставки

По ширине подошвы обрезается резьбовая шпилька. На нее накручиваются гайки. Затем они привариваются к краю подошвы.
Привариваем шпильку с гайками к стальной плите

Из полосы сгибается уголок с отверстием с краю. Его нужно прикрутить к болгарке через штатное отверстие для крепления съемной ручки.
Стальная полоса сверлится

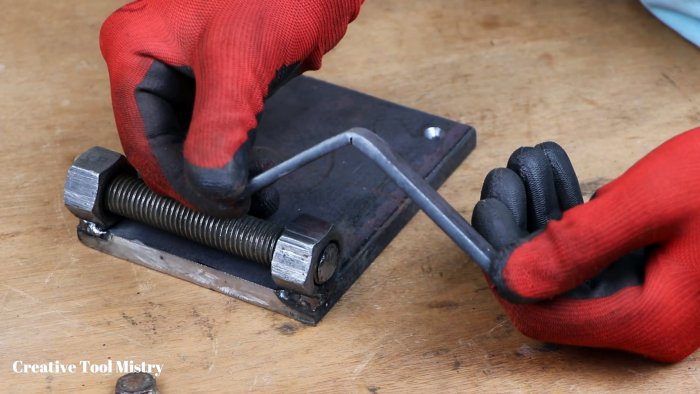

Стальная полоса сгибается

Стальная полоса прикручивается к болгарке

Далее потребуется приварить второй край уголка к шпильке так, чтобы диск болгарки проходил сбоку подошвы, и располагалась строго параллельно относительно нее.
потребуется приварить второй край уголка к шпильке

К подошве приваривается упор из полосы, по которому можно будет равнять заготовки перпендикулярно отрезному диску. Затем станок устанавливается на угол стола и прикручивается саморезами.
станок устанавливается на угол стола и прикручивается саморезами

Перед его использованием на болгарку снизу прокручивается ручка. Все, торцовочная пила готова к применению.

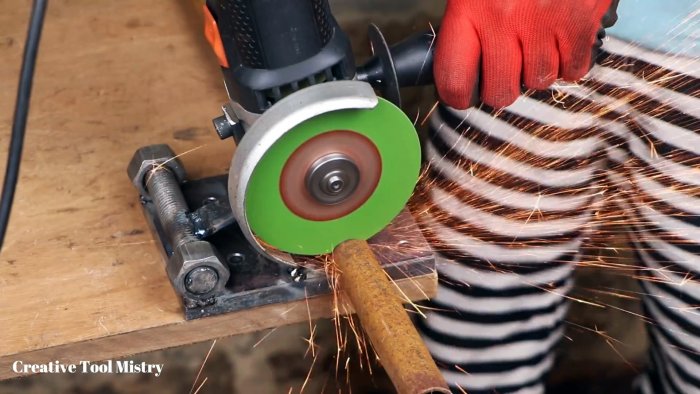

Режем трубу

Ровный рез

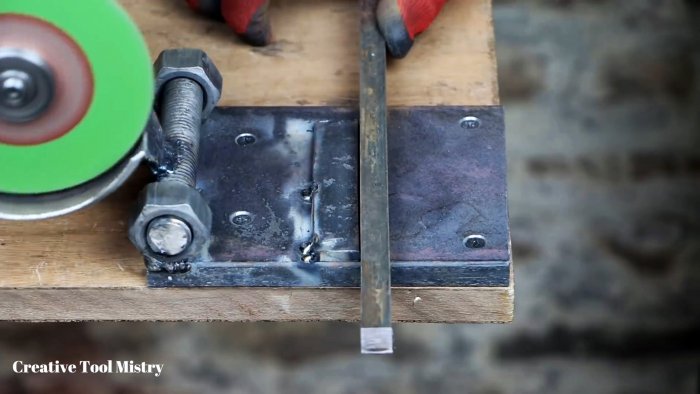

Устанавливает прут для резки

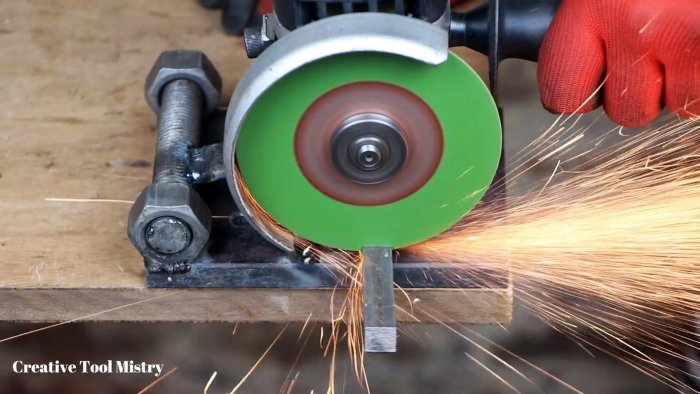

Отрезаем прут
