Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Для быстрого комфортного сверления под прямым углом можно изготовить сверлильную стойку под дрель. Многие детали для этого легко найти на металлоприемке, поэтому себестоимость самоделки в разы ниже заводского аналога.

Основные материалы:


  • профильная труба 20 мм;
  • двухрядная роликовая цепь;
  • звездочка двухрядная;
  • уголок 30х30 мм;
  • полоса 30 мм;
  • прут 6-10 мм;
  • болты, гайки;
  • пружины растяжения – 2 шт.

Процесс изготовления сверлильной стойки

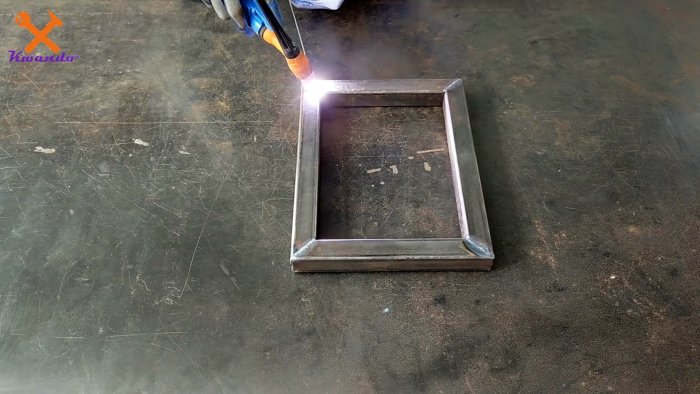

Из профильной трубы сваривается рамка для подошвы станка.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

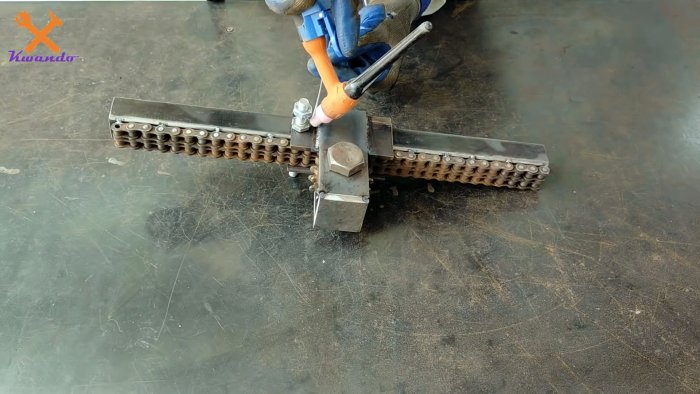

В нее вваривается 2 перекладины из квадратного прутка.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

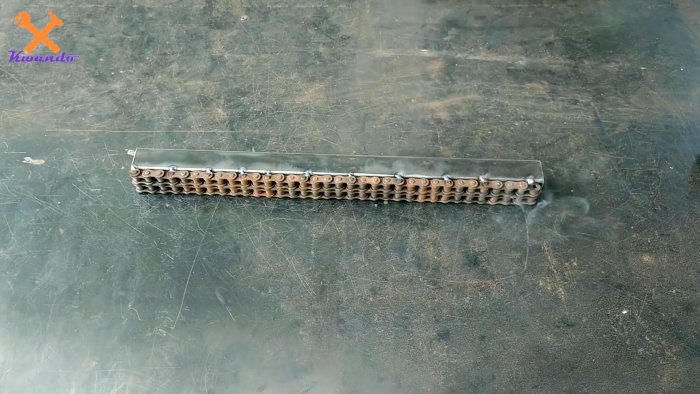

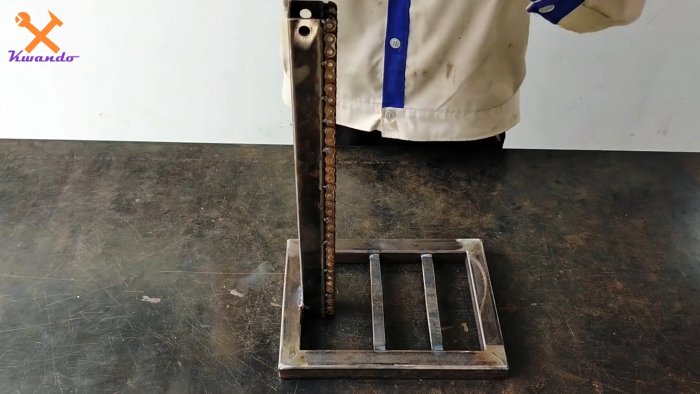

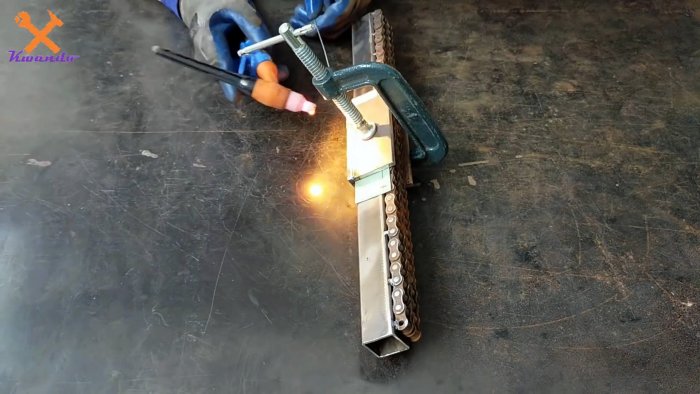

В качестве стойки станка используется отрезок профильной трубы 40-50 см. К ней приваривается двухрядная роликовая цепь.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Далее нужно сделать каретку с креплением для дрели. Для этого из уголка и полосы сваривается П-образный профиль на стойку. При сварке нужно будет проложить лист бумаги между деталями, чтобы создать зазор.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

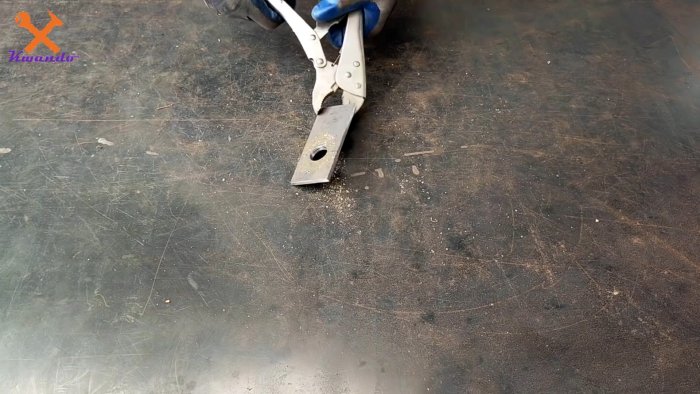

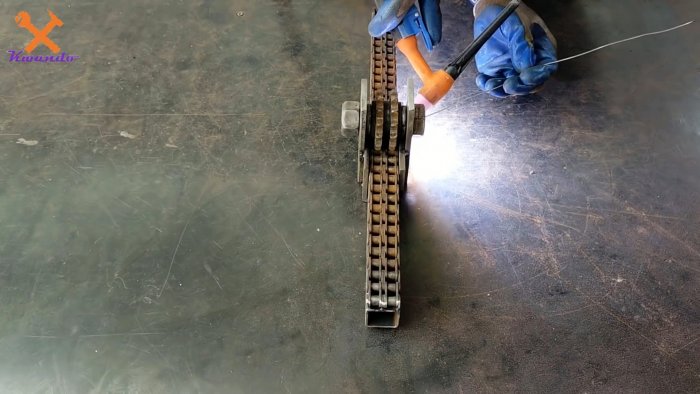

Из полосы делается 2 проушины с отверстиями. В них вставляется болт со звездочкой. Для исключения проворачивания те свариваются. Если ширины звездочки недостаточно, нужно будет положить по бокам нее шайбы. Проушины привариваются к профилю каретки.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели

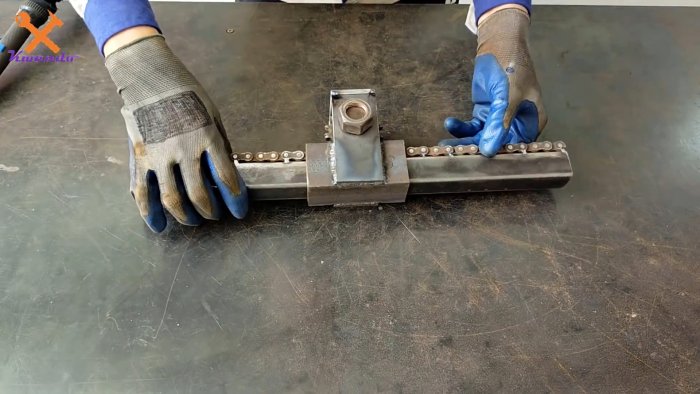

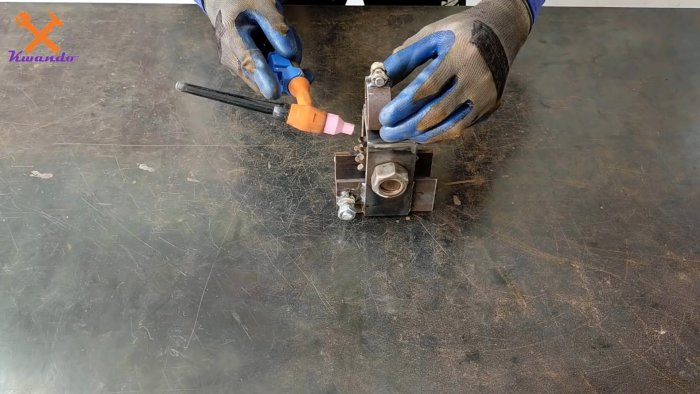

С лицевой стороны каретка заваривается отрезком полосы. По бокам П-профиля привариваются небольшие болты.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели

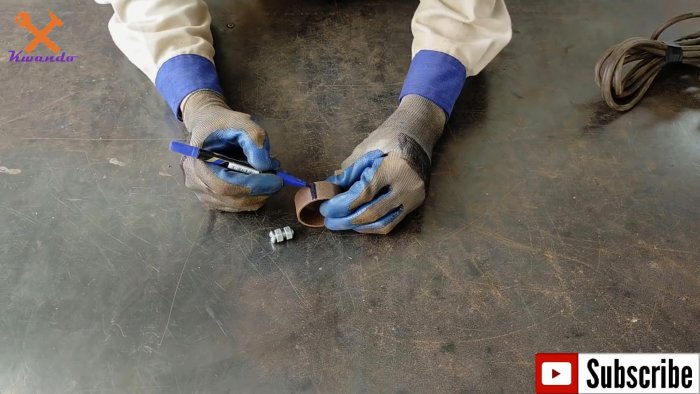

Из кольца, срезанного с трубы, делается зажимной хомут на корпус дрели в месте установки ручки. Он приваривается к каретке.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели

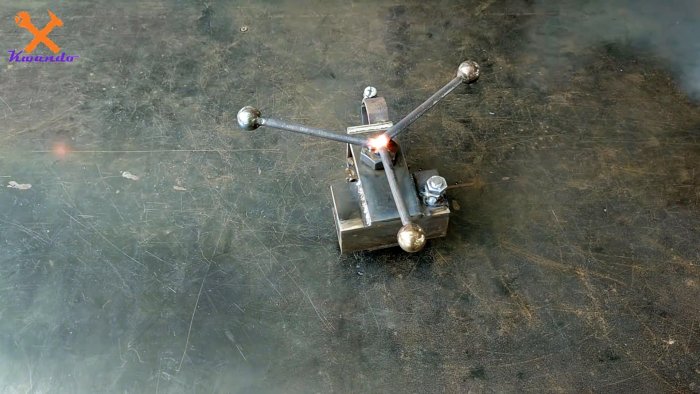

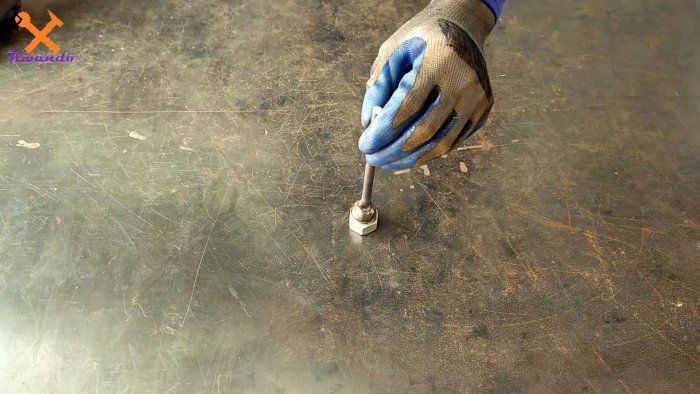

На шляпку болта, удерживающего звездочку, привариваются 3 прутка с оголовьем из шариков подшипника. В точке схождения на них наваривается мелкая звездочка или шайба для жесткости. Получается регулировочное колесо.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели

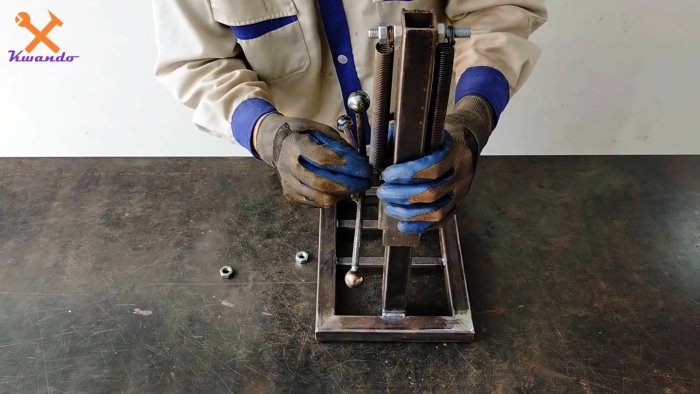

Стойка приваривается к подошве под прямым углом. На нее надевается каретка. Вверху стойки просвечивается сквозное отверстие, через которое пропускается шпилька. Между ней и болтиками на каретке необходимо натянуть 2 возвратные пружины.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели

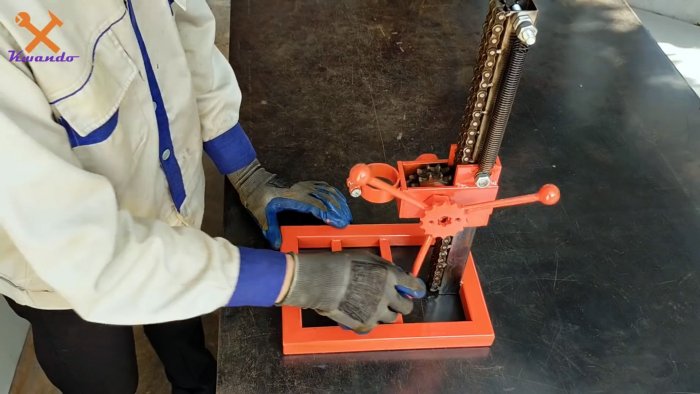

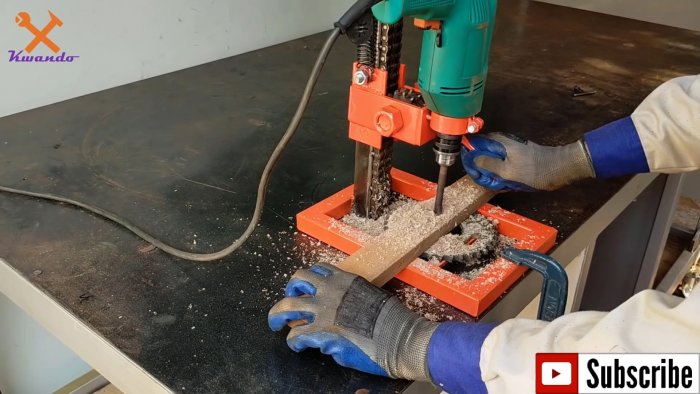

Станок окрашивается. К его подошве прикручивается большая звездочка или же пластина, чтобы получить опорный столик. В хомуте зажимается дрель. Все, сверлильный станок готов к использованию.
Как из роликовой цепи сделать сверлильную стойку для ручной дрели

Как из роликовой цепи сделать сверлильную стойку для ручной дрели
