При небольшом строительстве нет смысла покупать бетономешалку, так как она нужна только на один раз и для приготовления всего пары кубов бетона. Для таких целей ее можно сделать своими руками, потратив практически в 10 раз меньше, чем стоит самая дешевая заводская мешалка.
Как из бочки сделать копеечную бетономешалку

Материалы:


  • стальная бочка 200 л;
  • дверные петли 2-3 – шт.;
  • рычажные защелки – 2 шт.;
  • длинные болты М16 – 2 шт.;
  • гайки, шайбы М16;
  • труба 3/4 дюйма;
  • подшипники с внутренним диаметром 16 мм – 2 шт.;
  • арматура 12 мм;
  • полоса 40х3 мм;
  • труба 50 мм;
  • уголок 20х20 мм;
  • доски.

Процесс изготовления бетономешалки

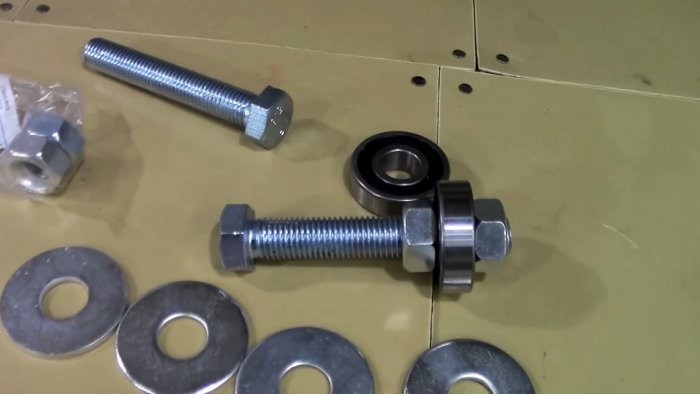

Для вращения бетономешалки нужно сделать 2 опоры под подшипники.
Как из бочки сделать копеечную бетономешалку

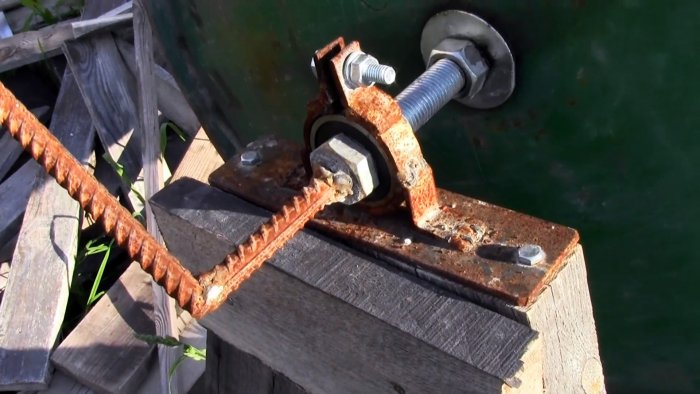

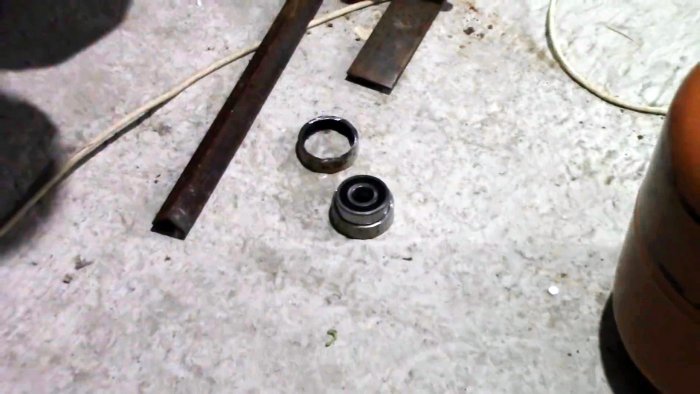

Опора состоит из отрезка полосы с приваренным кольцом, отрезанным от трубы.
Как из бочки сделать копеечную бетономешалку

Как из бочки сделать копеечную бетономешалку

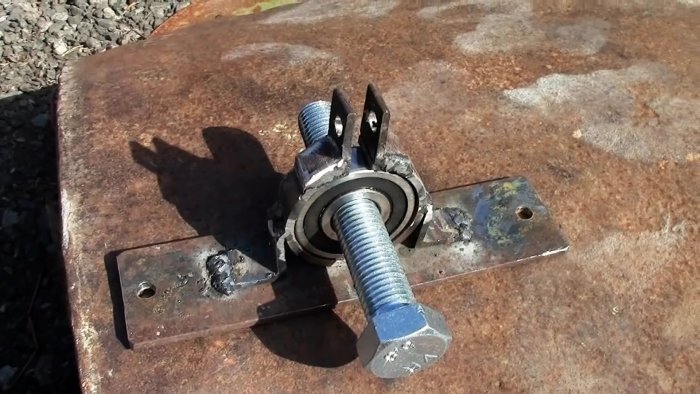

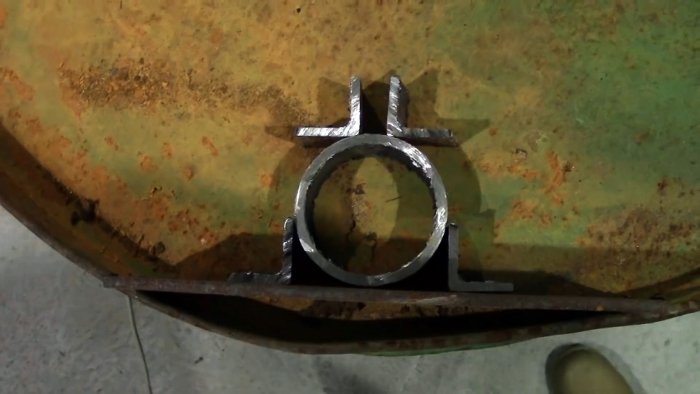

Вверху кольцо разрезается поперек и к его краям привариваются проушины из уголка. Для надежности внизу между ним и полосой ввариваются косынки или такие же отрезки уголка. Затем в опору вставляется подшипник и зажимается затягиванием болта в проушинах.
Как из бочки сделать копеечную бетономешалку

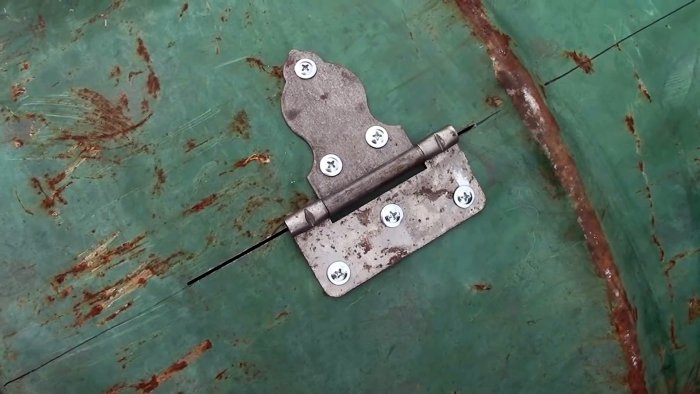

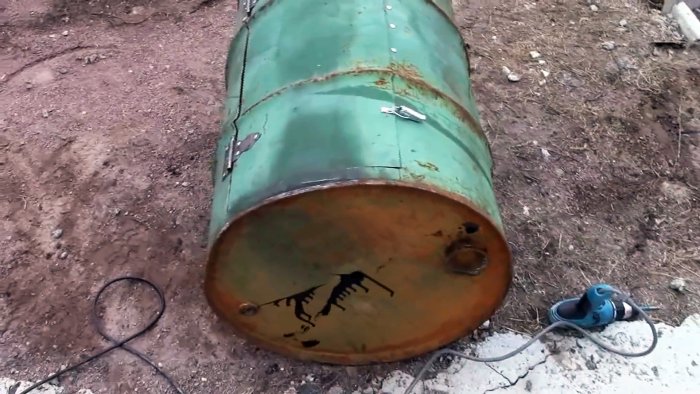

В бочке вырезается люк под загрузку бетона. Сначала прорезается одна сторона вдоль, затем устанавливаются петли, и он вырезается уже полностью.
Как из бочки сделать копеечную бетономешалку

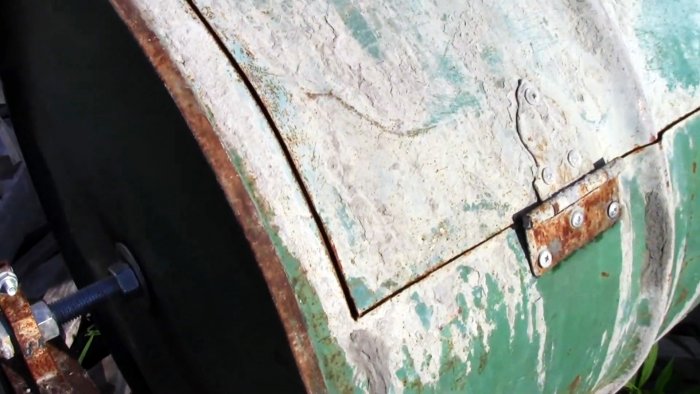

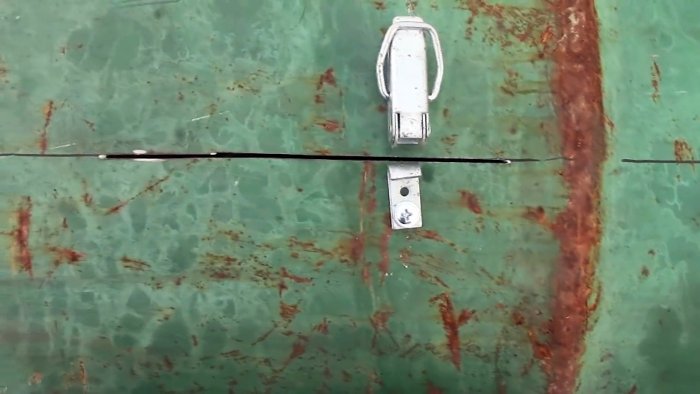

Далее устанавливаются рычажные защелки.
Как из бочки сделать копеечную бетономешалку

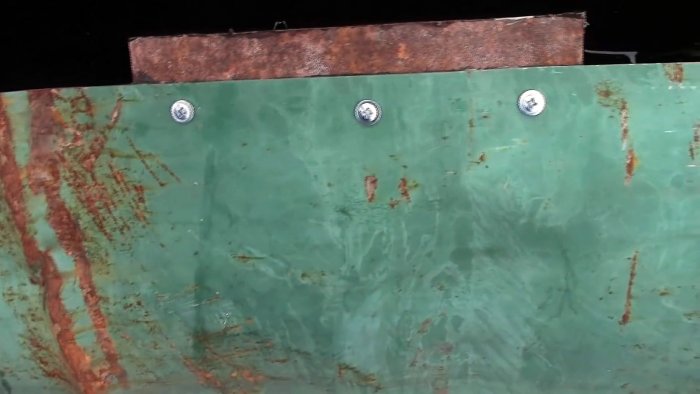

Чтобы люк не проваливался, между защелками изнутри на стенку бочки устанавливается на заклепки или приваривается ограничитель.
Как из бочки сделать копеечную бетономешалку

Как из бочки сделать копеечную бетономешалку

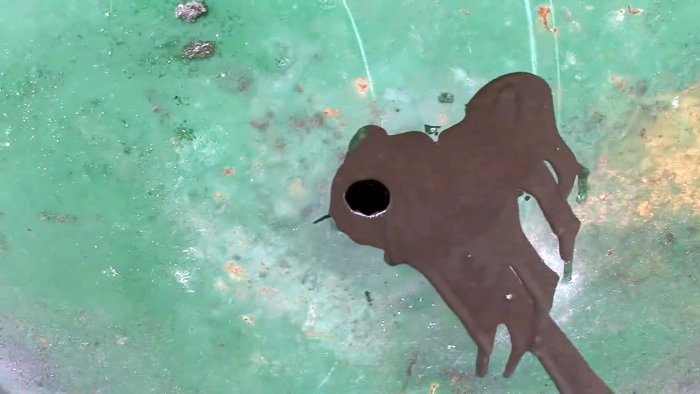

В центре крышки и дна бочки просверливаются отверстия 16 мм.
Как из бочки сделать копеечную бетономешалку

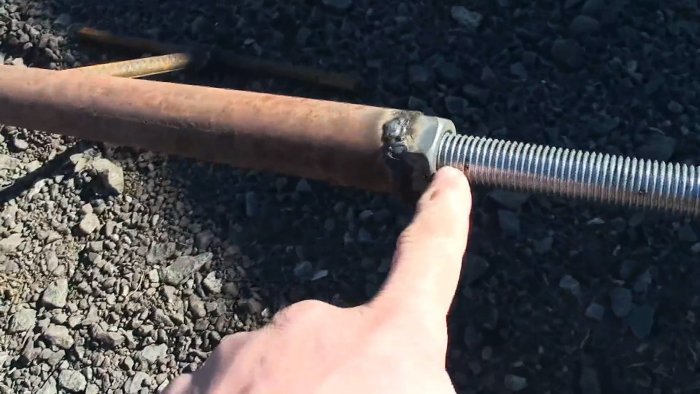

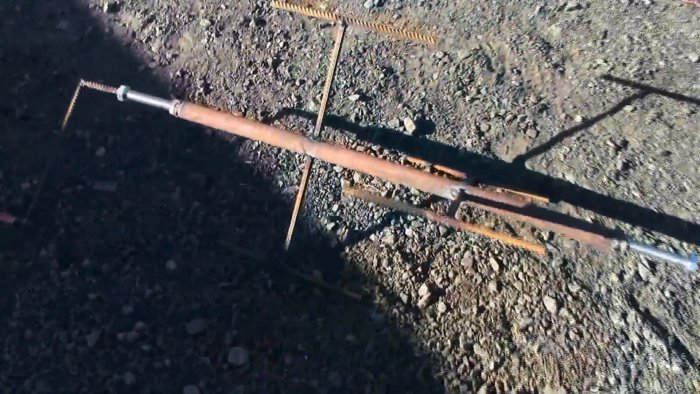

Затем нужно сварить миксер с ручками, который будет перемешивать бетон внутри. Для этого используется отрезок трубы на пару сантиметров меньший внутренней высоты бочки. По торцам к ней привариваются гайки М16. Затем к трубе привариваются Т-образные лопасти из арматуры. После этого нужно приварить к шляпкам двух болтов М16 воротки с ручкой из трубы.
Как из бочки сделать копеечную бетономешалку

Как из бочки сделать копеечную бетономешалку

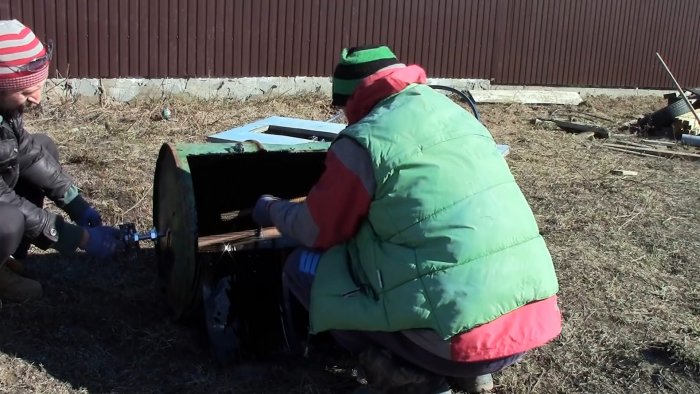

Ось с лопастями помещается в бочку, через отверстия снаружи в нее вкручиваются воротки с болтами. Нужно надежно зажать крышку и дно бочки гайками с шайбами, чтобы она вращалась вместе с осью. При зажатии важно расположить воротки в разном направлении.
Как из бочки сделать копеечную бетономешалку

Как из бочки сделать копеечную бетономешалку

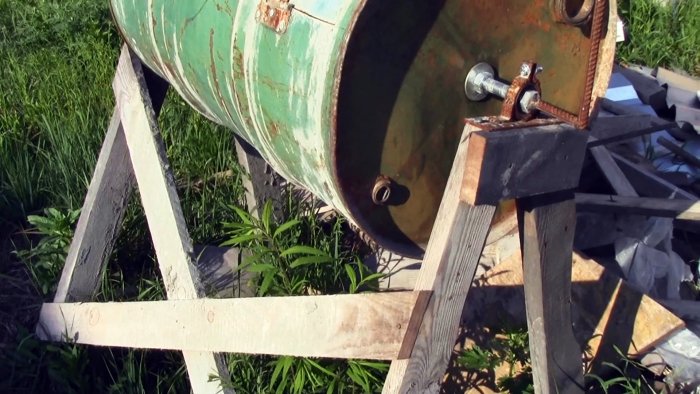

Из обрезков пиломатериалов сколачиваются ножки для бетономешалки. С одной стороны они соединяются укосинами, с другой стороны будет подставляться корыто для слива готового бетона. Бетономешалка прикрепляется к ножкам только на опорах. Ножки желательно сделать высокими, чтобы ее можно было вращать стоя.
Как из бочки сделать копеечную бетономешалку

Как из бочки сделать копеечную бетономешалку

Как из бочки сделать копеечную бетономешалку

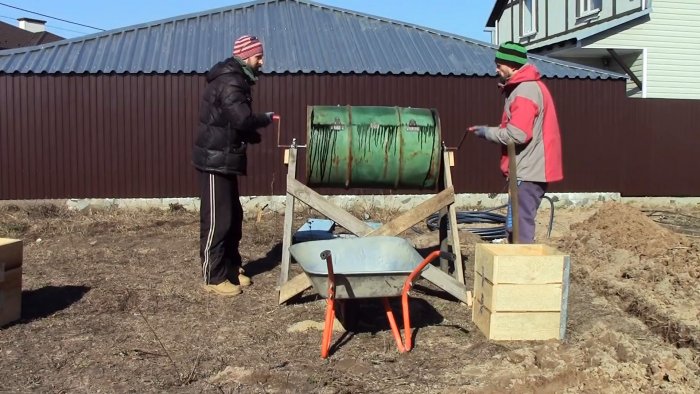

Бетономешалка рассчитана на двоих. За счет того что ручки разведены в разные стороны, она не переворачивается во время старта. Так как между ее люком и барабаном имеются зазоры, то при замешивании нельзя останавливаться дверцей вниз. После замешивания люк открывается, и бетон сливается в корыто внизу.
Как из бочки сделать копеечную бетономешалку
