Наличие заводского съемника не всегда позволяет снять напрессованные вплотную к щечкам коленвала подшипники. Его губки просто не могут захватить обойму. В таком случае перед съемником нужно использовать дополнительное приспособление, которое можно сделать своими руками.
Как снять вплотную посаженный подшипник коленвала

Материалы:


  • листовая сталь или полоса толщиной 5 мм;
  • труба 1/2 дюйма;
  • болты с гайками М12 – 2 шт.

Процесс изготовления приспособления


Необходимо вырезать из полосы или листовой стали толщиной 5 мм 4 прямоугольные заготовки 100х40 мм. Если имеется пластина сечением 10 мм, то потребуется 2 заготовки.

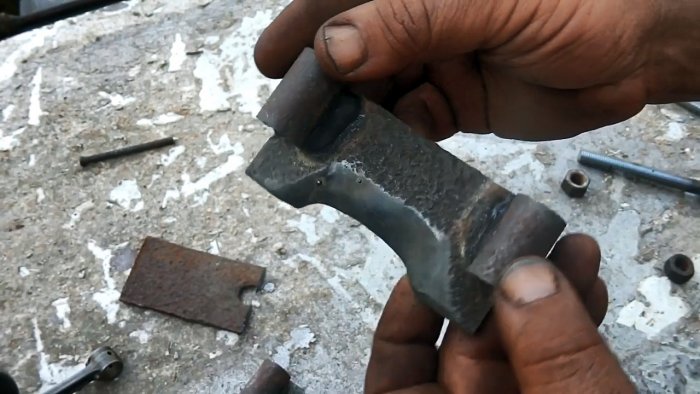

Пластинки свариваются попарно между собой, чтобы удвоить их толщину. Затем по краям к ним привариваются по 2 отрезка трубы. По центру заготовок между трубками вырезаются полки, и делается односторонняя заточка под клин.
Как снять вплотную посаженный подшипник коленвала

Как снять вплотную посаженный подшипник коленвала

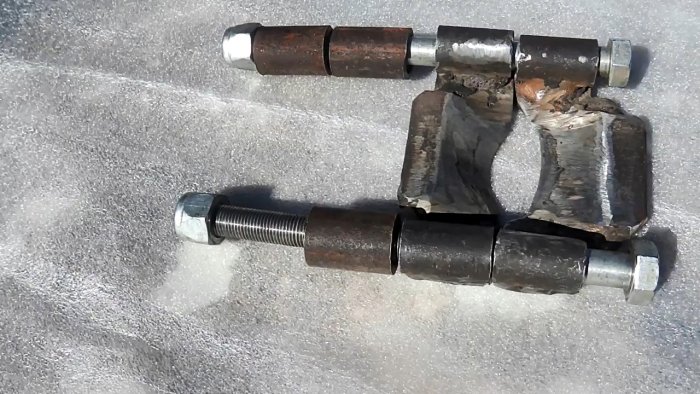

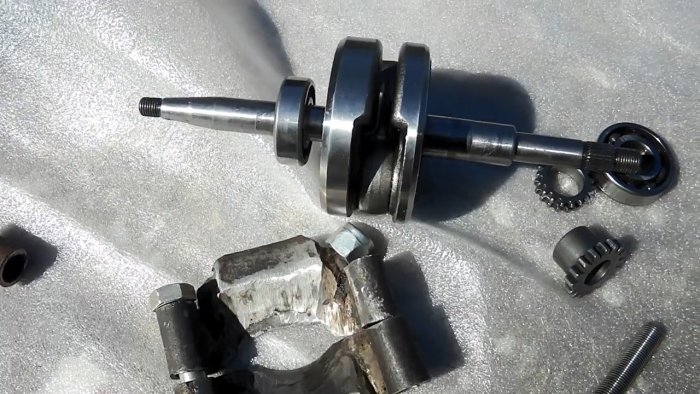

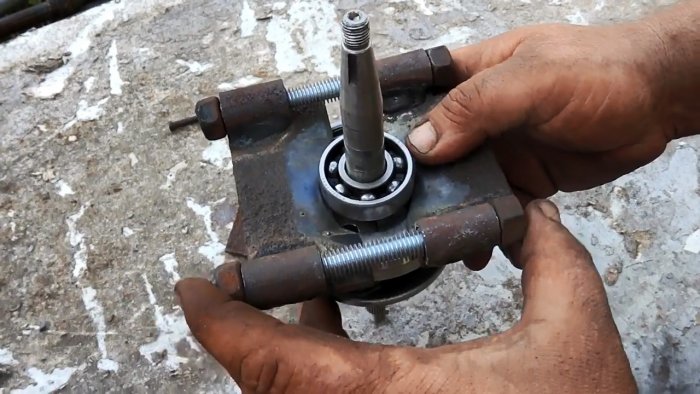

Полученные детали стягиваются между собой болтами, пропущенными через трубки. Чтобы снять подшипник, нужно развести инструмент и подставить его половины в зазор между обоймой и щечками коленвала. При затягивании болтов он подорвет подшипник, образовав зазор для дальнейшего захвата обычным съемником.
Как снять вплотную посаженный подшипник коленвала

Как снять вплотную посаженный подшипник коленвала

Если приходится снимать мелкие подшипники, то можно будет вырезать из трубки несколько втулок для болтов, что позволит при захвате не накручивать гайки по всей резьбе.
Как снять вплотную посаженный подшипник коленвала
