Собираем усилитель 500 Вт на транзисторах навесным монтажом

Каждый радиолюбитель хоть раз в жизни должен собрать усилитель мощности звуковой частоты. В этом примере как раз представлен такой образец мощность 500 Вт. Собирается эта модель быстро, буквально за 1 час. Класс усилителя - АВ, аналоговый на биполярных транзисторах. Схема построена по классическому принципу. Выходной транзистор составной, состоит из 5 штук на каждое плечо.
Применение во входном каскаде операционного усилителя с отрицательной обратной связью позволило свисти к минимуму линейные искажения.

Понадобится

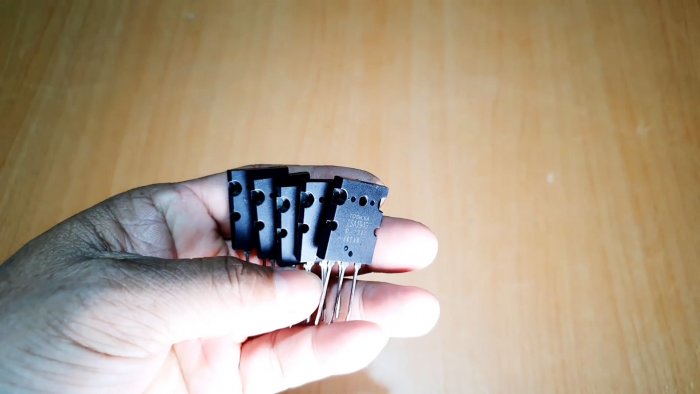

Транзисторы мощности и операционный усилитель:

Остальные компоненты:

Собираем усилитель 500 Вт на транзисторах навесным монтажом

Схема


Собираем усилитель 500 Вт на транзисторах навесным монтажом

Питание двуполярное - 70 Вольт.

Как сделать мощный усилитель

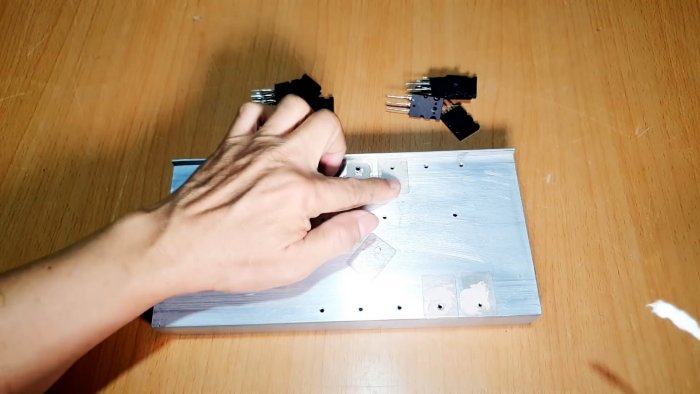

В радиаторе сверлим отверстия под транзисторы и нарезаем в них резьбу. Теплопроводящей пастой смазываем слюдяные прокладки с обеих сторон и раскладываем на места, где будут крепиться транзисторы.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

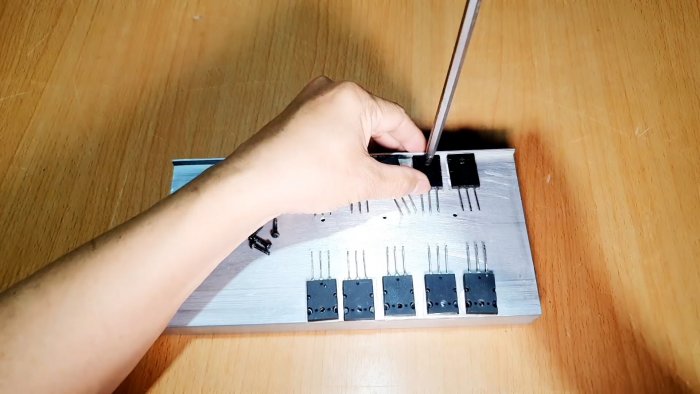

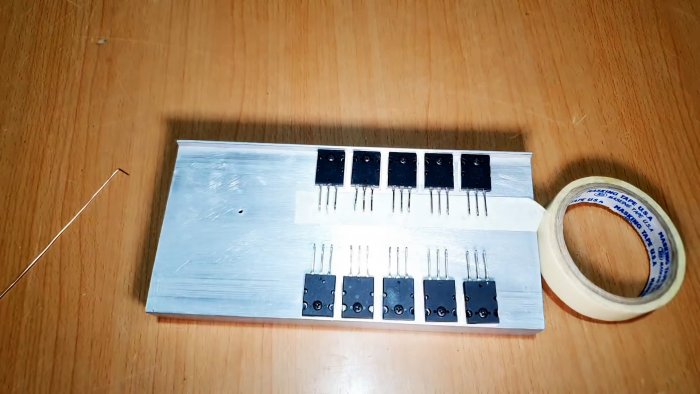

Устанавливаем транзисторы. 5 штук одной структы на одной стороне, другой на противоположной.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

Снизу под контактами изолируем радиатор клейкой лентой.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

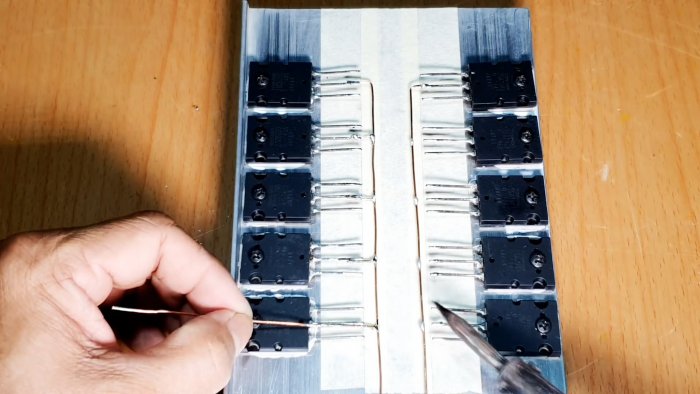

Соединяем коллекторы по каждой стороне.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

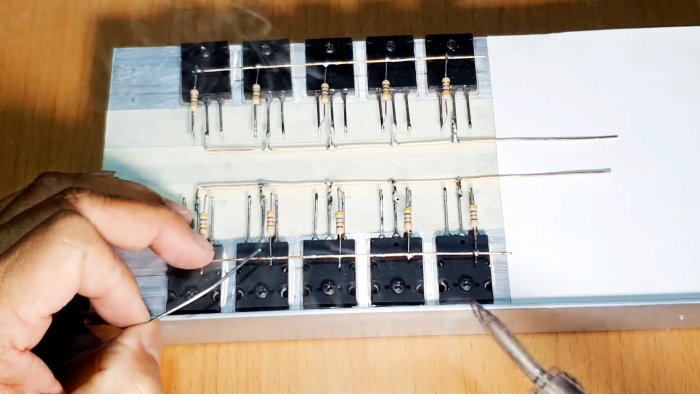

Подпаиваем к базам согласующие резисторы.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

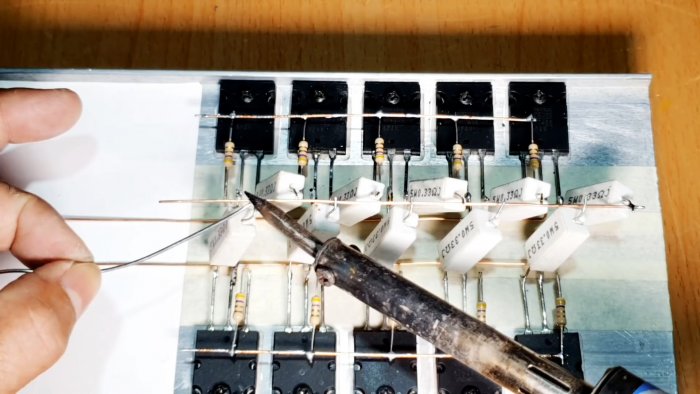

Припаиваем к эмиттерам согласующие пятиваттные резисторы и присоединяем их к общему проводнику.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

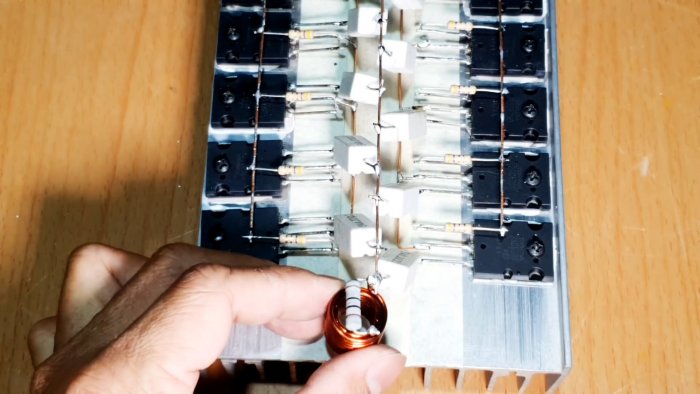

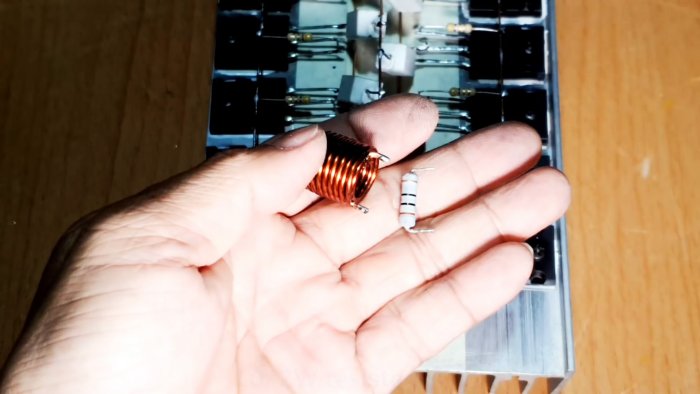

Из катушки 16 витков проводом 1,5 мм и резистора соберем буферную цепь и подключим ее к выходу усилителя.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

Собираем усилитель 500 Вт на транзисторах навесным монтажом

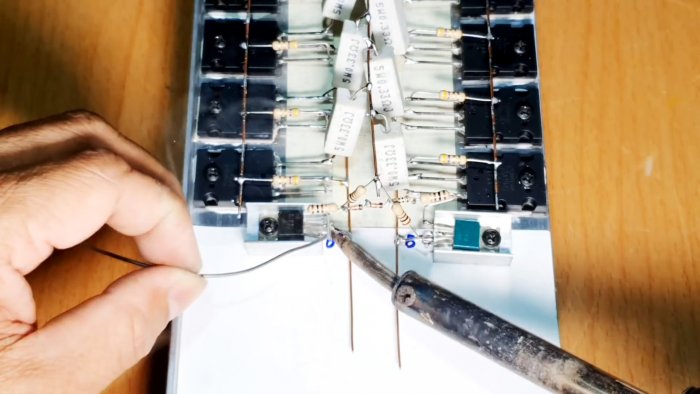

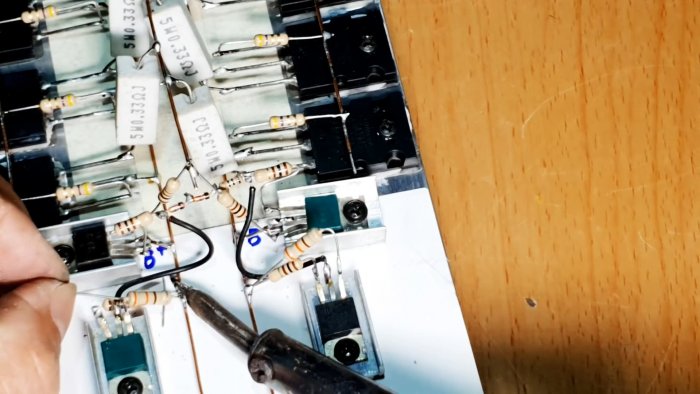

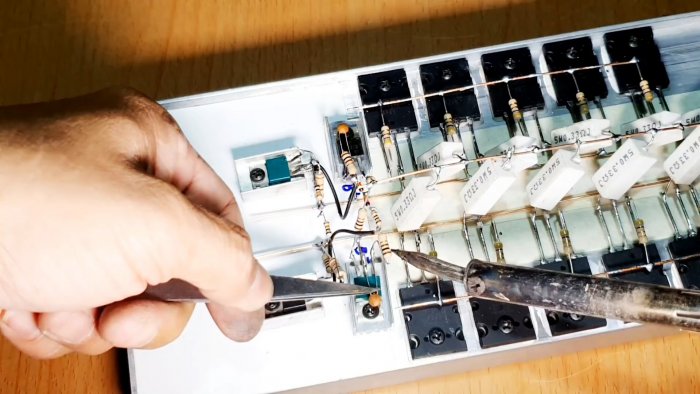

Далее припаиваем управляющие транзисторы и цепи коррекции согласно схемы.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

Собираем усилитель 500 Вт на транзисторах навесным монтажом

Обязательно не забудем включить в схему ВЧ конденсаторы, которые не дадут усилителю возбуждения на высоких частотах.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

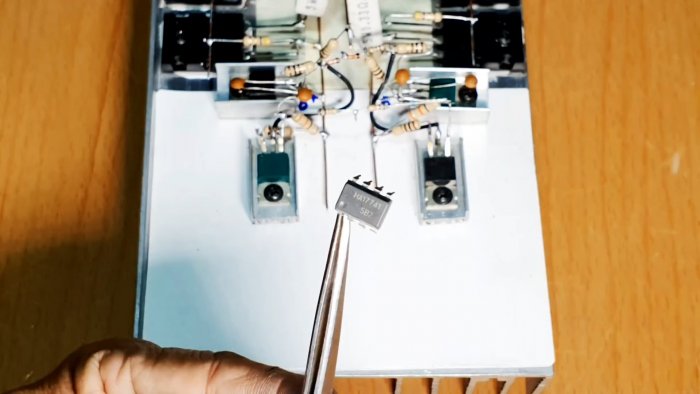

В дело идет операционный усилитель.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

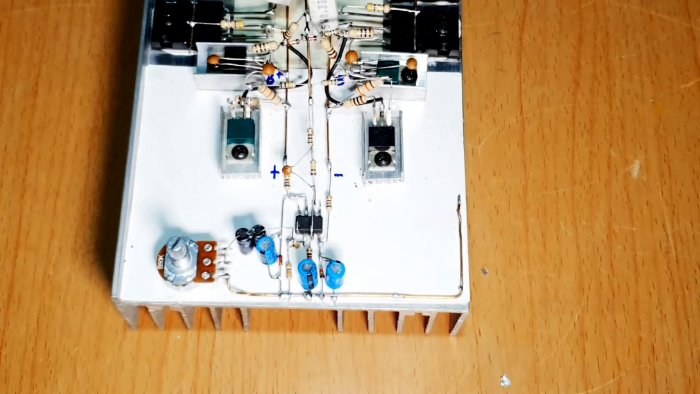

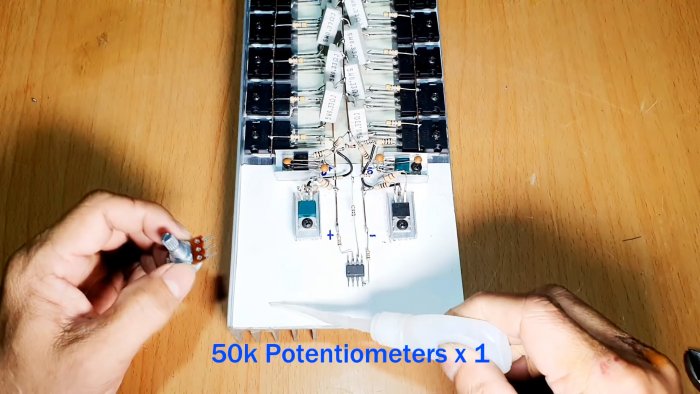

Вполне можно использовать любой другой. Далее сажаем переменный резистор на супер клей.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

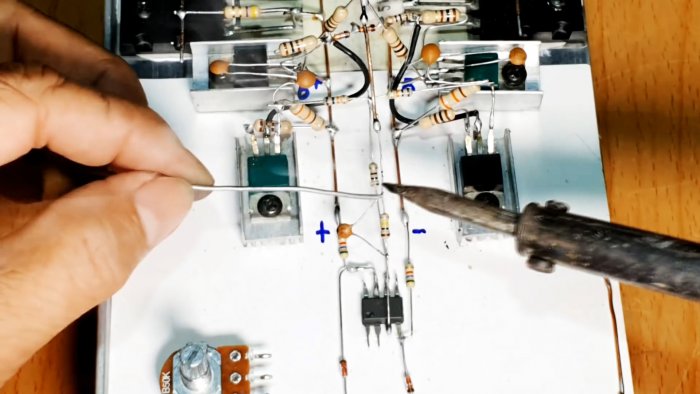

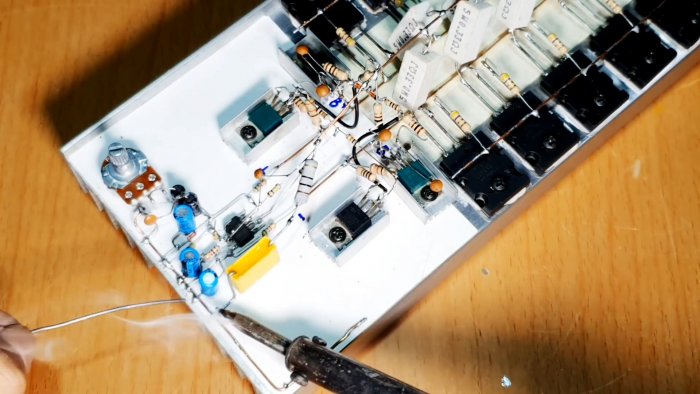

Продолжаем собирать схему.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

Собираем усилитель 500 Вт на транзисторах навесным монтажом

Запаиваем снабберную цепь в конце.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

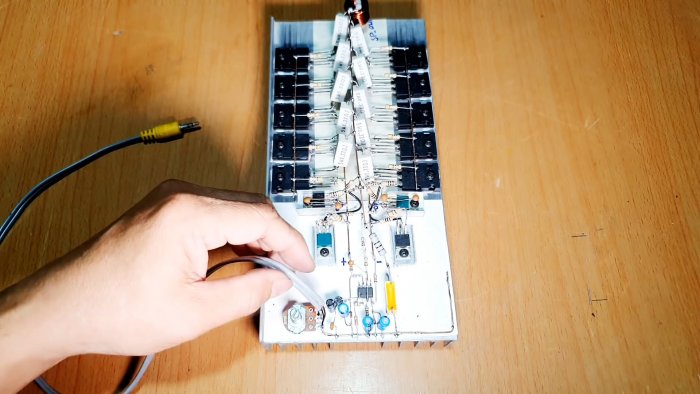

К выходу усилителя припаиваем провода с разъемами.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

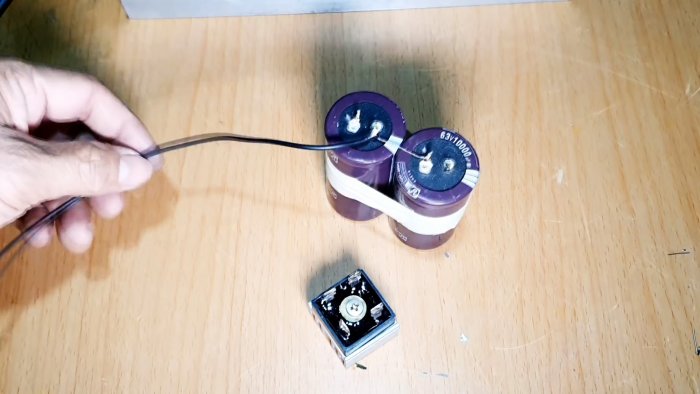

Усилитель готов. Переходим к сборке блока питания. Он имеет самую что нинаесть классическую схему из диодного моста и пары мощных конденсаторов.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

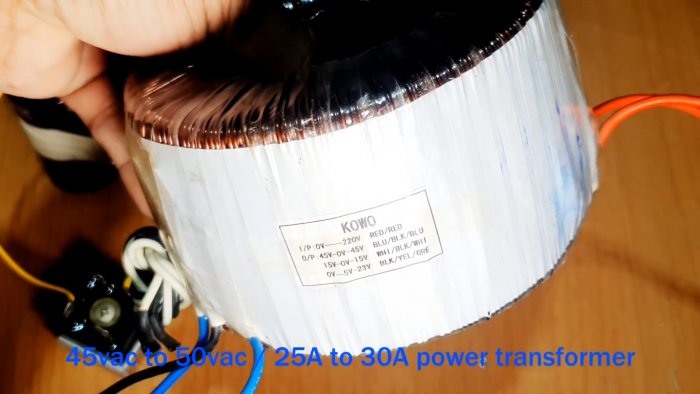

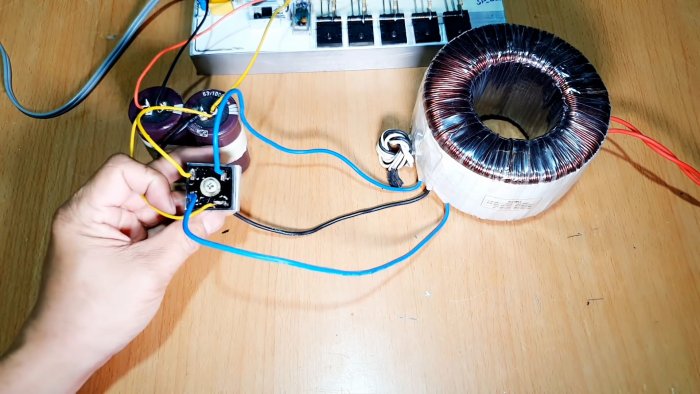

Трансформатор выполнен на тороидальном сердечнике.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

Собираем усилитель 500 Вт на транзисторах навесным монтажом

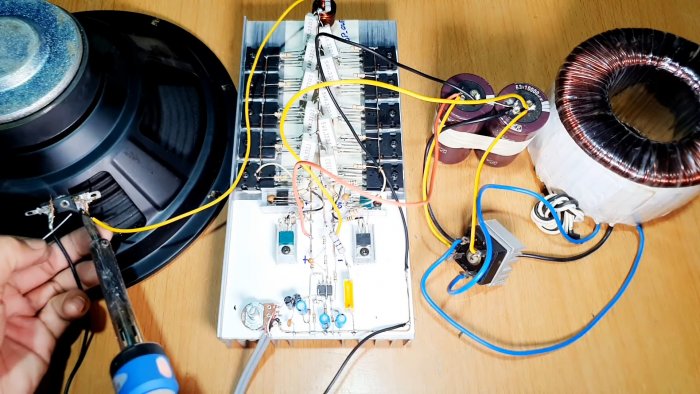

Подключаем к усилителю динамическую готовку.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

Все работает отлично. Если все собранно правильно и из исправных компонентов, то усилок в настройке не нуждается.
Перед подключение динамика следует замерить напряжение средней точки. Оно должно быть равным половине питания.
Собираем усилитель 500 Вт на транзисторах навесным монтажом

Динамик на 200 Вт. Мощности хватает с запасом, что не удается даже прибавить потенциометр на 1/3, так как диффузор начинает сильно трястись. Использование мощной акустической системы решает эти проблемы.
