Как сделать 100 Вт усилитель на микросхеме за пол часа

Сделать мощный усилитель на одной микросхеме LM3886, навесным монтажом, вполне реально за 15-30 минут. При использовании хорошего блока питания такой усилитель запросто выдаст до 100 Вт мощности на один канал чистого и качественного звука.

Понадобится

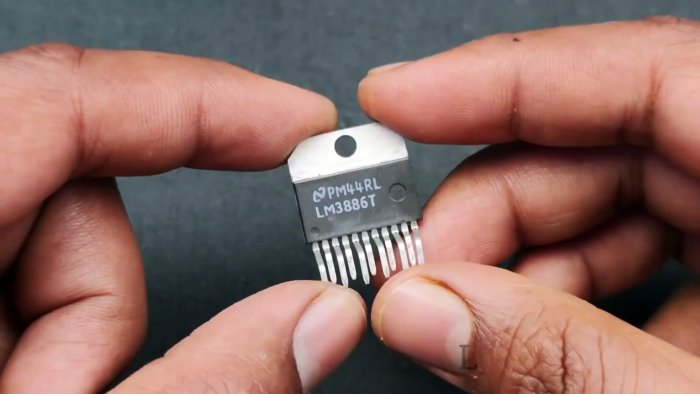

  • Микросхема LM3886 - http://ali.pub/5elw6e
    Как сделать 100 Вт усилитель на микросхеме за пол часа

  • Резисторы: 1 кОм - 3 шт., 22 кОм.
  • Конденсаторы: 100 мкФ - 3 шт.

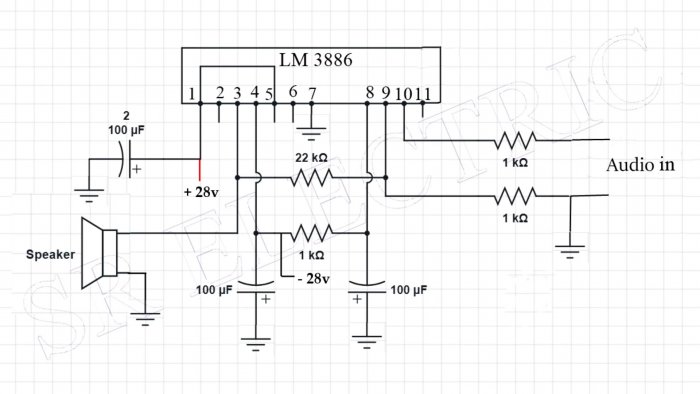

Схема усилителя


Тип усилителя - АВ. Питание - двуполярное. Для включения данной микросхемы существует много различных схем. Мы же будем использовать самую простую с минимальным количеством деталей.
Как сделать 100 Вт усилитель на микросхеме за пол часа

Если вас интересует более простая схема, но с меньшей мощностью, посмотрите тут - https://sdelaysam-svoimirukami.ru/3898-ochen-prostoy-moschnyy-usilitel-na-mikrosheme.html

Изготовление мощного усилителя на микросхеме

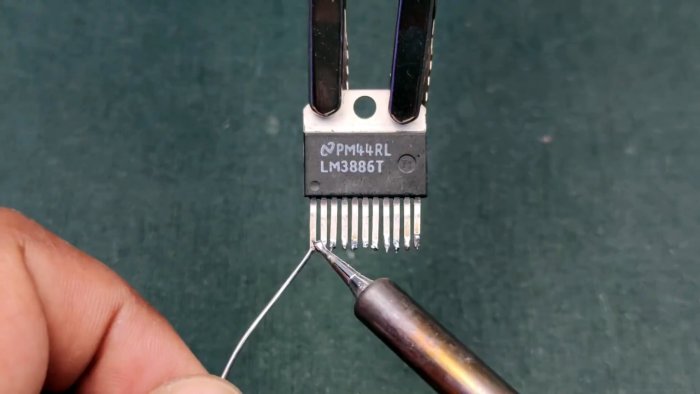

И так, приступим. Корпус надежно закрепим. Вывода откусим кусачками на ровне с остальными, залудим вывода паяльником.
Как сделать 100 Вт усилитель на микросхеме за пол часа

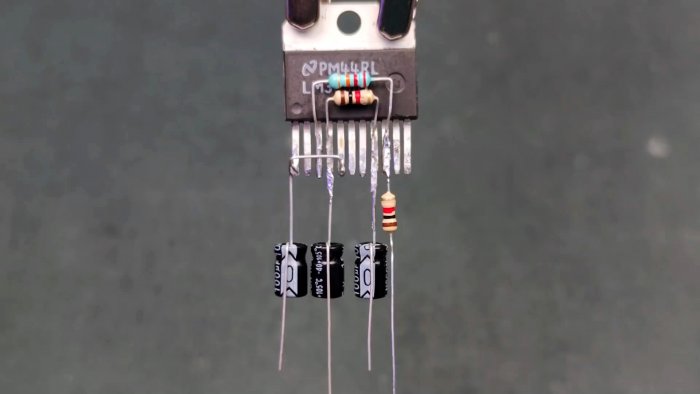

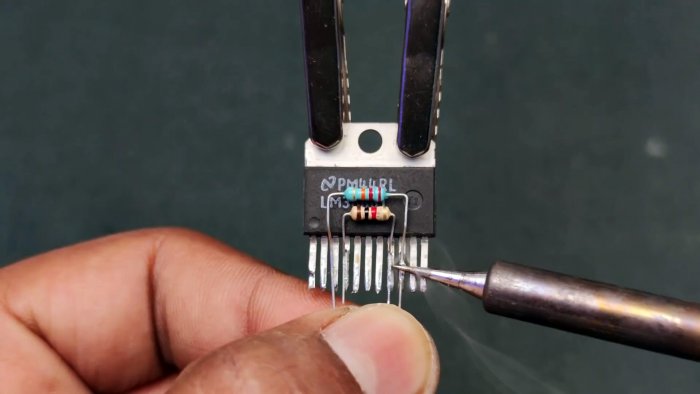

Согласно схемы начнем припаивать детали навесным монтажом. Начнем с резисторов.
Как сделать 100 Вт усилитель на микросхеме за пол часа

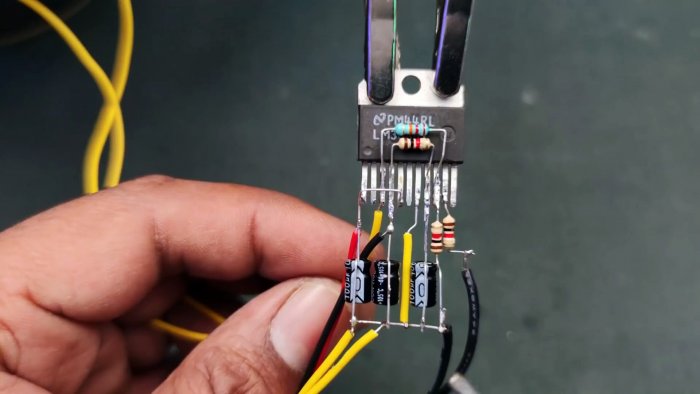

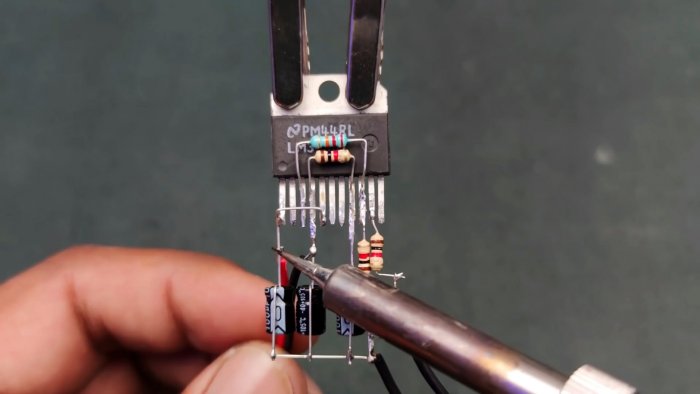

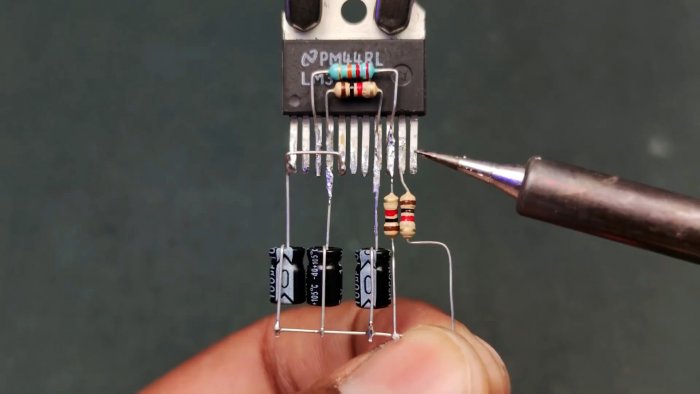

Далее в дело идут конденсаторы. Внимательно припаиваем их согласно полярности.
Как сделать 100 Вт усилитель на микросхеме за пол часа

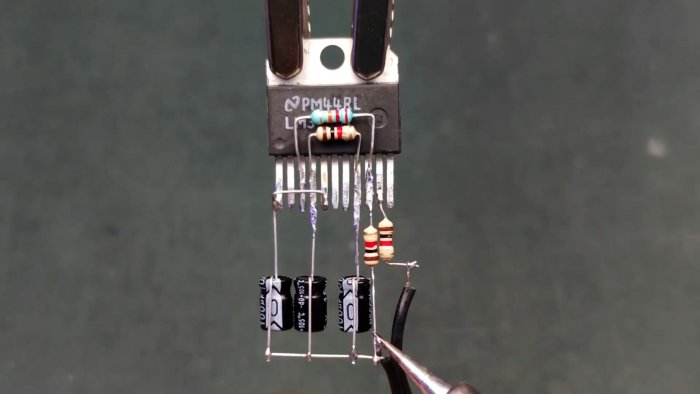

Соединяем общим проводом.
Как сделать 100 Вт усилитель на микросхеме за пол часа

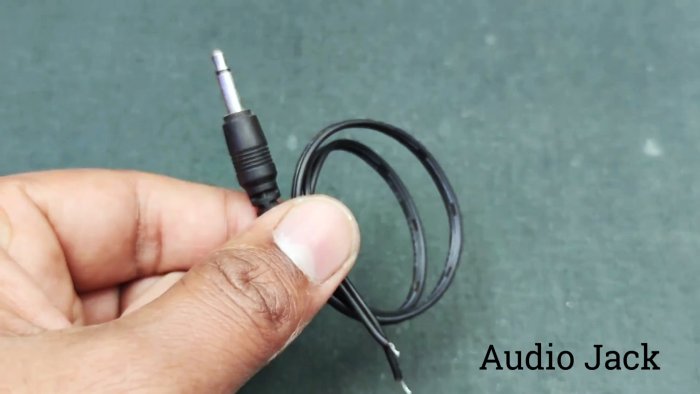

Подключаем аудио кабель.
Как сделать 100 Вт усилитель на микросхеме за пол часа

Как сделать 100 Вт усилитель на микросхеме за пол часа

Подключаем вывода питания.
Как сделать 100 Вт усилитель на микросхеме за пол часа

И вывода от динамической головки.
Как сделать 100 Вт усилитель на микросхеме за пол часа

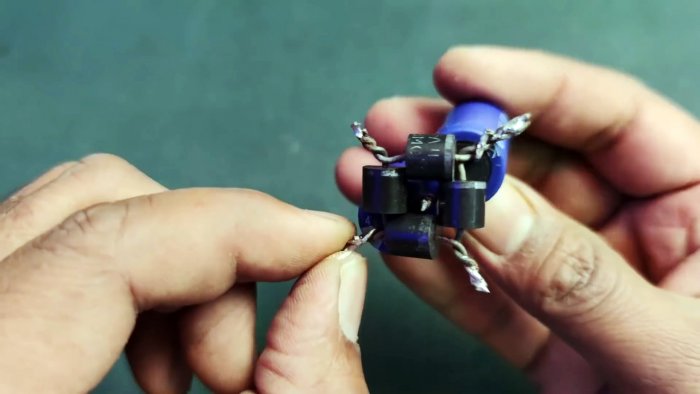

Блок питания тоже собран «на коленке». 4 диода составляют выпрямительный мост. Добавлены фильтрующие конденсаторы.
Как сделать 100 Вт усилитель на микросхеме за пол часа

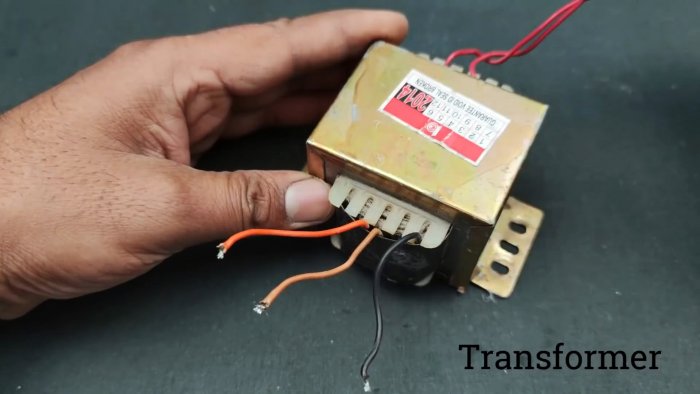

Мощный трансформатор.
Как сделать 100 Вт усилитель на микросхеме за пол часа

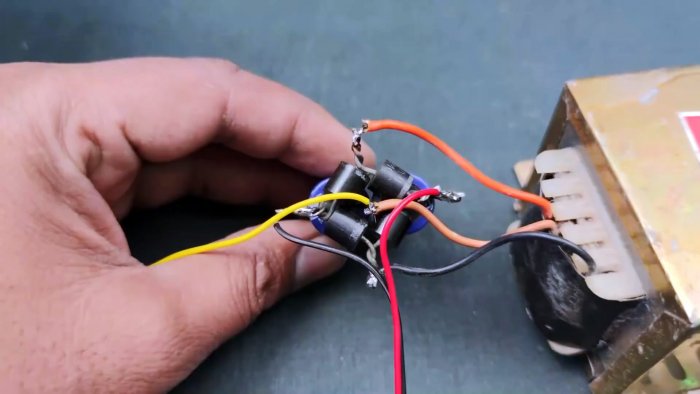

Припаиваем к нему выпрямитель.
Как сделать 100 Вт усилитель на микросхеме за пол часа

Получился источник двуполярного напряжения постоянного тока.

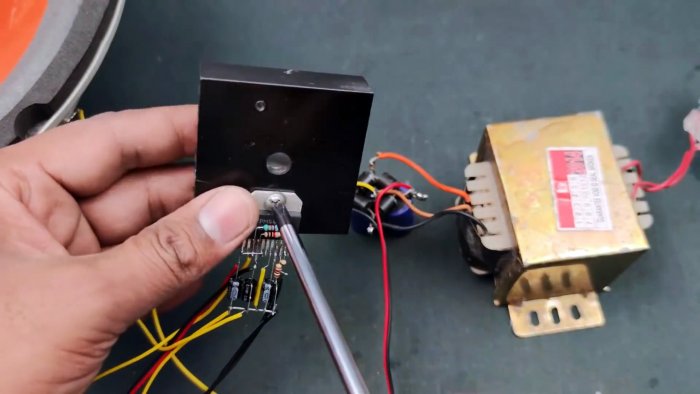

Микросхему усилителя прикручиваем к радиатору.
Как сделать 100 Вт усилитель на микросхеме за пол часа

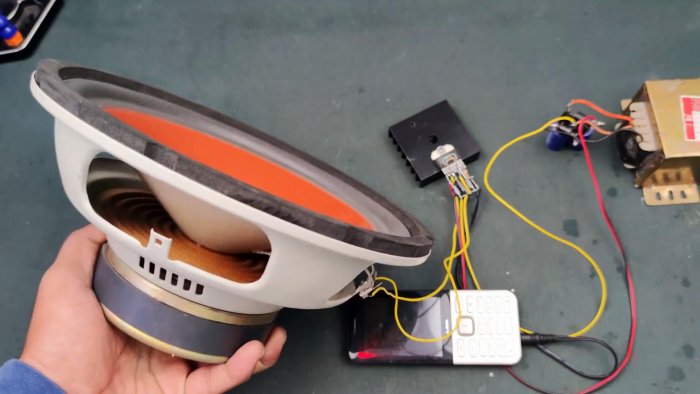

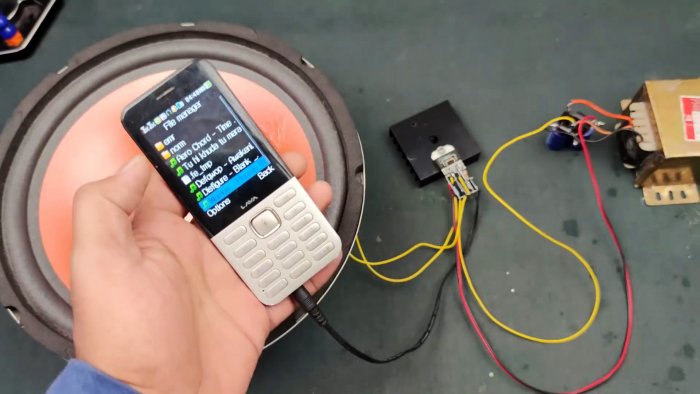

Включаем блок, на вход подаем звук от телефона.
Как сделать 100 Вт усилитель на микросхеме за пол часа

Играет мощно и чисто. Диффузор головки имеет заметный ход. Чтобы наглядно убедится посмотрите ролик ниже.
Как сделать 100 Вт усилитель на микросхеме за пол часа

Смотрите видео
