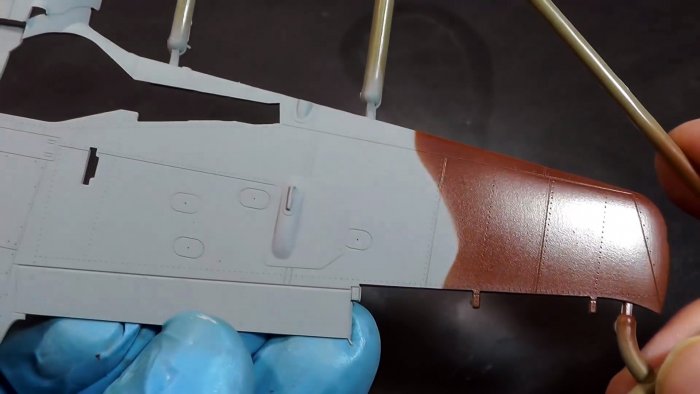

Для качественной покраски мелких деталей используются мини аэрографы. Это достаточно дорогостоящее оборудование, которое к тому же нужно подключать к не менее дорогому мини компрессору. При отсутствии желания тратиться на подобное устройство, его можно сделать своими руками. В домашних условиях аэрограф собирается из одноразовых шприцев. В качестве нагнетателя воздуха для него можно использовать дешевый аквариумный компрессор.

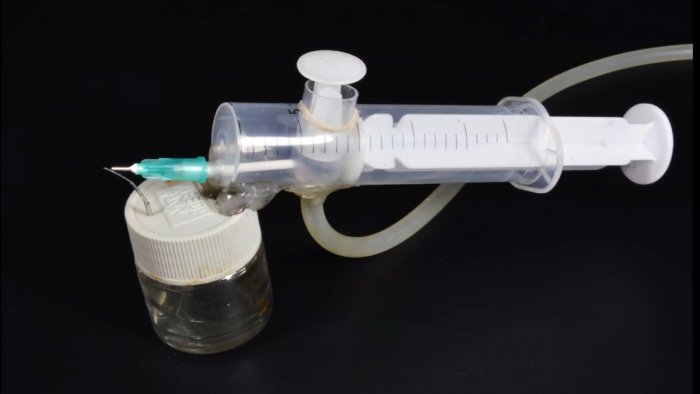

Как из шприцов сделать простой мини аэрограф

Материалы:


  • одноразовые шприцы 5 куб и 20 куб;
  • газовая зажигалка с заправочным клапаном;
  • маленькая баночка от крема или лака;
  • иголки для шприцев разного диаметра 25G 0,5 мм, 22G 0,7 мм, 21G 0,8 мм и 18G 1,2 мм;
  • ушная палочка;
  • термоклей;
  • суперклей.

Как из шприцов сделать простой мини аэрограф

Процесс изготовления мини аэрографа


Колба меньшего шприца разрезается пополам. Затем в большом шприце между отметками 5 и 10 вырезается круглое отверстие для установки обрезка.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Далее нужно разобрать корпус зажигалки и извлечь ее заправочный клапан.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Затем он устанавливается в носик шприца. Для этого носик укорачивается.
Как из шприцов сделать простой мини аэрограф

На клапане перед монтажом укорачивается пружинка. Он вставляется в носик с внутренней стороны колбы с предварительно снятой резинкой.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Для его фиксации нужно потом надеть резинку уже с внешней стороны носика. Клапан размещается так, чтобы срабатывать при нажатии изнутри.
В колбе большого шприца напротив уже имеющегося отверстия делается еще одно под носик с клапаном.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Нужно вставить меньший шприц в большой. После этого требуется врезать в колбу меньшего из них трубочку, срезанную с ушной палочки.
Как из шприцов сделать простой мини аэрограф

Трубочка должна пройти через носик большого шприца.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Все стыки следует промазать клеем, важно добиться герметичности.
Как из шприцов сделать простой мини аэрограф

Герметизируется и зазор между трубкой и носиком большого шприца. Сама трубочка обрезается так, чтобы иметь вылет за носик 2-3 мм.
Как из шприцов сделать простой мини аэрограф

Сопло распылителя делается из укороченной иглы. Можно заготовить несколько иголок разного сечения для работы с красками различной вязкости.
Как из шприцов сделать простой мини аэрограф

Далее нужно сделать кнопку для подачи краски. Она изготавливается из поршня для шприца 5 куб. Он обрезается, половины укорачиваются по стержню, затем стыкуются тыльными сторонами грибками наружу. Далее поршень устанавливается в обрезанную колбу 5 куб.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

При нажатии он прижимает клапан и тот открывается. Если убрать палец, то пружина отодвинет поршень назад и клапан закроется.
Как из шприцов сделать простой мини аэрограф

В крышечке баночки для краски делается 2 отверстия иголкой большого диаметра.
Как из шприцов сделать простой мини аэрограф

Затем с иглы срезается пластиковая часть, и она вставляется в баночку до дна.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Далее нужно приклеить крышечку баночки к корпусу аэрографа на термоклей. Между ними должен образовываться небольшой угол.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Затем необходимо вставить в иголку в крышке баночки еще 2 иголки. Одна имеет средний, а вторая малый диаметр. Получается подобие телескопической трубки. Ее нужно подогнуть так, чтобы ее край сходился с соплом аэрографа.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

После этого конец телескопической трубки немного затачивается, для более плотного прилегания к соплу. Все стыки иголок промазываются клеем.
В завершении нужно вернуть поршень в большой шприц. Шланг от компрессора подсоединяется к носику шприца с клапаном, для надежности стык промазывается термоклеем.
Как из шприцов сделать простой мини аэрограф

Чтобы воспользоваться аэрографом, нужно заправить баночку жидкой краской. Затем включается компрессор. При нажатии на поршень воздух попадет в корпус устройства и при выдуве через сопло создаст разрядку давления.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Вследствие этого по телескопической трубочке поднимается и распыляется краска.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Если с этим будут проблемы, тогда нужно подрегулировать зазор и угол между иголками, пока экспериментальным методом не удастся добиться приемлемого факела краски.
Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Как из шприцов сделать простой мини аэрограф

Смотрите видео
