» » » Мини дрель своими руками
Мини дрель можно использовать для сверления отверстий в текстолитовых платах под вывода радио элементов. Я лично собирал мини дрель для этого, но вы можете использовать и для других целей.
Электромотор для такой мини дрели можно вынуть из старого принтера (только не шаговый) или магнитофона.
Мини дрель своими руками

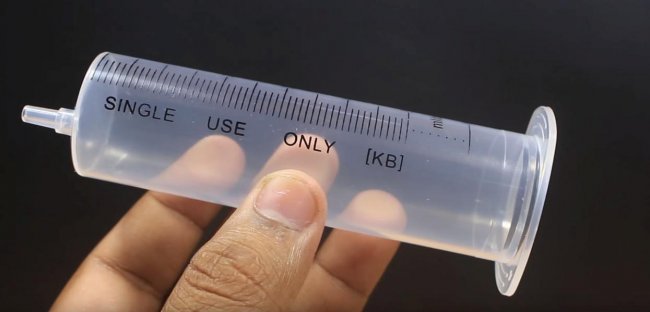

Нам понадобиться большой шприц, миллилитров на 50.
Мини дрель своими руками

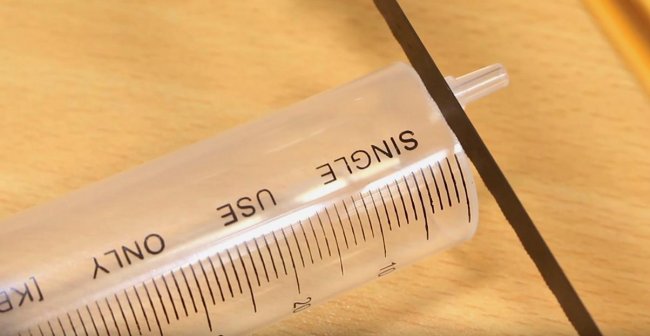

От него необходимо отрезать или отпилить верхнюю часть.
Мини дрель своими руками

Мини дрель своими руками

Далее берем низковольтный моторчик под диаметр шприца. Или наоборот: если у вас есть мотор, то под него заранее подбираем шприц нужного диаметра.

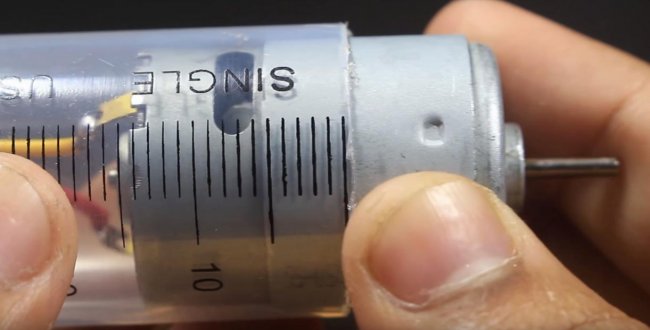

Вставляем моторчик в шприц. И фиксируем его горячим клеем.
Мини дрель своими руками

Мини дрель своими руками

Затем пропиливаем прямоугольное отверстие под переключатель, с помощью которого мы будем включать и выключат нашу дрель.
Мини дрель своими руками

Припаиваем провода к переключателю. Устанавливаем его в паз и так же фиксируем горячим клеем.
Мини дрель своими руками

Мини дрель своими руками

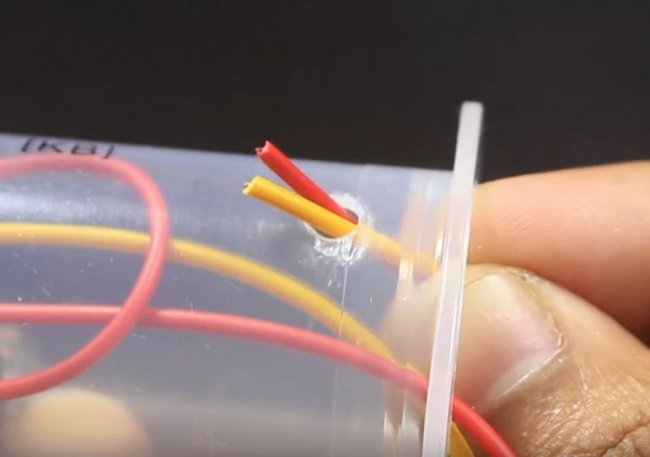

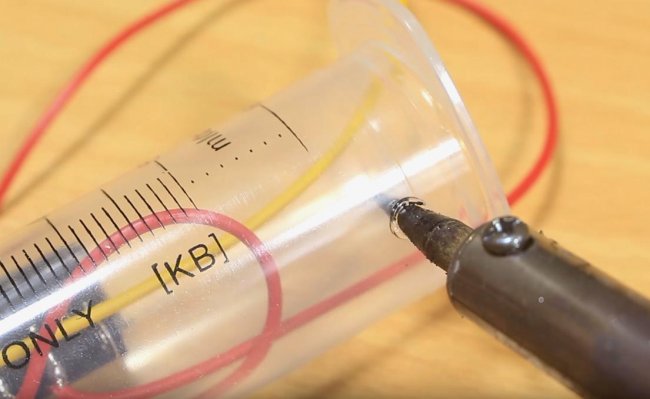

Паяльником делаем отверстие с боку ближе к низу. И пропускаем провода от мотора.
Мини дрель своими руками

Мини дрель своими руками

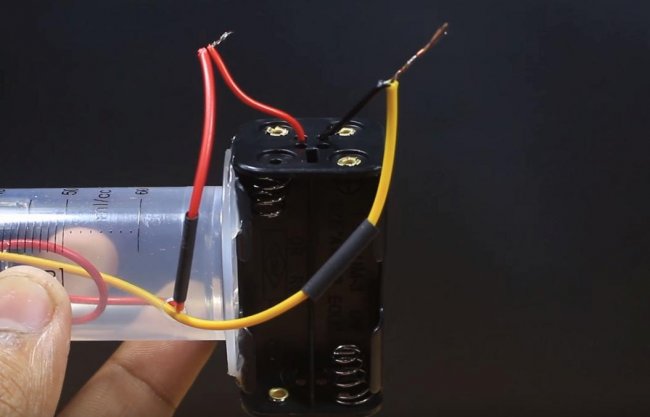

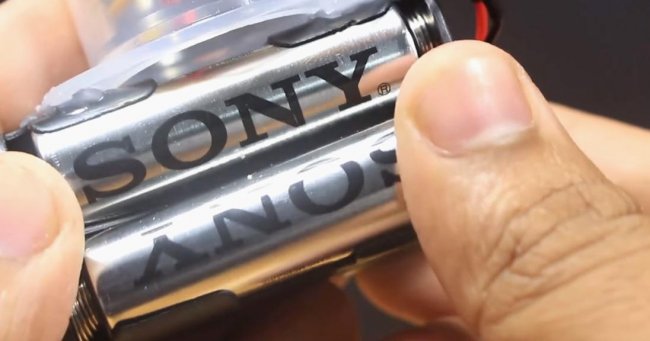

К торцу шприца приклеиваем батарейный отсек на горячий клей. Батарейный отсек на четыре пальчиковых батарейки в сумме дадут нам шесть вольт питания для моторчика.
Мини дрель своими руками

Подсоединяем провода, изолируем термоусадочной трубкой.
Мини дрель своими руками

Мини дрель своими руками

Так как у нас бюджетный вариант сверлилки и у вас наверняка не окажется специального патрона для свёрл, берем соединительную клемму от соединительной колодки. Такую можно найти в любом электро магазине.
Мини дрель своими руками

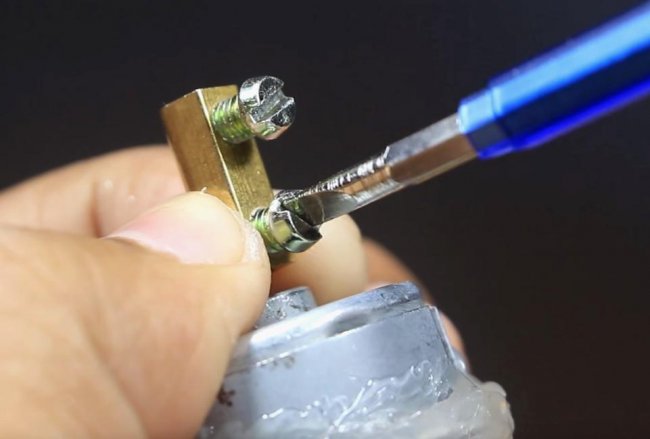

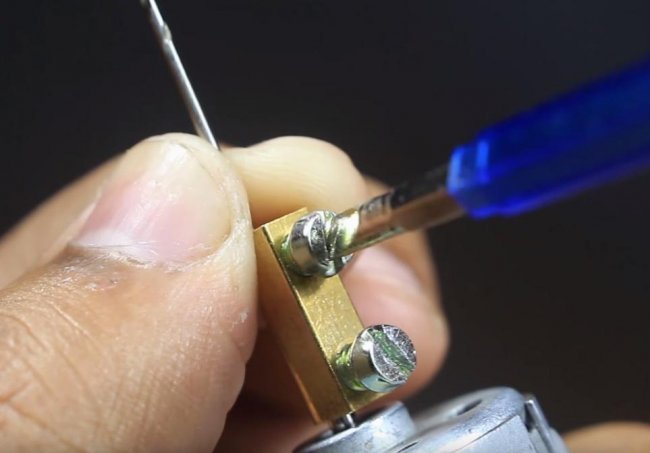

Одеваем клемму на вал мотора, затягиваем винтом. Вставляем сверло и тоже фиксируем винтом. Работает нормально. Биения сверла минимальны.
Мини дрель своими руками

Мини дрель своими руками

Сверлит отлично, хоть текстолитовые платы, хоть пластик, хоть тонкий металл.
Мини дрель своими руками

Мини дрель своими руками

Мини дрель своими руками

PS: Вместо соединительной клеммы можно использовать толстую изоляцию от провода соответствующего диаметра. Плотно натягиваем на вал и на сверло. Но этот способ желательно использовать в крайнем случае, так как соединение не будет таким прочным.
