Собираем мини компрессор с ресивером из огнетушителя

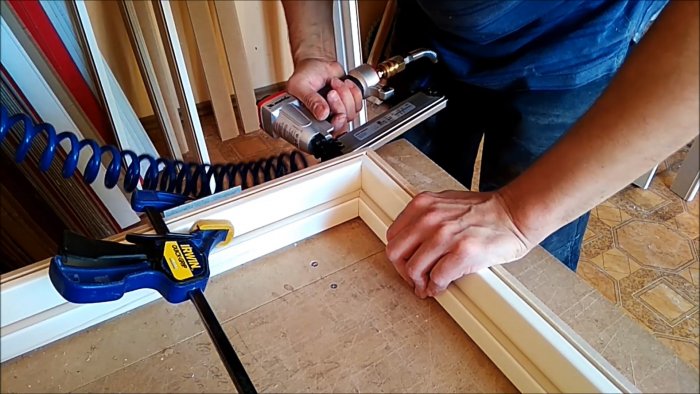

Для использования на выезде или в маленькой мастерской можно сделать легкий компактный мини компрессор. Он сможет работать с любой оснасткой, что и большие компрессоры, хотя будет иметь меньшую производительность, однако для многих ее хватит с головой. Если мобильность оборудования стоит в приоритете, то эта самоделка точно пригодится.

Основные материалы:


  • огнетушитель 1-2 л;
  • автомобильный компрессор;
  • блок питания 12В 200 Вт;
  • шланг высокого давления;
  • контрольно-распределительный блок для компрессора;
  • предохранительный клапан;
  • реле давления с регулировкой;
  • фанера;
  • большие хомуты – 2 шт.

Процесс изготовления мини компрессора

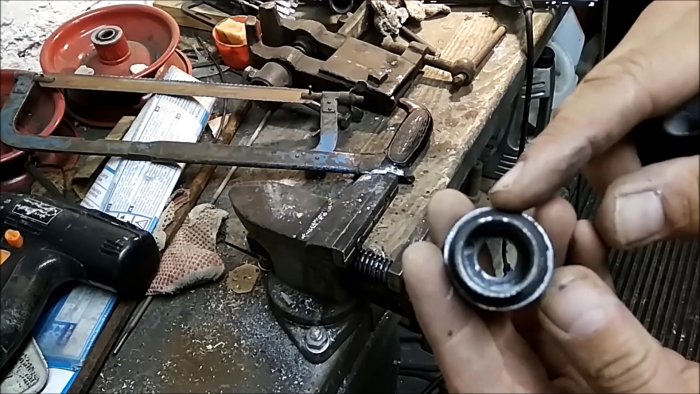

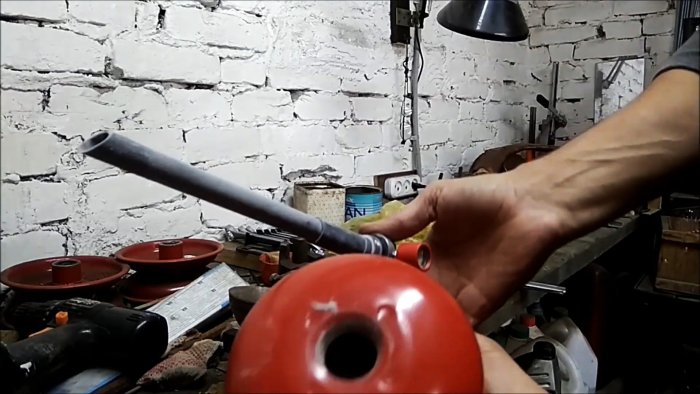

Огнетушитель необходимо разрядить, разобрать и очистить.
Собираем мини компрессор с ресивером из огнетушителя

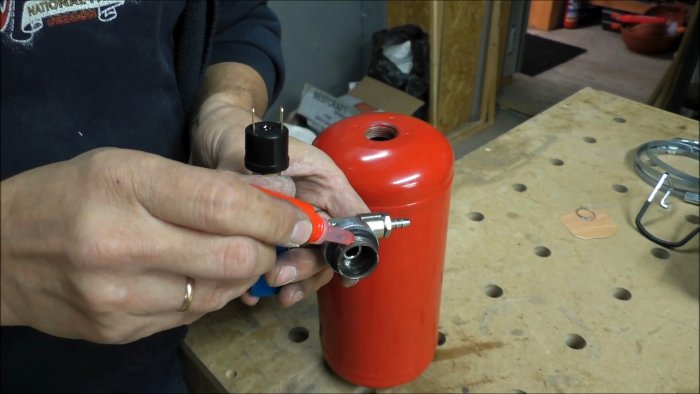

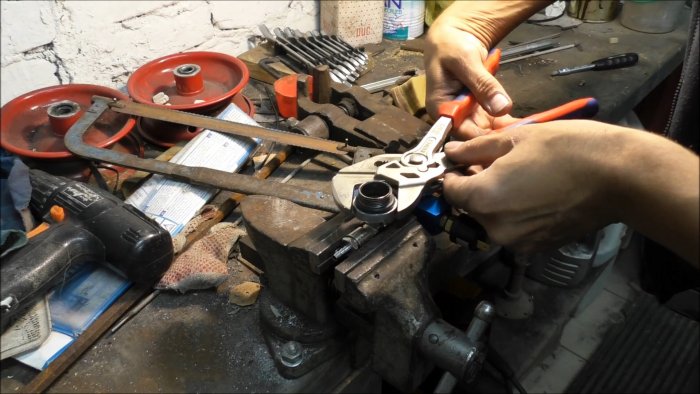

Затем в его крышке нарезается резьба под распределитель. Маленькое отверстие в ней нужно заглушить винтиком.
Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

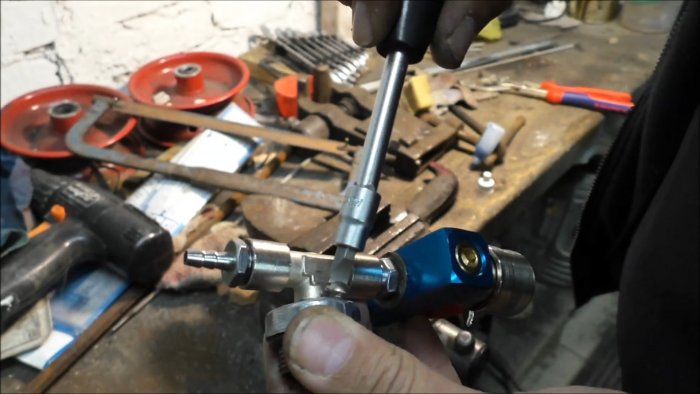

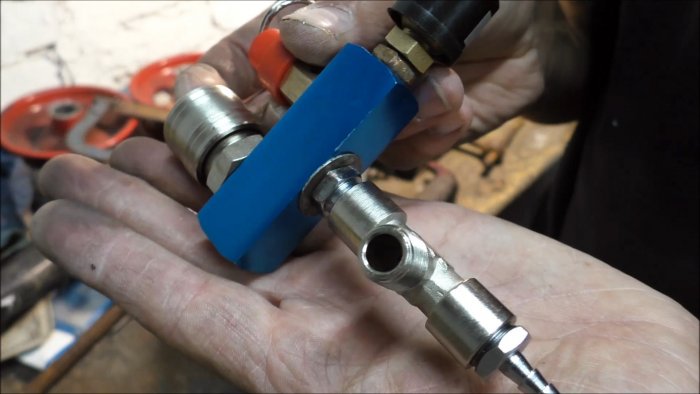

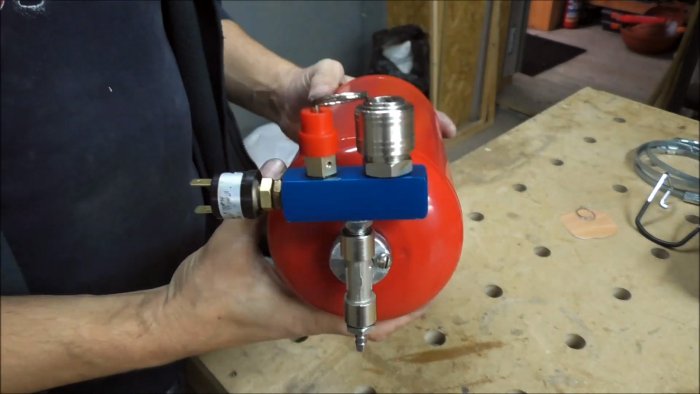

На распределитель устанавливается реле давления, предохранительный клапан и быстросъем на шланг. На последний выход ставится штуцер под присоединение компрессора. Все закручивается на фиксатор резьбы или фумленту.
Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

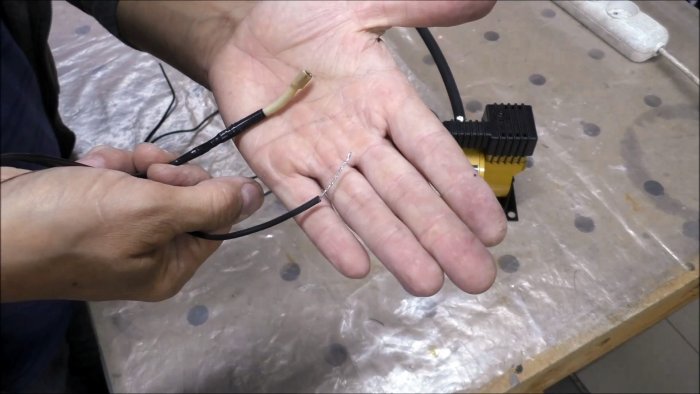

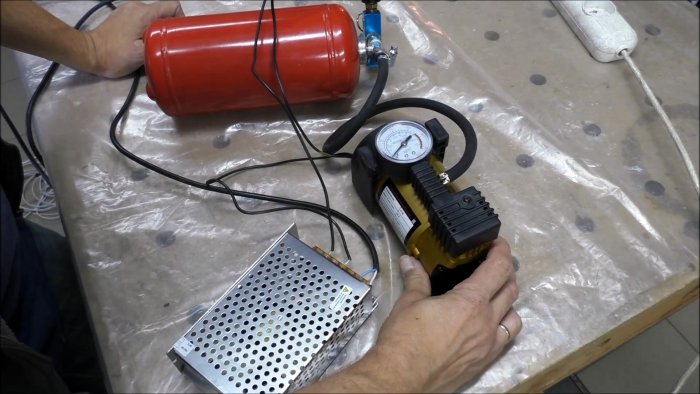

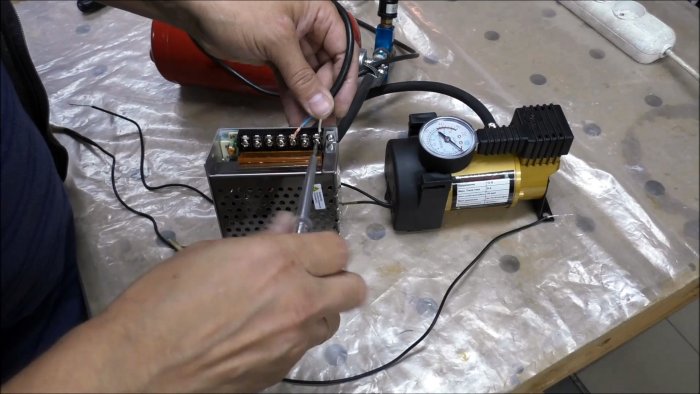

Компрессор подводится к штуцеру на распределителе. Его шланг фиксируется хомутиком. Далее на компрессор подается питание от выпрямителя. Чтобы тот не качал постоянно до предела, нужно провести подключение через реле давления. Желательно чтобы оно было регулируемым. Так можно будет выставить давление для автоматического отключения до того, как компрессор начнет качать на пределе своих возможностей.
Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

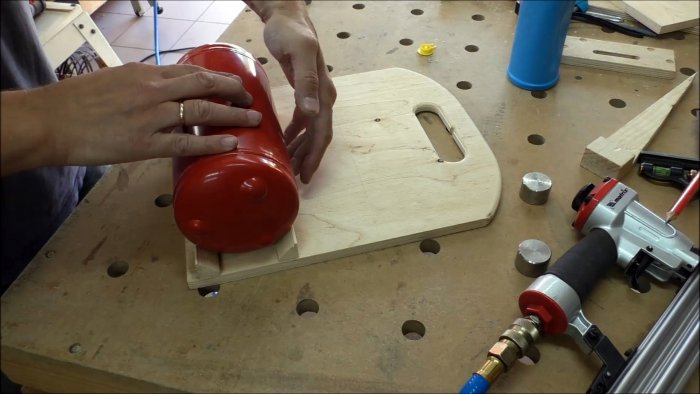

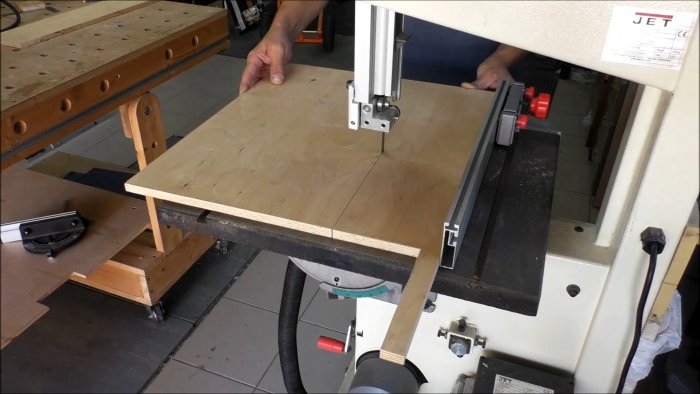

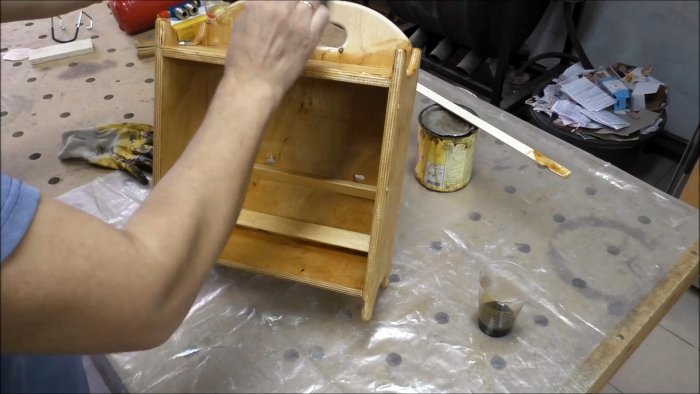

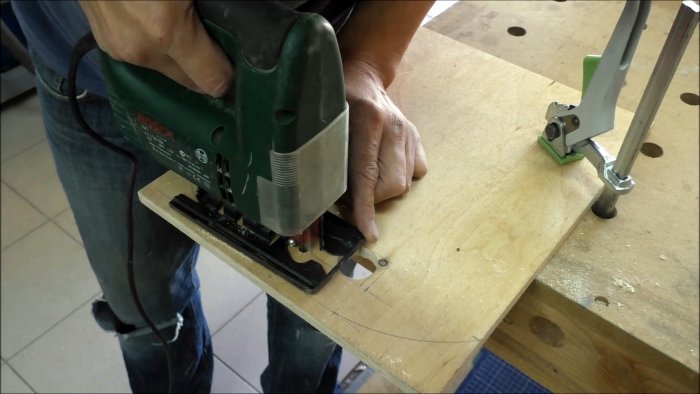

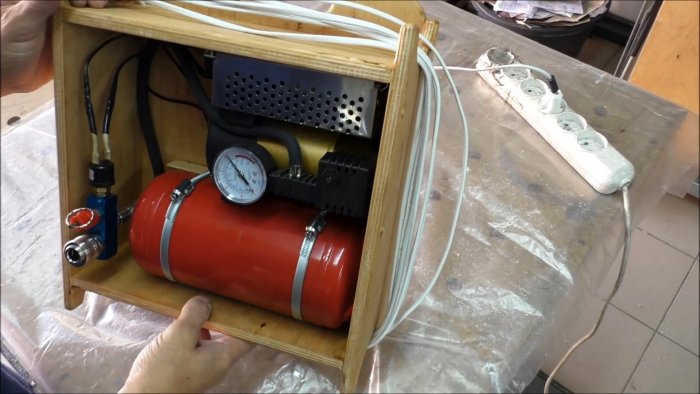

Из фанеры собирается открытый короб с ручкой. На нем можно предусмотреть рожки для наматывания шланга и проводов. В короб помещается ресивер из огнетушителя, компрессор и блок питания. Баллон можно прикрепить на хомуты.
Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

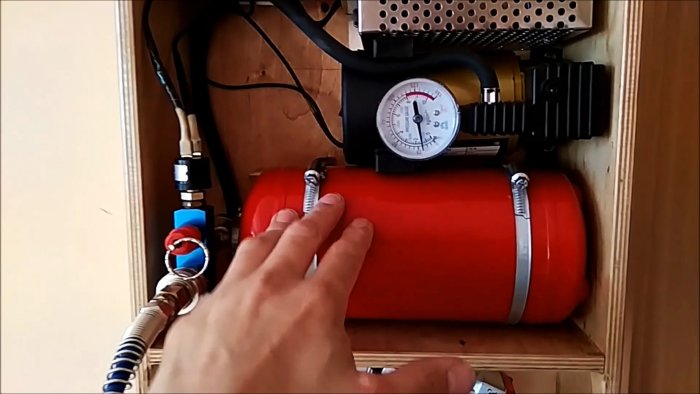

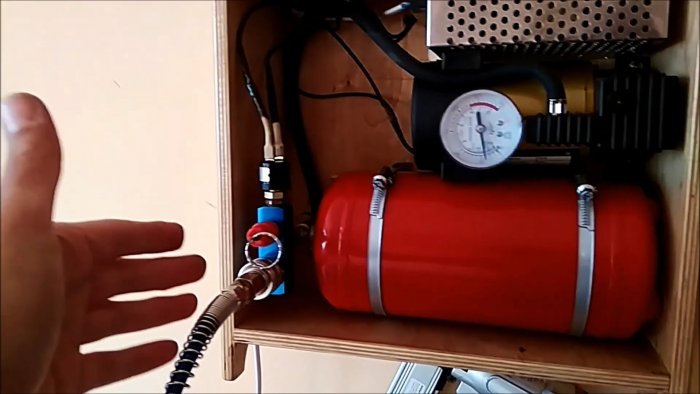

При использовании регулируемого реле можно настроить компрессор так, чтобы он отключался при наборе 6-7 атм. Больше ставить не стоит, так как для автомобильного насоса это уже на пределе возможностей. Присутствующий в системе клапан будет работать как страховка для аварийного автоматического сброса воздуха в случае перекачки, к примеру, если реле сломается. Также дергая за его кольцо, можно будет сбрасывать давления перед отправкой компрессора на хранение.
Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Собираем мини компрессор с ресивером из огнетушителя

Смотрите видео
