Главная » Мастерская » Как сделать рычажные ножницы для перекусывания прутьев и проволоки
При работе со стальной проволокой и тонкой арматурой можно использовать самодельные рычажные ножницы очень простой в изготовлении конструкции. Это мощный рабочий инструмент, для сборки которого достаточно иметь сварку, болгарку и дрель.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Материалы:


  • стальная полоса толщиной от 10 мм и больше;
  • стальная пластина;
  • болты М12-М16 с гайками – 4 шт.;
  • толстостенная стальная труба.

Процесс изготовления ножниц

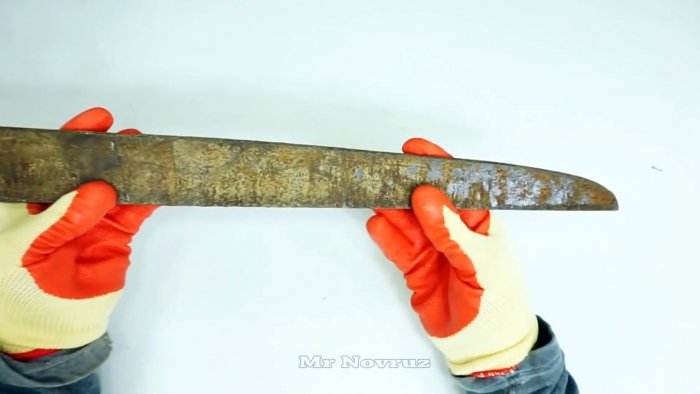

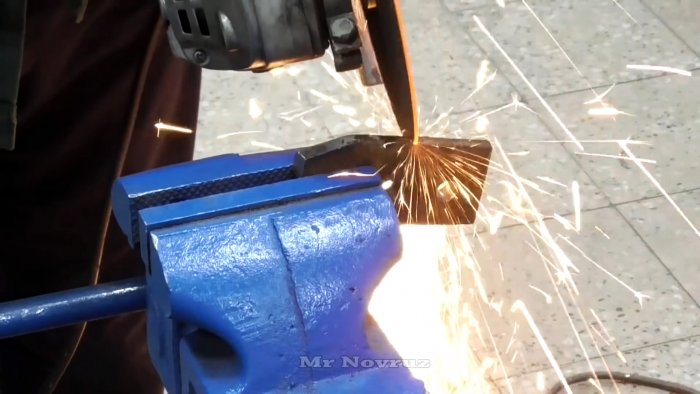

Ножницы делаются по принципу болтореза. Его ножи изготавливаются из толстой стальной полосы.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

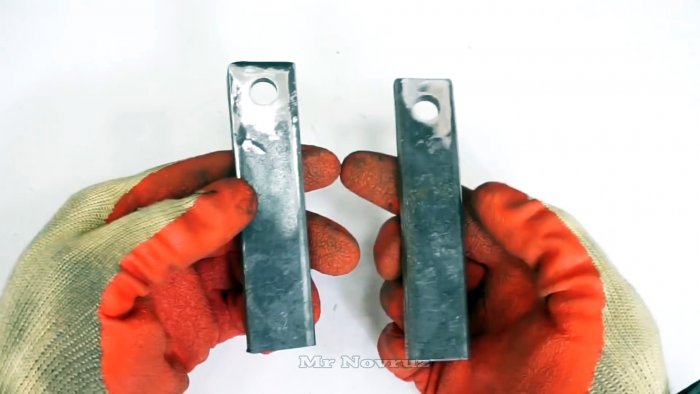

Для этого берется 2 заготовки.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Одна из них делается в 2 раза длиннее второй.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

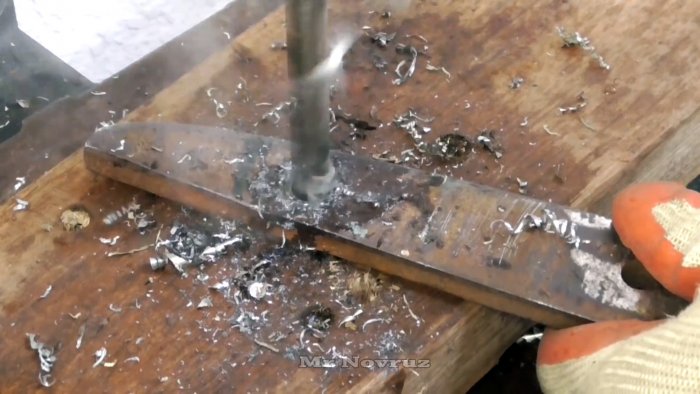

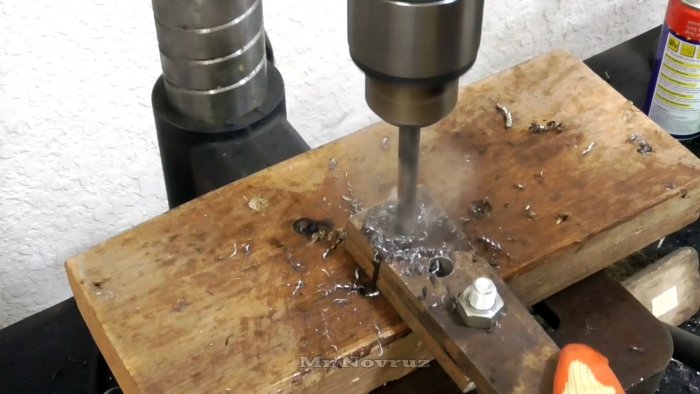

В ножах просверливается отверстие, и они скручиваются между собой болтом.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

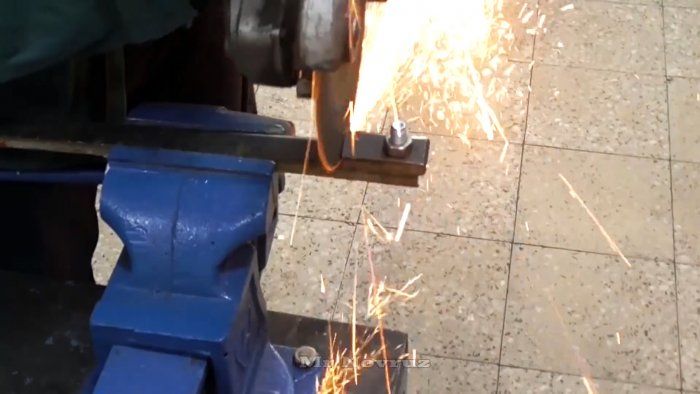

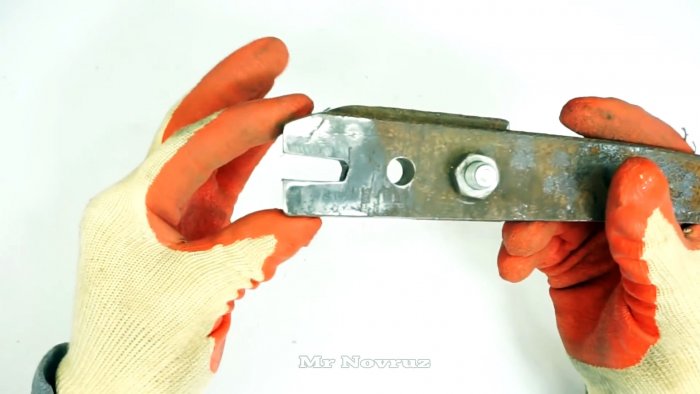

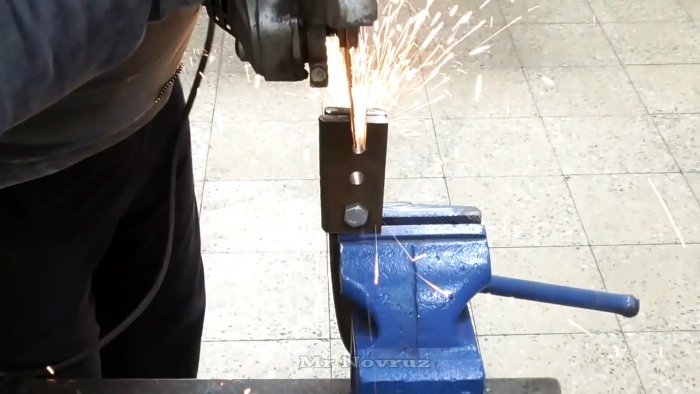

В их торцевой части делается широкий вырез, в который будет вставляться при резке арматура и проволока.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

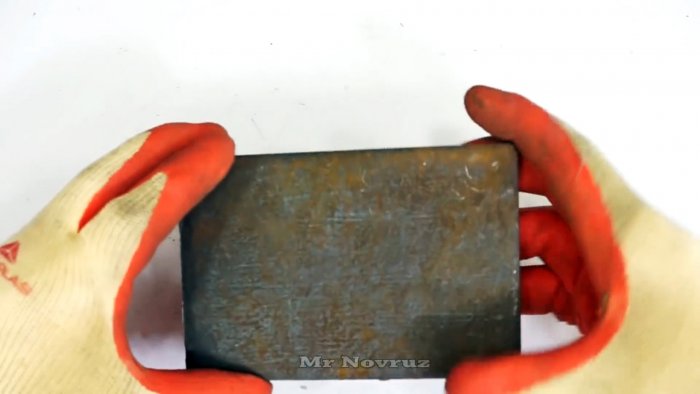

Для крепления ножниц к столу используется массивная стальная пластина, которая послужит их подошвой.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

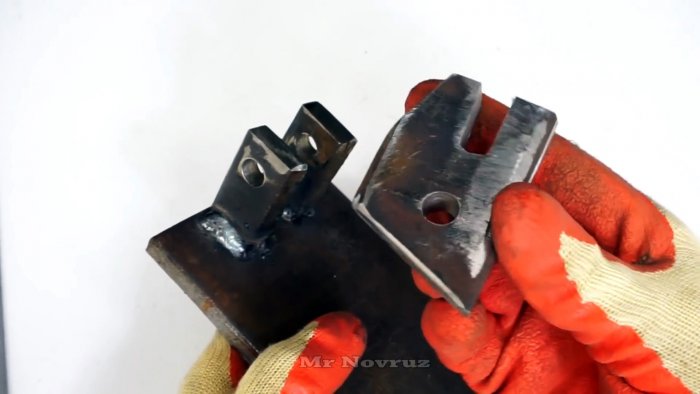

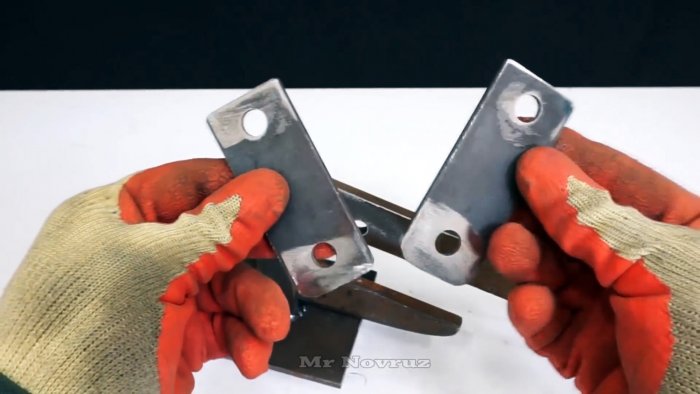

К ней привариваются 2 короткие стойки с отверстиями, сделанные из полосы.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

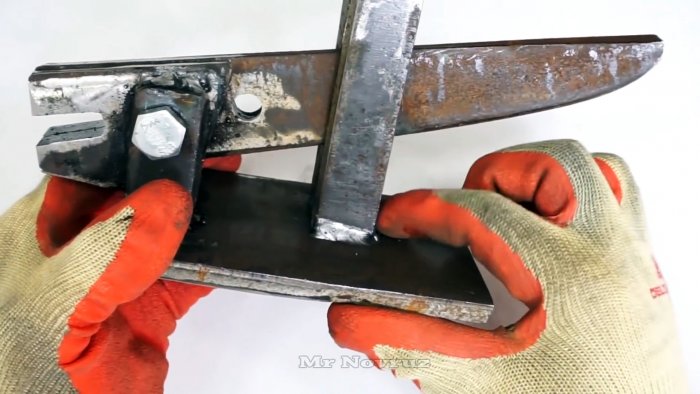

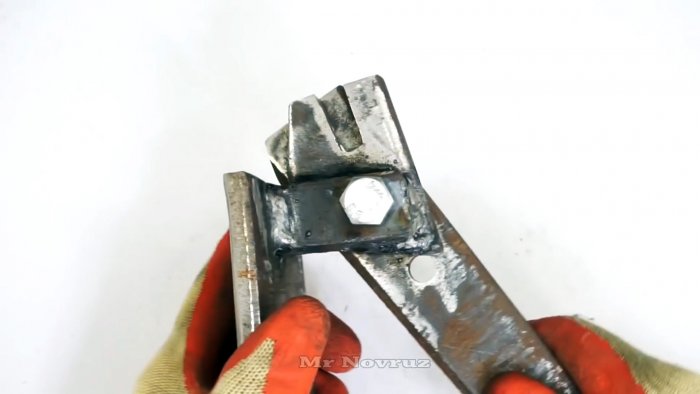

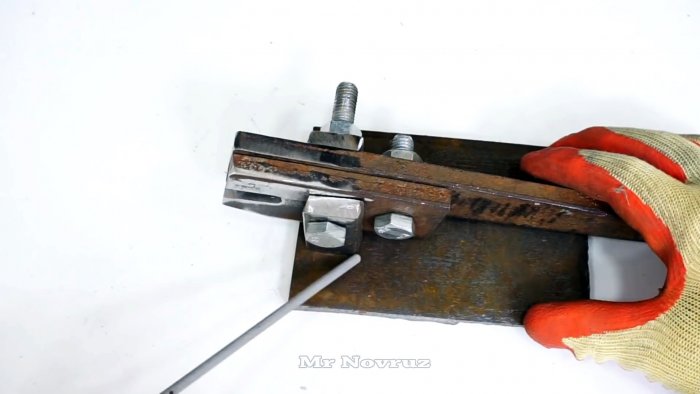

На них устанавливаются ножи. Короткий нож приваривается к стойке с небольшим уклоном вниз. Второй длинный при этом сохраняет подвижность.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

С небольшим отступом от первого узла крепления к подошве приваривается еще 2 стойки из полосы, но уже более длинные. Вверху в них также просверливаются отверстия.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

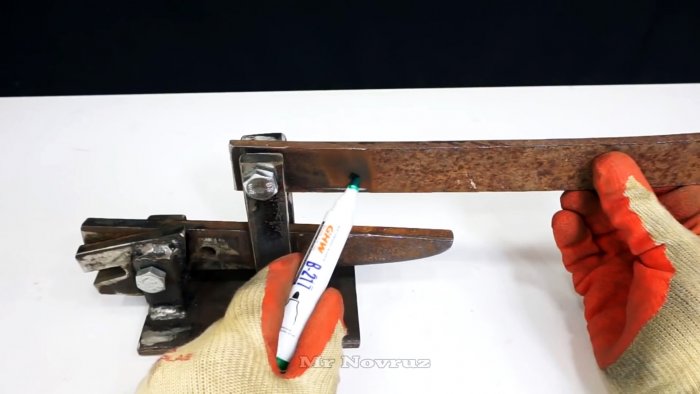

Далее нужно сделать рычаги, позволяющие снижать усилия при движении ножей. Для этого берется отрезок полосы с отверстием у края и прикручивается к свободным стойкам.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

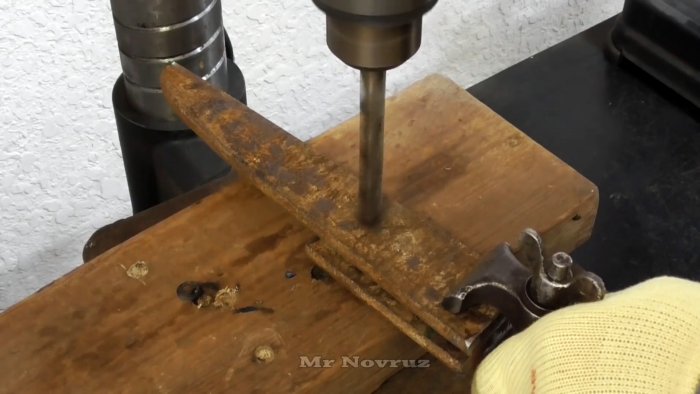

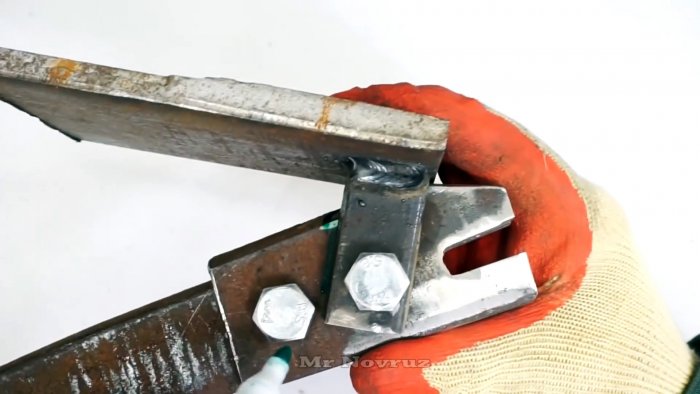

Затем нужно соединить эту полосу с длинным ножом. Для этого в них сверлятся отверстия. Затем они с двух сторон соединяются короткими рычагами из более тонкой полосы.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

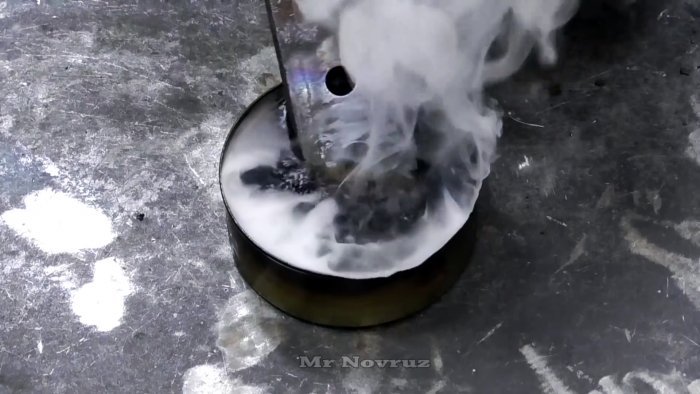

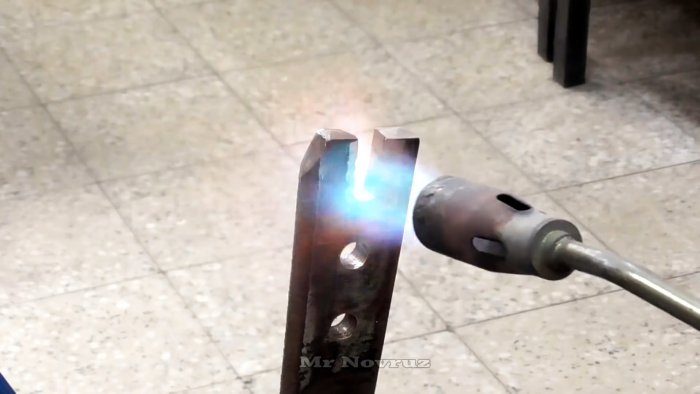

Ножницы практически готовы. Чтобы ножи не деформировались при работе нужно сделать закалку. Для этого их режущая часть разогревается докрасна горелкой или в горне, после чего охлаждается в масле.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

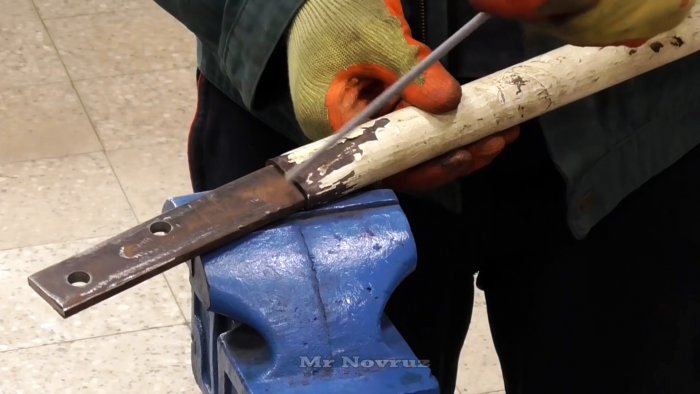

Также следует удлинить силовой рычаг ножниц. Для этого к нему наваривается толстостенная труба. Чем она будет длиннее, в пределах разумного конечно, тем легче усилия при перекусывании прутов.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки

Как сделать рычажные ножницы для перекусывания прутьев и проволоки

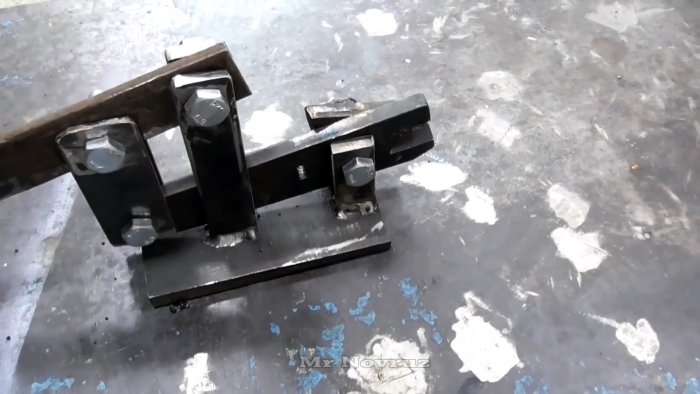

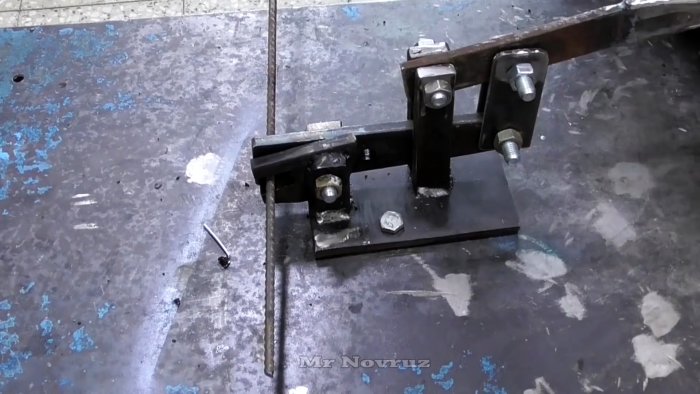

Эти ножницы могут пригодиться для нарезки тонкой арматуры и проволоки. Они помогут быстро наделать заготовок под сгибание хомутов для вязки армопояса и решения других задач. Для удобства работы их подошву нужно прикрутить к тяжелому столу или верстаку. Также нелишней будет смазка трущихся деталей маслом.
Как сделать рычажные ножницы для перекусывания прутьев и проволоки
