Как сделать циркуль для фрезерования любых отверстий шуруповертом

Сделать большое идеально ровное отверстие в листовом материале лобзиком или болгаркой невозможно. Для этого нужен специальный инструмент, который несложно сделать своими руками. Он в сочетании с дрелью способен вырезать круглые отверстия в фанере, ДСП, МДФ, листовом металле.

Материалы:


  • стальная полоса;
  • трубы 10 мм, 25 мм;
  • мебельные болты М5 – 2 шт.;
  • барашковая гайка и шайба М5;
  • сломанные коронки – 2 шт.

Процесс изготовления циркуля

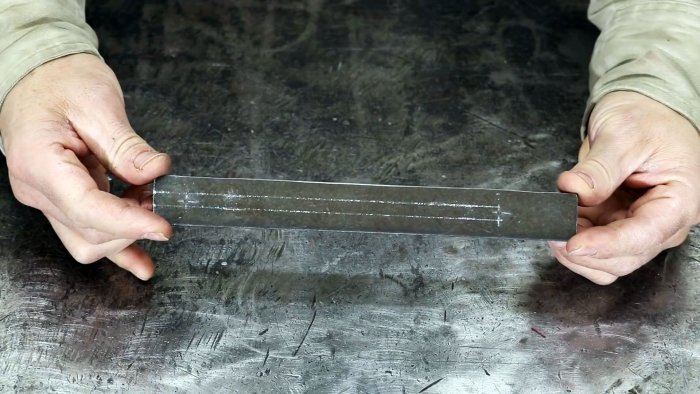

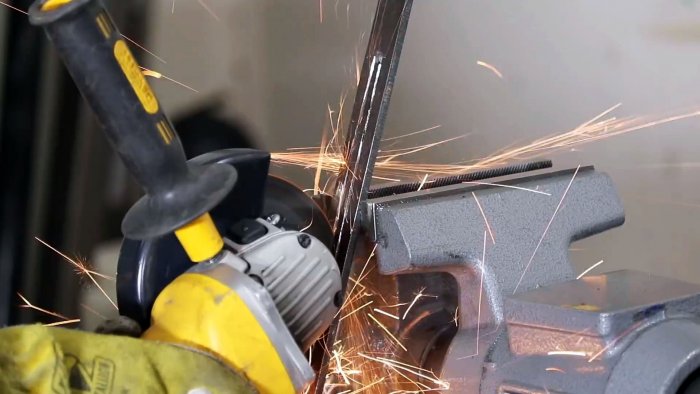

Для изготовления штанги циркуля подбирается стальная полоса. Ее дина должна быть немного большей, чем радиус максимального отверстия, которое планируется фрезеровать. Вдоль нее по центру делается вырез шириной 6 мм. С одного торца трубы протачивается вогнутое закругление под стыковку с трубкой 25 мм.
Размечаем стальную полосу

Делаем вырез в стальной полосе

К сточенному края полосы приваривается отрезок трубы 25 мм длиной 50 мм.

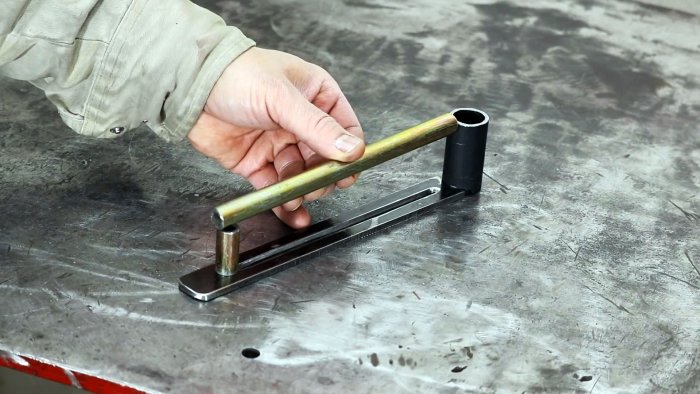

Стальная полоса с отрезками труб

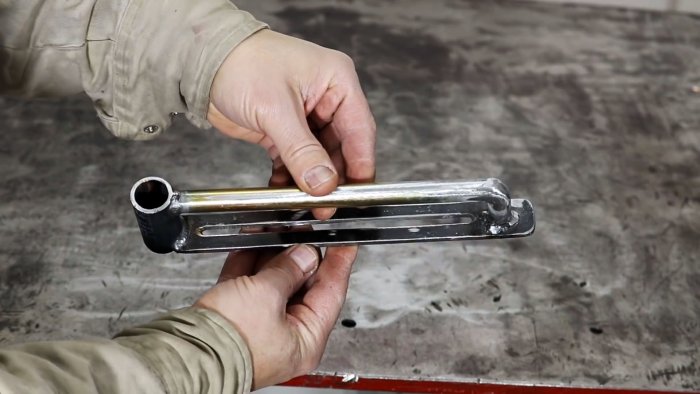

К сточенному края полосы приваривается отрезок трубы

Перед вырезом уже на саму заготовку приваривается отрезок тонкой трубки длиной 35-40 мм. Затем между полученными стойками приваривается перекладина, чтобы получить ручку.

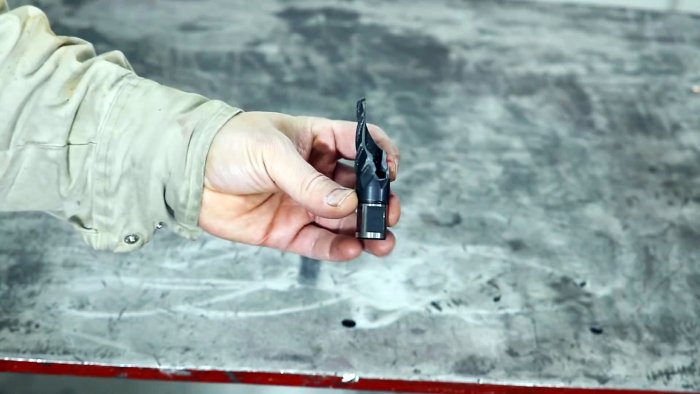

Далее нужно вварить в верхнюю часть широкой трубки центрирующую сверло втулку. Для этого можно использовать срезанный хвостовик из сломанной коронки.
Сломанное сверло

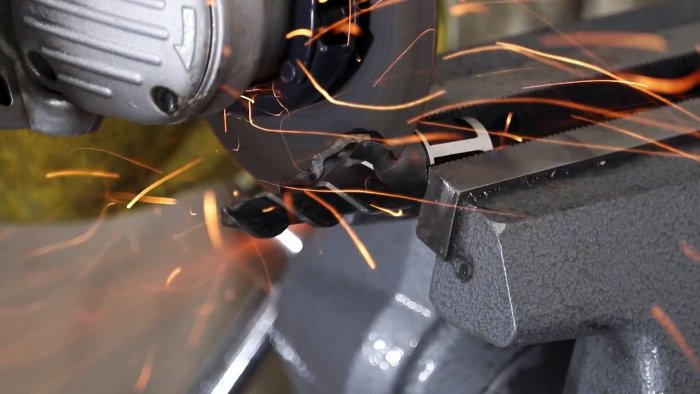

Отрезаем хвостовик сверла

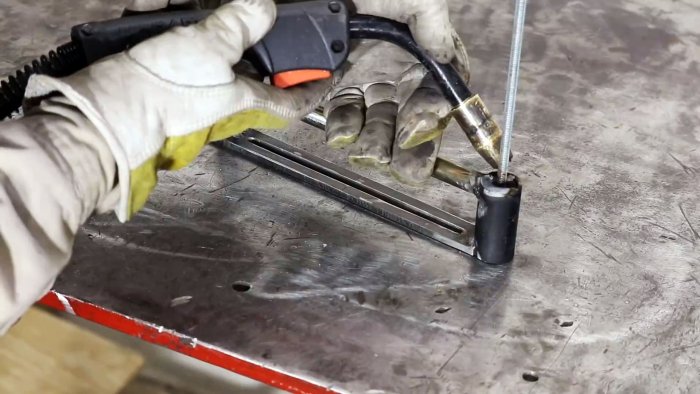

вварить в верхнюю часть широкой трубки центрирующую сверло втулку

Также требуется вырезать кольцо с зажимом из еще одного хвостовика, для изготовления ограничителя.

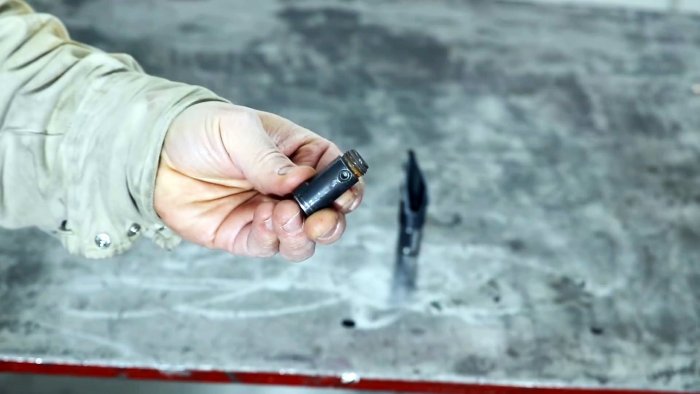

Также требуется вырезать кольцо с зажимом из еще одного хвостовика, для изготовления ограничителя

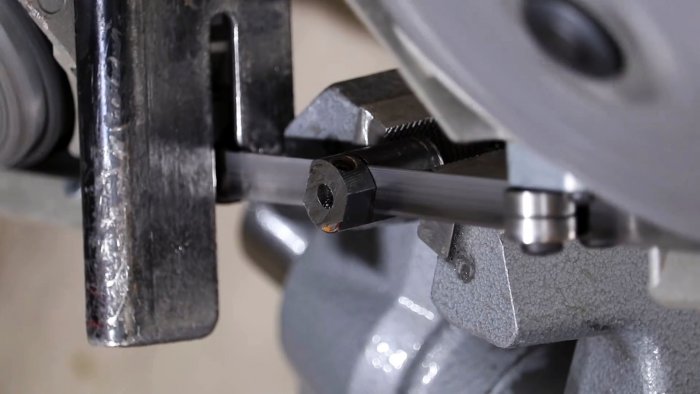

вырезать кольцо

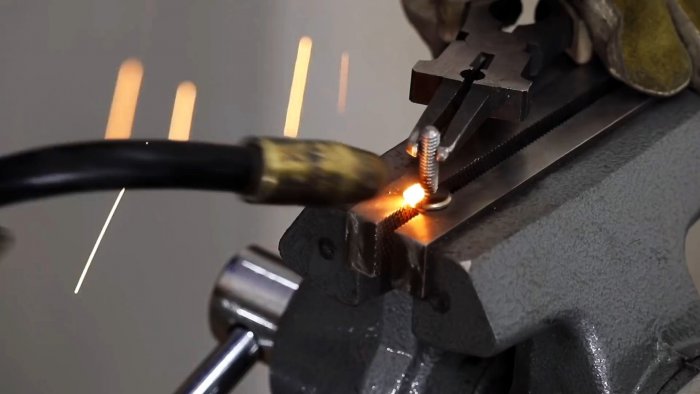

Затем необходимо сварить шляпками друг к другу 2 болта. После этого на циркуле делаются насечки как на линейке.
необходимо сварить шляпками друг к другу 2 болта

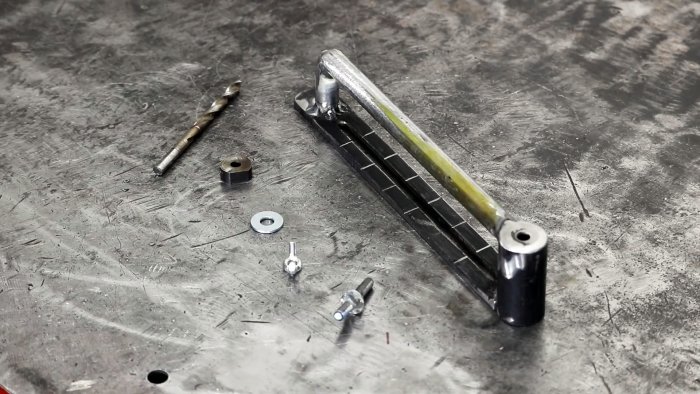

Для окончательной сборки циркуля, нужно вставить в его прорезь сваренные болты, и поджать их барашковой гайкой через шайбу.
Комплект для сборки циркуля

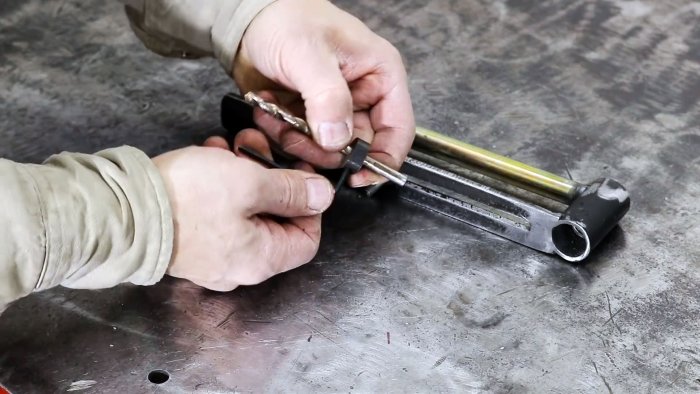

Затем во втулку устанавливается обычное сверло с ограничителем из части хвостовика коронки, чтобы оно не проваливалось.
во втулку устанавливается обычное сверло

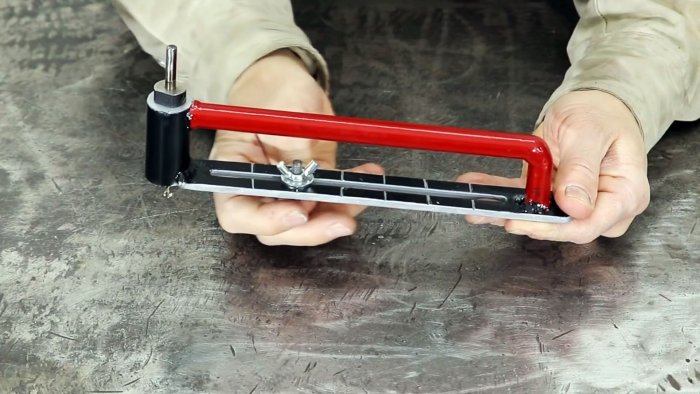

Фрезеровочный циркуль

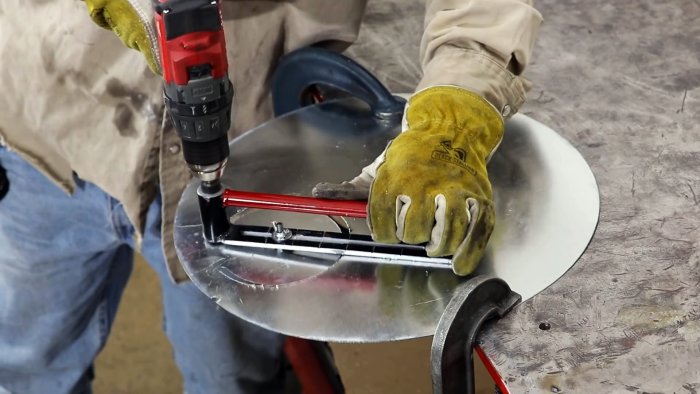

Для использования циркуля в центре листового материала просверливается отверстие 5 мм. В него вставляется выступающий приваренный болт. Затем хвостовик сверла зажимается в дрель и выполняется фрезерование по кругу. Отрегулировав его вылет, можно даже не повреждать столешницу, на которой выполняется работа.

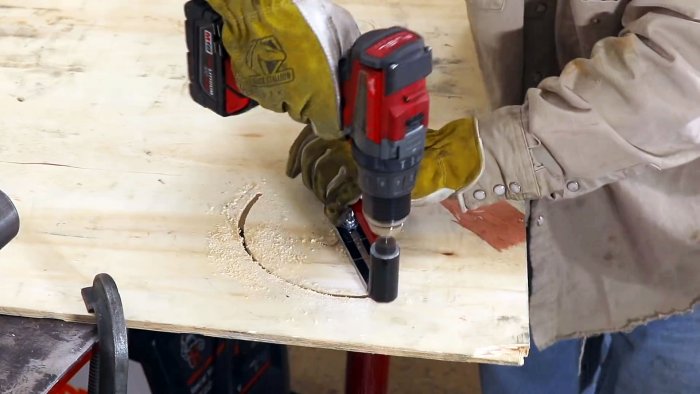

Фрезеруем отверстие в фанере

Фрезеруем отверстие в тонком металле
