» » » Когда нет термофена или инфракрасного паяльника
Бывает нужно выпаять микросхему с большим количеством ножек. Сделать такое обычным паяльником практически не реально не испортив дорожки или микросхему. Делается эта операция обычно с помощью специального термофена для пайки или инфракрасным паяльником. Если у вас под рукой не окажется подобного оборудования, а вам очень нужно срочно произвести ремонт устройства заменой микросхемы, то вам на помощь придет обычная галогенная лампа, которая используются в автомобиле.
Когда нет термофена или инфракрасного паяльника

Когда нет термофена или инфракрасного паяльника

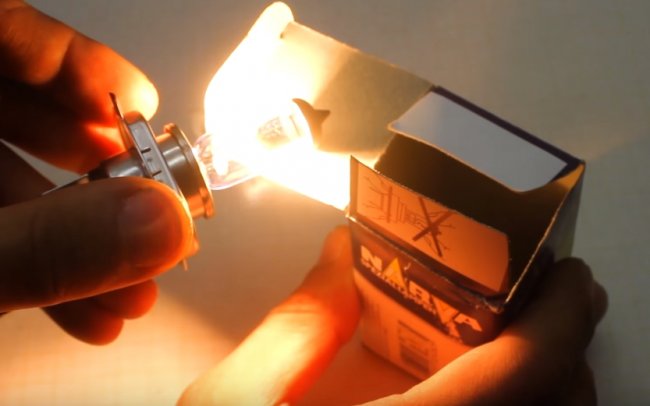

Да – да! Галогенная отличный источник инфракрасного тепла, причем направленного действия.
Когда нет термофена или инфракрасного паяльника

Когда нет термофена или инфракрасного паяльника

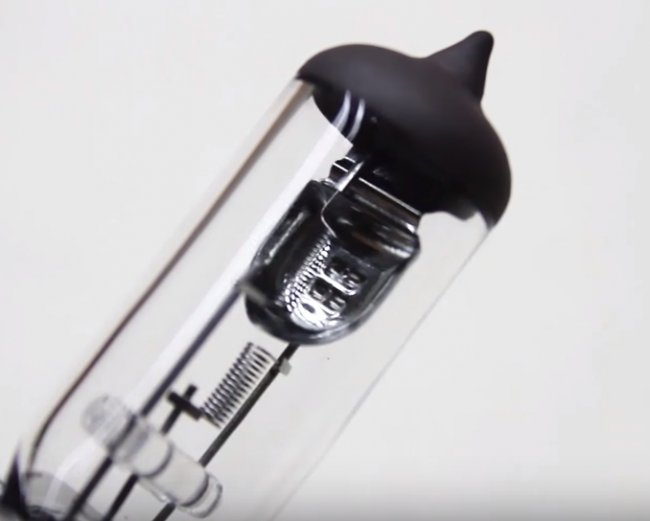

Для пайки лучше брать лампу 55 Ватт ближнего света, можно и большей мощностью, Ватт на 100. Почему именно лучше ближнего? – Потому что галогенные лампы ближнего света имеют мини отражатель. В машине он служит для того, чтобы ограничить области свечения лампы, а в нашем случае он не только будет защищать наши глаза, но и отражать полезные инфракрасные лучи и направлять их в нужном направлении.
Когда нет термофена или инфракрасного паяльника

Меры предосторожности при работе с лампой:
  • - Свет лампы очень яркий, поэтому нельзя смотреть на прямой световой поток.
  • - Пользуйтесь солнцезащитными очками как минимум в процессе пайки.
  • - В период работы лампа сильно нагревается, будьте осторожны и не обожгитесь.
  • - Даже после того как вы выключили лампу – дайте ей остыть 5-10 минут, так как она очень горячая.
  • - Не трогайте стекло лампы руками. Если вы случайно дотронулись – обезжирьте стекло, естественно в выключенном состоянии. Вкратце, если этого не сделать при работе жировой след от руки нагреет стекло, и лампа треснет.

Для питании лампы желательно использовать регулируемый источник питания, чтобы можно было регулировать температуру пайки.

Пайка галогенной лампой

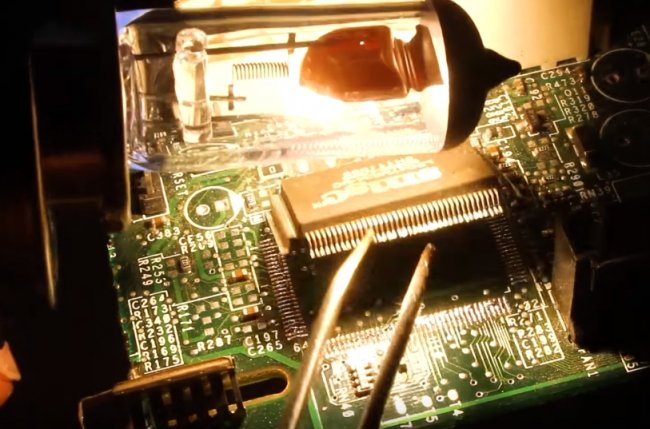

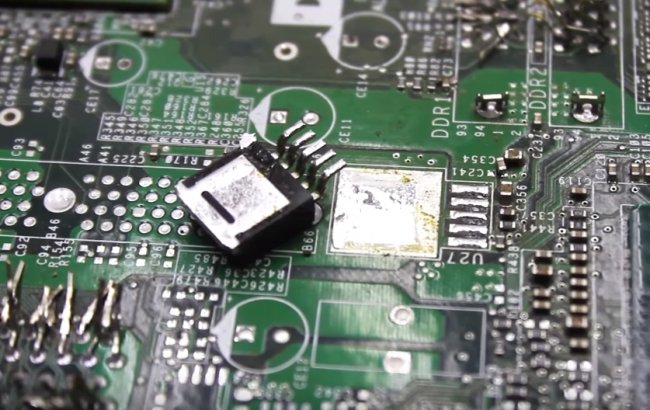

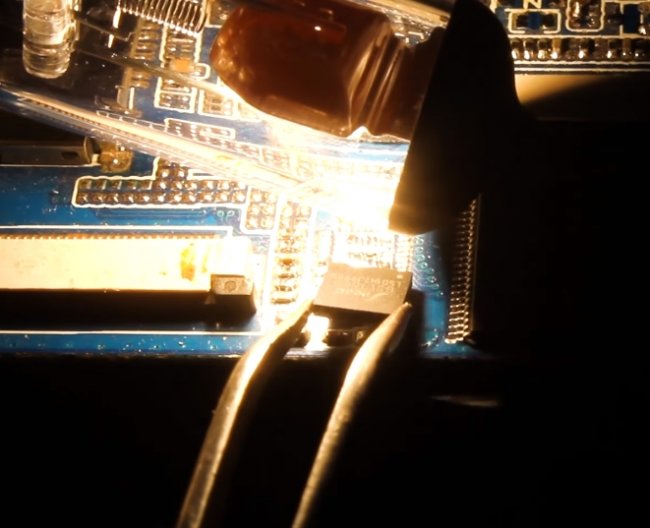

Лампа дает хороший локальный нагрев. Включаем лампу и подносим к элементу, который нужно выпаять. Ждем примерно 0,5-2 минуты, этого должно хватить. После чего деталь легко отрывается от поверхности.
Когда нет термофена или инфракрасного паяльника

Когда нет термофена или инфракрасного паяльника

Такой способ я бы не рекомендовал часто использовать, так как есть вероятность повредить ваше зрение, а вот разовое использование вполне себя оправдывает.
Когда нет термофена или инфракрасного паяльника

Когда нет термофена или инфракрасного паяльника

Так же лампой можно обжимать термоусадочные трубки, только не прикасаться стеклом к изоляции.

Смотрите видео
