Главная » Мастерская » Как без сварки сделать ленточный шлифовальный станок на базе болгарки
Ленточный шлифовальный станок может использоваться для заточки ножей, топоров, стамесок, выведения спусков клинков, обтачивания заготовок, снятия ржавчины и решения десятков других задач. Это незаменимое оборудование, но для маленькой мастерской даже оно может оказаться слишком габаритным. Имея недостаток свободного пространства на рабочем месте, можно смастерить самодельный ленточный гриндер на базе УШМ 125 мм. Такой станок получается очень компактным и недорогим в производстве, а применяемую в качестве его привода болгарку при надобности можно снимать и использовать в обычном режиме.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Необходимые материалы


Выбор материалов и их количество зависит от того, какую шлифовальную ленту планируется использовать. Лучше, делать гриндер под ленту стандартных размеров, представленных в продаже, чтобы потом не обрезать бумагу и не склеивать ее самостоятельно. Для гриндера на базе болгарки подойдет лента шириной 40, 45, 50 мм.
Определившись с лентой, можно заготовить прочие материалы:
  • удлиненная гайка М12;
  • брус или доска толщиной соответствующей ширине ленты;
  • двухкомпонентный эпоксидный клей;
  • стальная плита или широкая полоса толщиной от 5 мм;
  • стальной уголок 50х50 мм или крупнее;
  • болты М6;
  • болты М10;
  • гайки М10;
  • подшипники 3-4 шт.;
  • пружина растяжения.

Изготовление ленточного шлифовального станка

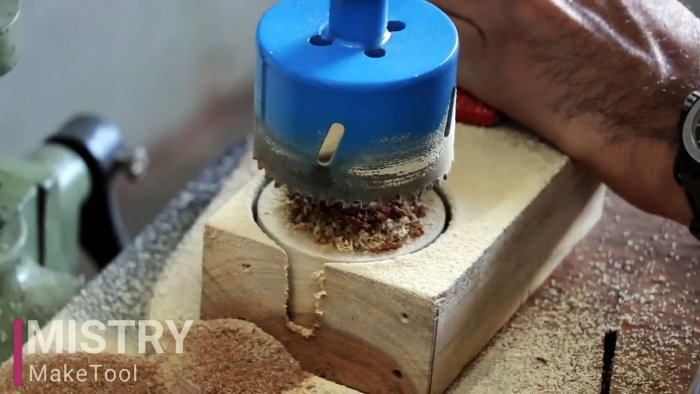

Для начала нужно сделать ведущий каток для вращения ленты. Его можно высверлить коронкой диаметром 40-50 мм из бруска или доски.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

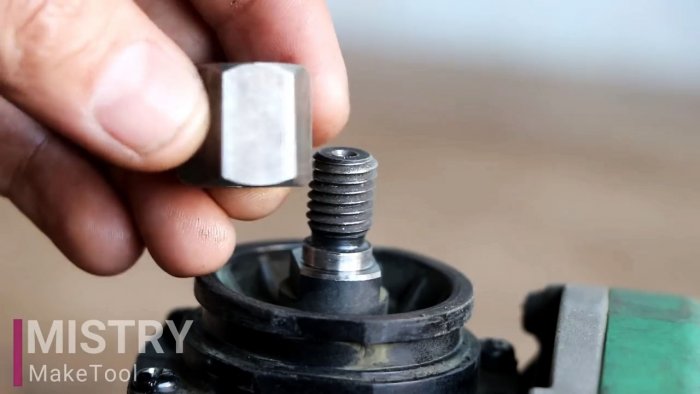

При этом ширина ролика должна быть равной или больше ширины ленты. С одной стороны его центральное отверстие нужно рассверлить и впрессовать в него на эпоксидный клей удлиненную гайку М14.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Как без сварки сделать ленточный шлифовальный станок на базе болгарки

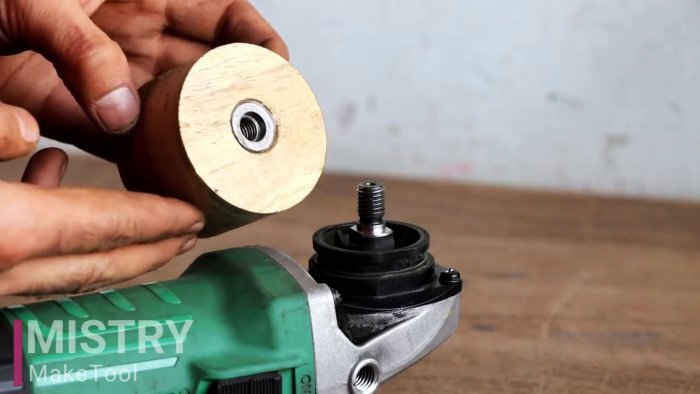

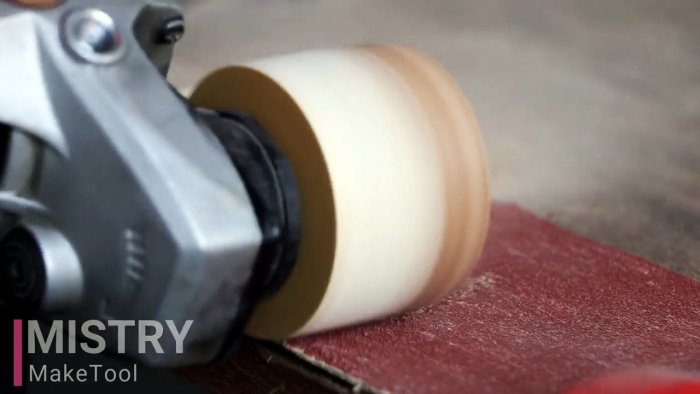

После застывания клея ролик устанавливается на болгарку. Далее нужно включить УШМ и прошлифовать его, прижав к наждачной бумаге. Нужно придать ему бочкообразную форму, слегка присадив края и оставив центральный диаметр. В таком случае лента потом ну будет слетать.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

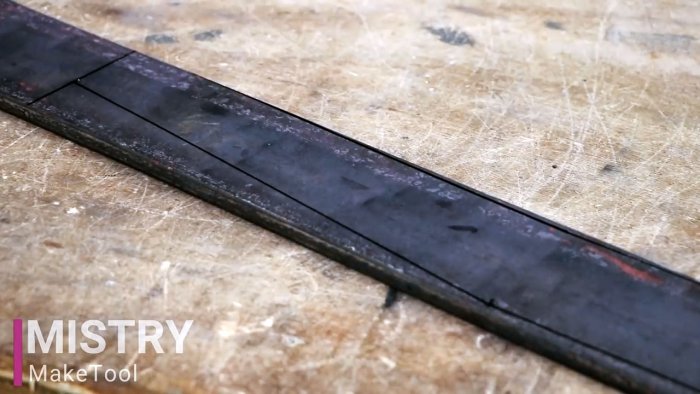

Из полосы или стальной плиты вырезается станина гриндера. Ее размеры будут зависеть от длины выбранного стандарта шлифовальной ленты.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

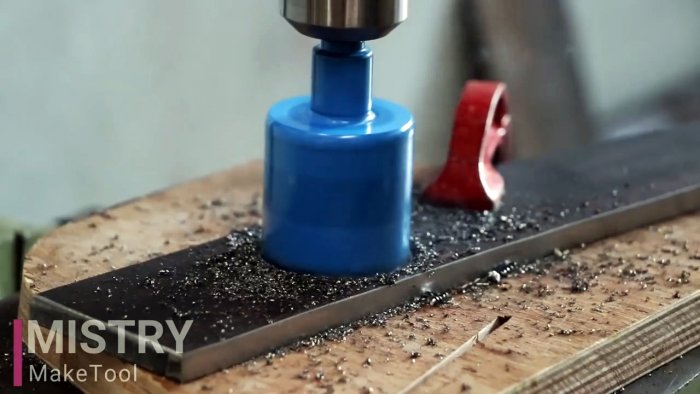

В станине делается отверстие диаметром 40-45 мм. В него будет вставляться редуктор болгарки и выводится вал.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

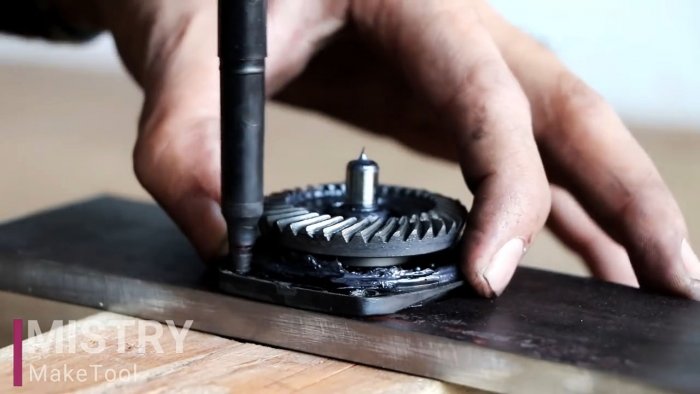

Для разметки креплений нужно снять на время редуктор, приложить его по месту и отметить отверстия под винты.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Как без сварки сделать ленточный шлифовальный станок на базе болгарки

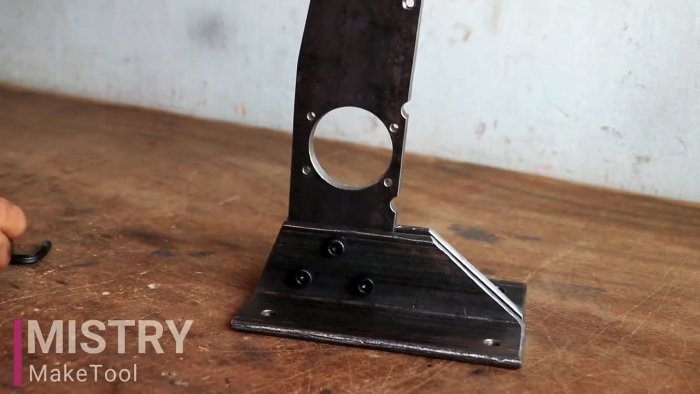

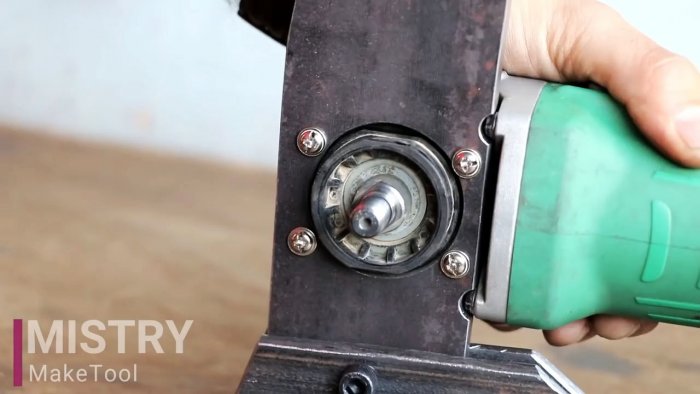

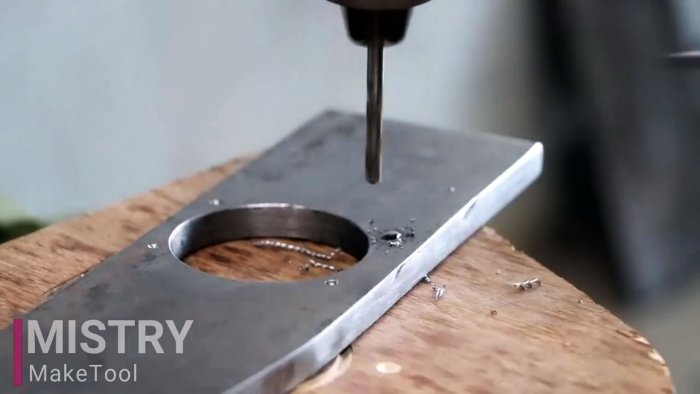

В станине делаются 4 крепежные отверстия и 2 проточки сбоку, чтобы при состыковке она не мешала винтам, прижимающим редуктор к корпусу УШМ.

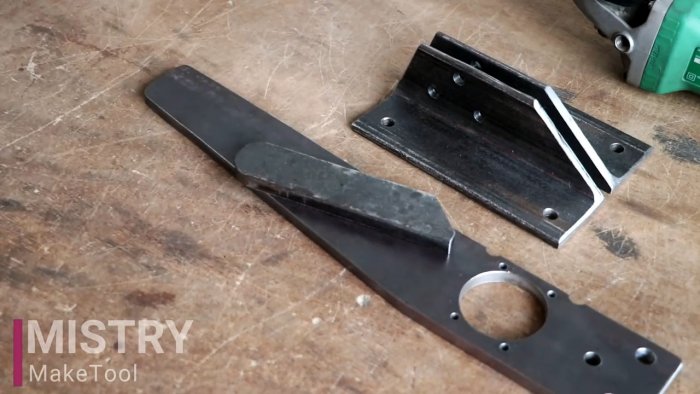

Из двух обрезков уголка делается подставка станка.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Как без сварки сделать ленточный шлифовальный станок на базе болгарки

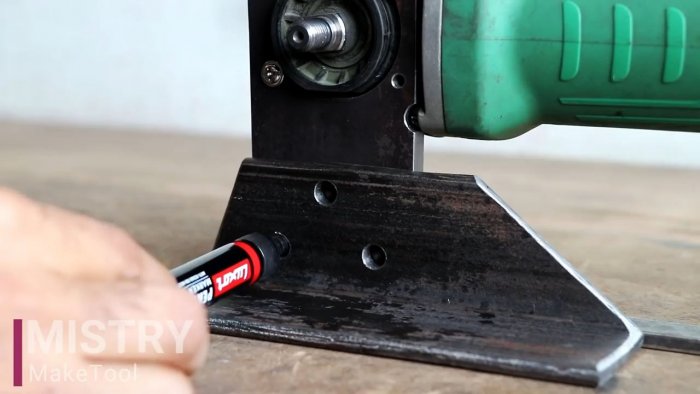

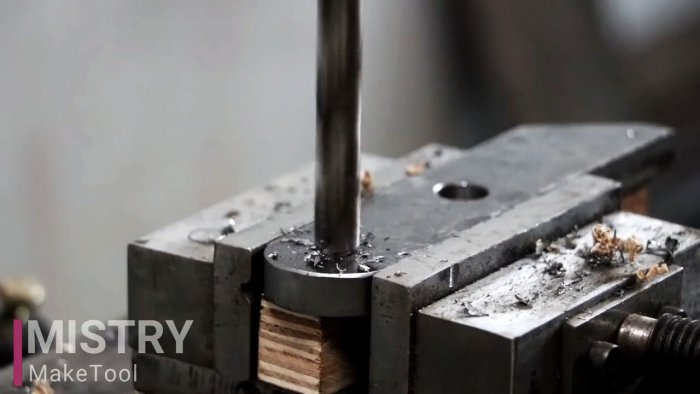

Между ними болтами зажимается станина в вертикальном положении. Для этого делаются отверстия под 3 болта М6, в которых нарезается резьба. Также понадобятся отверстия на дне подставки, чтобы прикручивать станок к столу. Закрепив станину можно примерить и болгарку, но штатные винты на ее редукторе нужно заменить удлиненными.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

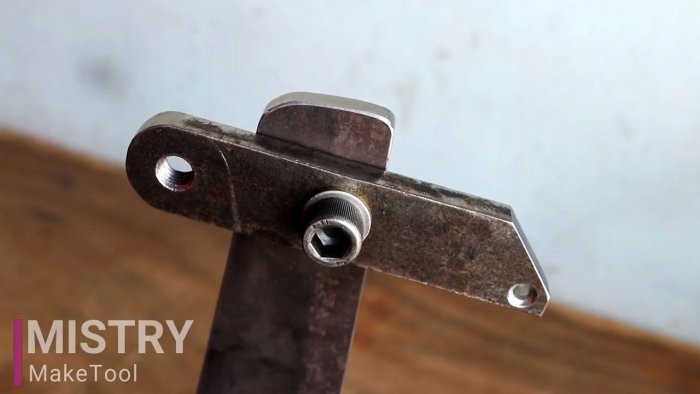

Далее вырезается плечо для натяжения ленты. По центру оно крепится к станине болтом М10 с гайкой.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Как без сварки сделать ленточный шлифовальный станок на базе болгарки

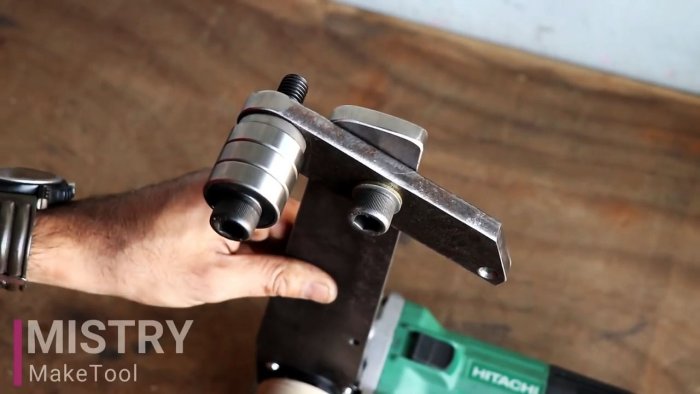

На конце плеча ставится второй болт М10, прижимающий 3-4 подшипника. Нужно чтобы ширина группы подшипников соответствовала ширине ленты. Они будут выполнять функцию ведомого катка натяжения.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

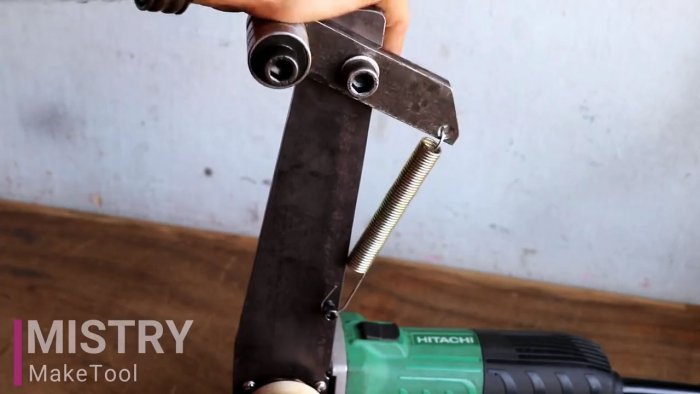

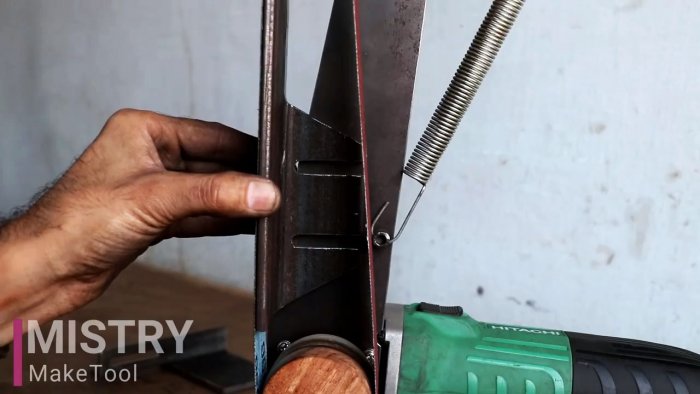

Для подтяжки полученного ролика, на второй конец плеча ставится пружина, зацепленная внизу станины.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Из уголка вырезается регулируемая плита упора, как на фото. У нее должна быть проточка для возможности изменения положение при зажатии.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

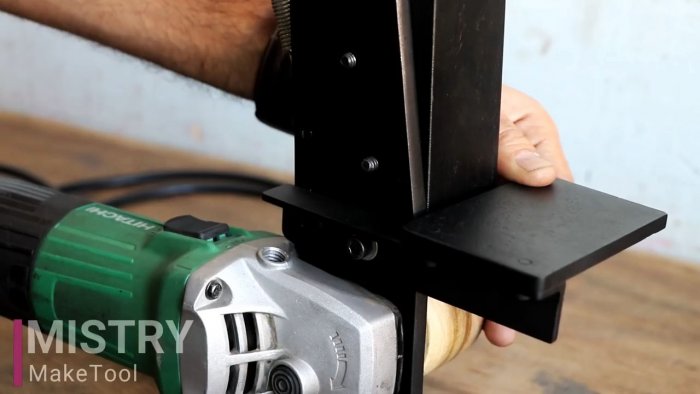

Также из стальной плиты и маленького уголка делается рабочая площадка. На ее уголке также нужно сделать проточку для возможности регулировки положения.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

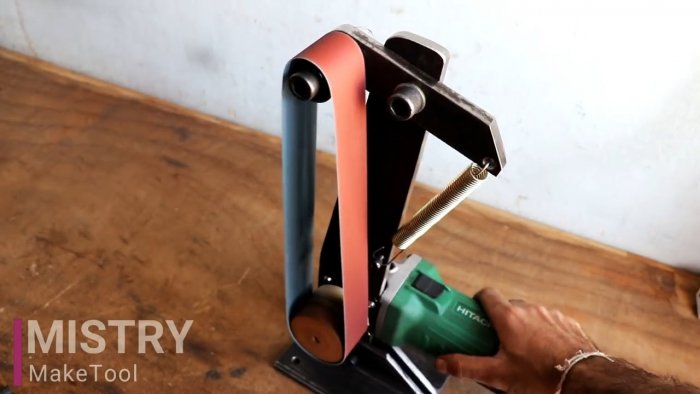

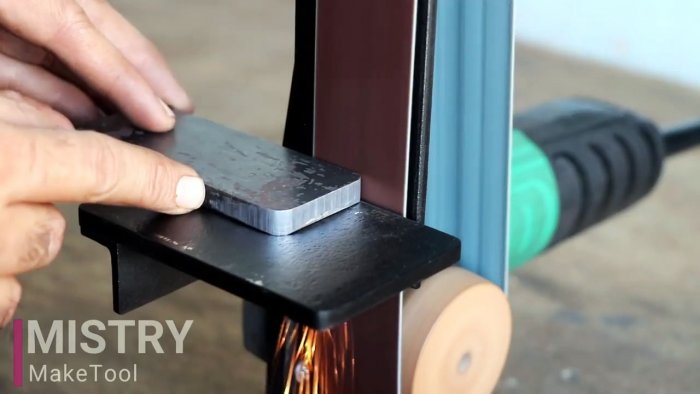

Упор и рабочая площадка прикручиваются к станине болтами М6. После натяжения шлифовальной ленты станок может использоваться по назначению. Он может выполнять абсолютно те же задачи, что и фабричный гриндер. При ненадобности станок можно разобрать и компактно сложить. Применяемая с ним болгарка не подвергается конструктивным изменениям, поэтому по прежнему может использоваться по основному назначению.
Как без сварки сделать ленточный шлифовальный станок на базе болгарки

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (3)
  1. Aleks Sirs
    #1 Aleks Sirs Посетители 5 января 2020 20:11
    0
    20000 оборотов не смущает?
    1. Юрий
      #2 Юрий Гости 6 января 2020 01:00
      0
      Откуда этим 20000 взяться? У УШМ 125 типовая скорость 11000 об/сек., что на ролике диаметром 50 мм даст скорость ленты 32 м/сек. Для обработки некоторых материалов даже более высокая скорость нужна. К тому же 11000 - это на холостом ходу, а у УШМ 125 с вращающим моментом всё очень плохо, поэтому под нагрузкой обороты проседают изрядно.
      Ну, и использовать регулятор оборотов никто не запрещает.
      1. Юрий
        #3 Юрий Гости 6 января 2020 17:29
        0
        "11000 об/сек" - опечатка. Имелось с виду 11000 об./мин., конечно же. Но все остальные числа верны.
