Главная » Мастерская » Как сделать надежный лобзик для фигурной резки

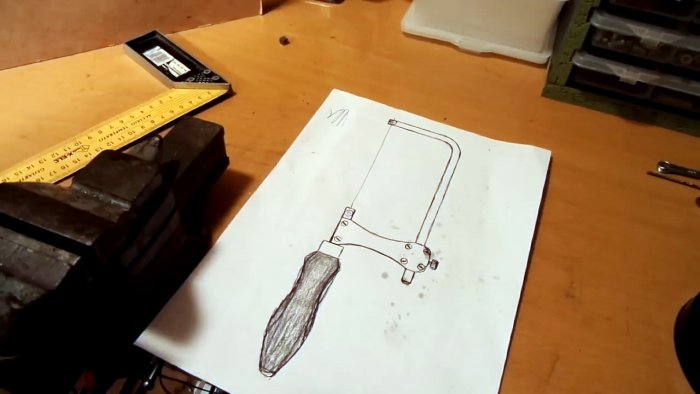

Очень удобно пользоваться инструментом сделанным под себя, поэтому многие отдают предпочтение именно ему. Начать собирать свой арсенал самодельного оборудования и приспособлений можно с изготовления лобзика для фигурной резки. Его сборка это занятная точная работа, которая позволит проверить свои навыки и поднять их на новый уровень, необходимый для более сложных самоделок.
Как сделать надежный лобзик для фигурной резки

Материалы:


  • алюминиевый квадрат 10х10 мм или тоньше;
  • винты М3 под шестигранник 3 шт.;
  • винты М3 обычные – 6 шт.;
  • листовой алюминий;
  • деревянная заготовка под рукоятку;
  • рейка или шпон;
  • пильное полотно.

Изготовление лобзика

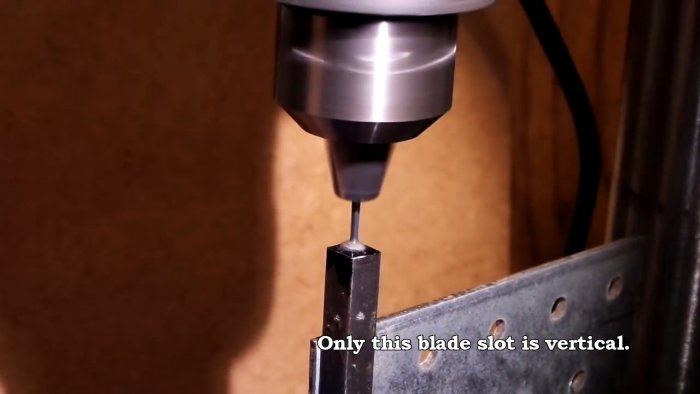

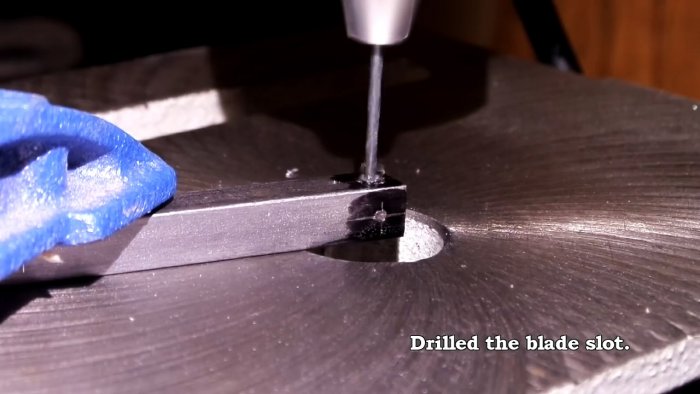

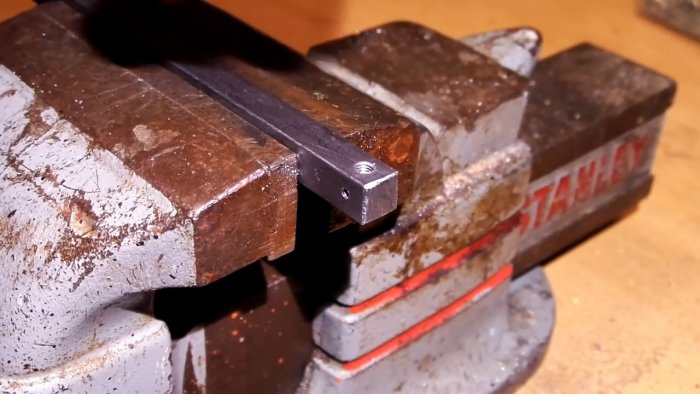

Отступив 5 мм от торца алюминиевого квадрата, нужно просверлить его насквозь. Сверло подбирается такого диаметра, чтобы в него входило пильное полотно для фигурного реза. Затем сбоку нужно просветлиться так, чтобы попасть в предыдущее отверстие, но не пройдя квадрат насквозь.
Как сделать надежный лобзик для фигурной резки

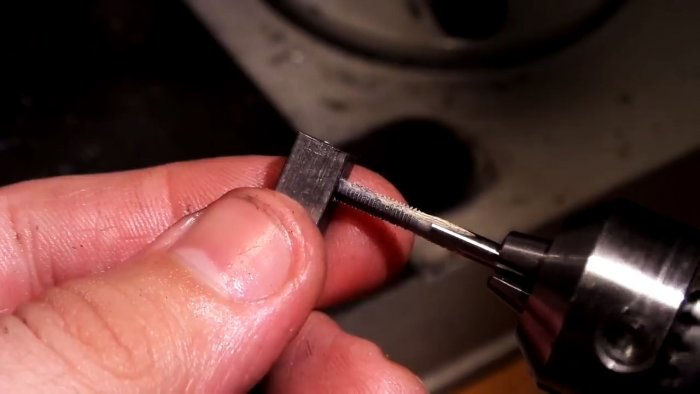

В нем нарезается резьба под винт М3, который будет зажимать пилочку.
Как сделать надежный лобзик для фигурной резки

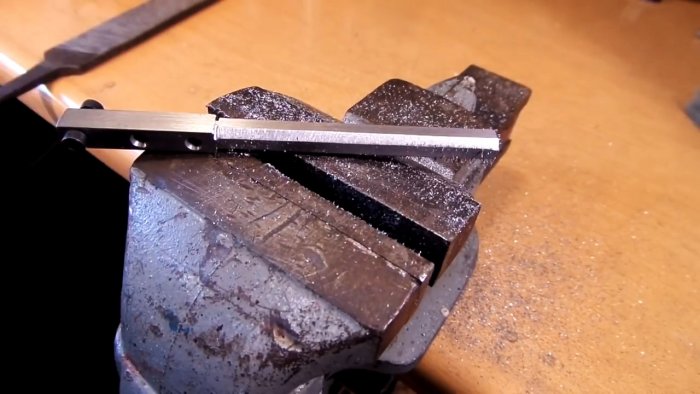

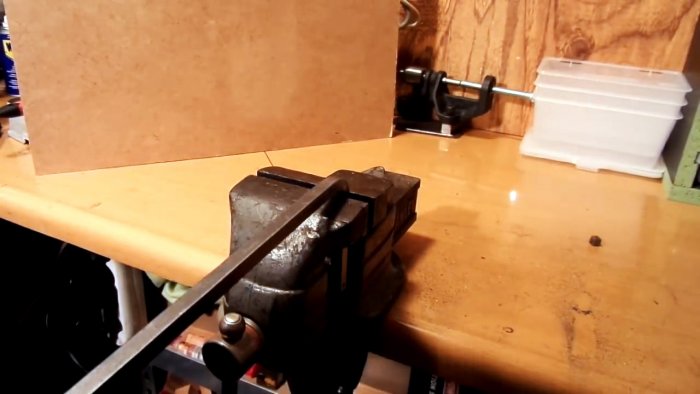

После этого нужно сделать на квадрате метку, зажать его в тисках, и согнуть по ней под прямым углом Г-образную заготовку. От длины отступа от края при сгибе будет зависеть глубина резания готового инструмента. После этого нужно подровнять перегиб напильником, убрав выступающий деформированный металл.
Как сделать надежный лобзик для фигурной резки

Длина Г-образной заготовки после изгиба должна подбираться в зависимости от того, какие пилочки будут использоваться 130 мм, 160 мм или больше. Конструкция позволит проводить регулировку под разные полотна, поэтому длину большей стороны можно оставить от 20 см.
Как сделать надежный лобзик для фигурной резки

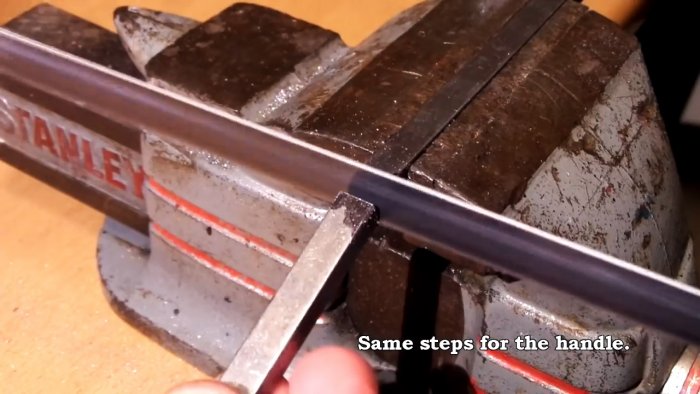

Аналогичным способом нужно просверлить еще одну заготовку из квадрата и нарезать в ней резьбу. В лобзике она будет удерживать второй конец пилочки, и использоваться для установки рукоятки.
Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

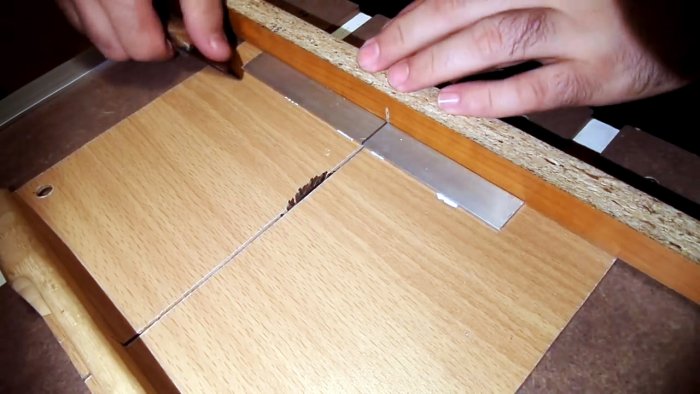

Чтобы соединить 2 заготовки вместе в рамку лобзика, нужно сделать для них перемычку. Она будет состоять из 2-х полос листового алюминия. Их длина должна быть на 10 мм больше, чем короткой стороны Г-образной детали. Перемычка будет прикручиваться к квадрату с рукояткой. С другой стороны к ней будут крепиться винтами 2 вставки из квадрата, между которыми расположиться Г-образная заготовка. Это позволит последней скользить.
Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

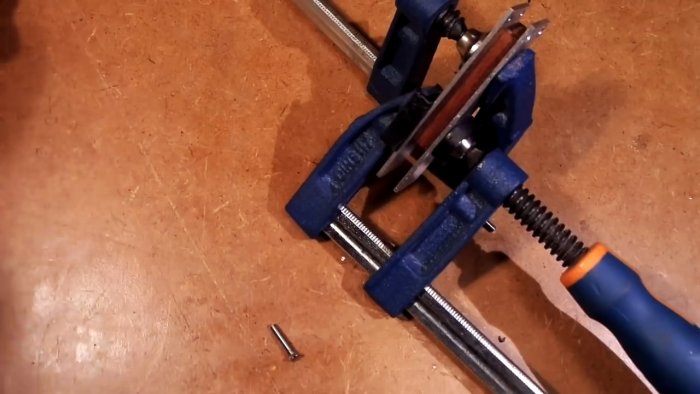

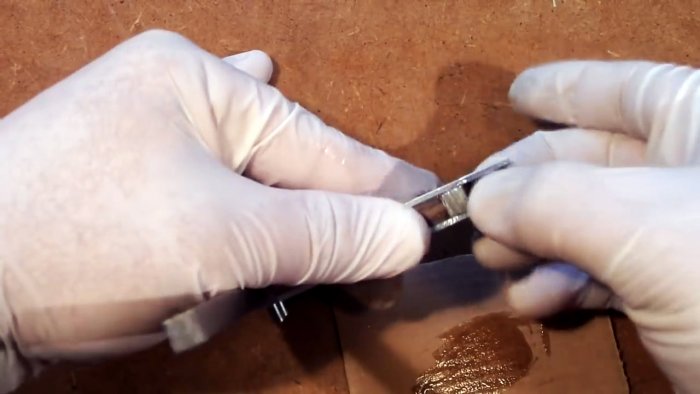

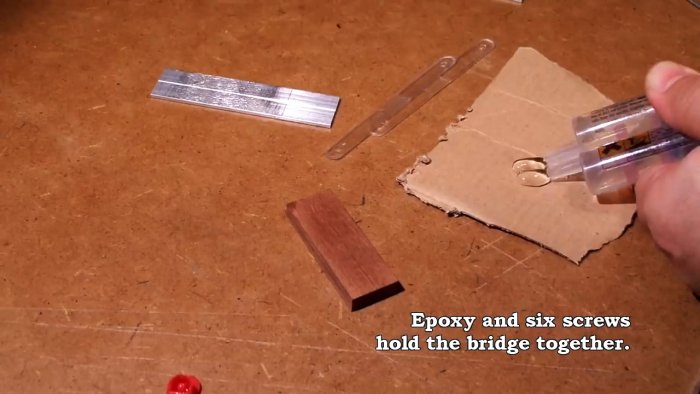

В пустое пространство между пластинами перемычки нужно вклеить цельный деревянный или склеенный из шпона брусок.
Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

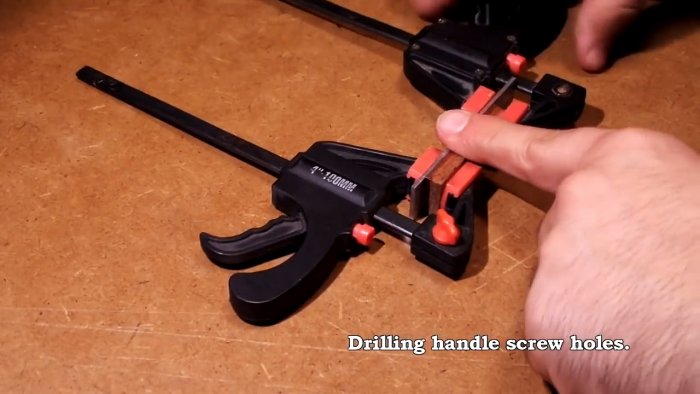

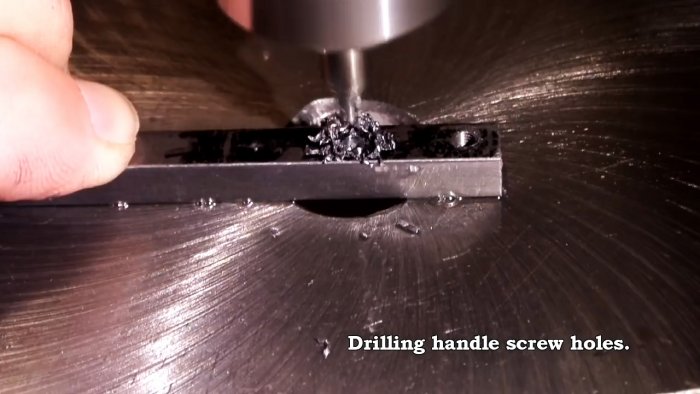

С одного края полученной заготовки сверлится 2 отверстия для ее прикручивания к квадрату рукоятки.
Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

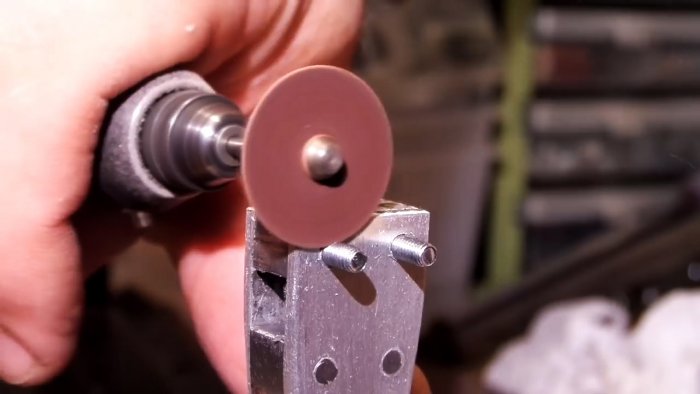

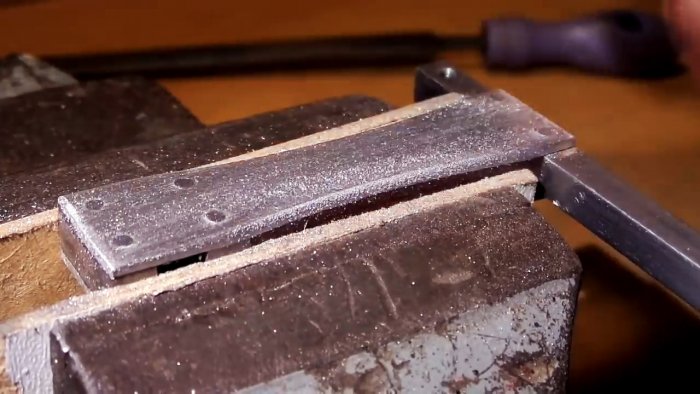

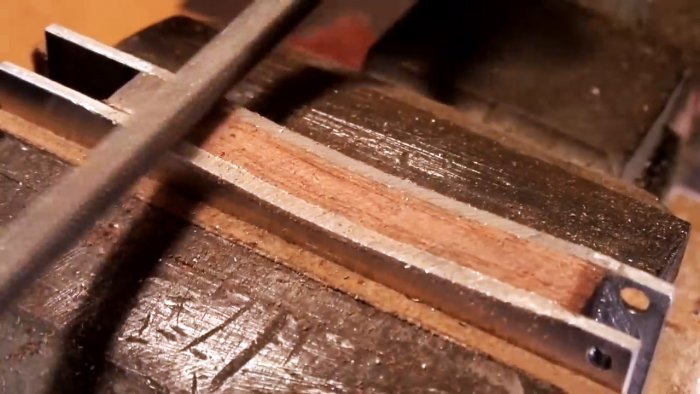

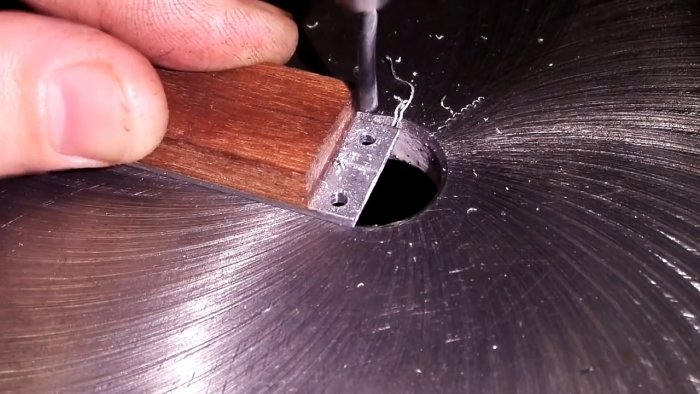

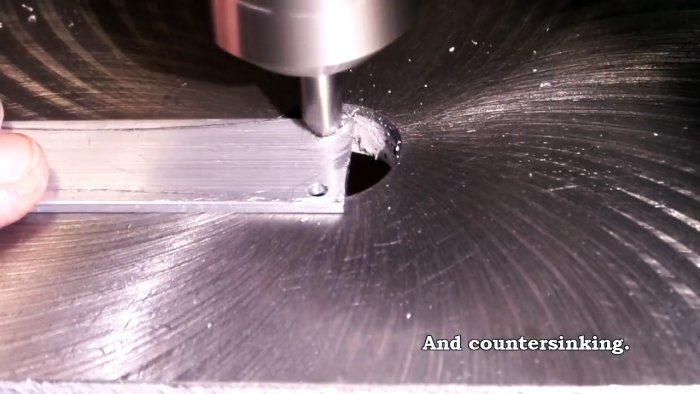

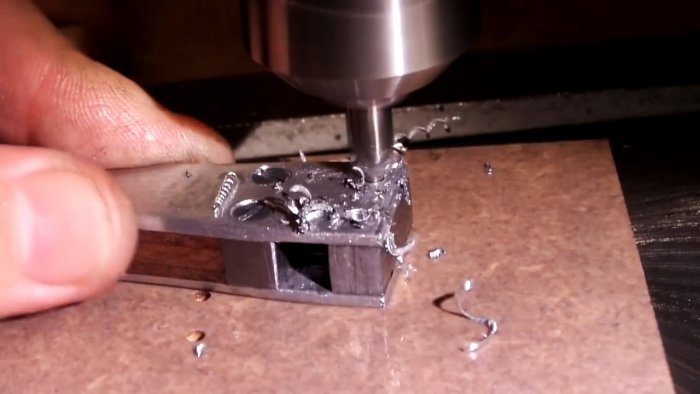

Затем на втором конце делается 4 отверстия для фиксации коротких вставок. При желании можно отшлифовать перемычку по бокам, придав ей плавные формы. Затем в раззенкованных отверстиях нарезается резьба, и в них закручиваются винты. Они фиксируют вставки, и прикручивают деталь к квадрату рукоятки.
Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

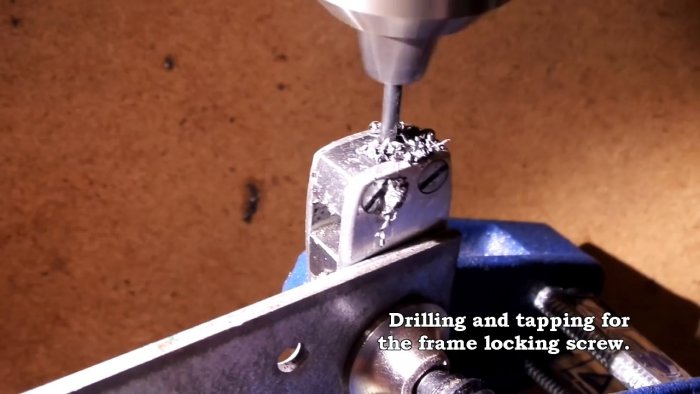

На торце перемычки сверлится отверстие сквозь первую вставку. В нем нарезается резьба под установку регулировочного винта.
Как сделать надежный лобзик для фигурной резки

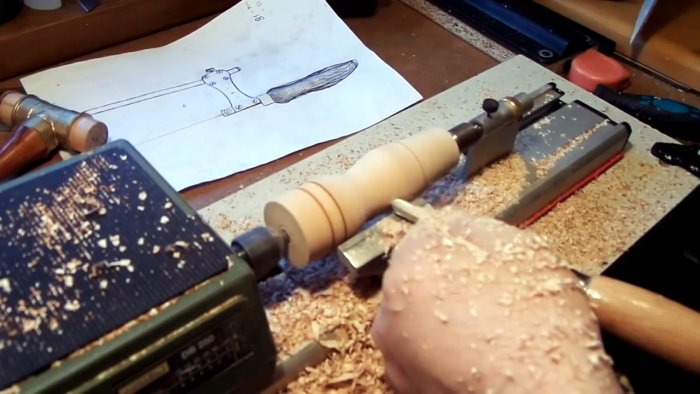

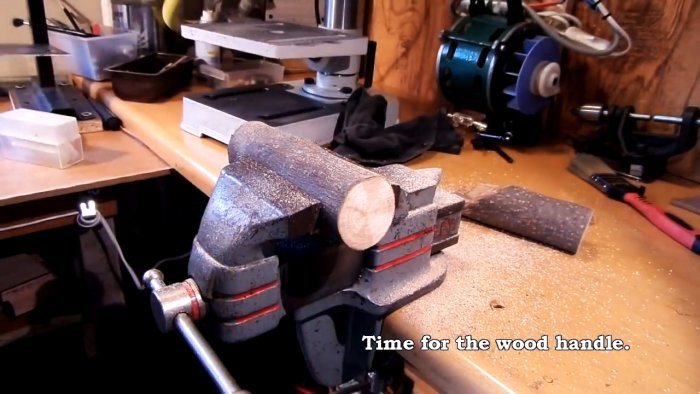

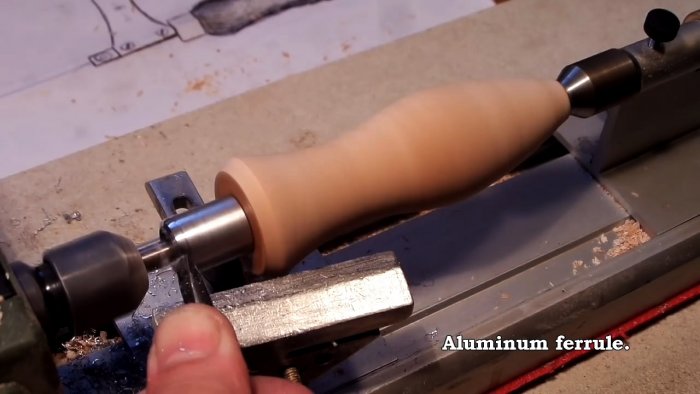

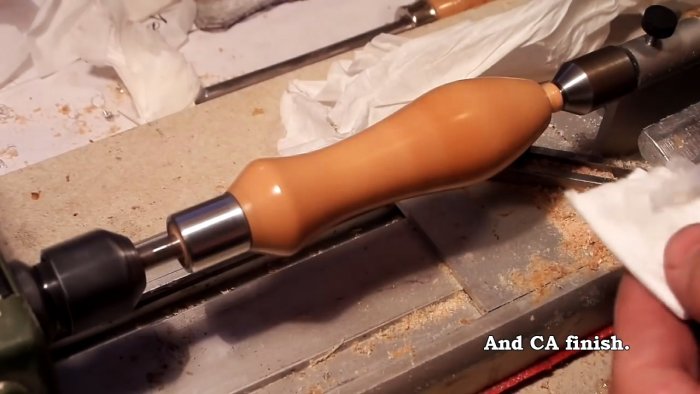

Из дерева вытачивается рукоятка. Затем на квадрате под ее установку стачиваются грани, и она сажается на клей. Сразу же стоит пропитать рукоятку маслом.
Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

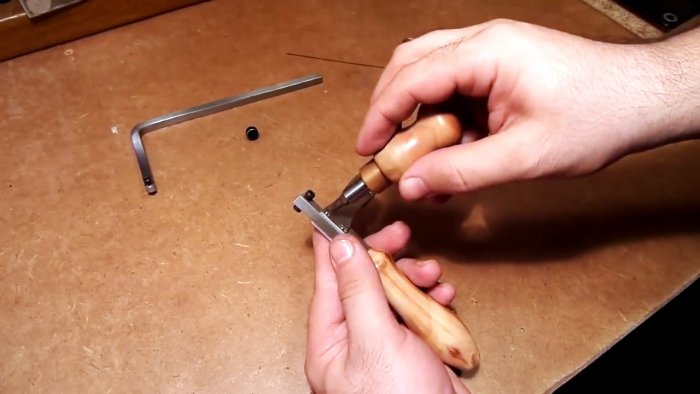

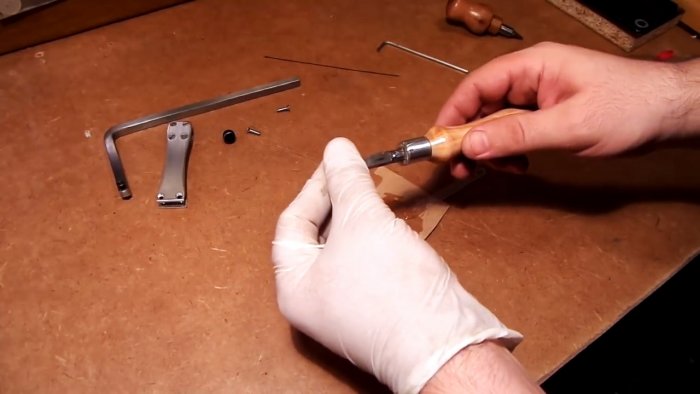

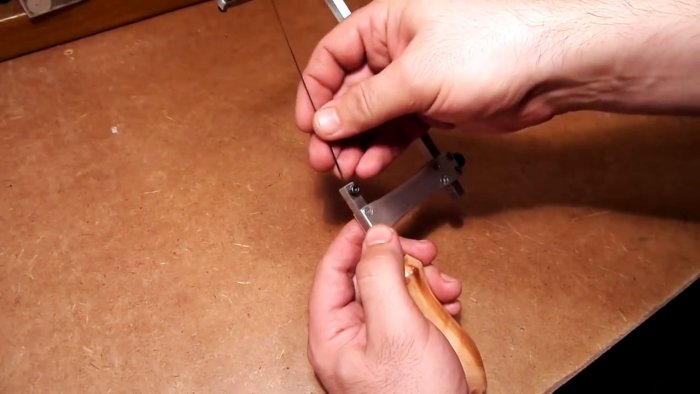

Для сборки лобзика нужно прикрутить перекладину на квадрат рукояти, вставить Г-образную часть рамки в зазор между вставками. Затем зажимается пилочка, немного натягивается и поджимается винтом верхняя скользящая часть рамки.
Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

Как сделать надежный лобзик для фигурной резки

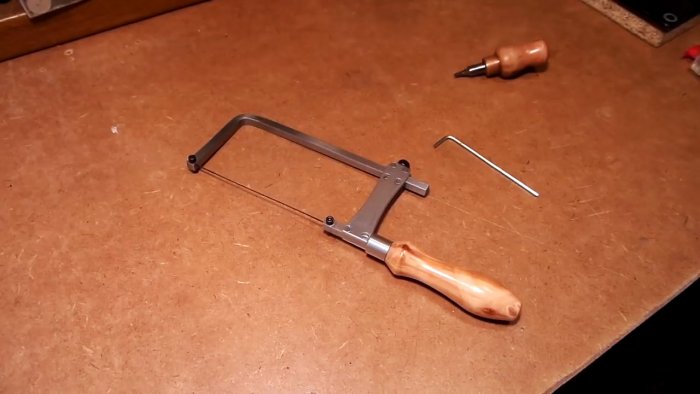

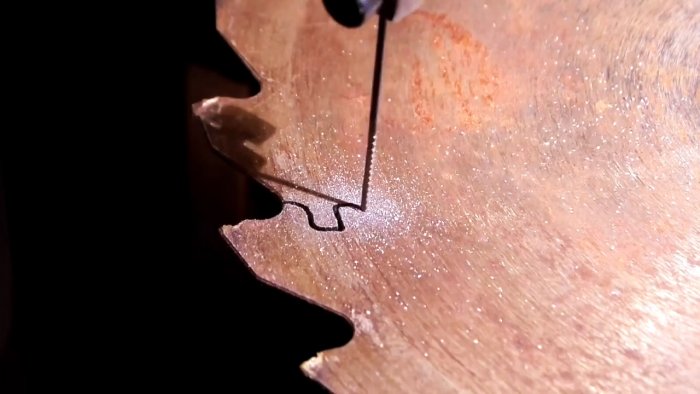

Полученный в результате лобзик благодаря использованию квадрата гарантированно не идет винтом, как многие заводские аналоги из тонкостенных трубок. Благодаря возможности регулировки он может использоваться совместно с пилочками разной длины, поэтому самоделка стоит потраченного на нее времени.
Как сделать надежный лобзик для фигурной резки
