Главная » Мастерская » Как из старого маломощного мотора сделать полезный станок для фигурной резки металла
Для фигурной резки кровельных материалов из листового металла и стальных листов, используется насадка на дрель сверчок. Такие высечные ножницы режут отлично, но их сложно удерживать в руках, поэтому вырез получается с отклонениями по разметке. Чтобы устранить этот недостаток насадки, можно сделать на ее основе небольшой легкий станок.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Материалы:


  • фанера;
  • высечные ножницы для дрели - http://ali.pub/3j4fd3
    Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

  • электродвигатель;
  • монтажные уголки – 2 шт.;
  • кнопка включения;
  • провод с вилкой.

Процесс изготовления станка

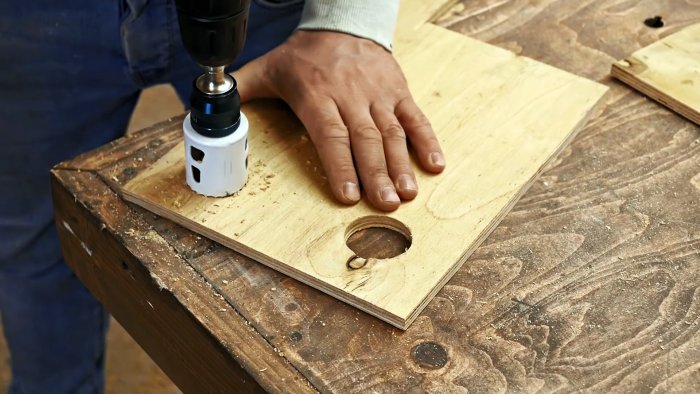

Из фанеры нужно изготовить хомут для крепления насадки. Для этого вырезается 2 детали в виде колец с проушиной.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

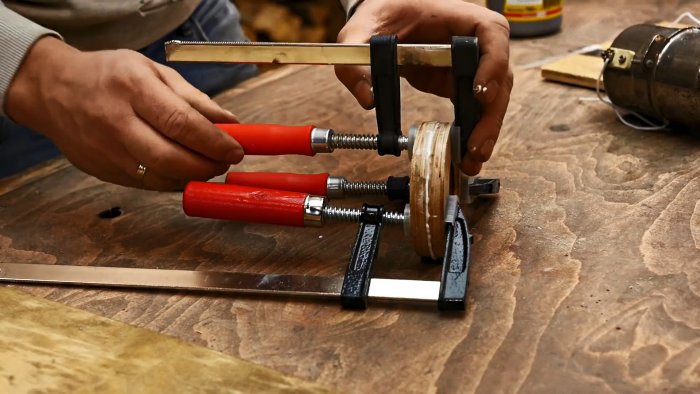

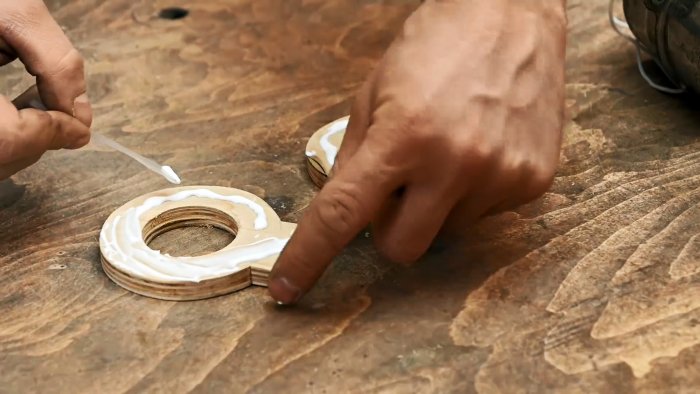

Они склеиваются вместе.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

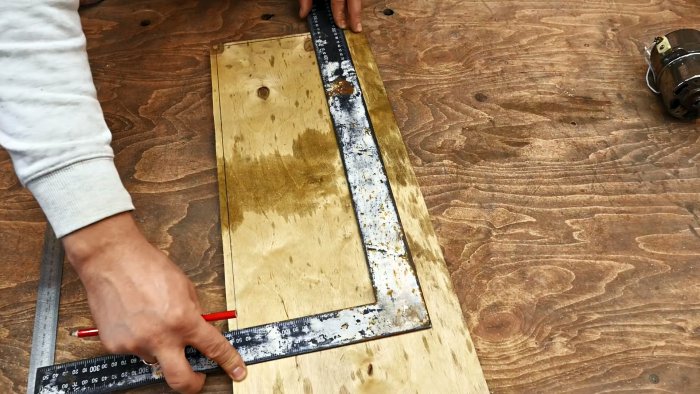

Для изготовления корпуса станка необходимо вырезать из фанеры 4 прямоугольника.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

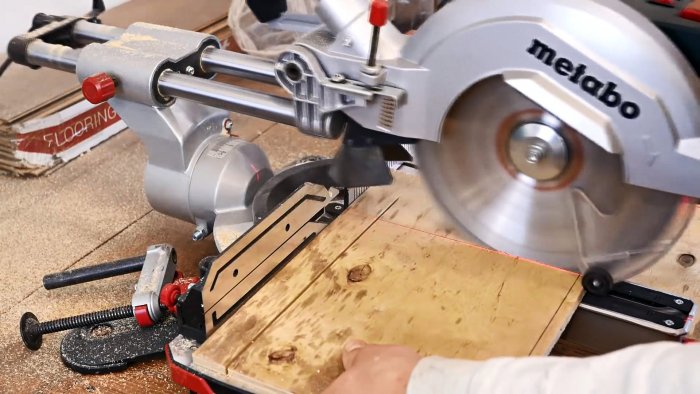

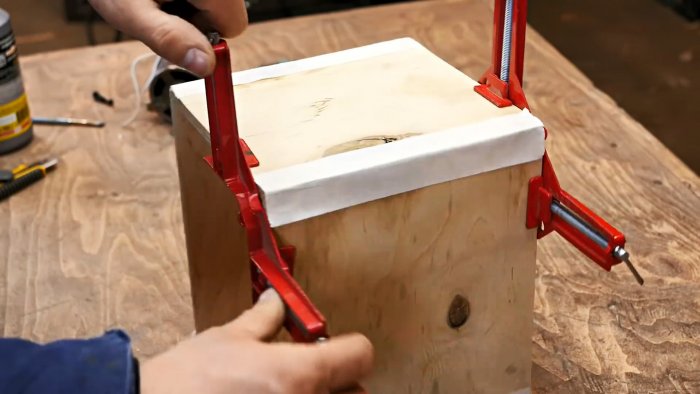

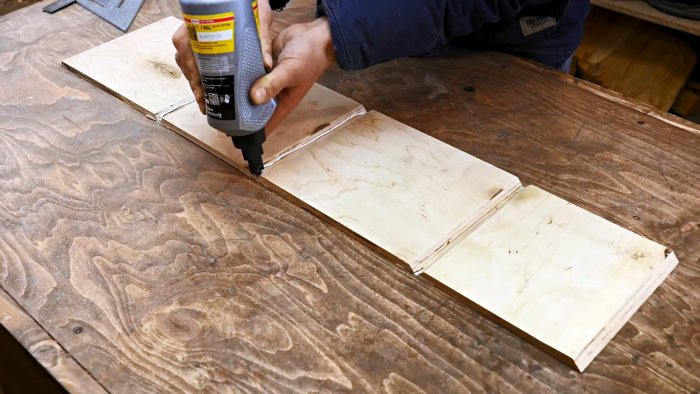

Их размер подбирается в зависимости от габаритов двигателя. На каждой заготовке подрезаются 2 противоположные фаски под 45°. Затем детали соединяются малярным скотчем в линию, фаски смазываются клеем, и заготовки склеиваются в короб. По углам он дополнительно фиксируется саморезами.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

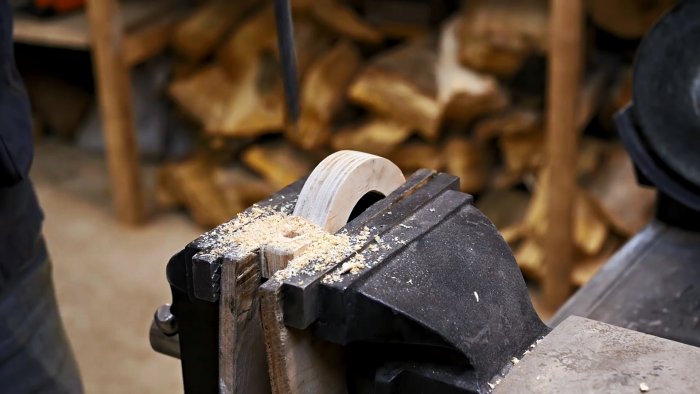

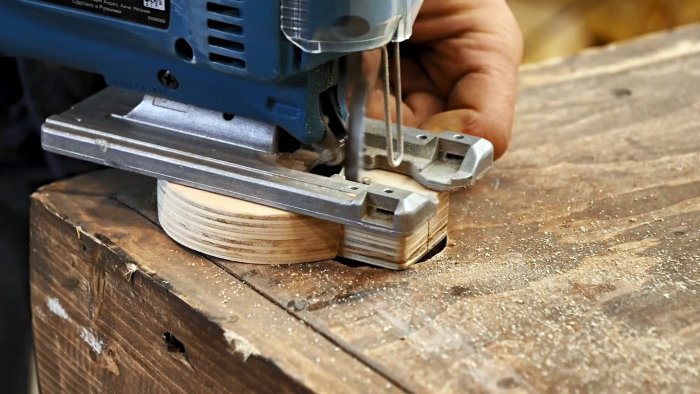

Когда заготовка хомута высохнет, ее нужно отшлифовать. Затем проушина разрезается вдоль внутрь кольца. Сбоку в ней просверливается отверстие, чтобы стягивать ее болтом М6.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

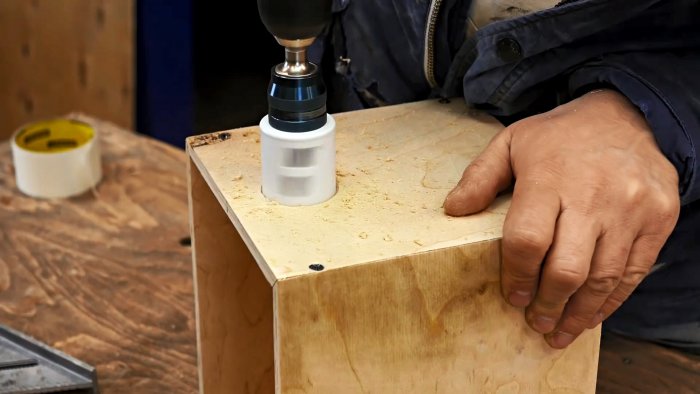

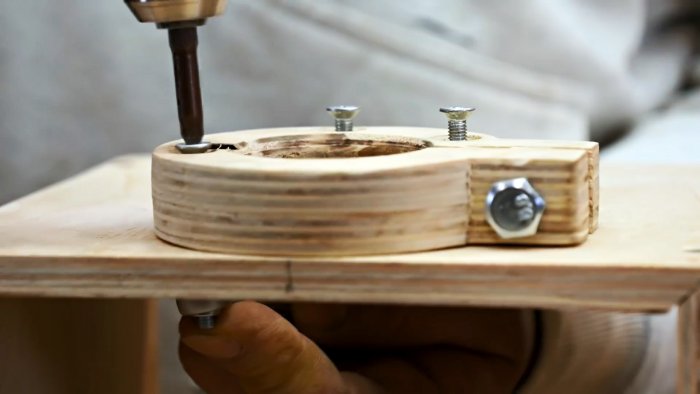

В коробе делается отверстие. Нужно его сопоставить с кольцом хомута, и прикрутить последний с наружной стороны.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

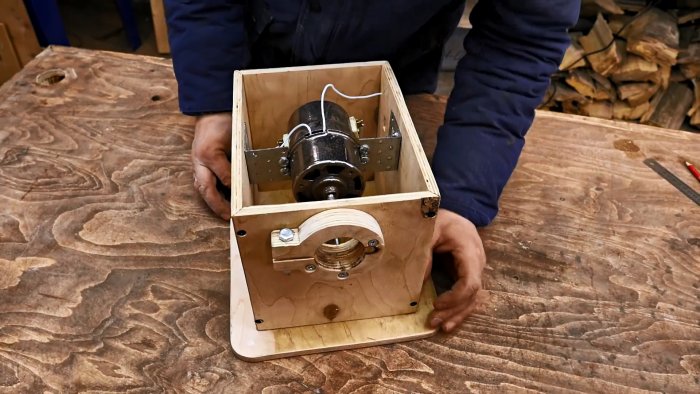

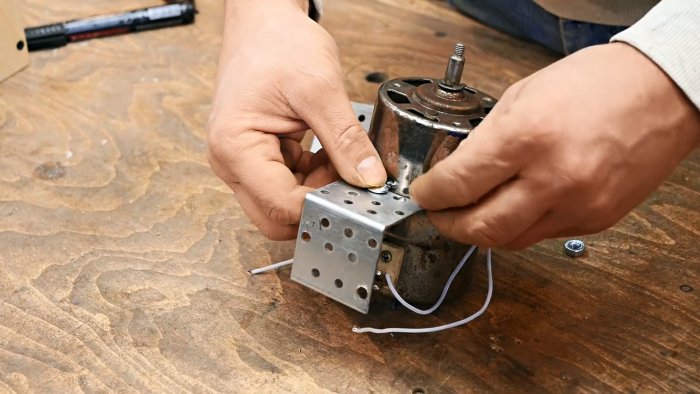

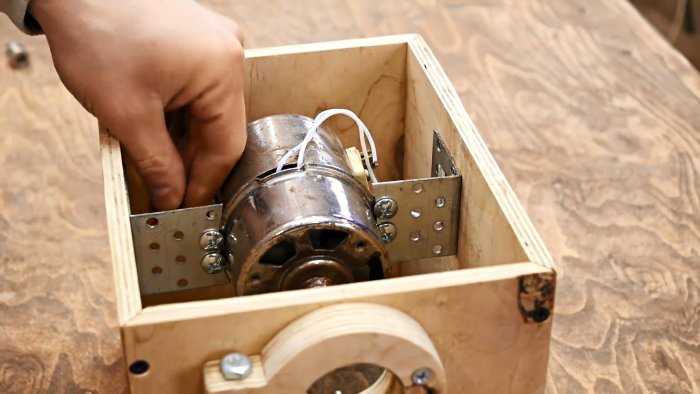

К корпусу двигателя прикручивается 2 уголка. С ними тот должен плотно входить внутрь короба. Мотор прикручивается так, чтобы вал выходил на центр отверстия с хомутом.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

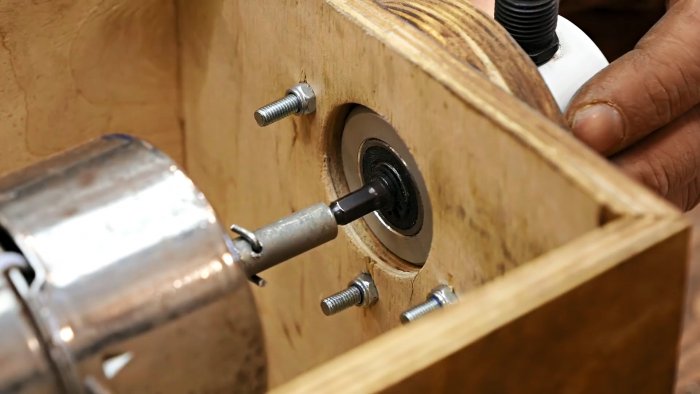

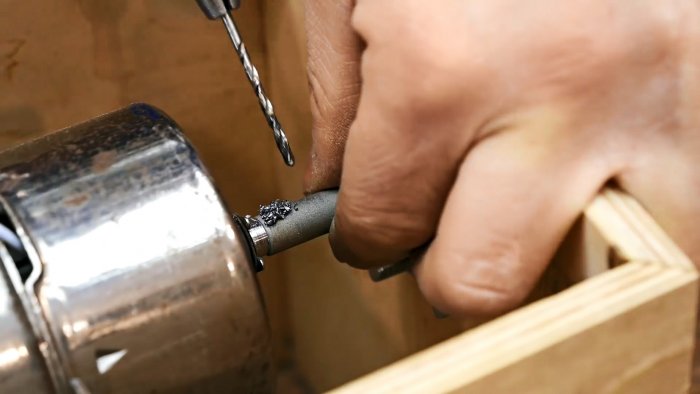

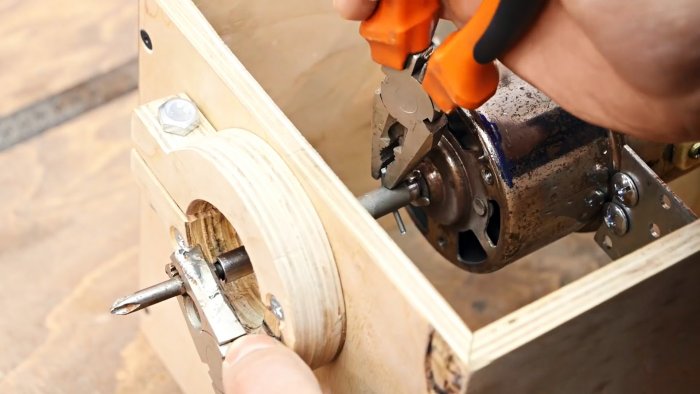

На вал двигателя набивается втулка из трубки. Ее нужно зафиксировать. Для этого просверливается отверстие в валу и втулке, затем забивается штифт.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

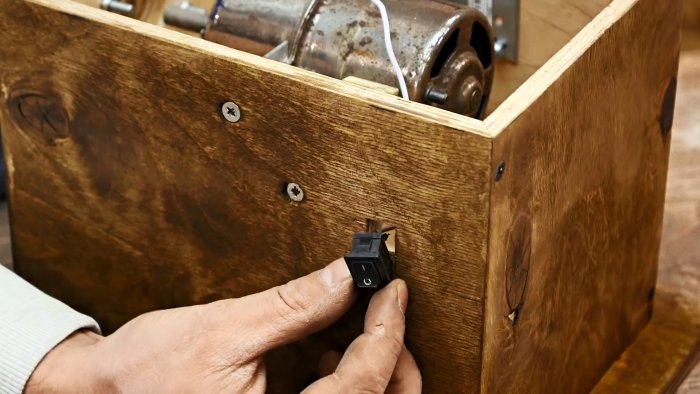

Из фанеры вырезается дно для короба. Оно прикручивается, и станина окрашивается. Сбоку врезается кнопка включения. Через нее к двигателю прокладывается кабель питания с вилкой.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

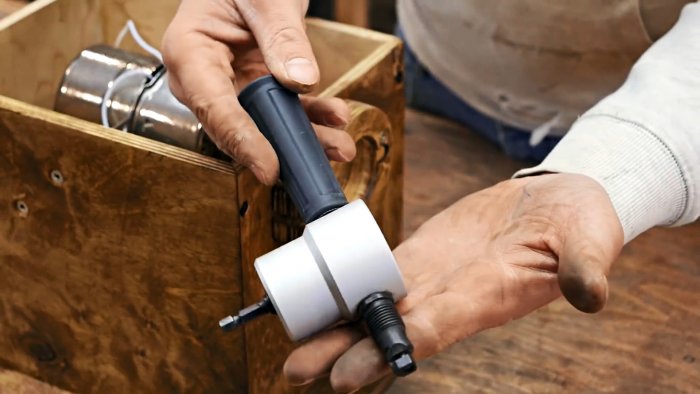

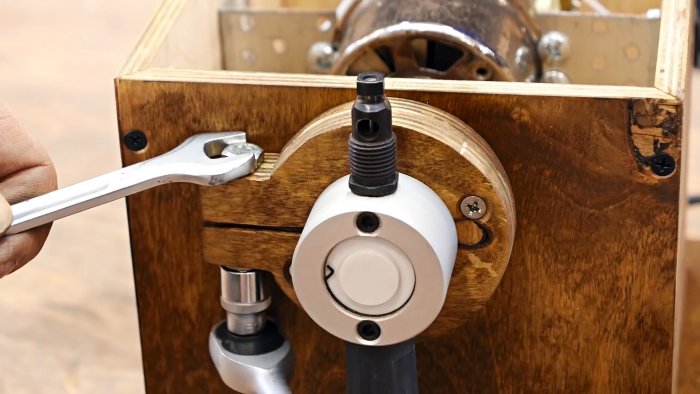

В хомут вставляются высечные ножницы. Их вал должен плотно войти во втулку. Затем хомут поджимается.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

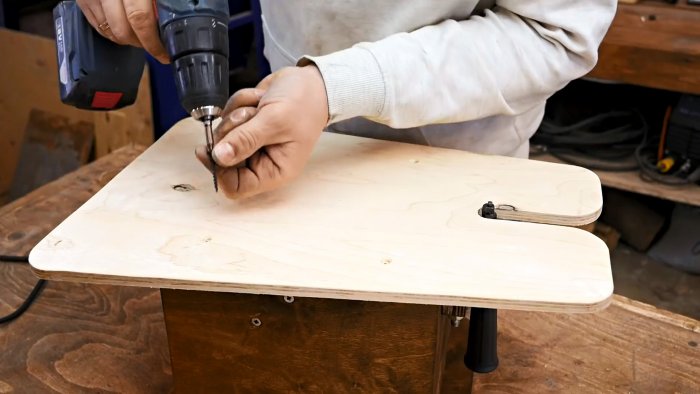

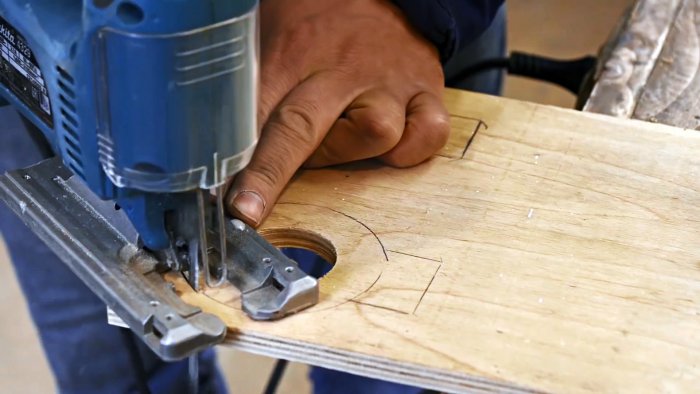

В завершение на станок прикручивается столешница из фанеры с вырезом под ножницы.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

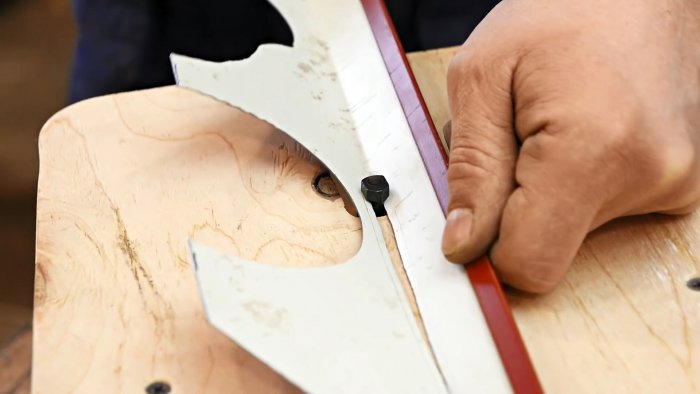

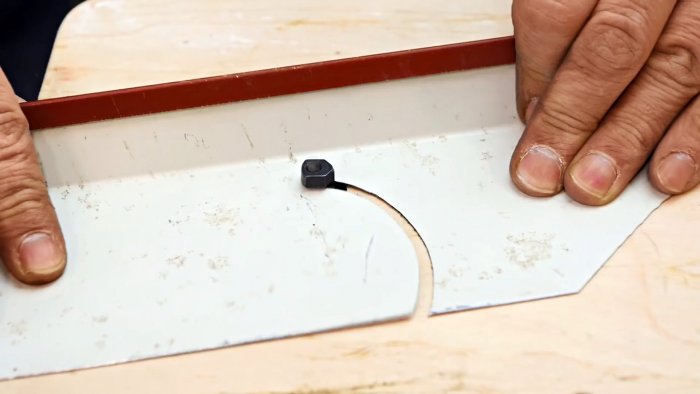

В результате получаем удобный станок для раскроя листовой стали. В зависимости от параметров ножниц, он может работать с металлом сечением до 1,2 или 1,8 мм. Также он отлично справляется с пластиком и тонкой фанерой до 2 мм.
Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Как из старого маломощного мотора сделать полезный станок для фигурной резки металла

Смотрите видео
