Насадка высечные ножницы на дрель, также известная как «Сверчок», весьма эффективна в раскрое листового металла и выполнении фигурной резки. Однако работать с ней с высокой точностью на мелких деталях не получается. Чтобы использовать возможности «Сверчка» на полную, стоит сделать под него станок.
Как сделать простой станок для фигурной резки металла из дрели

Материалы:


  • насадка на дрель высечные ножницы, приобретите на АлиЭкспресс - http://ali.pub/4i76bp;
  • дрель;
  • листовая сталь;
  • профильная труба 20х20 мм;
  • винт с потайной головкой 6 шт.;
  • стальная труба.

Изготовление раскройного станка

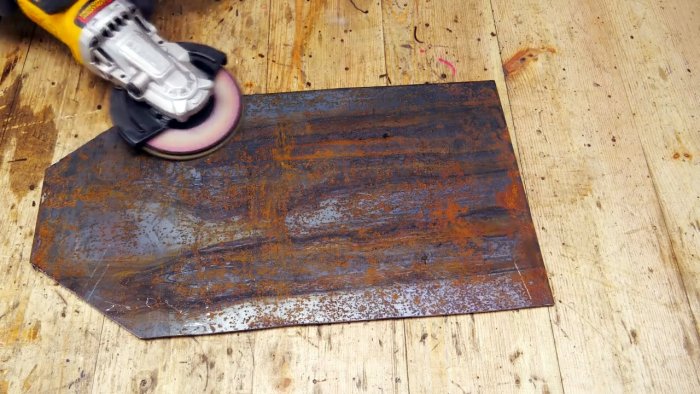

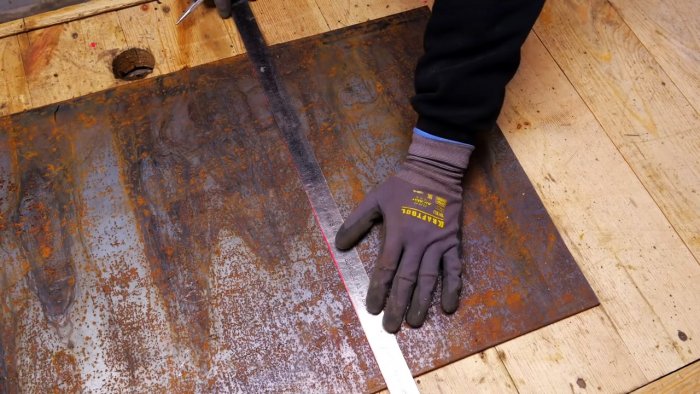

Из листовой стали нужно сделать столешницу станка. Она может быть прямоугольной или обрезанной с одной стороны под трапецию. Размер столешницы подбирается в зависимости от того, насколько крупные заготовки в дальнейшем придется резать на станке.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

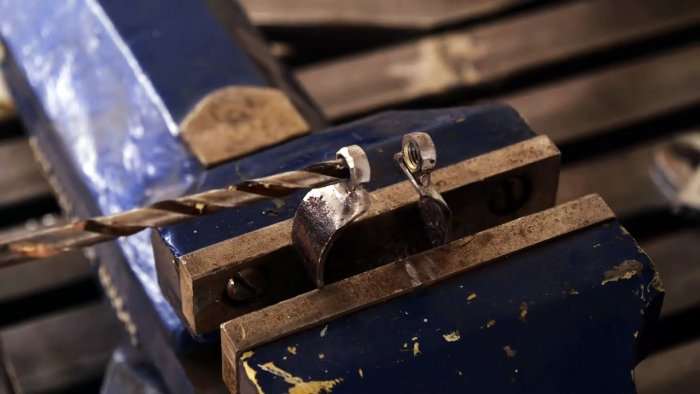

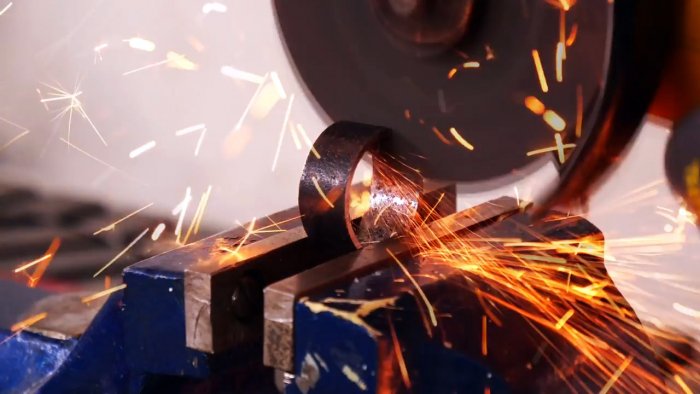

Далее нужно изготовить крепление для дрели. Оно представляет собой хомут на стойке. Хомут делается из стальной трубы, внутренний диаметр которой достаточен для зажатия цилиндрического корпуса дрели перед патроном. От трубки отрезается узкое кольцо, затем оно разрезается, и на его края наваривается по гайке. После этого в гайки вкручивается болт, и хомут готов. Перед этим в одной гайке со стороны головки болта нужно срезать сверлом резьбу.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

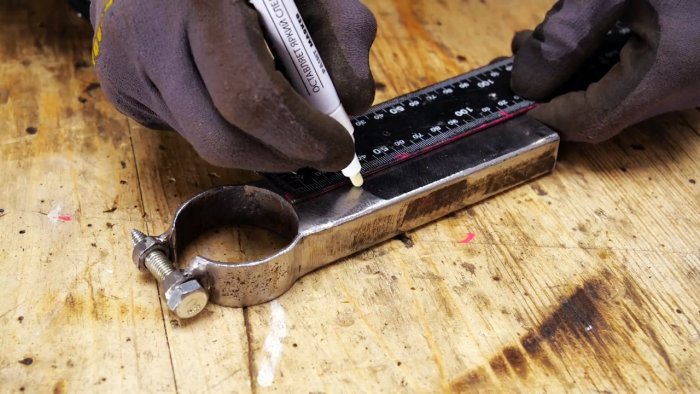

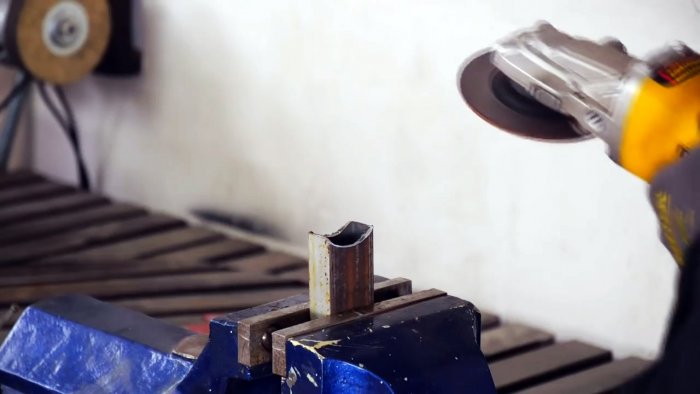

Полученный хомут нужно приварить на стойку. В качестве нее может использоваться обрезок профильной трубы. Ее торец протачивается под полукруг, и к нему приваривается хомут.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

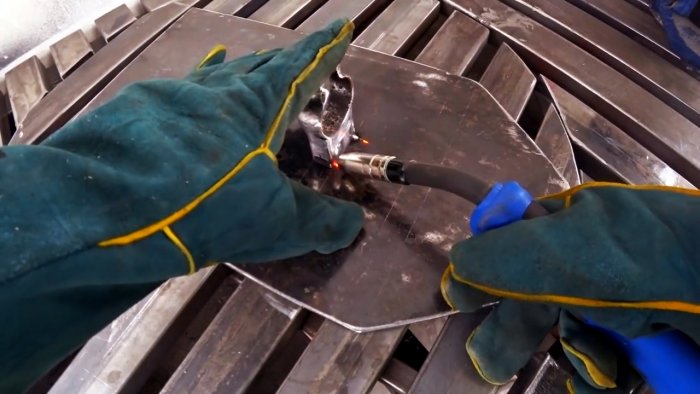

Стойка приваривается с обратной стороны столешницы.
Как сделать простой станок для фигурной резки металла из дрели

Ее высота должна быть такой, чтобы после установки в хомуте дрели и зажатия в ее патроне «Сверчка», режущая часть его ножа выступала над столешницей. Нужно выровнять стойку таким образом, чтобы в дальнейшем зажатые ножницы находились у трапециевидной части столешницы.

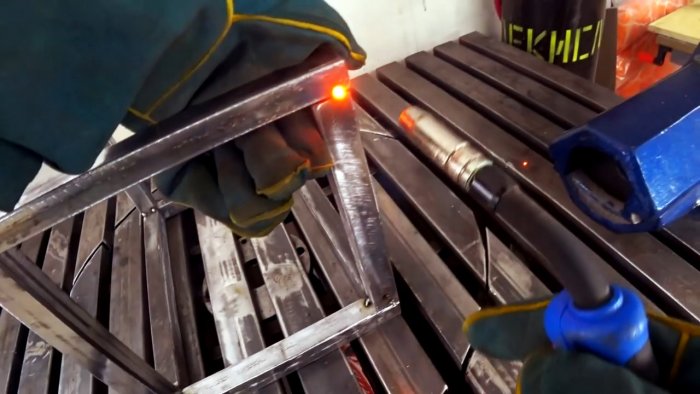

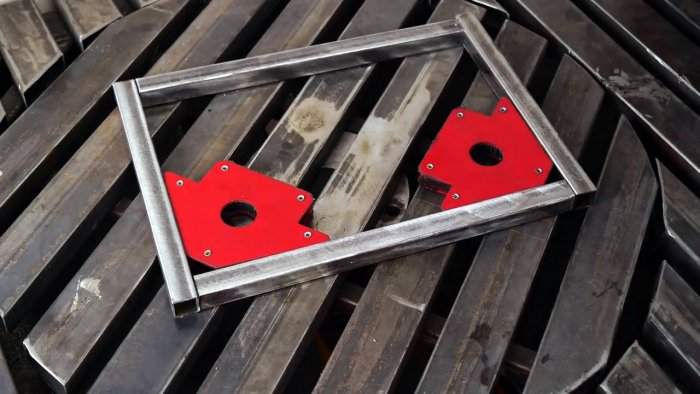

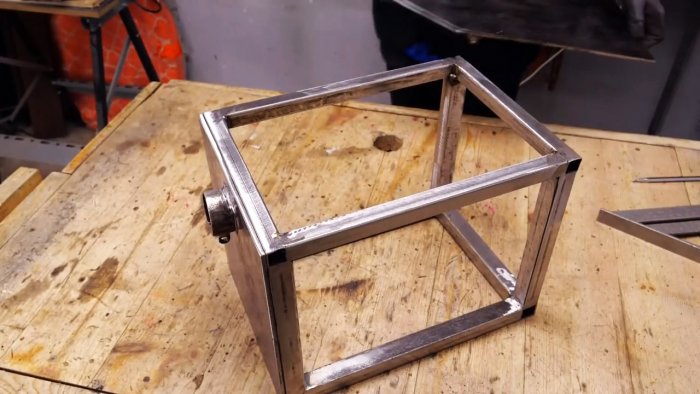

На следующем этапе из профильной трубы сваривается каркас станка в виде куба.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

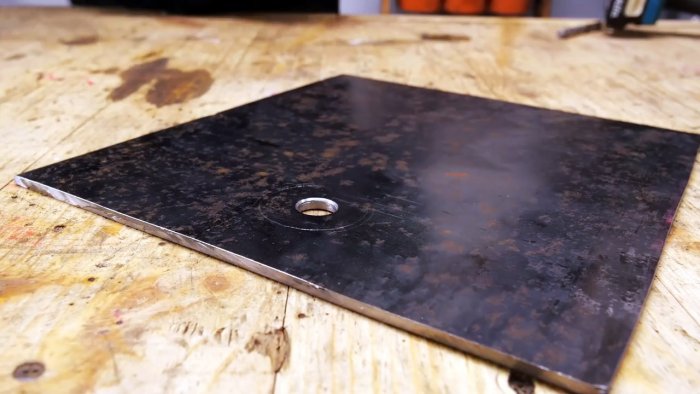

Он должен быть меньше столешницы, чтобы она выходила за его пределы трапециевидной частью. Из листовой стали вырезается передняя боковина станка.
Как сделать простой станок для фигурной резки металла из дрели

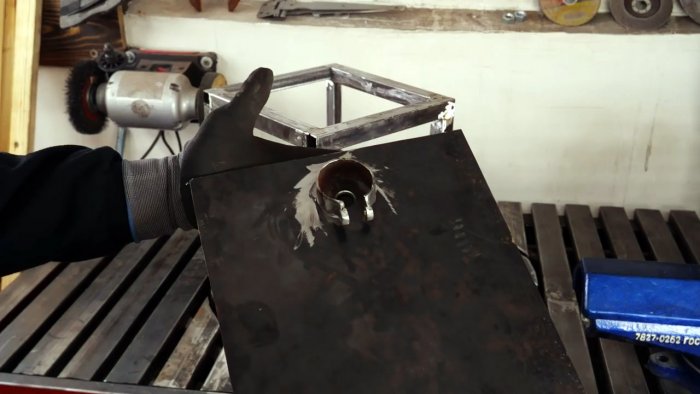

В ней сверлится отверстие под хвостовик сверчка, а вокруг него частично приваривается аналогичный хомут. Он будет зажимать насадку. Затем боковина приваривается к каркасу.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

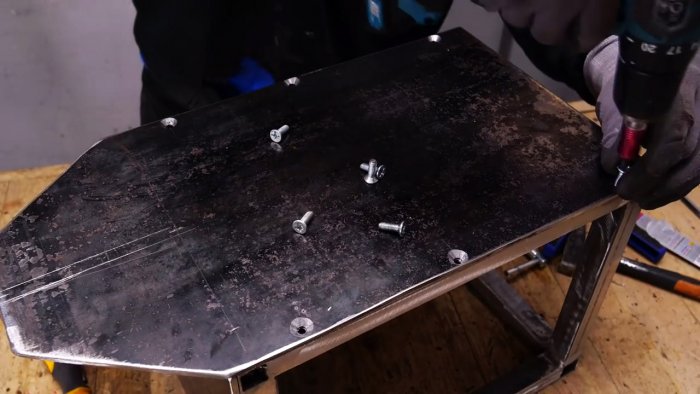

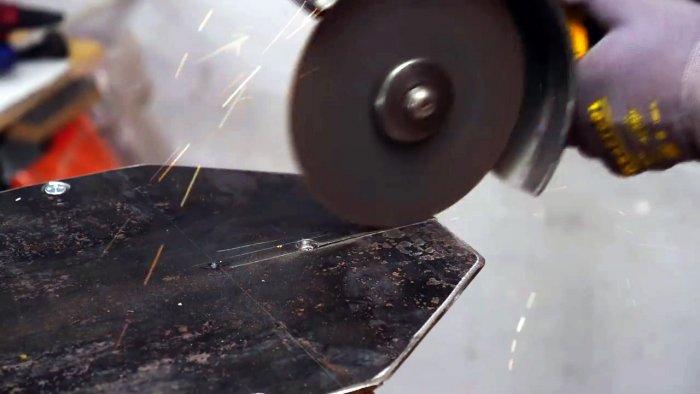

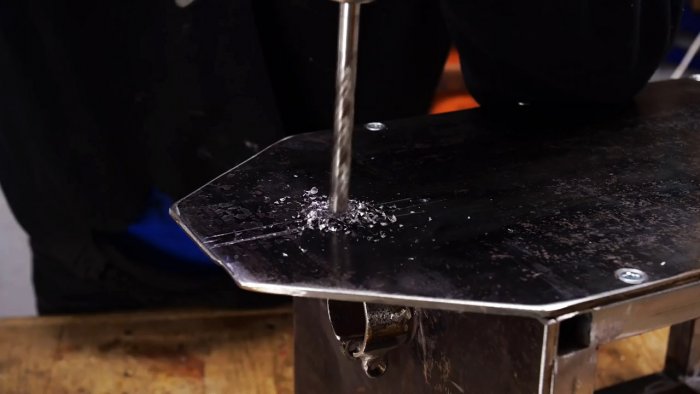

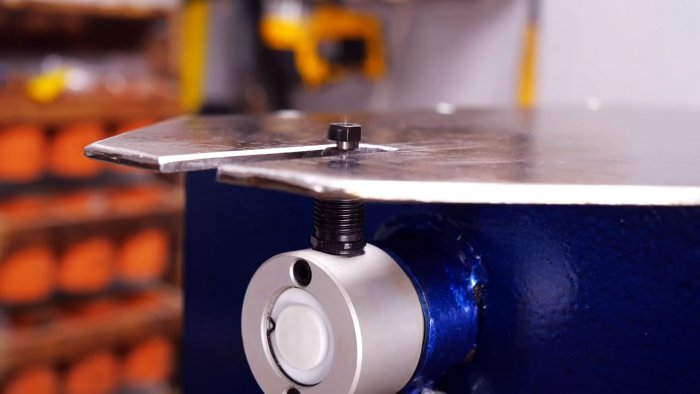

Далее нужно установить столешницу и сделать в ней вырез под вывод ножа «Сверчка». Он пропиливается вдоль на выступающей за пределы каркаса части столешницы. Сама столешница прикручивается к основанию на винты с потайной головкой. Так же можно установить пластиковые заглушки на открытые торцы профильных труб в каркасе, и покрыть все краской.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

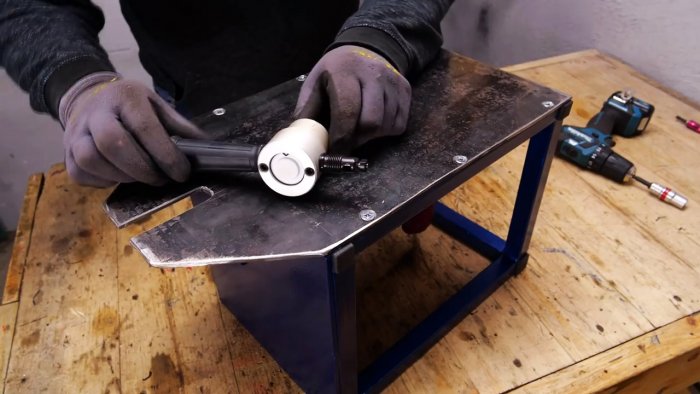

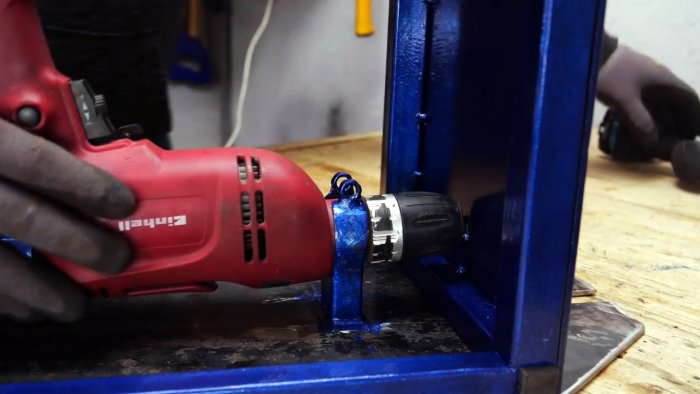

Чтобы воспользоваться станком, нужно его перевернуть и зажать дрель в хомуте под столешницей. Затем через отверстие в боковине завести хвостовик насадки и поджать его в патроне. Корпус «Сверчка» фиксируется хомутом на боковине.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

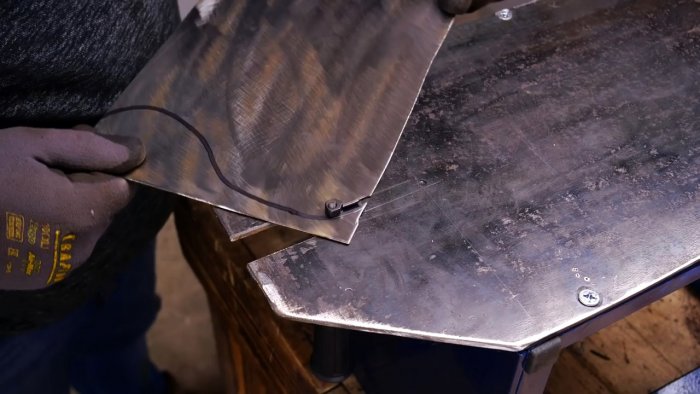

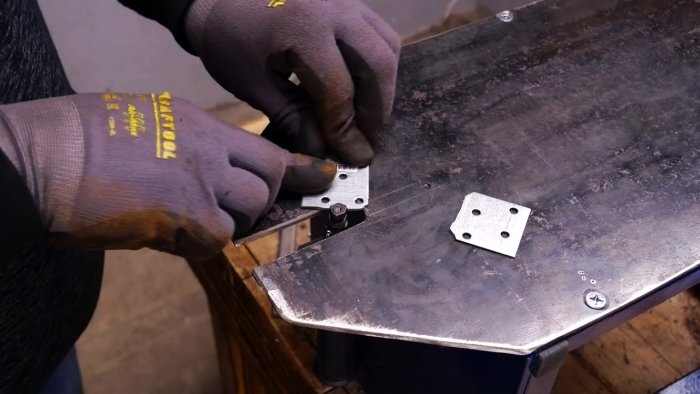

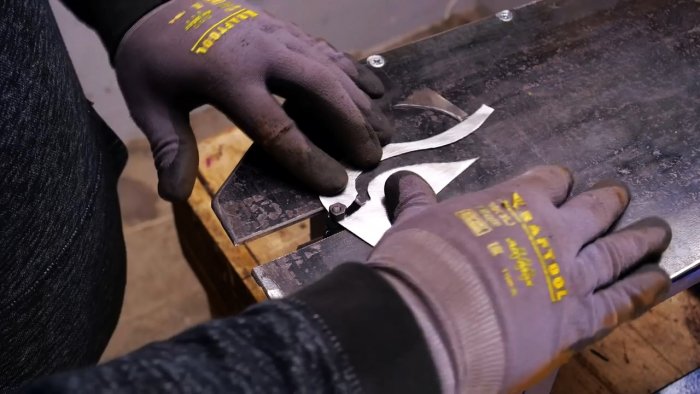

Полученный станок позволяет делать точную фигурную резку на небольших заготовках из листовой стали. Срез от него получается ровным и без загибов, поскольку деталь упирается в столешницу. В зависимости от модификации насадки, он берет листовую сталь толщиной до 1,5-1,8 мм.
Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели

Как сделать простой станок для фигурной резки металла из дрели
