Для быстрого фигурного раскроя деревянных заготовок можно сделать насадку на дрель или шуруповерт. Она работает по типу лобзика, поэтому если такого инструмента пока нет, то его можно успешно заменить самоделкой.
Как сделать насадку лобзик на дрель или шуруповерт

Основные материалы:


  • удлиненные гайки М8 – 2 шт.;
  • болты М8 и М10;
  • гайки М10 – 2 шт.;
  • листовая сталь;
  • старый подшипник с внешним диаметром до 40 мм;
  • канализационная труба 50 мм;
  • деревянные заготовки;
  • хомут;
  • пилочка для лобзика;
  • пружина сжатия;
  • саморезы.

Процесс изготовления насадки


Удлиненные гайки соединяются шпилькой, затем ввариваются во внутреннюю обойму подшипника под углом.
Как сделать насадку лобзик на дрель или шуруповерт

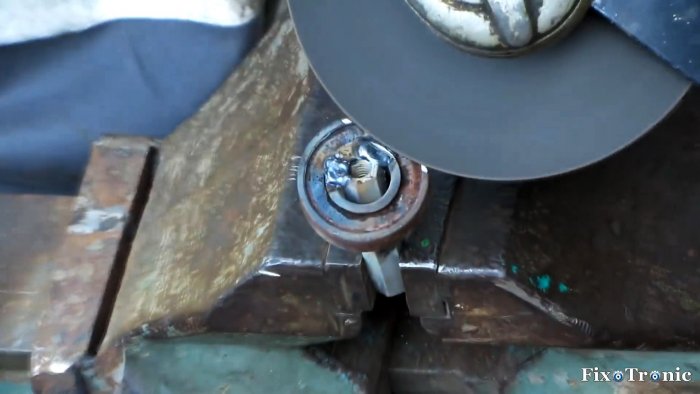

Далее лицевая сторона подшипника заваривается накладкой из листовой стали. Заготовка зажимается в патроне дрели и слегка обтачивается на гранях.
Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт

Затем на дрель надевается канализационная труба.
Как сделать насадку лобзик на дрель или шуруповерт

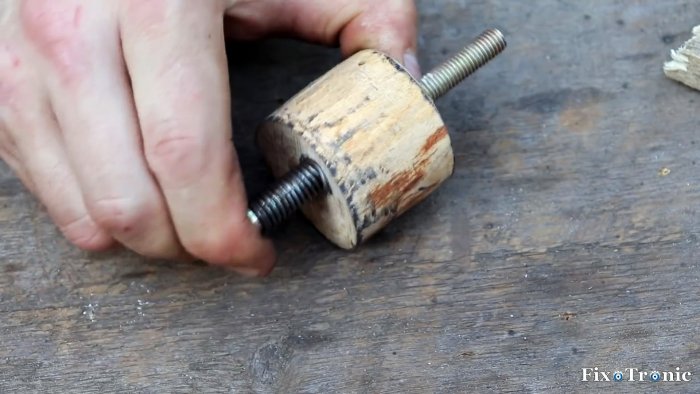

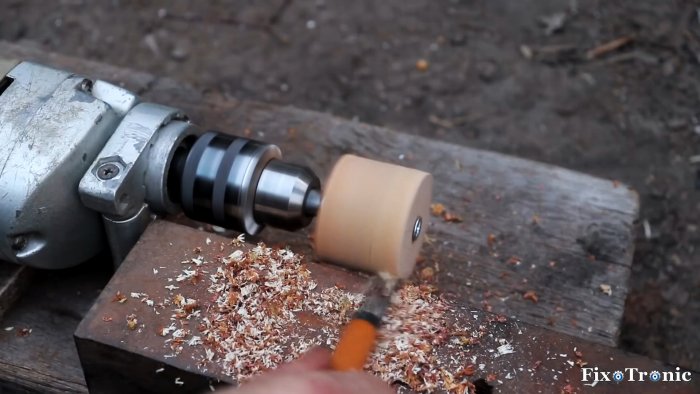

Из дерева вытачивается 2 заглушка в трубу. Они просверливаются по центру, зажимаются болтами и обтачиваются.
Как сделать насадку лобзик на дрель или шуруповерт

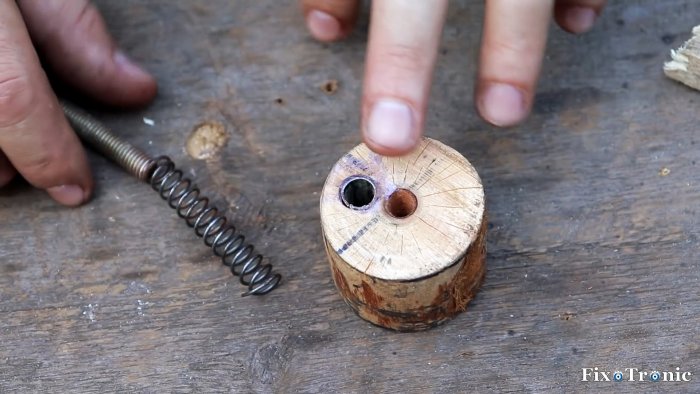

В одной заготовке сверлится отверстие со смещением. В него запрессовывается металлическая втулка.
Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт

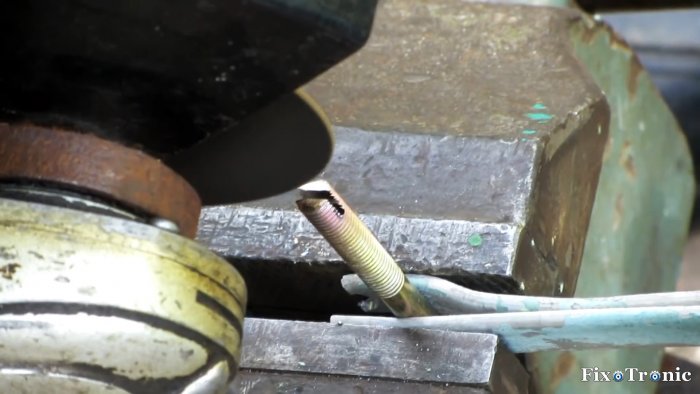

Далее вставляется длинный болт с разрезом с торца на глубину 30-35 мм.
Как сделать насадку лобзик на дрель или шуруповерт

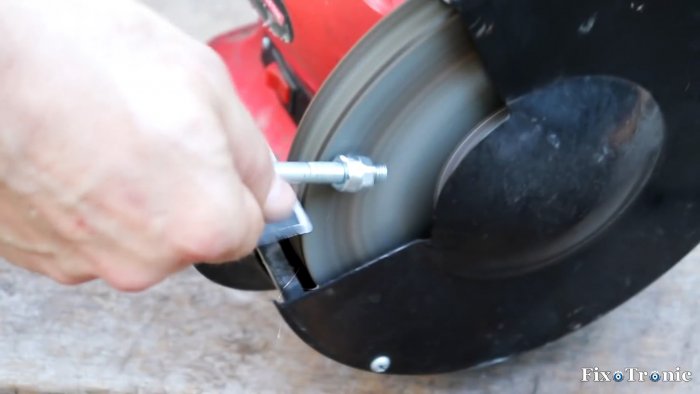

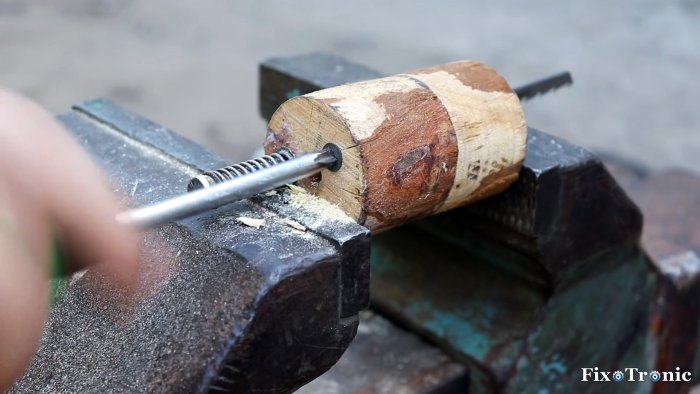

На болт перед установкой надевается пружина. Со стороны среза на него накручиваются гайки со сточенными гранями.
Как сделать насадку лобзик на дрель или шуруповерт

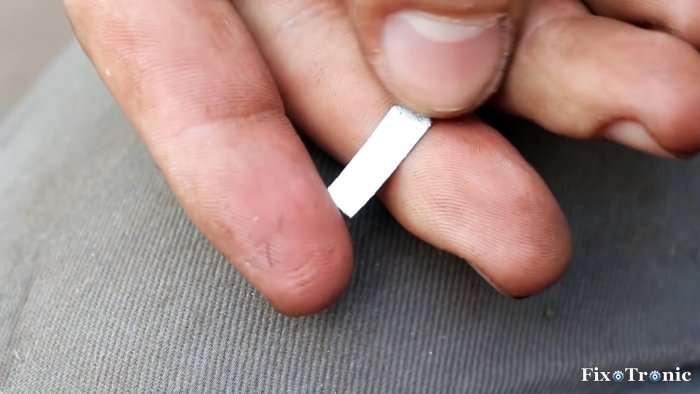

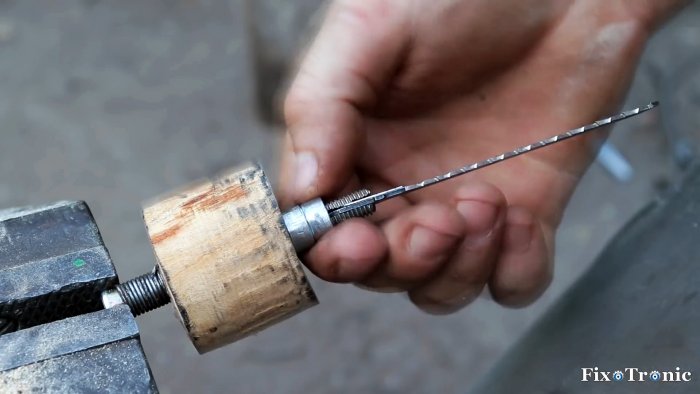

В разрез болта вставляется пилочка от лобзика и расклинивается металлическими вставками. Затем полотно зажимается выкручиванием гаек.
Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт

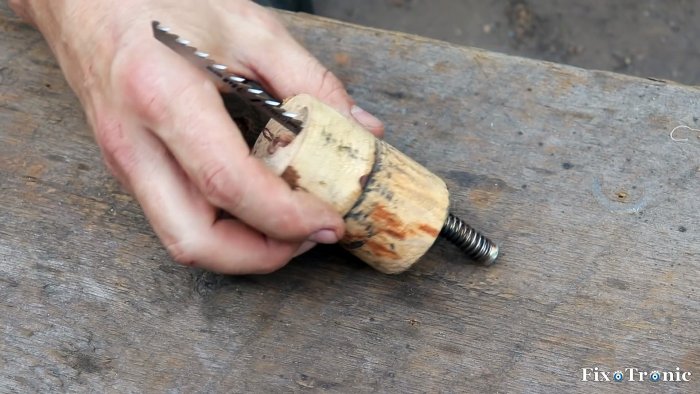

Во второй заглушке сверлится более широкое смещенное отверстие, и она надевается поверх пилочки. Затем ее необходимо прикрутить к нижней заглушке саморезом.
Как сделать насадку лобзик на дрель или шуруповерт

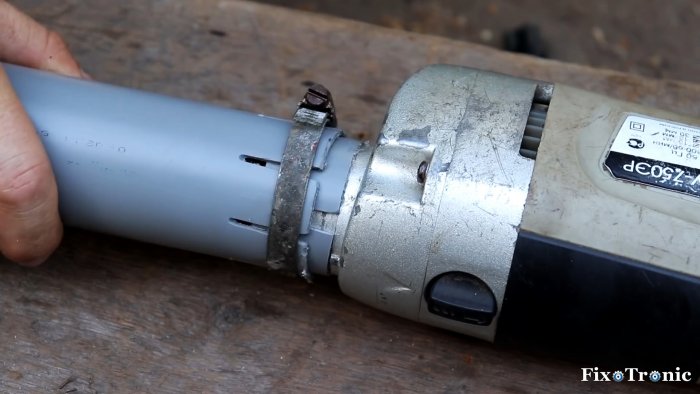

Заглушки с полотном запрессовываются в трубу. Если они входят свободно, их необходимо подмотать скотчем. На трубе со стороны примыкания к дрели делаются продольные надпилы, и она затягивается хомутом. Теперь при вращении эксцентрика болт с пилочкой будет толкаться вперед, и сразу же возвращаться за счет пружины.
Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт

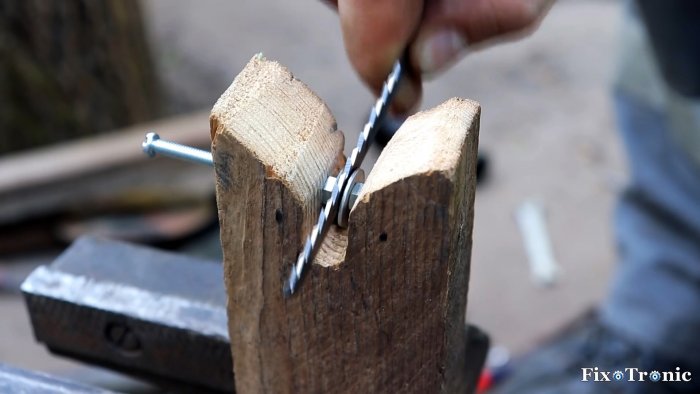

Далее из доски выпиливается направляющая подошва лобзика. С одного торца на ней вырезается клин, его вершина растачивается круглым напильником. Затем между рожками устанавливается болт с накрученными гайками и расположенными между ними двумя шайбами. Подошва прикручивается к заглушкам в трубе саморезами так, чтобы пилочка располагалась между шайбами.
Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт

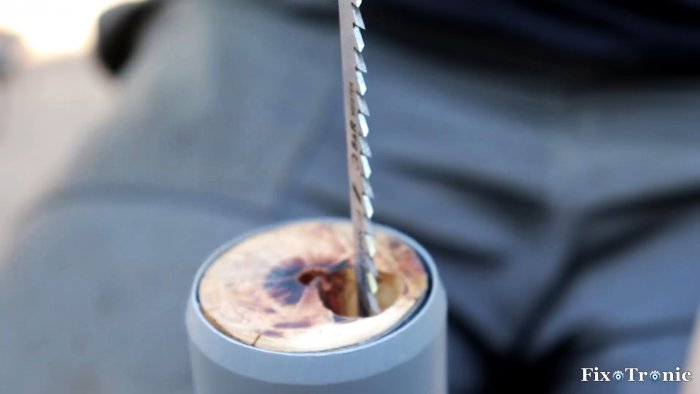

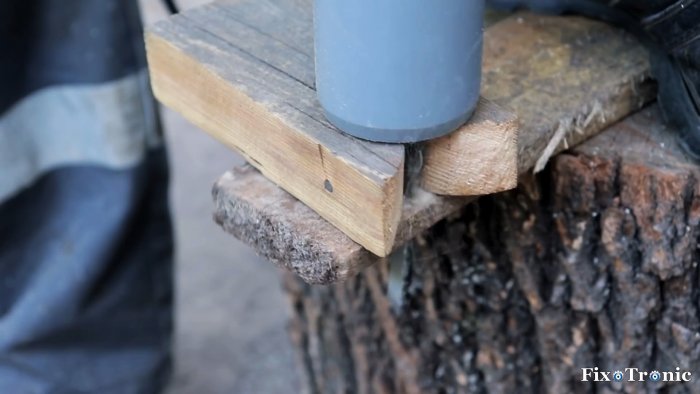

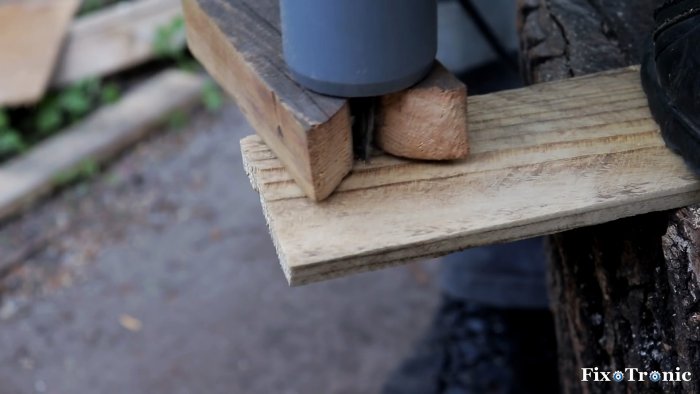

Насадка-лобзик в работе:
Как сделать насадку лобзик на дрель или шуруповерт

Как сделать насадку лобзик на дрель или шуруповерт
