Профессионально занимаясь ремонтом электроники ежедневно приходится вручную выкручивать и закручивать сотни винтов. Это требует времени и сил, поэтому при возможности стоит обзавестись электроотверткой. Ее можно купить или сделать своими руками.
Как сделать удобную недорогую аккумуляторную электроотвертку

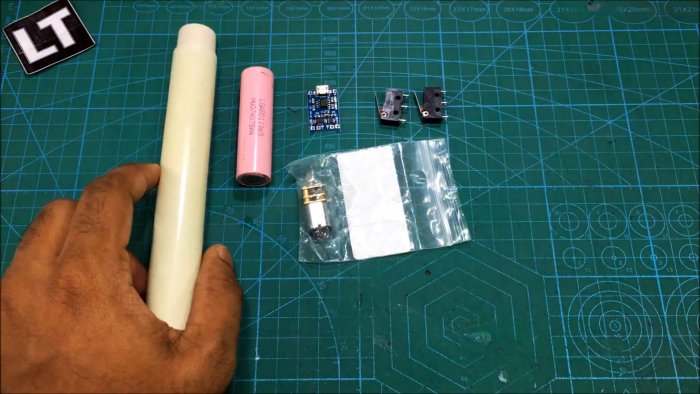

Материалы:


  • ПВХ труба d25 мм;
  • концевые выключатели 3-контактные – 2 шт.;

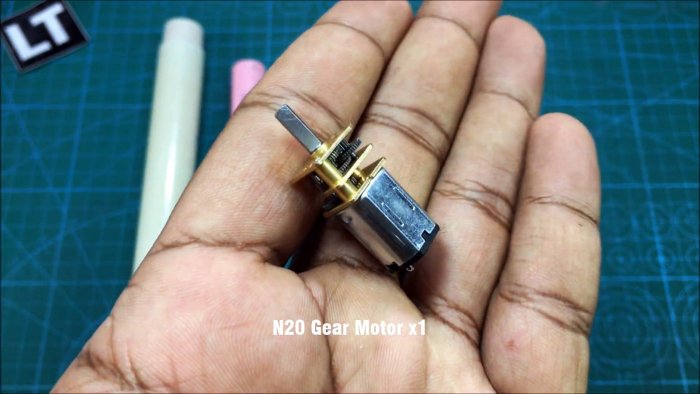

  • редукторный двигатель N20 - http://ali.pub/4lizju
    Как сделать удобную недорогую аккумуляторную электроотвертку

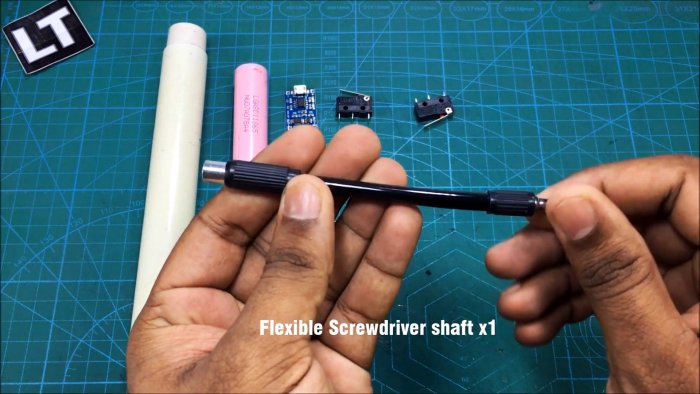

  • битодержатель или гибкий вал от электроотвертки;
  • модуль зарядного устройства Li-Ion TP4056 - http://ali.pub/4lizmd
  • повышающий преобразователь MT3608 - http://ali.pub/4lizr8
  • батарея 18650 - http://ali.pub/4942zo
  • провода;
  • эпоксидный клей;
  • листовой пластик;
  • суперклей
  • термоклей.

Как сделать удобную недорогую аккумуляторную электроотвертку

Изготовление электроотвертки

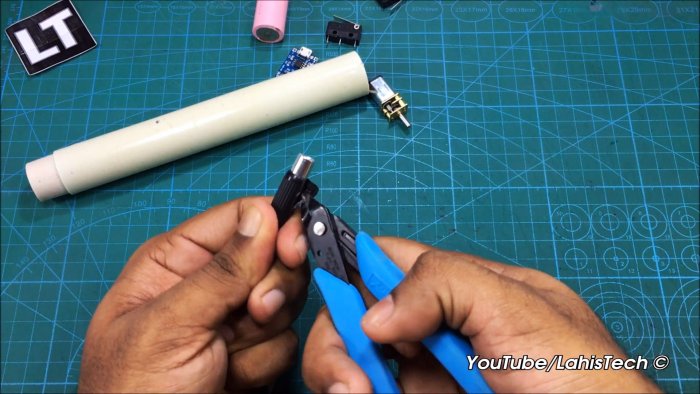

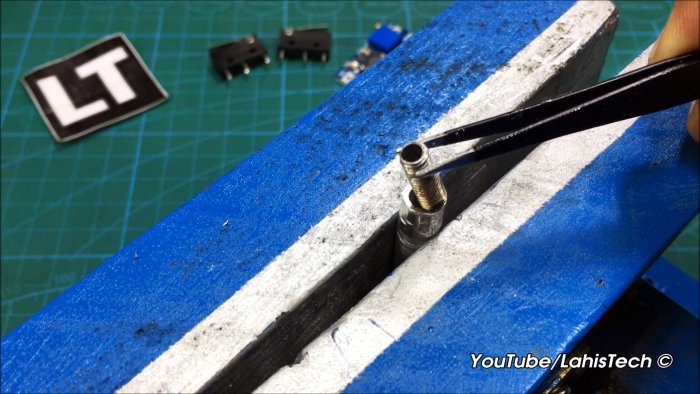

Если планируется использовать не отдельный битодержатель, а снимать его из гибкого вала для заводской электроотвертки, то его следует срезать перед сборкой отвертки.
Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

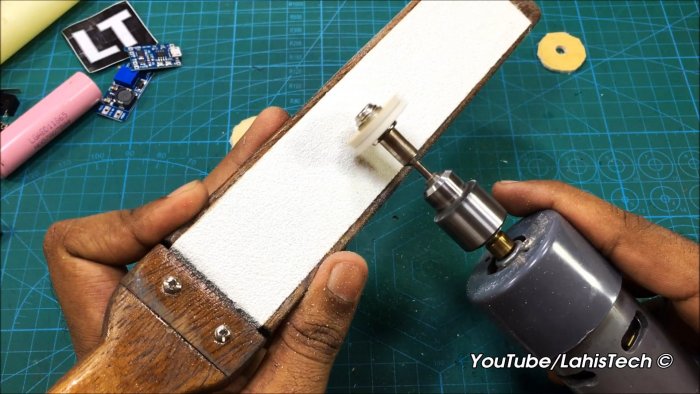

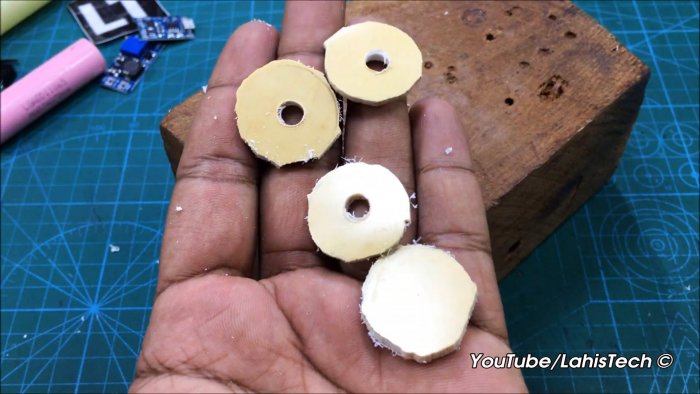

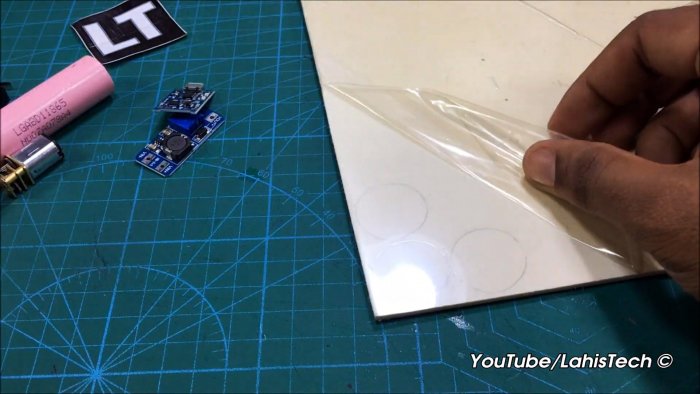

Далее из листового пластика вырезается 4 диска соответствующие внутреннему диаметру трубы. Их нужно отшлифовать. В 3-х дисках делаются центральные отверстия. Один из них будет надеваться на корпус двигателя, а через остальные 2 должен проходить битодержатель.
Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

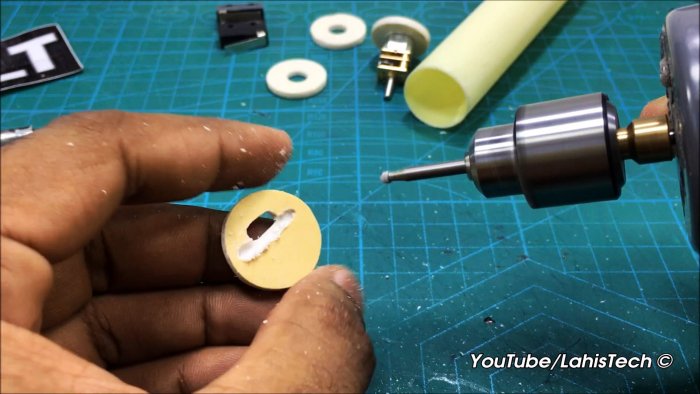

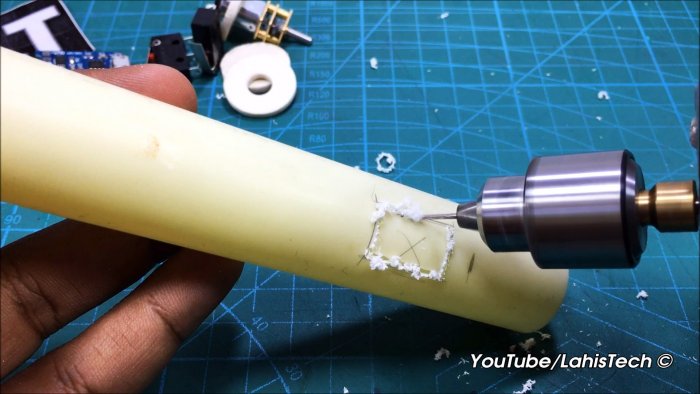

В ПВХ трубе вырезается окно под установку концевых выключателей. В глухом пластиковом диске нужно проделать отверстие под USB-порт с вырезом под вклейку платы модуля зарядного устройства.
Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

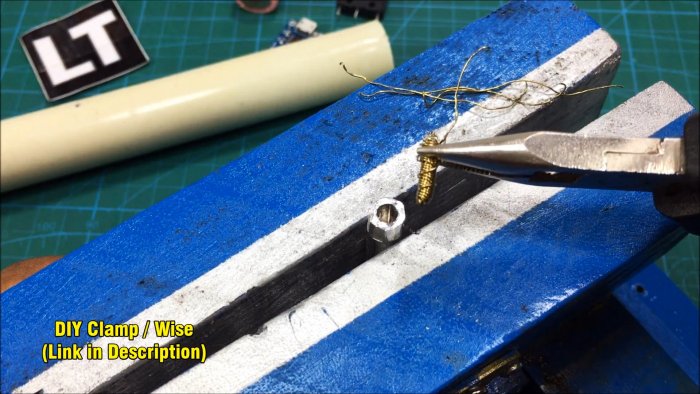

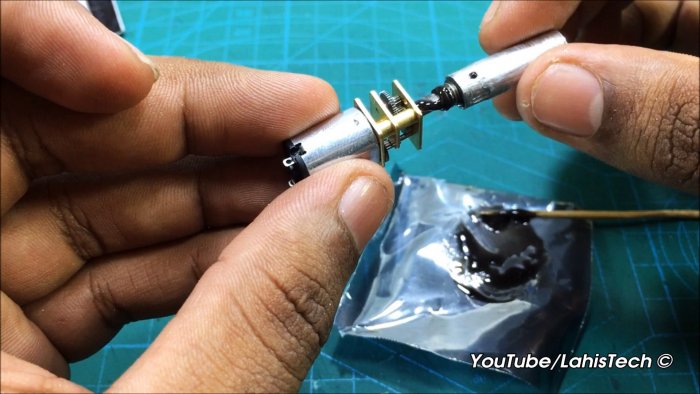

Далее необходимо вклеить битодержатель на вал редуктора мотора. Для этого можно использовать холодную сварку или эпоксидный клей.
Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

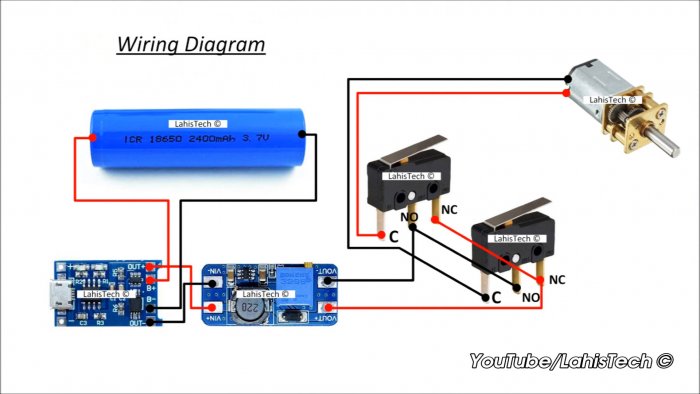

Электронная составляющая электроотвертки паяется согласно предложенной схеме.
Как сделать удобную недорогую аккумуляторную электроотвертку

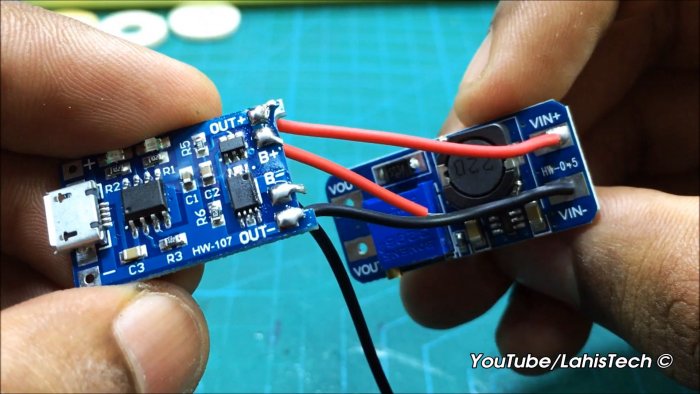

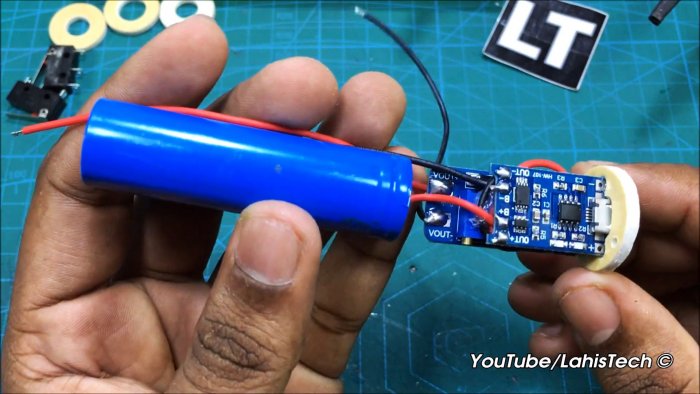

При этом модуль зарядного устройства приклеивается суперклеем к диску с разрезом под USB-порт. Рядом прикрепляется на термоклей преобразователь MT3608.
Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

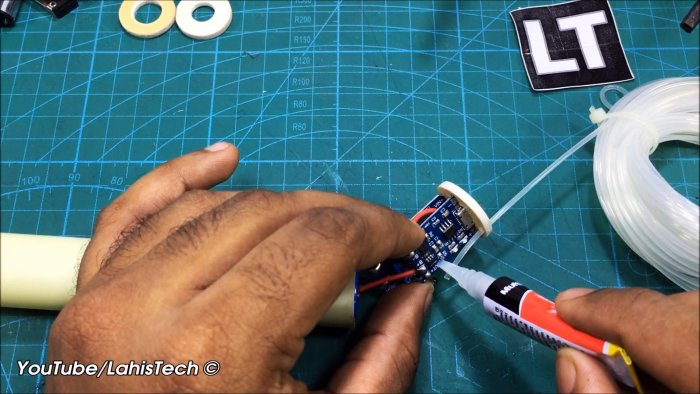

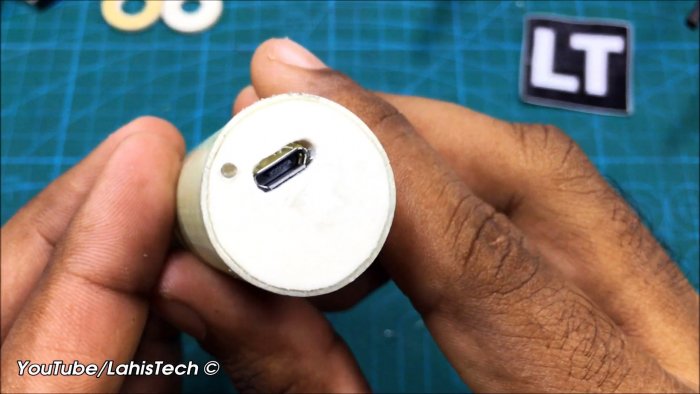

Батарея питания впаивается согласно схеме напрямую без использования прижимных контактов. Также требуется вывести на пластиковую крышку с USB-портом индикатор питания. Для этого нужно просто сделать в ней отверстие и вставить в него леску, направленную в светодиод.
Как сделать удобную недорогую аккумуляторную электроотвертку

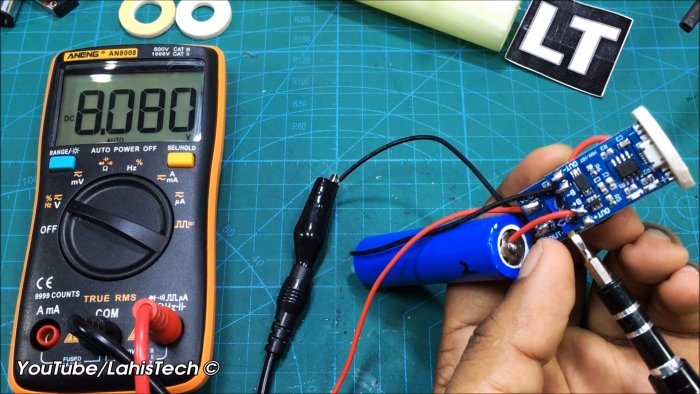

Регулируем выходное напряжение преобразователя.
Как сделать удобную недорогую аккумуляторную электроотвертку

После этого собранная электронная часть помещается в трубку, и ее торец заклеивается крышкой с USB-портом и индикатором. Затем отведенные провода подсоединяются к концевым выключателям согласно схеме. После подключения выключатели вклеиваются в трубку.
Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

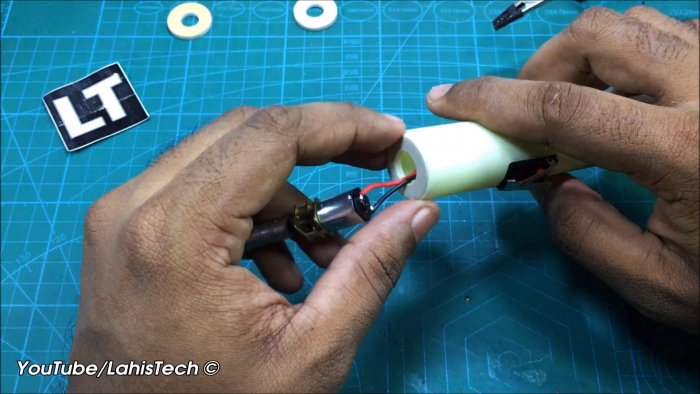

Провода от выключателей припаиваются к моторчику. Перед этим на него надевается пластиковое кольцо. Чтобы мотор не проворачивался в кольце, его следует закрепить термоклеем. Само кольцо вклеивается в трубку.
Как сделать удобную недорогую аккумуляторную электроотвертку

Как сделать удобную недорогую аккумуляторную электроотвертку

Передняя часть отвертки заклеивается двумя пластиковыми заглушками. Они надеваются через вал, так как битодержатель без проблем проходит сквозь их отверстие.
Как сделать удобную недорогую аккумуляторную электроотвертку

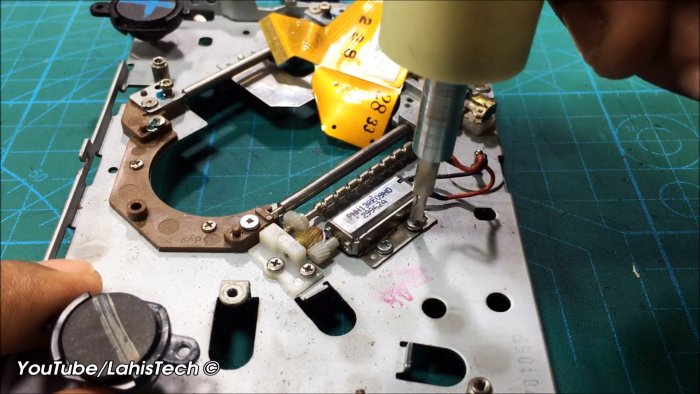

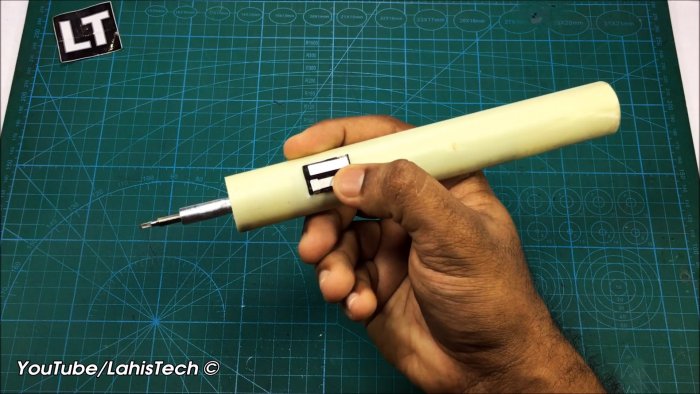

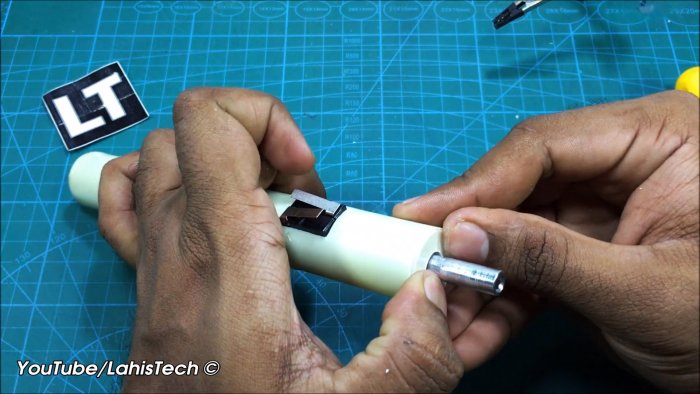

В такой сборке самодельная отвертка без проблем справляется с винтиками на платах и корпусах электронной техники. Для ее подзарядки используется обычная зарядка от телефона.
Как сделать удобную недорогую аккумуляторную электроотвертку

При подключении к питанию у нее загорается индикатор. То есть, получается абсолютно функциональное устройство с аналогичными параметрами, что и у заводских аналогов. При этом самодельная электроотвертка полностью ремонтопригодна.
Как сделать удобную недорогую аккумуляторную электроотвертку

Смотрите видео


Как удобно работать такой отверткой смотрите в видео.
