Главная » Электроника » Как собрать дешевую аккумуляторную бормашину
Бормашина очень удобный инструмент для выполнения точных шлифовальных, отрезных и сверлильных работ, особенно если она питается от аккумулятора. Однако стоимость такого инструмента в автономном исполнении достаточно высокая, поэтому при желании сэкономить его можно собрать своими руками. Себестоимость изготовления бормашины очень низкая, так как возможно использовать при сборке некоторые запчасти от сломанного ноутбука.
Как собрать дешевую аккумуляторную бормашину

Материалы:


  • электродвигатель DC на 12В формфактор 545 или 400, серии 775- http://ali.pub/3xhgtm;
  • цанговый патрон на вал двигателя - http://ali.pub/4ei3jr;
  • 2 литий полимерных аккумулятора 3,7 В - http://ali.pub/4942zo;
  • канализационная труба d50 мм;
  • оргстекло или листовой пластик;
  • супер клей;
  • клавишный выключатель;
  • разъем питания (можно демонтировать из ноутбука);
  • изолента;
  • термоусадка.

Как собрать дешевую аккумуляторную бормашину

Изготовление бормашины


Для начала на двигатель устанавливаем патрон.
Как собрать дешевую аккумуляторную бормашину

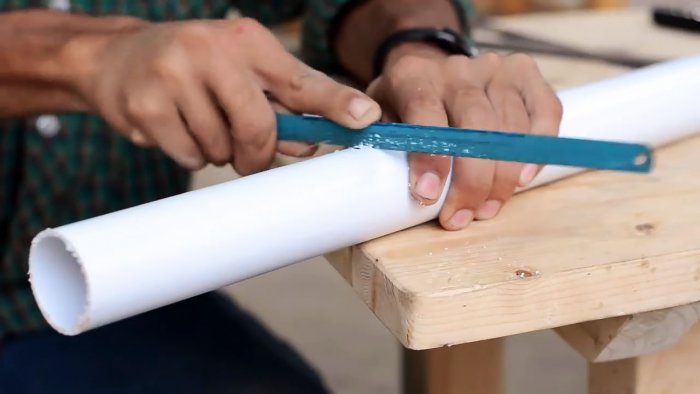

Для изготовления корпуса бормашины понадобиться отрезок канализационной трубы 15 см. Торцы трубы нужно будет заглушить, поэтому их следует отшлифовать.
Как собрать дешевую аккумуляторную бормашину

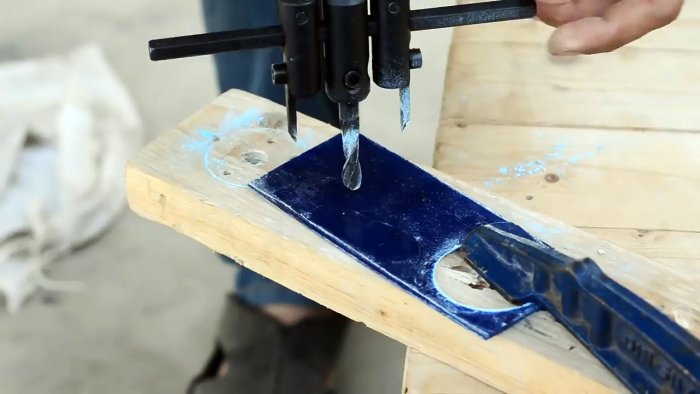

Далее из толстого пластика или оргстекла вырезаются 2 заглушки на трубу. Поскольку в них все равно потребуется сделать центральное отверстие, то их можно высверлить коронкой или балериной.
Как собрать дешевую аккумуляторную бормашину

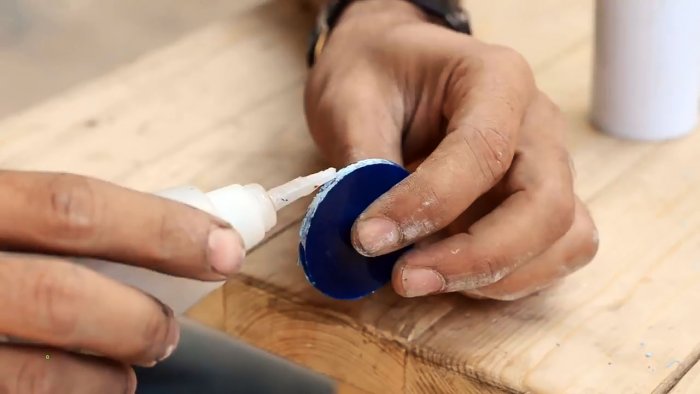

Одну из заглушек нужно сразу же приклеить на торец трубы.
Как собрать дешевую аккумуляторную бормашину

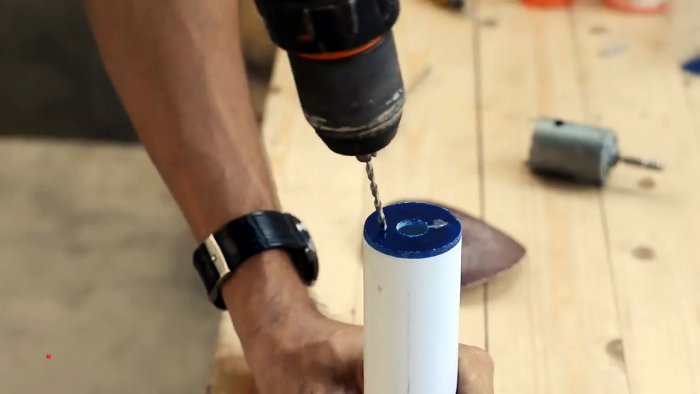

Ее центральное отверстие расширяется напильником под диаметр цанги закрепленной на валу мотора. Затем в заглушке сверлится еще 2 отверстия напротив монтажных отверстий на корпусе электродвигателя.
Как собрать дешевую аккумуляторную бормашину

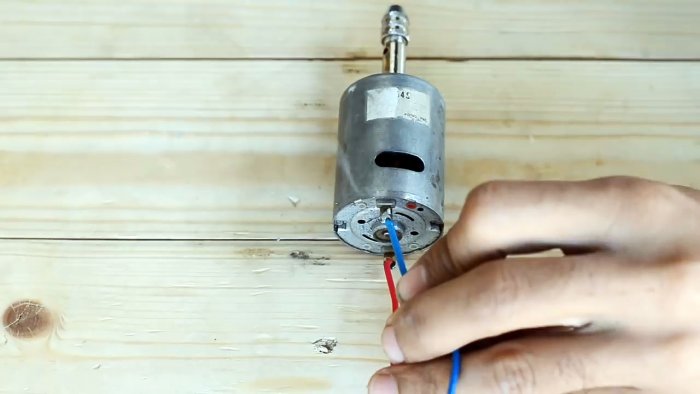

После этого к контактам на моторе припаиваются провода для подвода питания, после чего пайка изолируется термоусадкой.
Как собрать дешевую аккумуляторную бормашину

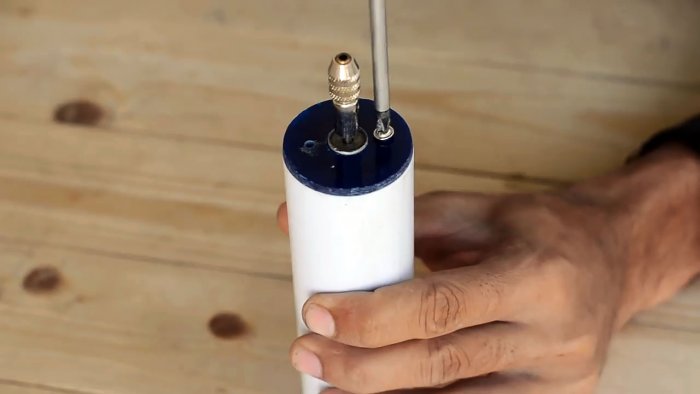

Затем двигатель вставляется в корпус из трубы, и выводится патроном наружу. Далее он прикручивается к заглушке на 2 винта сквозь проделанные отверстия.
Как собрать дешевую аккумуляторную бормашину

Чтобы запитать мотор типа 400 нужно собрать батарейный блок из 2-х аккумуляторов 3,7 В.
Как собрать дешевую аккумуляторную бормашину

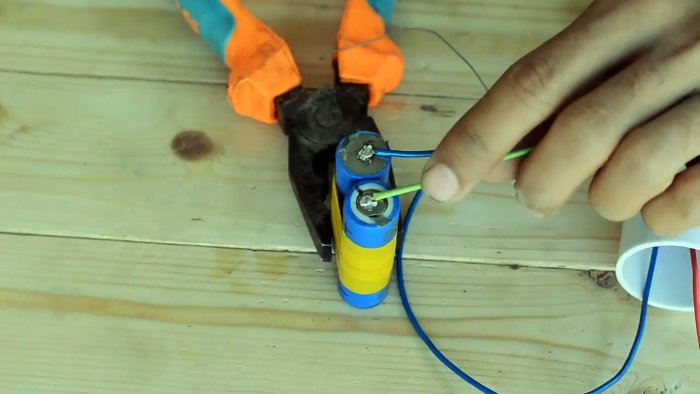

Хотя такой двигатель и имеет номинальное напряжение 12 В, но сможет работать и от 2-х батарей дающих 7,4 В. Естественно меньшее напряжение снижает скорость оборотов. При использовании электромотора 545 с номинальным напряжением 16,8 В можно собрать блок батарей совместно дающих 6-19В. Для соединения аккумуляторов нужно объединить перемычкой по одному контакту «+» и «-». Затем к оставшимся контактам паяются провода питания мотора.

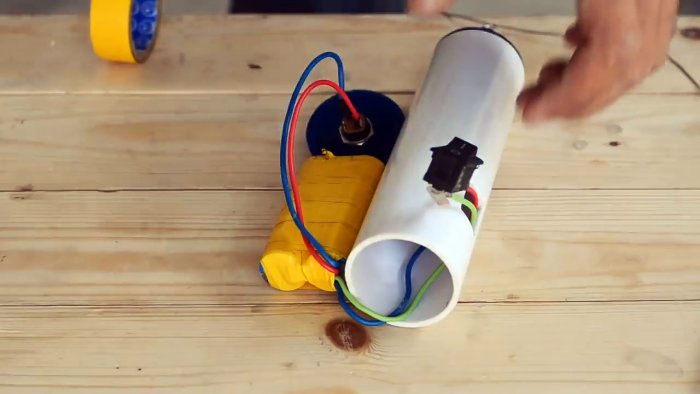

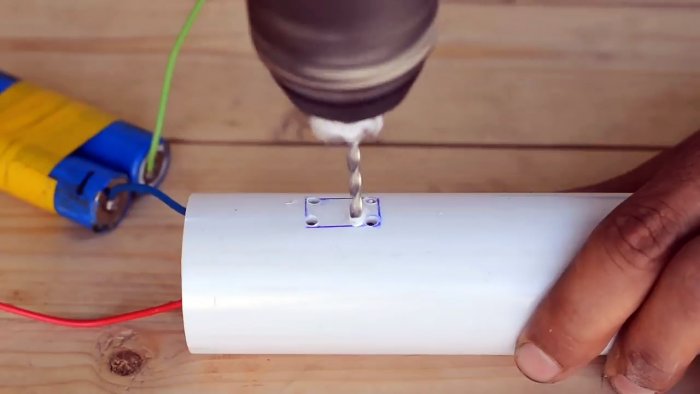

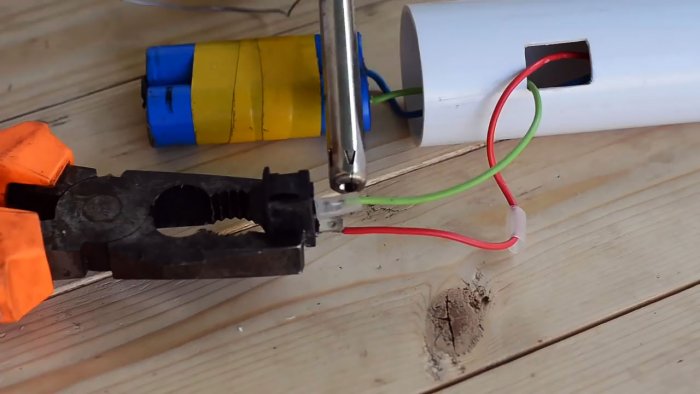

Для включения и выключения бормашины также следует впаять в схему питания компактный клавишный выключатель. Под него прорезается окно в корпусе аппарата, в которое он потом вклеивается.
Как собрать дешевую аккумуляторную бормашину

Как собрать дешевую аккумуляторную бормашину

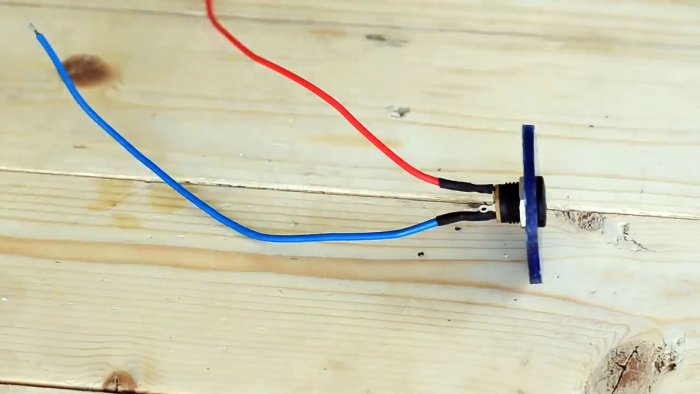

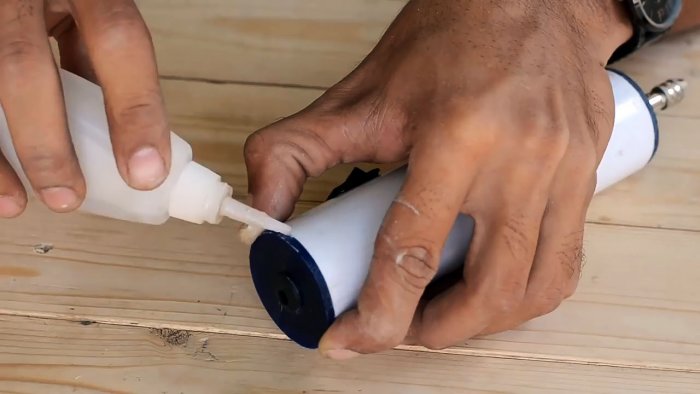

Далее к клеммам аккумуляторного блока припаиваются провода с разъемом питания. Само гнездо встраивается во вторую заглушку, которая после размещения заизолированных батарей в корпусе бормашины приклеивается. В дальнейшем для подзарядки аккумуляторов нужно будет подсоединять зарядное устройство.
Как собрать дешевую аккумуляторную бормашину

Как собрать дешевую аккумуляторную бормашину

Как собрать дешевую аккумуляторную бормашину

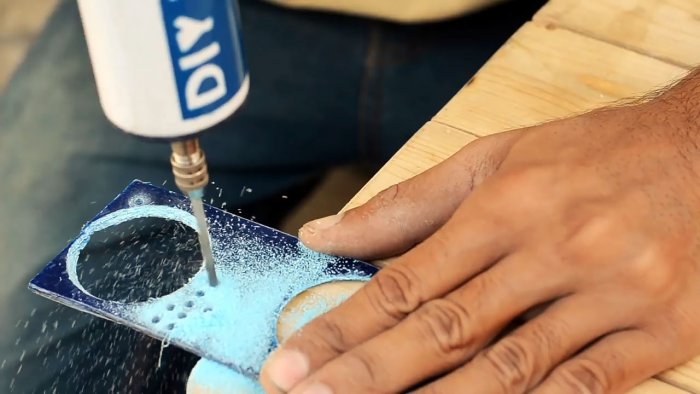

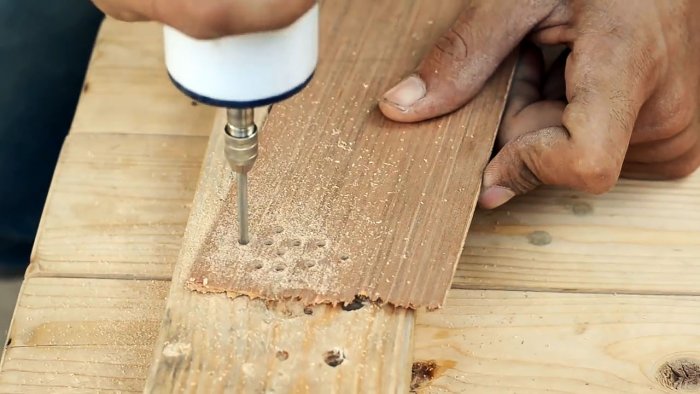

Полученный инструмент питаясь всего от 2-х батарей, дающих 7,4 В, вполне справляется со сверлением даже доски сечением 20 мм. Таким образом, его возможностей за глаза хватит для печатных плат, гравировки и прочих видов работ.
Как собрать дешевую аккумуляторную бормашину

Как собрать дешевую аккумуляторную бормашину

Как собрать дешевую аккумуляторную бормашину

Смотрите видео
