Эта самоделка быстрее и легче разрезает металлические прутки по сравнению с ручной пилой по металлу. Для ее изготовления не нужны особые материалы, специальное оборудование и высокая квалификация.
Как сделать мощный рычажной нож по металлу

Понадобится


До начала работы приготовим следующие материалы и изделия:
  • равнополочный уголок;
  • листовой металл различной толщины;
  • стальной круг;
  • закалочное масло;
  • стальной стержень;
  • болты, гайки, шайбы;
  • краска двух цветов.
  • Также будет нужен сварочный аппарат, токарный и сверлильный станки, болгарка, напильник, печь для нагрева металла, ключи гаечные, краскопульт и др.

Процесс изготовления ножа

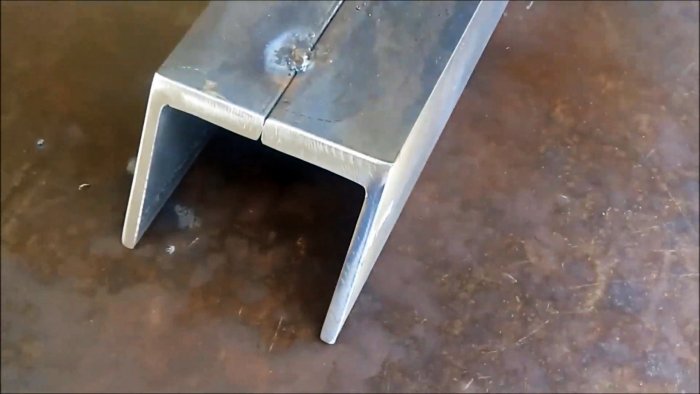

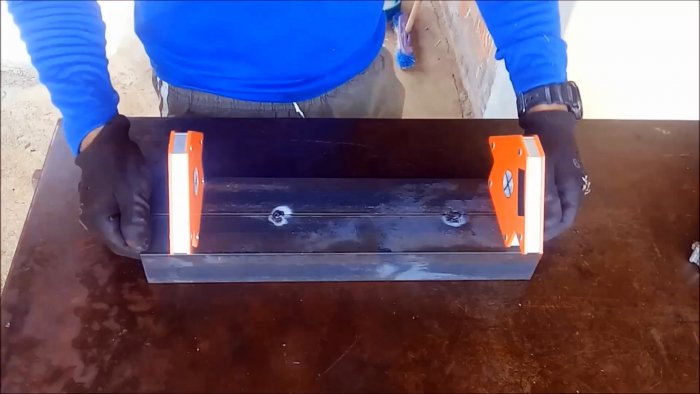

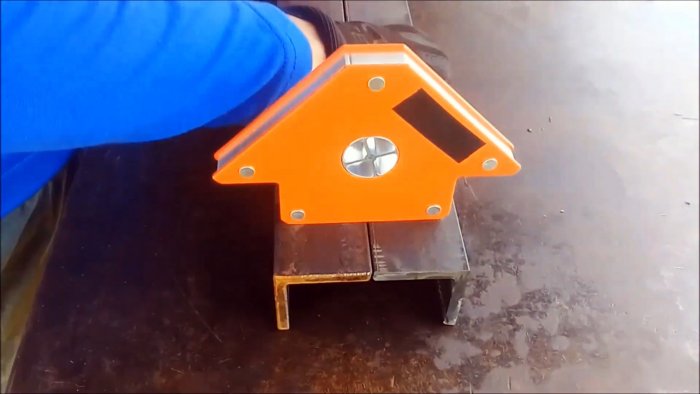

Основание самоделки делаем из двух стальных уголков 50 × 50 × 6 мм и длиной 400 мм. Ставим их полками вертикально на ровную поверхность, а горизонтальные смыкаем по длине и завариваем.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

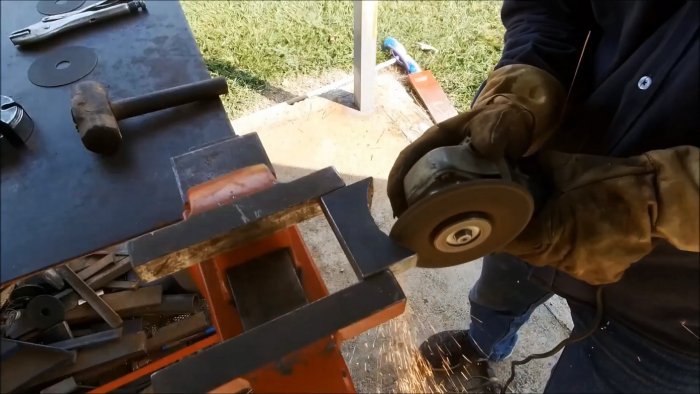

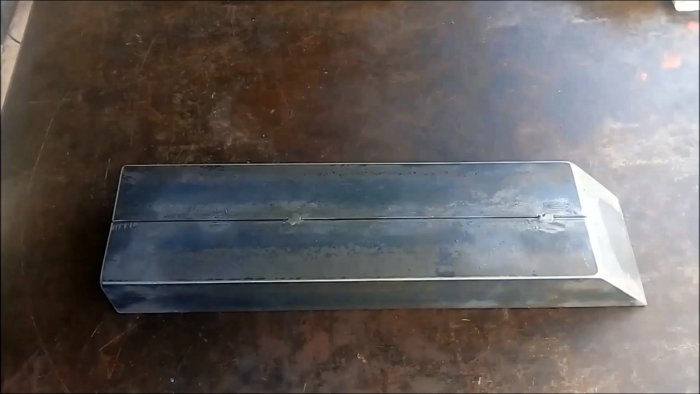

Один торец закрываем вертикально стальной пластиной, на другом делаем болгаркой скос и также привариваем пластину.
Как сделать мощный рычажной нож по металлу

Сварные швы очищаем и шлифуем.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

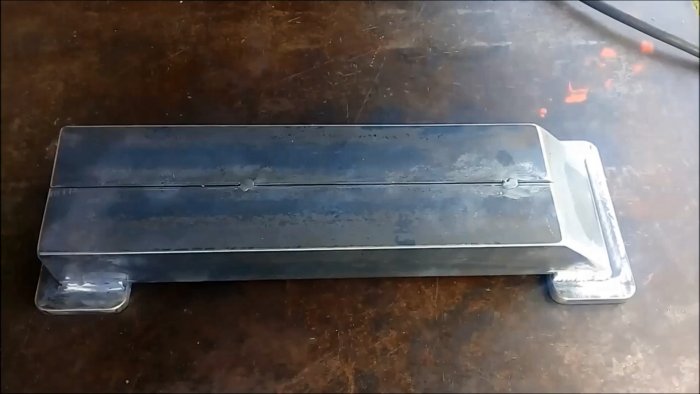

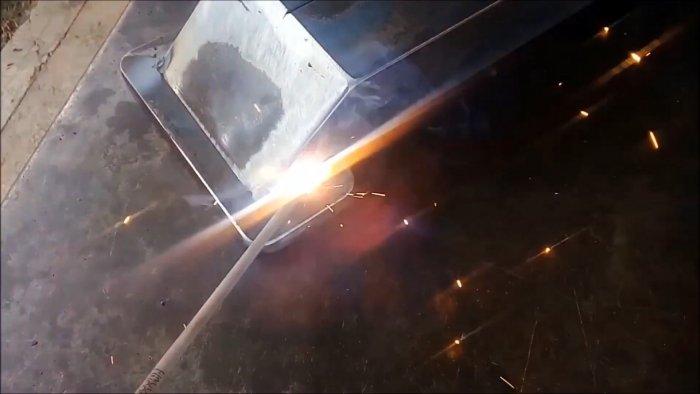

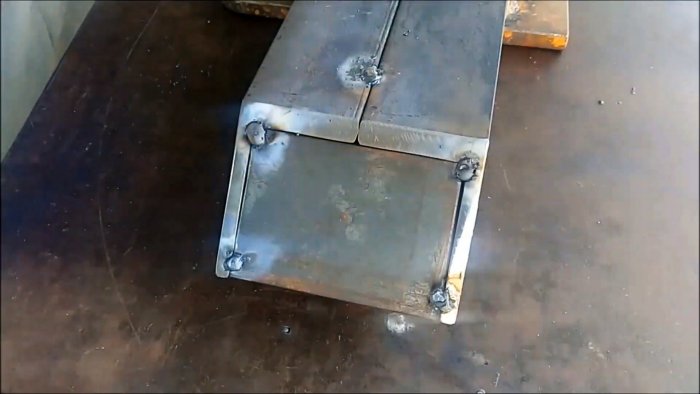

На концах основания снизу привариваем прямоугольные пластины толщиной 8 мм с выступом по периметру на 10 мм.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

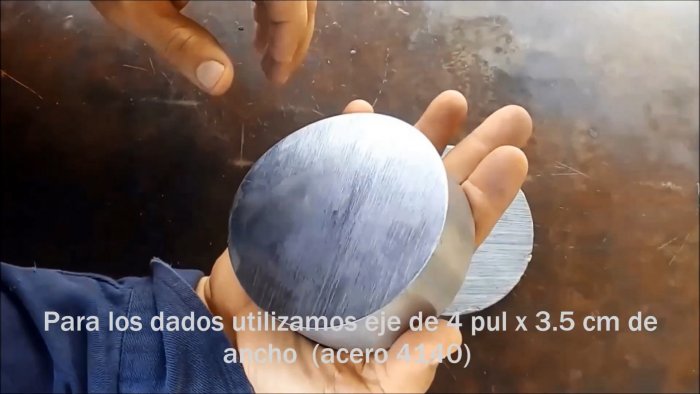

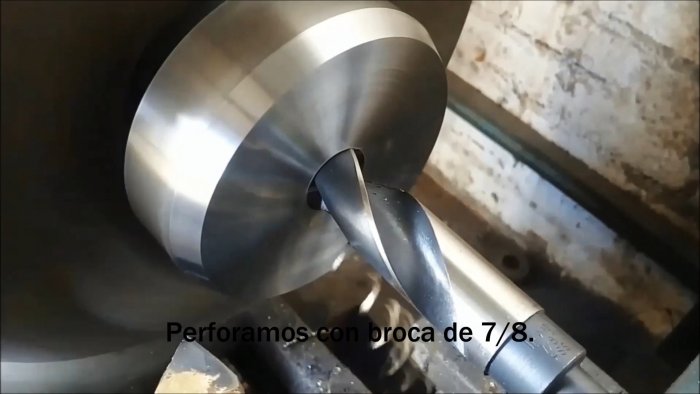

Обрабатываем два стальных круга марки 40ХГМ диаметром 100 мм и высотой 35 мм. Торцуем и обтачиваем их до нужных размеров. На одном торце делаем широкий скос и сверлим отверстие в центре.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

Для совместной обработки заготовок прихватываем их сваркой в двух местах, соединив и отцентрировав.
Как сделать мощный рычажной нож по металлу

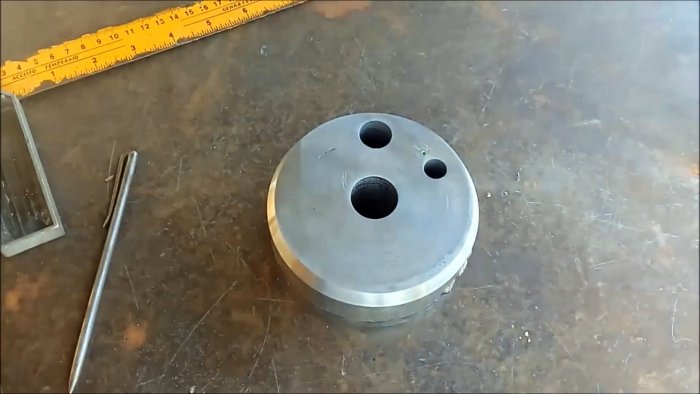

По верху скоса наносим керны на расстоянии 35 мм по хорде – это центры будущих отверстий диаметром 16 и 11 мм, выполняемых на сверлильном станке. Угольником и чертилкой проводим радиальные касательные линии от просверленных отверстий к центральному на двух торцах и соединяем их по образующей.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

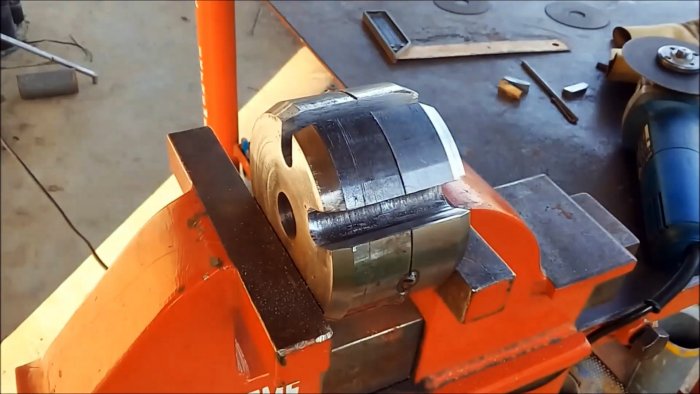

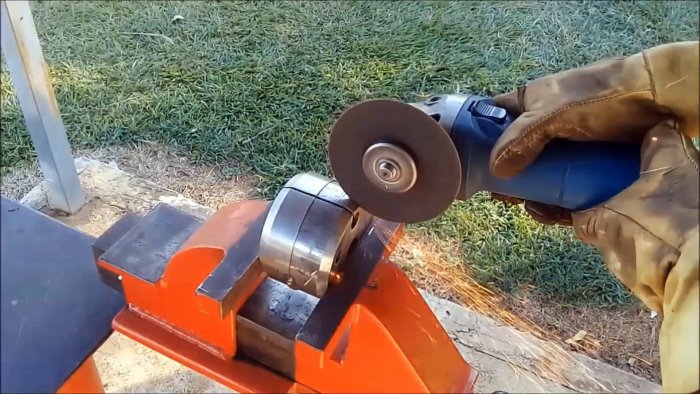

Болгаркой вырезаем по разметке два радиальных паза от поверхности кругов до соответствующего отверстия. Шлифуем пазы ручным напильником и удаляем сварные прихватки.

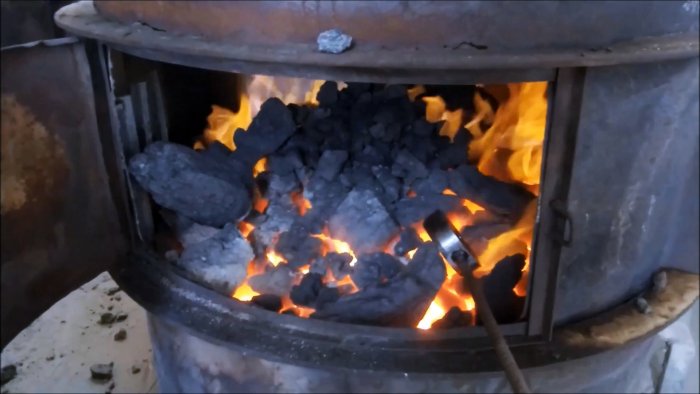

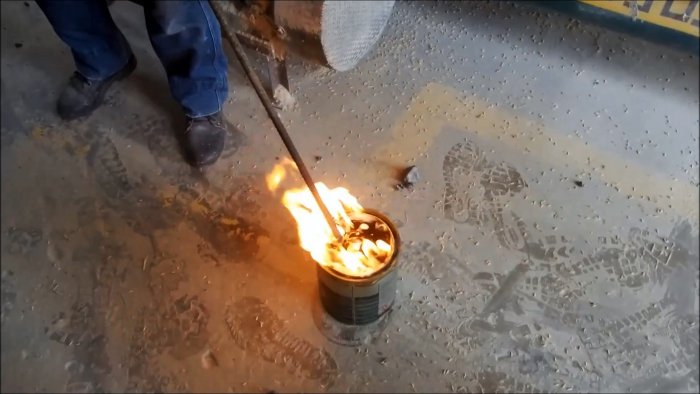

Заготовки нагреваем в печи до красноты и быстро опускаем в банку с маслом. Выдерживаем их там некоторое время, затем вытаскиваем и охлаждаем на воздухе.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

Очищаем круги от темного налета и один из них прикладываем к прямоугольной пластине 80 × 50 × 20 мм, чтобы образующая круга соединяла углы. Чертилкой на пластине проводим дугу окружности от угла до угла и вырезаем болгаркой углубление.
Как сделать мощный рычажной нож по металлу

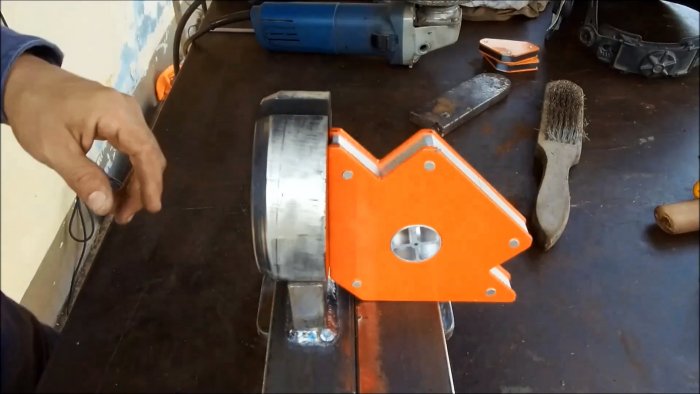

Устанавливаем пластину в углу основания параллельно длинной стороне и привариваем ее там. В углубление помещаем один из кругов, направляя широкий паз строго вверх, и также завариваем.
Как сделать мощный рычажной нож по металлу

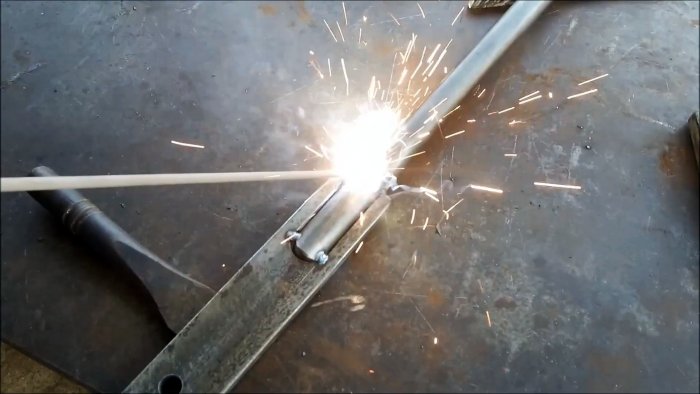

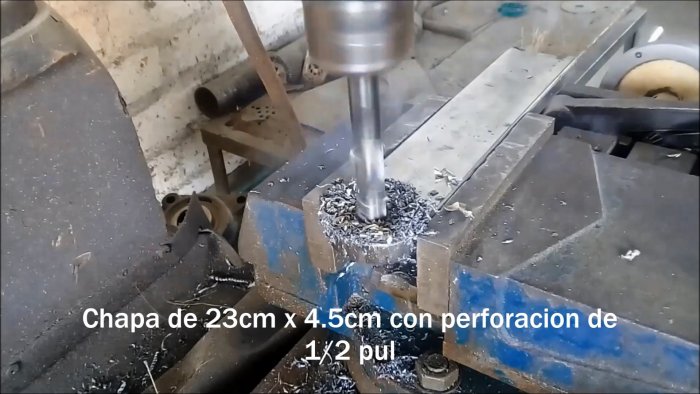

Приступаем к сборке рычажного привода. В стальной пластине 230 × 45 мм сверлим с одного края отверстие на 12 мм, а на другом делаем выемку под наружный диаметр круга и привариваем его там.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

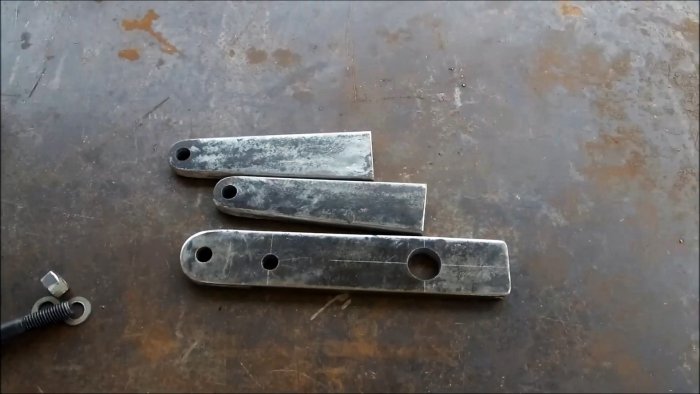

В двух стальных пластинах толщиной 12 мм, длиной 180 мм и шириной с одного конца 50 мм, с другого – 35 мм, сверлим с узкой стороны отверстие на 12 мм. В пластине такой же толщины, длиной 250 мм и шириной 45 мм выполняем по разметке два отверстия на 12 мм и одно – на 25 мм.
Как сделать мощный рычажной нож по металлу

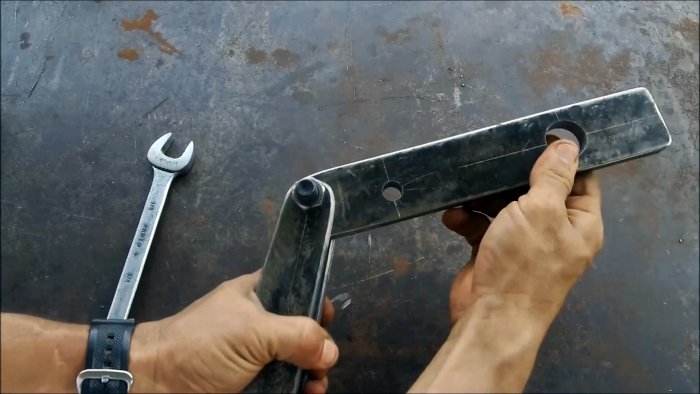

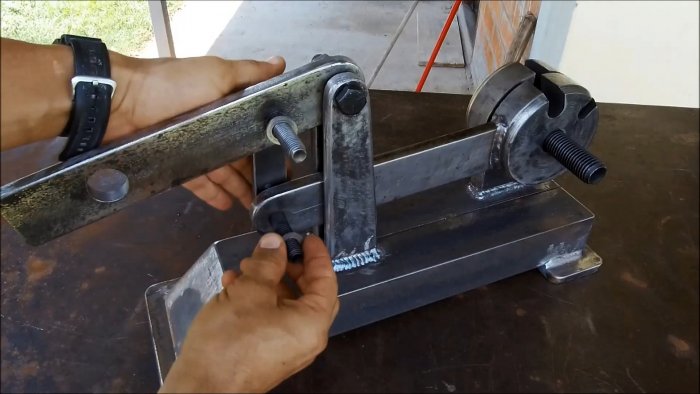

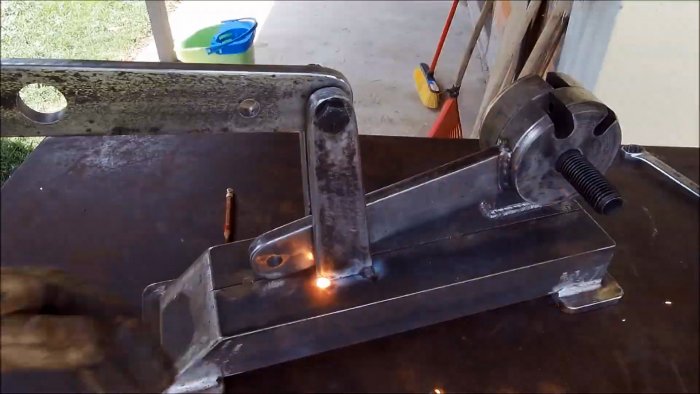

С помощью болта, шайб и гайки собираем эти три детали вместе, помещая длинную пластину между двумя короткими, которые ставим широкими торцами на основание и привариваем.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

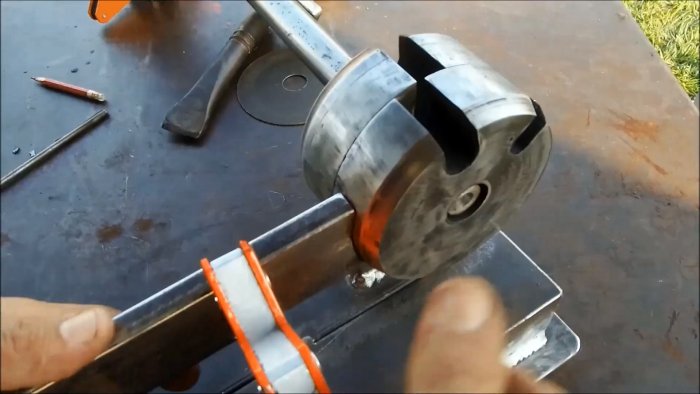

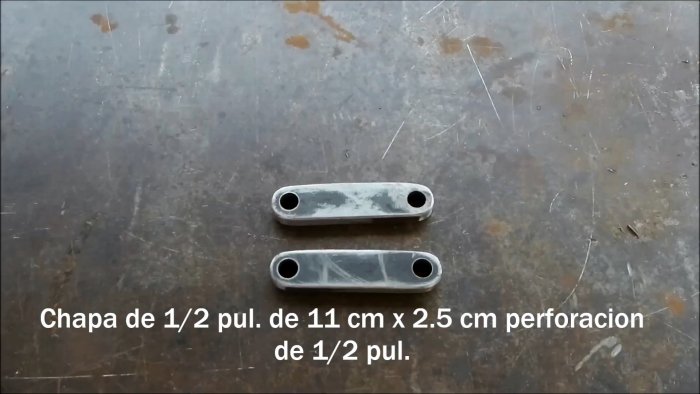

Парой пластин 110 × 25 мм с двумя отверстиями на 12 мм по концам соединяем рычаг подвижного круга с рычагом ручного привода.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

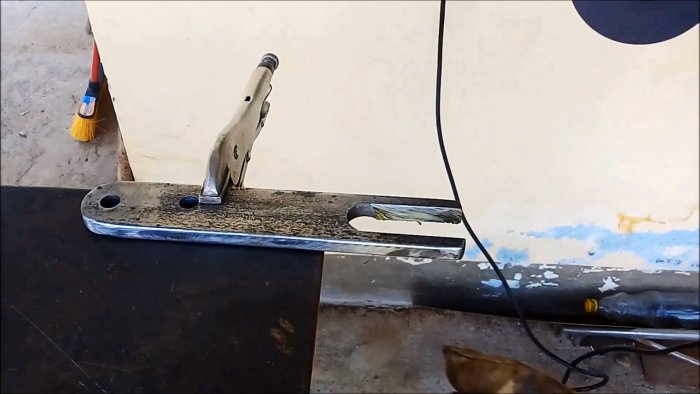

В его торце до большого отверстия болгаркой прорезаем паз, вставляем стальной стержень-рычаг с насечкой на конце и закрепляем сваркой.
Красим стационарные детали в один цвет, а подвижные – в другой.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

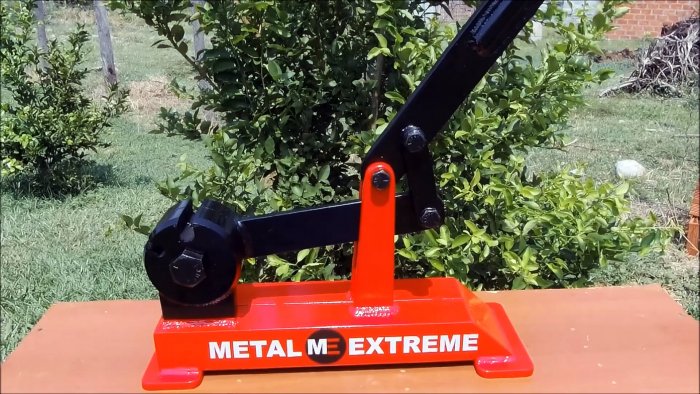

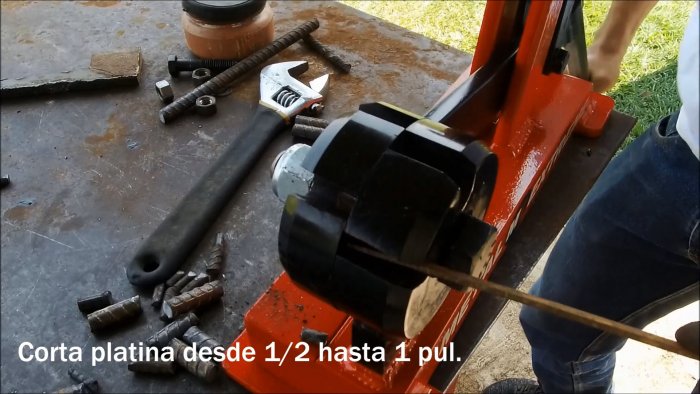

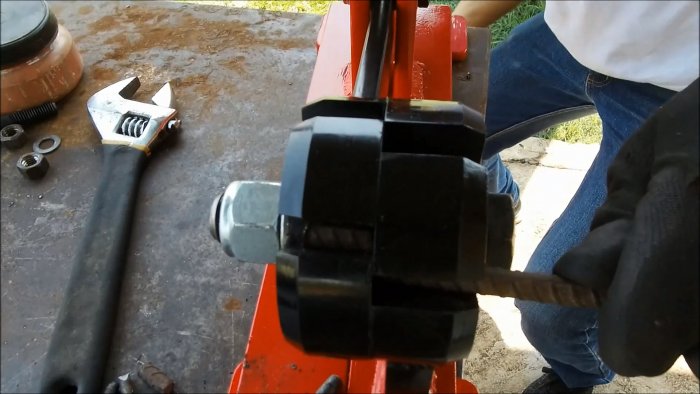

После высыхания краски производим сборку и тестируем устройство в деле, разрезая прутки, арматуру и пластины.
Как сделать мощный рычажной нож по металлу

Причем тонкий материал помещаем в узкий паз, а толстый – в широкий.
Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу

Как сделать мощный рычажной нож по металлу
