Как сделать гидропресс из бутылочного домкрата

За заводской новый пресс придется выложить немалые деньги. Но его можно сделать самому на основе домкрата. Ничего дефицитного и дорогостоящего для этого не потребуется, разве что некоторое время и трудолюбие.

Понадобится


Прежде чем приступить к работе, приготовим следующие материалы и изделия:
  • бутылочный домкрат гидравлического типа;
  • стальные трубы квадратного сечения;
  • круглую стальную трубу;
  • круглый металлический стержень;
  • отрезок равнополочного стального уголка;
  • стальные листы различной толщины;
  • баллончики с грунтовкой и защитной краской по металлу;
  • скотч или изоленту;
  • кусок противоскользящего материала и т. д.

Как сделать гидропресс из бутылочного домкрата

Для работы потребуются: тиски и струбцины, маркер, линейка и рулетка, болгарка, гриндер и дрель, сверлильный и наждачный станки, сварочное оборудование, ножовка по металлу и др.

Процесс изготовления пресса из домкрата


Вырезаем из толстого листа металла основание под домкрат, используя для разметки линейку, угольник и мел, для закрепления – струбцины и для резки – болгарку.

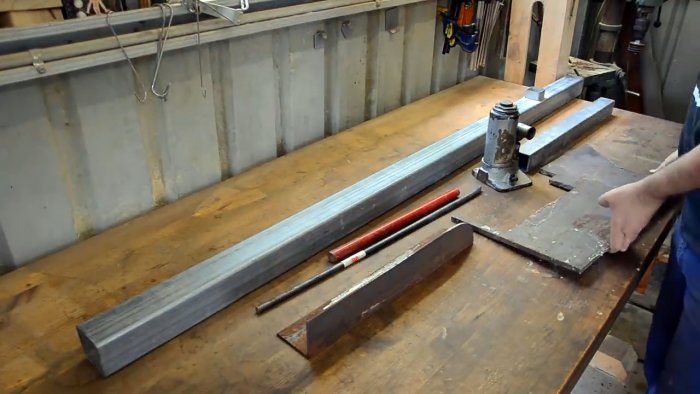

Выравниваем торец квадратной трубы, отрезая от ее края небольшое кольцо. Отмеряем рулеткой от выравненного торца отрезок нужной длины и отрезаем его болгаркой.
На прямоугольное основание устанавливаем вертикально отрезок квадратной трубы и рядом домкрат, чтобы убедиться в точности размеров и взаимного расположения этих узлов.
Как сделать гидропресс из бутылочного домкрата

Измеряем линейкой расстояние от стойки до центра выдвижного упора домкрата и с учетом этого из толстого листа металла вырезаем квадратную пластину с помощью болгарки.
Как сделать гидропресс из бутылочного домкрата

Отрезаем от равнополочного стального уголка четыре одинаковых по длине фрагмента. На гриндере удаляем заусенцы и снимаем фаски с кромок всех деталей, подвергнутых резке. Плоские поверхности шлифуем болгаркой с соответствующими насадками.
Как сделать гидропресс из бутылочного домкрата

Сверлим дрелью вначале предварительно, а затем окончательно в одной полке двух фрагментов уголков пару отверстий по ее центру перпендикулярно углу.
Как сделать гидропресс из бутылочного домкрата

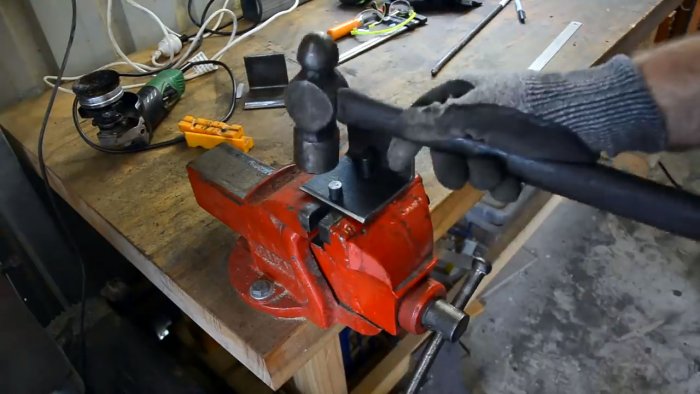

Вставляем в них отрезки стального стержня с наружной длиной немного больше стороны квадратной трубы. Изнутри они также должны слегка выступать над плоскостью полки. Завариваем их в таком положении, используя тиски.
Как сделать гидропресс из бутылочного домкрата

Как сделать гидропресс из бутылочного домкрата

Затем укладываем на уголок со стержнями другой так, чтобы образовался замкнутый контур, и свариваем их по стыкам снаружи и внутри. Обрабатываем швы на гриндере.
Как сделать гидропресс из бутылочного домкрата

Закрепляем бутылочный домкрат в тиски и струбцинами, и болгаркой со шлифовальным кругом удаляем наружное покрытие.

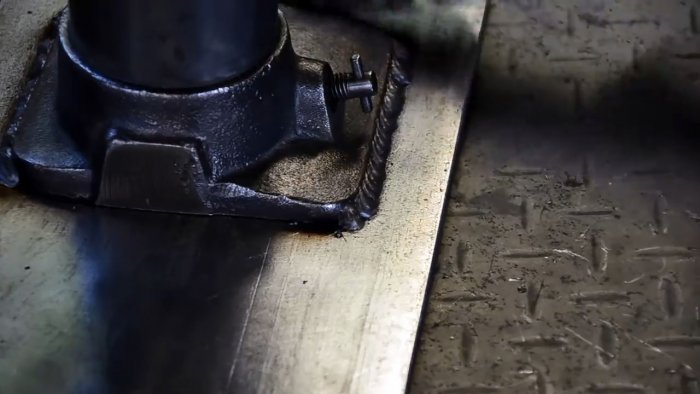

Немного выкручиваем из выдвижного штока винтовой удлинитель, кантуем домкрат и рифленой опорой ставим его вертикально в центр квадрата, вырезанного из толстого стального листа, и выполняем сварку. Очищаем шов от шлака металлической щеткой.
Опускаем домкрат на прямоугольное основание, выверяем точность установки по месту и привариваем по контуру его опоры.
Как сделать гидропресс из бутылочного домкрата

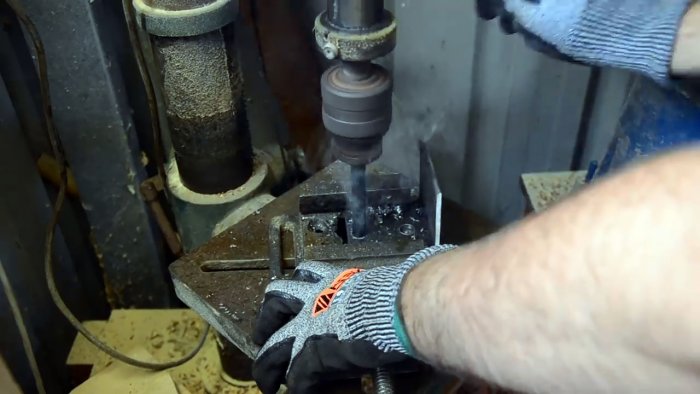

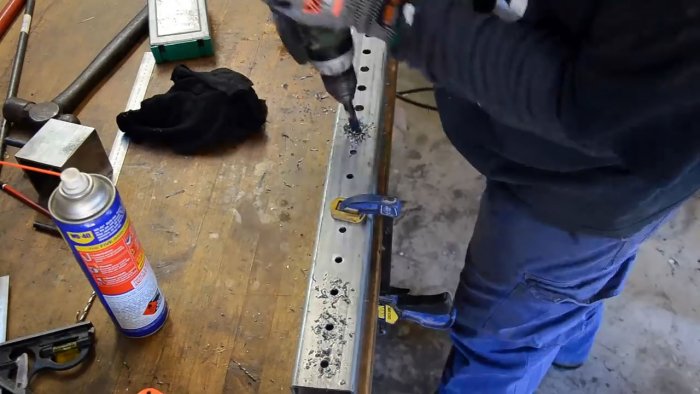

Размечаем и накерниваем центры отверстий вдоль стойки из квадратной трубы. Дрелью в два этапа выполняем сквозные отверстия через две противолежащие стороны. Убеждаемся, что стержни, приваренные к замкнутому уголковому контуру, входят в любые два соседние по высоте отверстия.
Как сделать гидропресс из бутылочного домкрата

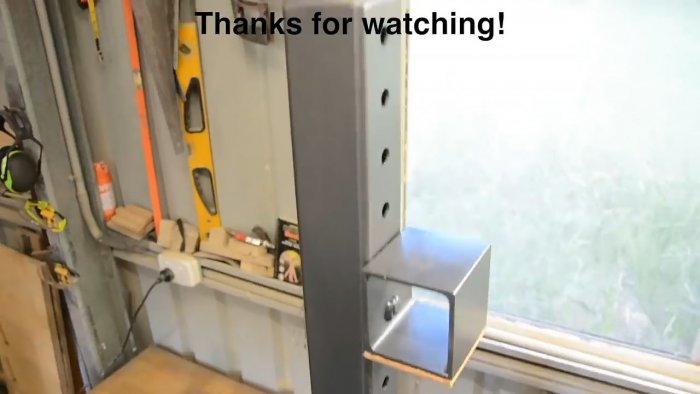

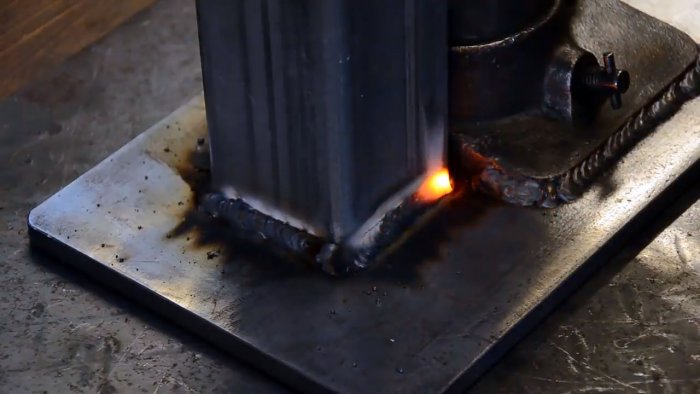

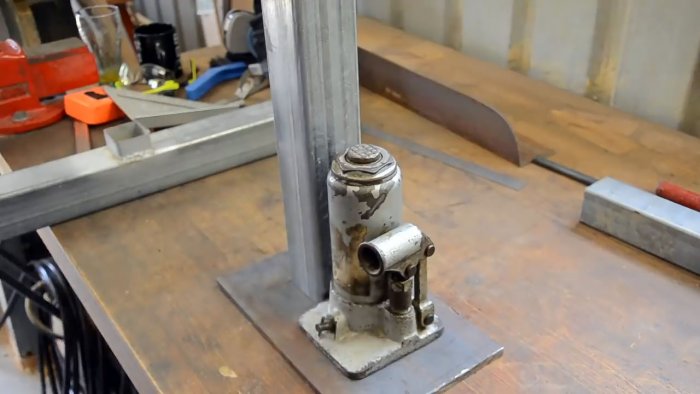

Устанавливаем стойку впритык к домкрату и привариваем ее по контуру к стальному основанию. Швы зачищаем металлической щеткой. Вставляем стержни в отверстия стойки на нужной высоте.
Как сделать гидропресс из бутылочного домкрата

Как сделать гидропресс из бутылочного домкрата

Разбираем привод основного цилиндра и обрабатываем их на наждачном станке для подготовки к покраске.
Отрезок круглой трубы очищаем от старой краски, закрепляем к торцу металлическую крышку, обрабатываем на гриндере и привариваем к рычагу нагнетательного плунжера в качестве удлинителя.

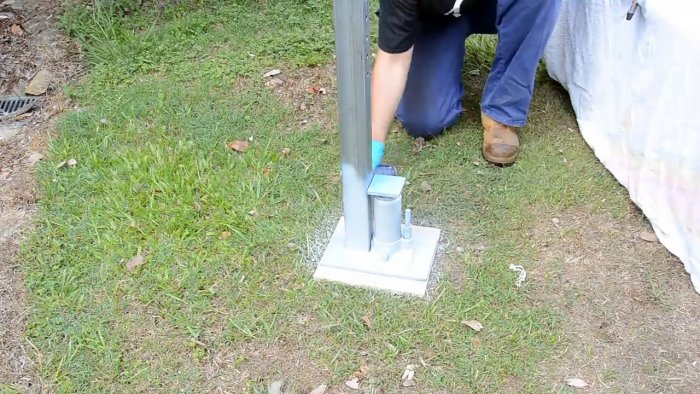

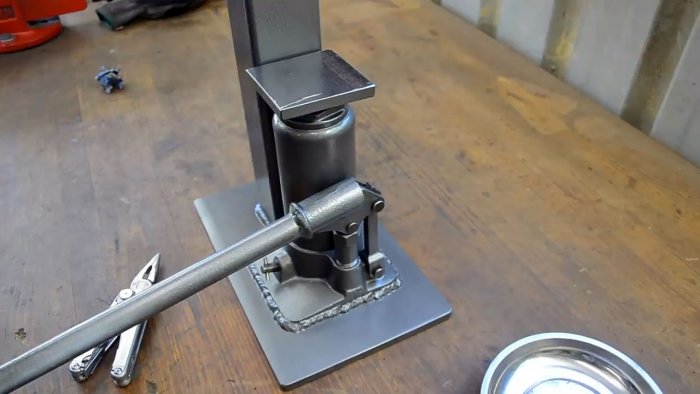

Покрываем всю конструкцию вначале грунтовкой, а затем защитной краской по металлу, прикрыв изолентой поверхность подвижной опоры, основание нагнетательного плунжера, сбросной клапан и т. д. Затем собираем механизм привода нагнетательного плунжера и проверяем работу устройства без нагрузки.
Как сделать гидропресс из бутылочного домкрата

Как сделать гидропресс из бутылочного домкрата

На контактную плоскость верхнего упора наклеиваем противоскользящий материал, сдавливаем струбциной, выдерживаем до полного высыхания клея и устанавливаем его на место.
Как сделать гидропресс из бутылочного домкрата

Как сделать гидропресс из бутылочного домкрата

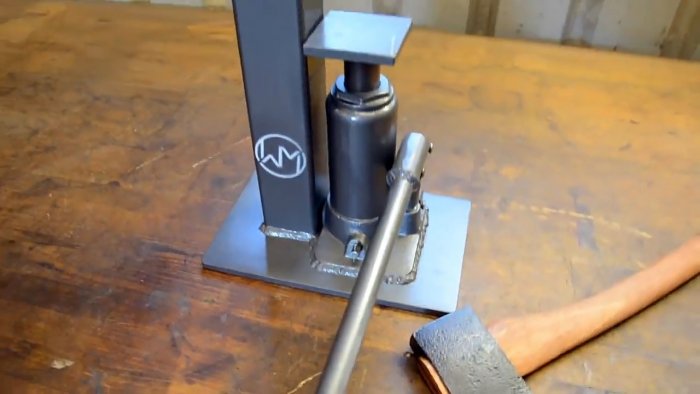

Проверяем гидропресс в деле, вдавливая клин в торец топорища с насаженной головкой. Упираем конец топорища в верхний упор, а основание клина – в поверхность подвижной опоры.
Как сделать гидропресс из бутылочного домкрата

Приводим в действие нагнетательный плунжер и подвижная опора, поднимаясь, вдавливает клин в разрез на торце топорища. Достигнув требуемого результата, стравливаем давление из рабочего цилиндра и извлекаем топор из пресса.
