Обычно винтовые домкраты ромбического типа применяются на легковых автомобилях. Основное их назначение – поднятие машины для замены колеса. Но на их основе можно самостоятельно сделать очень мощные тиски с большим усилием сжатия.
Как сделать мощные тиски из ромбического винтового домкрата

Понадобится


Для изготовления тисков нам понадобятся следующие материалы и изделия:
  • швеллер требуемого размера;
  • ромбический винтовой домкрат;
  • стальные полосы различной ширины;
  • болты с потайными головками;
  • болты с шестигранными головками и гайками;
  • длинный болт с гайкой.

Также для работы нужны будут слесарные тиски, сверлильный станок, болгарка, сварочный аппарат, маятниковая пила, напильник по металлу, метчик с воротком и т. д.

Процесс изготовления тисков на основе винтового домкрата


В качестве основания и направляющей используем швеллер, размер которого выбираем по результатам прочностного расчета. К основанию с двух торцов привариваем вертикальные стойки из того же швеллера.

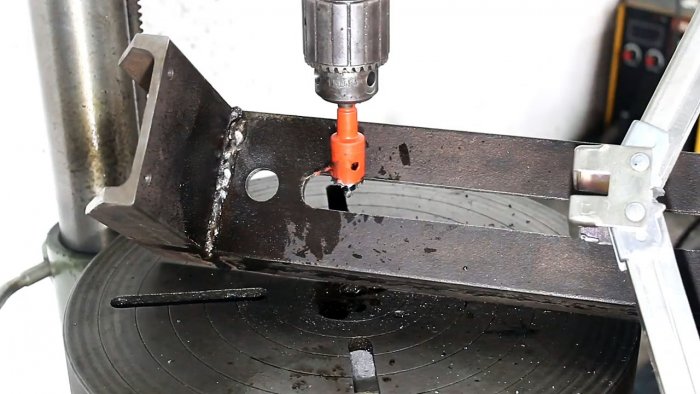

В стенке основания по продольной оси у вертикальных стоек выполняем на сверлильном станке отверстия, используя корончатое сверло.
Как сделать мощные тиски из ромбического винтового домкрата

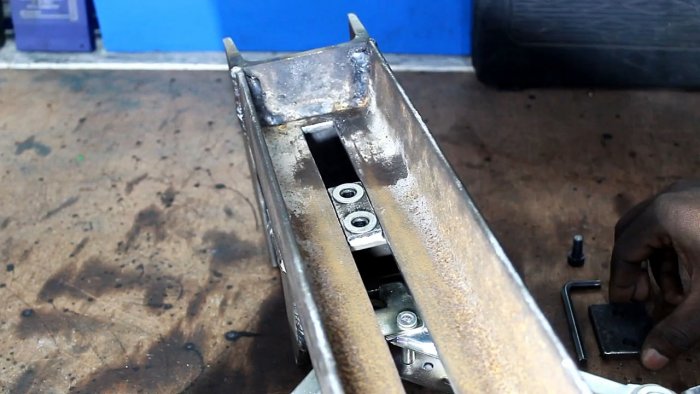

Между отверстиями по разметке болгаркой вырезаем паз, который по длине обрабатываем напильником по металлу, удаляя заусенцы, и скругляя кромки.
Как сделать мощные тиски из ромбического винтового домкрата

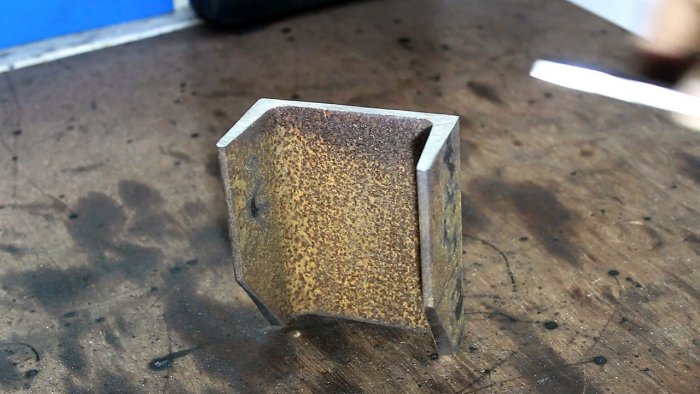

Отрезаем маятниковой пилой от швеллера, из которого сделано основание, фрагмент нужной длины. Болгаркой удаляем с одного конца уголки полок под 30 градусов.
Как сделать мощные тиски из ромбического винтового домкрата

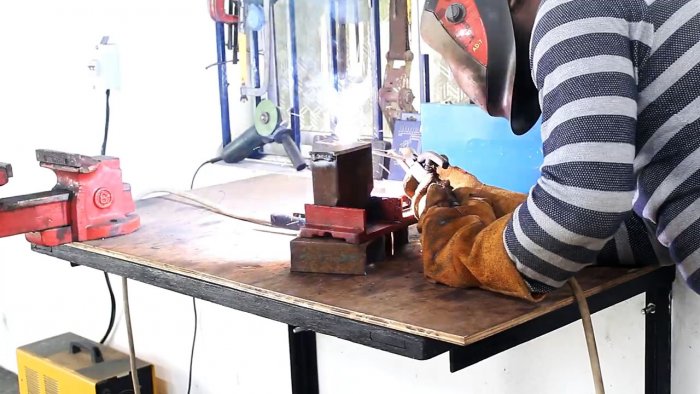

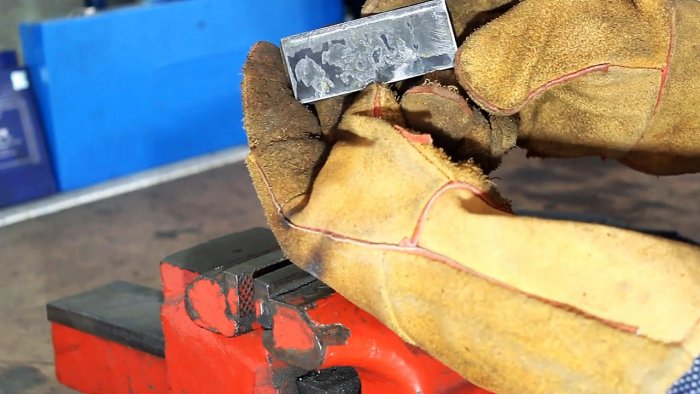

Отрезаем от металлической полосы фрагмент и привариваем его к торцу швеллера со стороны с целыми полками.
Как сделать мощные тиски из ромбического винтового домкрата

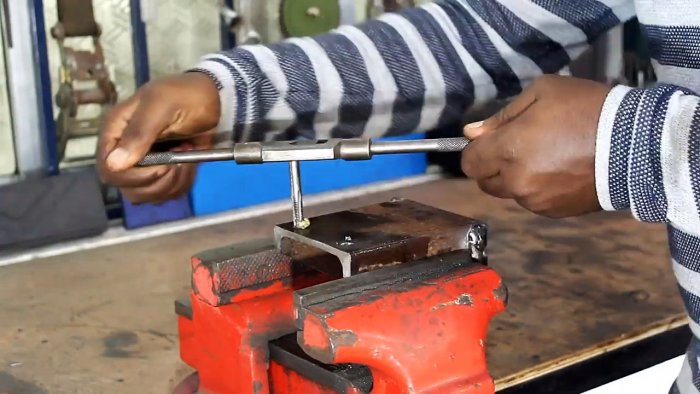

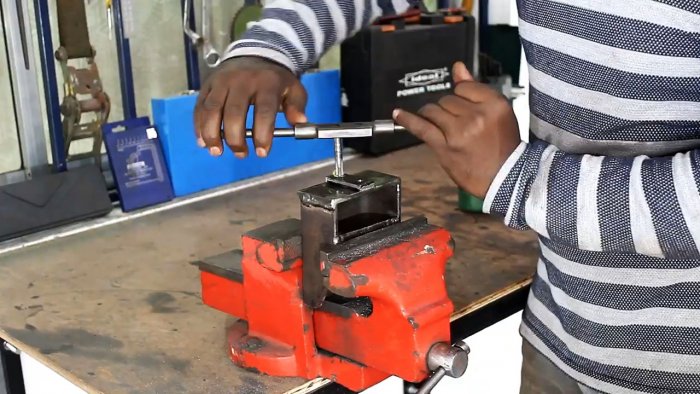

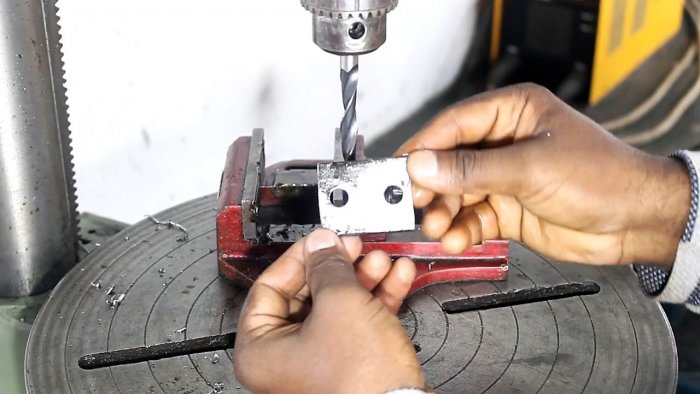

Сверлим в его стенке ближе к противоположному концу два отверстия и нарезаем в них резьбу.
Как сделать мощные тиски из ромбического винтового домкрата

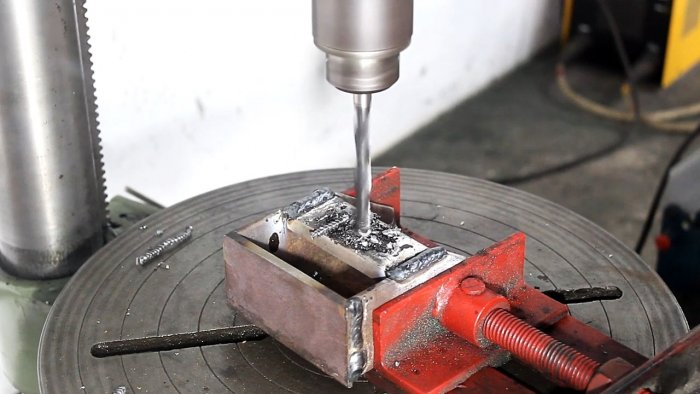

Между полками перед скосами вставляем полоску металла достаточной толщины и привариваем ее там. Сверлим по ее центру отверстие и также нарезаем резьбу.
Как сделать мощные тиски из ромбического винтового домкрата

Как сделать мощные тиски из ромбического винтового домкрата

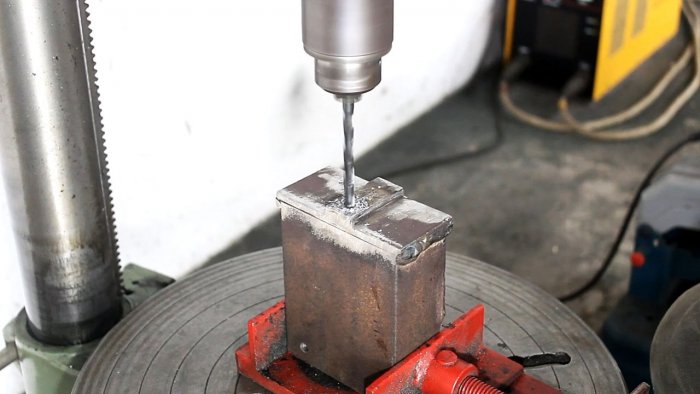

Пластину, которая свободно перемещается по пазу основания, привариваем к торцу подвижного прижима и сверлим в ней два сквозных отверстия, расположенных продольно ближе к концам. Затем нарезаем в них резьбу.
Как сделать мощные тиски из ромбического винтового домкрата

Как сделать мощные тиски из ромбического винтового домкрата

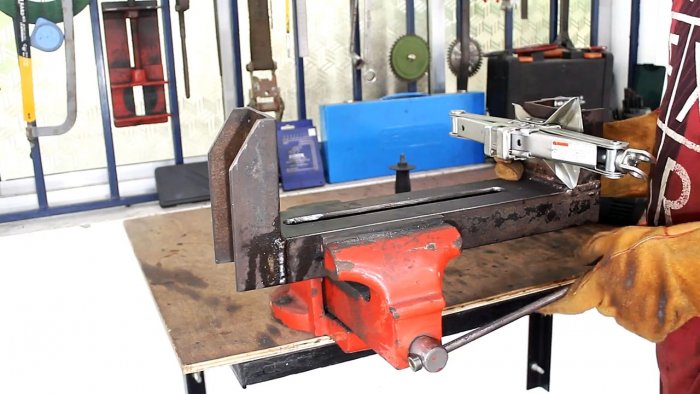

Устанавливаем подвижный прижим на основание, чтобы направляющая планка попала в продольный паз. Винтовой домкрат через два отверстия в нижнем упоре болтами и гайками прикручиваем к вертикальной стойке.
Далее через отверстие в верхнем упоре домкрата с помощью болта и шайбы соединяем его с подвижным прижимом.
Отрезаем пластину шире поперечного размера паза и сверлим в ней два отверстия по длине напротив отверстий в направляющей планке подвижного прижима.
Как сделать мощные тиски из ромбического винтового домкрата

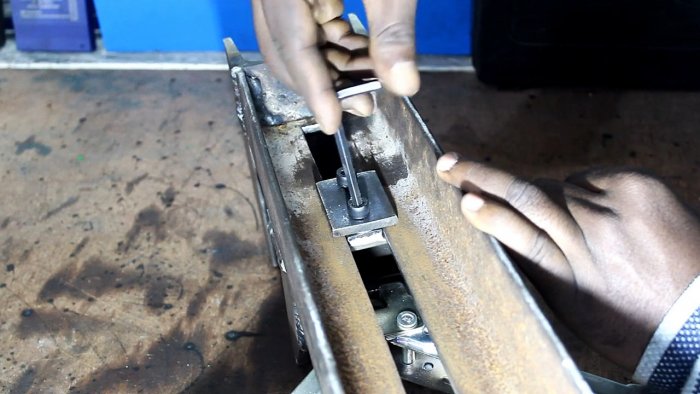

Переворачиваем тиски и на отверстия в направляющей планке укладываем по шайбе. Поверх паза в стенке основания размещаем широкую планку с двумя отверстиями и болтами соединяем эти два элемента.
Как сделать мощные тиски из ромбического винтового домкрата

Как сделать мощные тиски из ромбического винтового домкрата

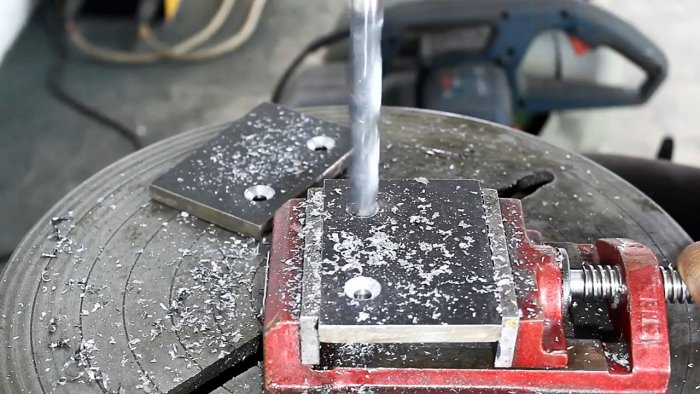

Отрезаем два одинаковых по длине фрагмента от широкой полосы. Сверлим в них вдоль длинной грани два отверстия и рассверливаем под головки болтов. Закрепляем их на неподвижном и подвижном прижимах, используя соответствующие отверстия с резьбой.
Как сделать мощные тиски из ромбического винтового домкрата

Как сделать мощные тиски из ромбического винтового домкрата

В отверстия кронштейна силового винта домкрата вставляем длинный болт и на резьбу наворачиваем гайку.
Как сделать мощные тиски из ромбического винтового домкрата

Наши тиски полностью собраны и готовы к работе.
Как сделать мощные тиски из ромбического винтового домкрата
