Для изготовления такой печи подойдут любые материалы: камни, кирпичи, стеновые блоки, металл и даже пни. Она довольно просто устроена и не требуется быть профессиональным печником, чтобы сделать ее самому.
Как сделать простую и многофункциональную ракетную печь

Понадобится


Мы будем изготавливать печь из следующих материалов (можно б/у):
  • круглой трубы;
  • профильной квадратной трубы;
  • металлического прута;
  • стальной полосы;
  • цилиндрической сетки;
  • стального листа;
  • огнеупорной краски и др.

Из инструментов понадобится лишь сварка, болгарка и молоток. Т. к. мы будем иметь дело с резкой и сваркой металла, нужны перчатки и защитные очки.

Процесс изготовления ракетной печи

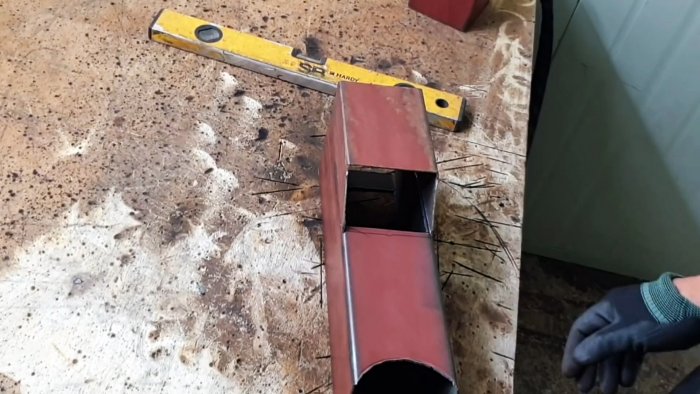

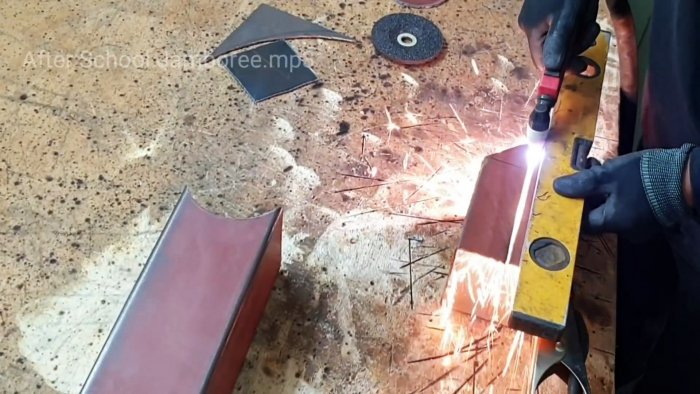

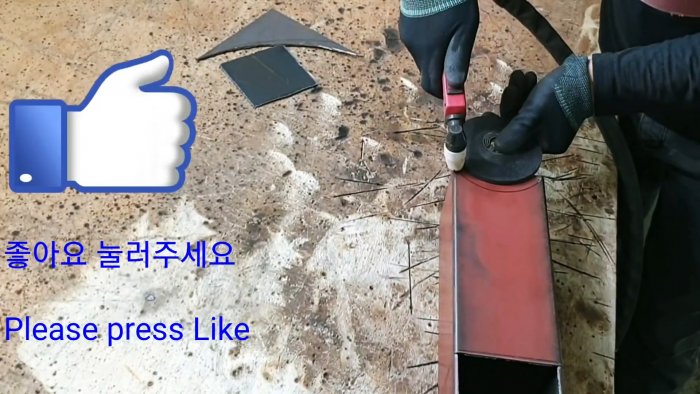

Размечаем круглую, а также профильную квадратную трубу и вырезаем сваркой с одной стороны сбоку квадратное отверстие, оставляя перемычку, с другой – седло.
Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

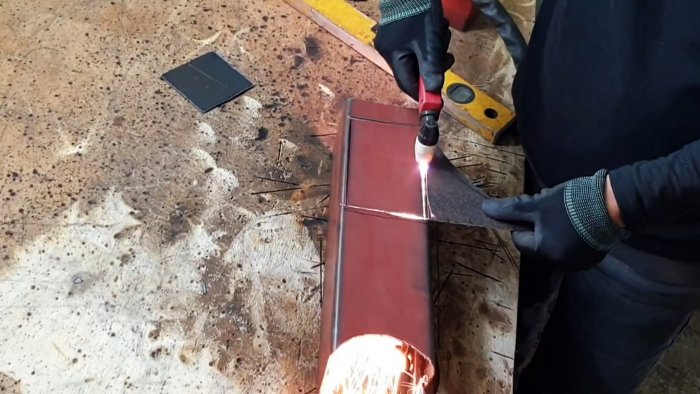

Из той же квадратной трубы отрезаем фрагмент, скашиваем один торец и разделяем продольно посередине. Короткую часть убираем, а оставшуюся используем.
Как сделать простую и многофункциональную ракетную печь

Под квадратным вырезом в профильной трубе делаем прямоугольный вырез также с перемычкой.
Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

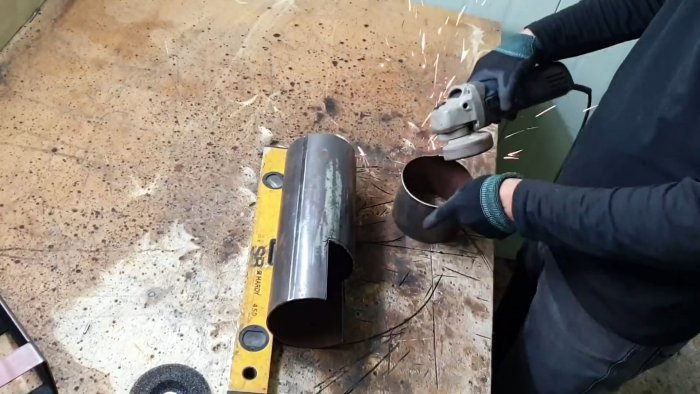

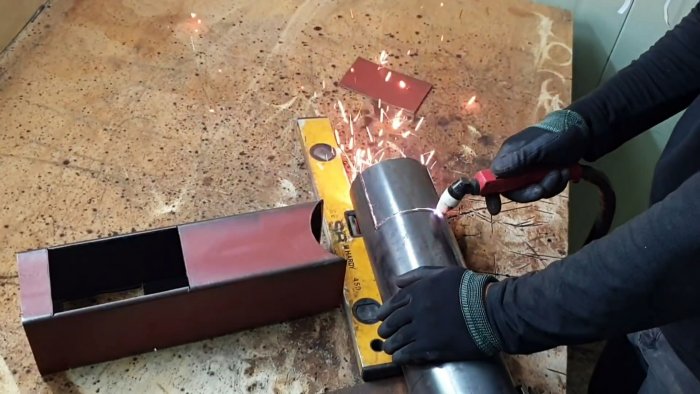

В круглой трубе на конце выполняем открытый с торца вырез, соразмерный с седлом квадратной трубы, с другого конца по разметке отрезаем небольшой цилиндр.
Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

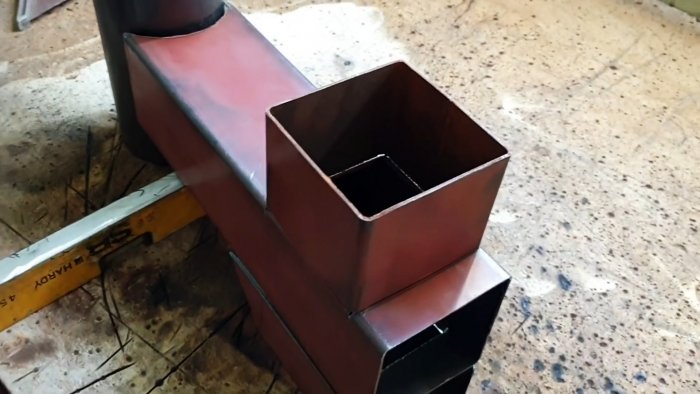

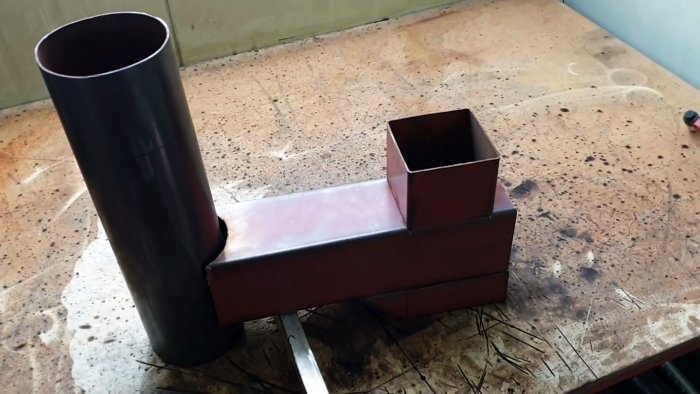

Привариваем длинную часть круглой трубы вертикально к седлу квадратной, к другой стороне – также вертикально фрагмент квадратной трубы. С обратной стороны снизу к прямоугольному вырезу привариваем часть профильной трубы, направив скос внутрь.
Как сделать простую и многофункциональную ракетную печь

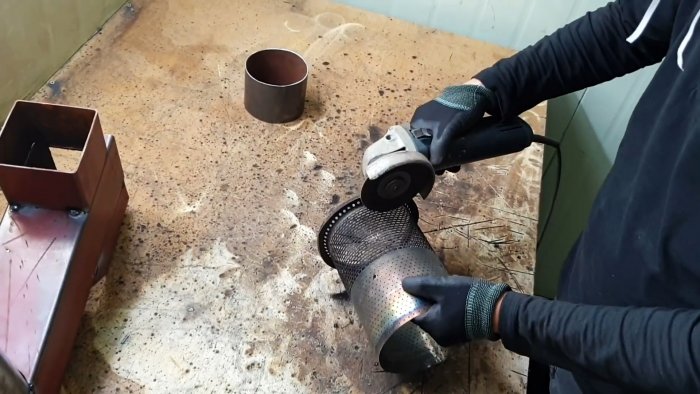

Сетчатый цилиндр, переходящий в перфорированный из листового железа, разрезаем болгаркой в продольном направлении, вначале удалив фланец. Сетку вставляем в фрагмент круглой трубы.

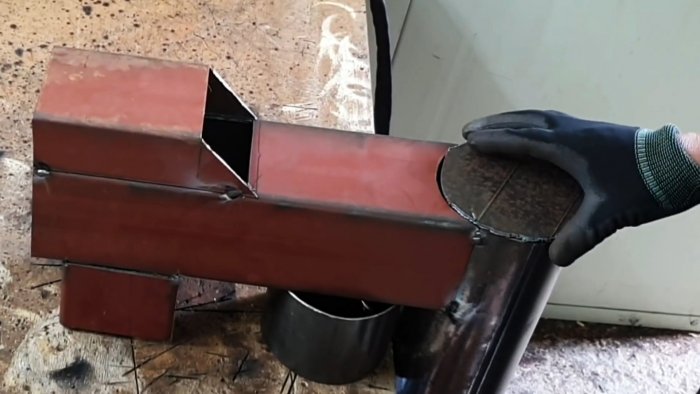

Дно цилиндрической трубы завариваем стальной заглушкой. Также завариваем скос части профильной трубы подходящей по размеру пластиной.
Как сделать простую и многофункциональную ракетную печь

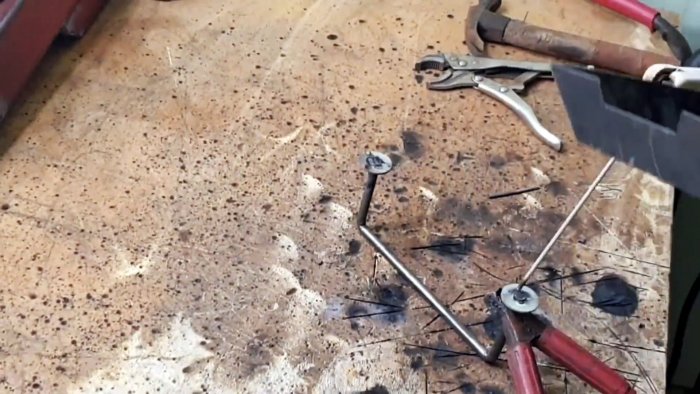

Сгибаем два равных по длине стальных прута в виде скобы, вставляем ножки в шайбы и привариваем их.
Как сделать простую и многофункциональную ракетную печь

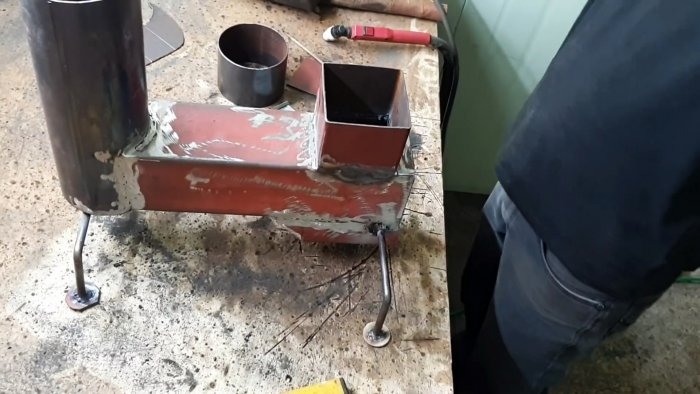

Также завариваем торец профильной трубы квадратной пластиной. Одну скобу с шайбами привариваем поперек профильной трубы под круглой, направив ножки вниз. Вторую разрезаем на две половины и привариваем по бокам профильной трубы на другом конце также ножками вниз.
Как сделать простую и многофункциональную ракетную печь

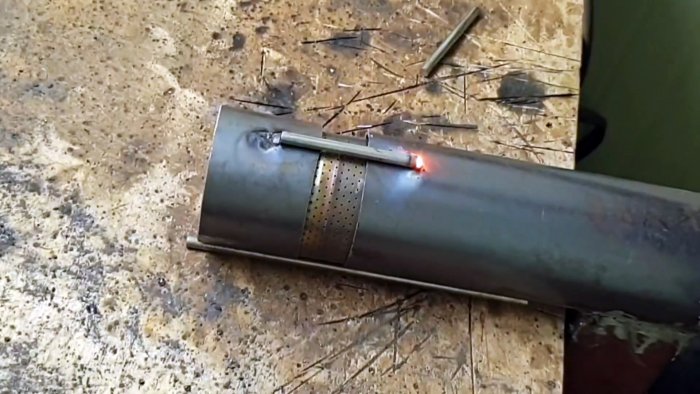

Цилиндрический фрагмент с сеткой с помощью стальных прутков, расположенных вертикально, крепим к круглой трубе сваркой.

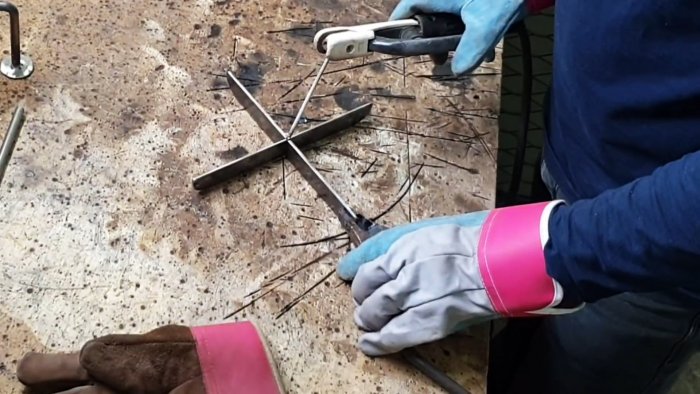

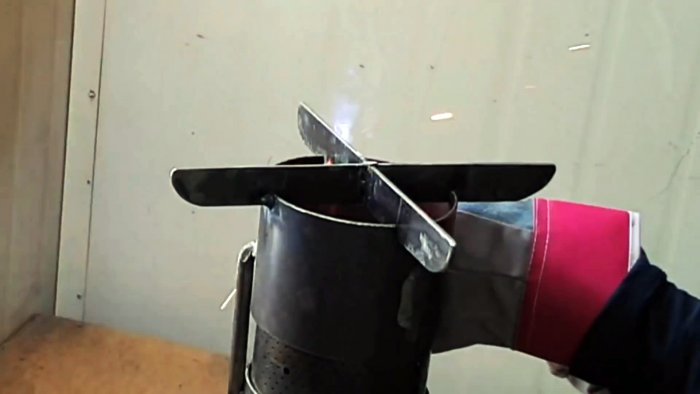

Две пластины со скругленными концами и прорезями посередине собираем в крест и в таком положении завариваем и зачищаем швы. На торце цилиндрической трубы выполняем 4 прорези равномерно по кругу. Вставляем в прорези концы креста и привариваем его к трубе.
Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

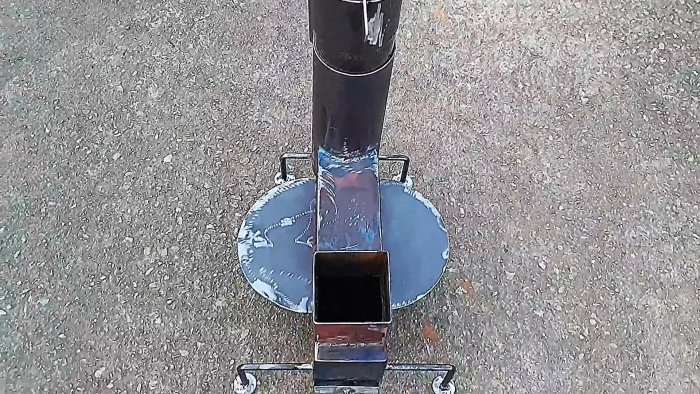

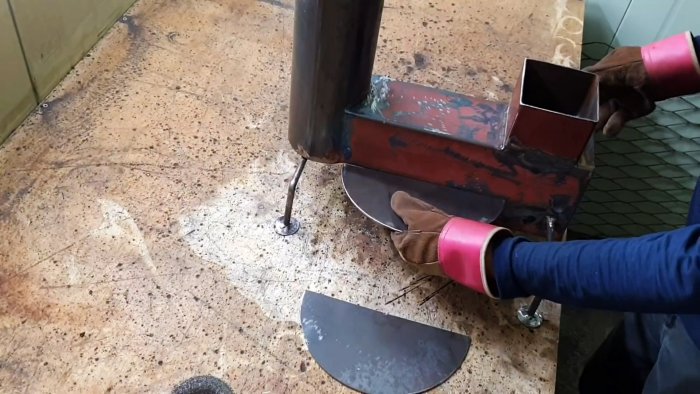

Диск из стального листа делим на две половины и разрезами привариваем по бокам профильной трубы на уровне и параллельно ее дна, начиная от поверхности круглой трубы.
Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

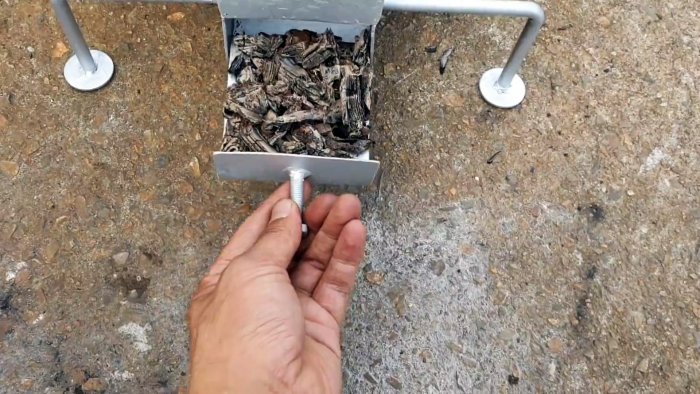

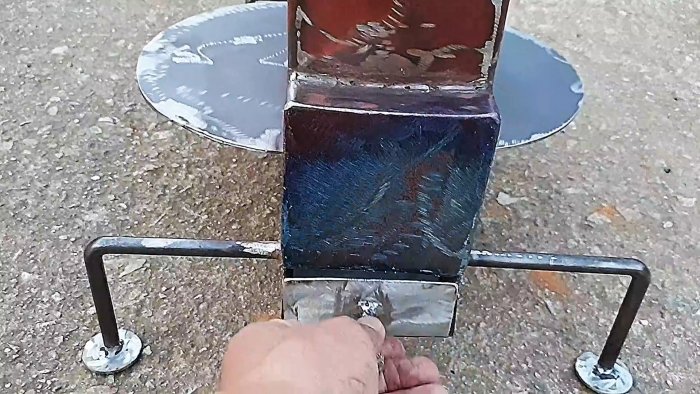

В открытый торец части профильной трубы вставляем пластину, к наружному концу которой привариваем поперечную пластину такой же ширины, и высотой, перекрывающей проем торца. К центру поперечной пластины привариваем болт.
Как сделать простую и многофункциональную ракетную печь

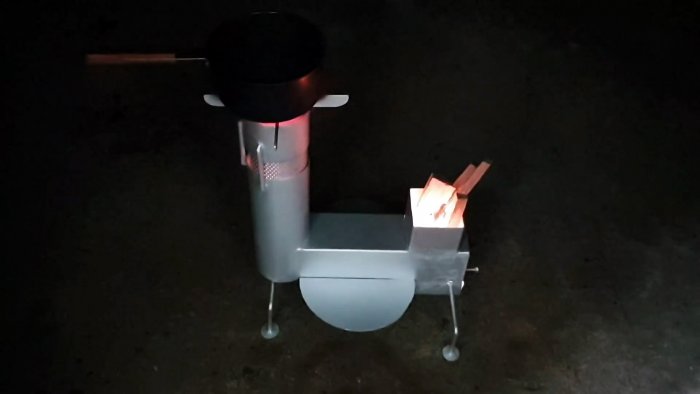

Все наружные поверхности конструкции покрываем термостойкой краской. После того, как краска высохнет, проверяем нашу самоделку в деле. Загружаем в топку дрова и снизу разжигаем их. Даем огню разгореться.
Как сделать простую и многофункциональную ракетную печь

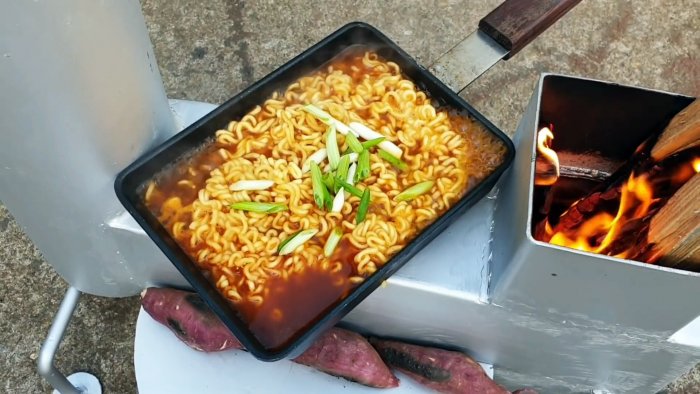

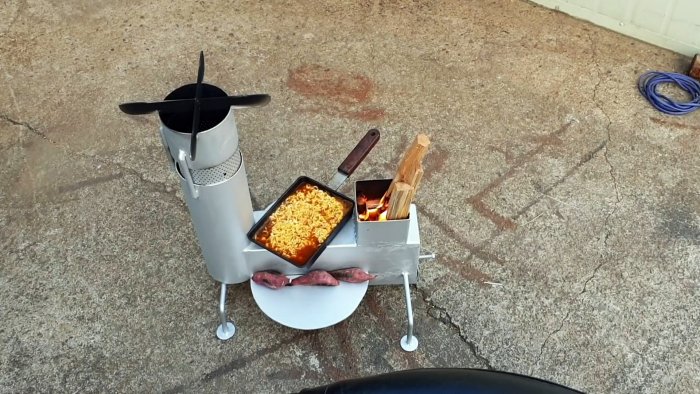

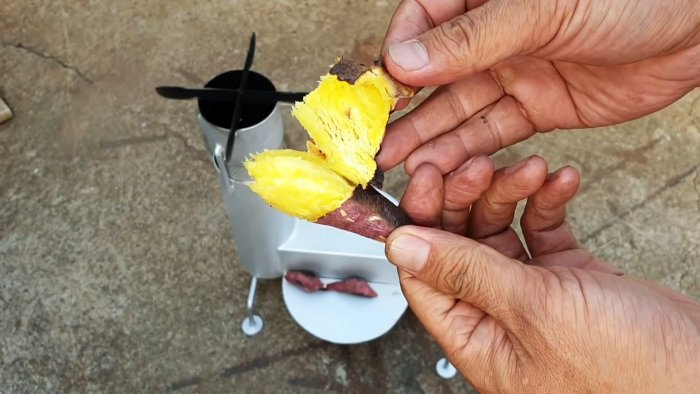

Ставим на трубу кастрюлю с водой для чая, на полукруги – овощи для тушения, в сковороде на камере сгорания готовим яичницу, жарим мясо с луком и другие блюда. Энергетику печи регулируем объемом закладки топлива и степенью открытия поддувала.
Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь

Как сделать простую и многофункциональную ракетную печь
