Самодельный мини бензиновый генератор из триммера 12 В

Это самый маленький генератор который только можно сделать из двигателя триммера (мотокосы). Крайне небольшие размеры достигаются благодаря использованию генератора на постоянных магнитах без обмоток возбуждения.
Данной установкой можно питать потребители напряжением 12 В, использовать для зарядки аккумуляторных батарей, в тех местах где нет электричества. В зимнее время это особенно актуально.

Понадобится


  • Двигатель от триммера. Самый маломощный отлично подойдет (0,6 кВт).
  • В данном примере использован мотоциклетный генератор от «Yamaha» на 12 Вольт.
  • Подшипник из штанги мотокосы.

Самодельный мини бензиновый генератор из триммера 12 В

Пару слов о генераторе «Yamaha». Был снят с мотоцикла, но вполне подойдет любой другой фирмы, не суть. Мощность его порядка 100 Вт. Напряжение на выходе регулируется ШИМ регулятором - снят с того же мотоцикла. На него идет трехфазное переменное напряжение с обмоток. Регулятор его выпрямляет и стабилизирует.
Самодельный мини бензиновый генератор из триммера 12 В

Для у увеличения скорости крутящего момента конструкция генератора отличается от классических моделей, тем что ротор крутится снаружи, а статор с обмотками находится внутри.

Изготовление бензинового генератора из двигателя триммера

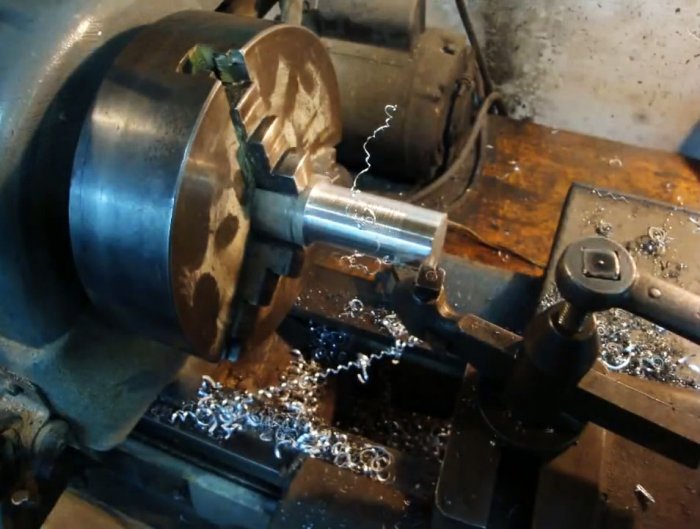

Обрезаем вал штанги болгаркой. На токарном станке точим и нарезаем резьбу под ротор. Чтобы закрепить статор, из полой алюминиевой заготовки вытачиваем втулку.
Самодельный мини бензиновый генератор из триммера 12 В

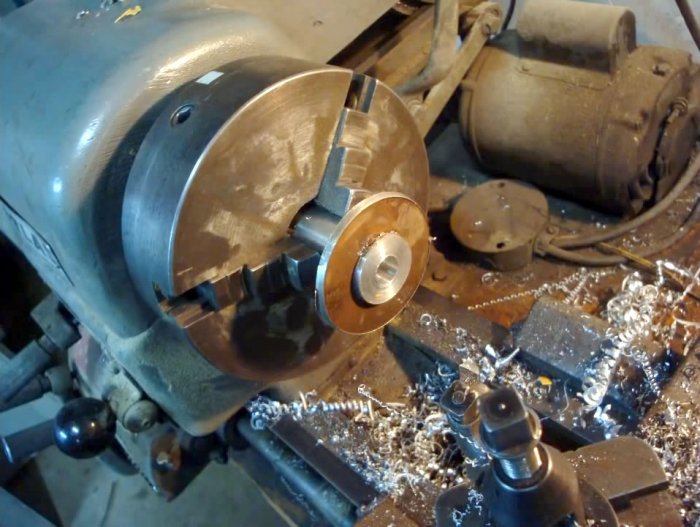

На нее запрессовываем кольцо из стали, предварительно так же выточенное на том же станке.
Самодельный мини бензиновый генератор из триммера 12 В

Точим отверстие под подшипник, который берется из ненужной уже штанги триммера. Устанавливаем подшипник, закрепляем втулку на штатное крепление вместо штанги. На стальном кольце сверлим отверстия для крепления статора.
Привинчиваем статор. На вал устанавливаем ротор и фиксируем гайкой.
Рама бензинового генератора сделана из тонкого алюминиевого профиля. Все прекрасно гнется. Ушки крепления двигателя также изготавливаются из алюминия и привариваются к раме.
Самодельный мини бензиновый генератор из триммера 12 В

В итоге получилась вот такая конструкция.
Самодельный мини бензиновый генератор из триммера 12 В

Очень легкая конструкция. Осталось сделать кожух для генератора, чтобы исключить прикосновение к вращающейся части.
Самодельный мини бензиновый генератор из триммера 12 В

Проверка. Пробуем зарядить автомобильный аккумулятор. Зарядка пошла, что видно по повышению показаний вольтметра.
Самодельный мини бензиновый генератор из триммера 12 В

Отлично держит ток заряда 5,5 Ампер.
Самодельный мини бензиновый генератор из триммера 12 В

Было решено добавить розетку переменного тока, чтобы брать переменное напряжение прямо с обмоток, а там оно доходи до 80-90 Вольт при максимальных оборотах двигателя. Мало ли для чего понадобится.
Самодельный мини бензиновый генератор из триммера 12 В

Также ввел в схему выключатель на три положения: среднее - выключено, влево - переменный ток на розетку, вправо - постоянное напряжение 12 В.
Самодельный мини бензиновый генератор из триммера 12 В

Невероятно полезная вещь в домашнем хозяйстве, думаю, много для чего может пригодится.
Генератор от мотоцикла конечно мал, но зато не требует начального напряжения для запуска, по сравнению с автомобильным генератором. Да и вес установки почти ничтожный.

Смотрите видео
