Индикатор разряда для любого аккумулятора

Данная схема характеризуется четким порогом включения при достижении установленного уровня напряжения. Этот индикатор универсален, имеет потенциометр для выставления заданного значения и может работать с любым аккумулятором в диапазоне 3-16 В.

Понадобится


  • Два транзистора PN2222, структуры NPN.
  • Светодиод 3 В.
  • Переменный резистор 10 кОм.
  • Два резистора 4,7 кОм.
  • По одному резистору 56 кОм и 460 Ом.

Особых требований к деталям нет, все без лишних проблем меняются на аналогичные. В плане резисторов - отклонение от номинала может быть на 10 процентов. Это не страшно, берите близкие по значению.

Изготовление универсального индикатора разряда


Берем транзисторы и разгибаем вывода.
Индикатор разряда для любого аккумулятора

Припаиваем к одному к его базе резистор на 4,7 кОм.
Индикатор разряда для любого аккумулятора

Далее берем второй и коллектором припаиваем к этому же резистору.
Индикатор разряда для любого аккумулятора

Теперь припаиваем еще резистор на 4,7 кОм.
Индикатор разряда для любого аккумулятора

Далее паяем на 56 кОм слева и 460 Ом справа.
Индикатор разряда для любого аккумулятора

Припаиваем потенциометр.
Индикатор разряда для любого аккумулятора

В дело идет светодиод.
Индикатор разряда для любого аккумулятора

Полная схема со всеми обозначениями.
Индикатор разряда для любого аккумулятора

Как работает схема?


Потенциометром устанавливается уровень срабатывания, это уже решили. На транзисторе слева собран пороговый элемент, на транзисторе справа - ключ для светодиода.
К примеру, выставим уровень срабатывания 3,5 В. Если напряжение на схеме выше, скажем 3,6 В, то первый транзистор открыт, а ключ заперт. Светодиод в данном случае не горит. Индикатор потребляет минимальный ток.

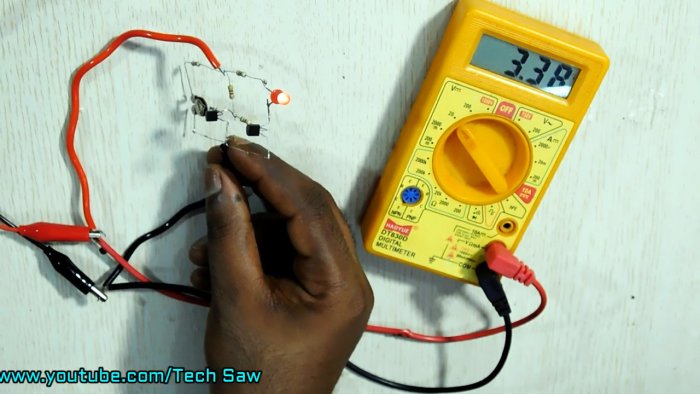

Если напряжение упало ниже порогового значения, и составляет, скажем 3,48 В, то первый транзистор закрывается и открывается ключ. В результате мы видим свечение светодиода, показывающее условно, что аккумулятор разряжен.
Индикатор разряда для любого аккумулятора

Также схема отлично работает в диапазоне 12 В.
Индикатор разряда для любого аккумулятора

Что дает возможность использовать индикатор для любых аккумуляторов или батарей в промежутке 3-12 В.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (1)
  1. Гость Анатолий
    #1 Гость Анатолий Гости 3 марта 2020 11:10
    0
    В видео показано, что при увеличении напряжения включается светодиод! Т.е. эта схема работает не так, как описывает автор.

    Вообще-то на оригинальном видео подписано: "3v-12v Adjustable Battery Full Indicator" - что означает "3v-12v Регулируемый Индикатор Полного Заряда Батареи", а не РАЗРЯДА

    На фото "Полная схема со всеми обозначениями" - плюс указан не верно. Нужно его перенести в точку соединения резисторов 56к, 460, 4.7к

    Чтобы сделать хороший и надёжный индикатор разряда батареи, советую использовать управляемый стабилитрон TL431 и далее уже "лепить" транзисторы со светодиодами...
