» » » Индикатор разряда батареи
Данный индикатор вовремя сообщит Вам о том, что Ваша аккумуляторная батарея разряжена. Основным достоинством предлагаемой схемы является четкость срабатывания. Иными словами сигнальный светодиод загорается сразу без плавного нагнетания яркости. Плюс ко всему устройство довольно точно может отслеживать заданный порог срабатывания.

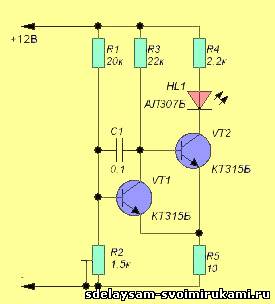

Схема проста и при правильной сборке и рабочих радиоэлементах начинает работать сразу без настройки. Вам останется только отрегулировать порог срабатывания подстроечным резистором R2.

Данная схема предусмотрена для аккумуляторной батареи напряжением 12 вольт.

Также схему можно переделать для аккумуляторных батарей напряжением 6 - 4 вольта. Для этого необходимо резисторы R1, R2 взять сопротивлением 10 кОм, а резистор R4 - 560-100 кОм.


PS: Можно собрать и не одну схему для аккумулятора, а скажем три. То есть первый светодиод будет срабатывать при напряжении, скажем, 11. Второй при 10,5 вольт, а третий при 10 вольтах. Тем самым Вы будете более полно владеть информацией о состоянии Вашей АКБ.
Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (19)
Veent
#1 Veent Гости 16 апреля 2011 20:42
0
да да пять балов все сделано своими руками biggrin
Dan-Star
#2 Dan-Star Гости 20 апреля 2011 17:13
0
Есть колонка от ручного радио(маленькое такое, с 2 мя кнопками) можно её подсоединить к телефону?Или сгорит мобаил?

Или сгорит мобаил На колонке написано : 0.4 вольта, 8 (омега) 271-1 sx . Помогите
Оч нравится этот сайт =)
feelloff
#3 feelloff Гости 20 апреля 2011 19:40
0
Да нет, не сгорит.
Rybak27
#4 Rybak27 Гости 26 мая 2011 14:03
1
почему вы пишете именно сюда? не надо сорить! smile
BABA_ZINA
#5 BABA_ZINA Гости 7 июня 2011 14:50
0
подскажите какие нужно взять детали что-бы сделать на напяжение 4.8в
саранее спасибо!
feelloff
#6 feelloff Гости 7 июня 2011 17:35
1
Попробуй статью прочитать.
VVLAD
#7 VVLAD Гости 28 августа 2011 14:46
2
Может кто выложит схему для 3-х вольт, оч надо?
SEREGAKONAN
#8 SEREGAKONAN Гости 7 апреля 2012 10:22
0
а кт315и или с другим индексом использовать можно?
feelloff
#9 feelloff Гости 7 апреля 2012 15:28
0
SEREGAKONAN, можно.
mageffect
#10 mageffect Гости 2 сентября 2012 08:32
0
Подскажите пожалуйста а можно к индикатору подключить релюшку для отключения нагрузки?
1goga1
#11 1goga1 Гости 8 мая 2013 20:06
0
"батарей напряжением 6 - 4 вольта. Для этого необходимо резисторы R1, R2 взять сопротивлением 10 кОм, а резистор R4 - 560-100 кОм."
Почему R1, R2 по 10 кОм? Может R1, R3? А R2 - 560-100 кОм. Просветите чёенто я не догнал.Спасибо заранее
dreno
#12 dreno Гости 22 июля 2013 22:02
0

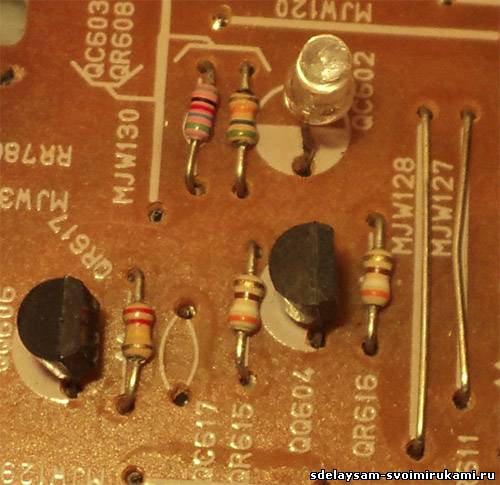

А плата - это кусок от платы какого-то магнитофона или телевизора? А снизу перерезали необходимые дорожки и припаяли перемычки, ведь так? Классно придумано, не надо травить новую плату :)
dreno
#13 dreno Гости 22 июля 2013 22:16
0
Почему-то на плате резисторы номиналом 220к, 56к - 2шт, 390 - 2шт. А схема - совсем с другими резисторами :\
DenOFF
#14 DenOFF Гости 1 сентября 2013 22:22
0
Я немного упростил схему. Исключил R5 и С1 , R4 заменил на 300 Ом и вместо R2 поставил постоянное сопротивление 1,3 кОм. Остальные детали оставил без изменений. Отрабатывает на 10.48в.
Сергей
#15 Сергей Гости 12 сентября 2013 22:49
0
А можно ли переделать схему чтобы при достижении допустим 12в светодиод загорался?
eklips89
#16 eklips89 Гости 27 сентября 2013 19:04
0
C1 skoka farad?
dreno
#17 dreno Гости 13 января 2014 21:03
0
К комменту под №14. DenOFF, при R4 = 300 Ом ток через стандартный светодиод будет навскидку ~ I=10/300=33mA, светодиод может сгореть.
Кстати (немного не в тему) завышенный ток характерен для всех продающихся автомобильных светодиодных ламп, расчитанных ровно на 12 вольт, в то время как на заведенном автомобиле напряжение 14 вольт, что приводит со временем к выходу из строя светодиодов fellow
serj
#18 serj Гости 25 июля 2014 00:53
0
подскажите. как доработать данную схему, чтобы логика работы у нее была обратной - при норм напряжении светодиод горит, а при заниженном - гаснет, сделать подобие защиты от чрезмерного разряда батареи (желательно с номиналоми деталей)
Артём
#19 Артём Гости 30 сентября 2015 09:59
0
Сделал схемки, настроил одну загорается при 10,8В а гаснет 11,48В другая загорается при 9,42В гаснет 9,96В. Таким образом при просадки напряжения до порога включения светодиода он не погаснет в первом случае вплоть до 11,47В во втором 9,95В . Нельзя ли как-то уменьшить этот диапазон?
