Вдали от городов, где электроснабжение нестабильное или отсутствует вовсе часто бывает необходим небольшой электрогенератор. Мы расскажем, как собрать его своими руками.
Такое устройство, конечно, по всем параметрам будет проигрывать генераторам, изготовленным промышленно. Тем не менее оно может с успехом служить как резервный источник питания небольшой мощности.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

Подробное описание изготовления генератора

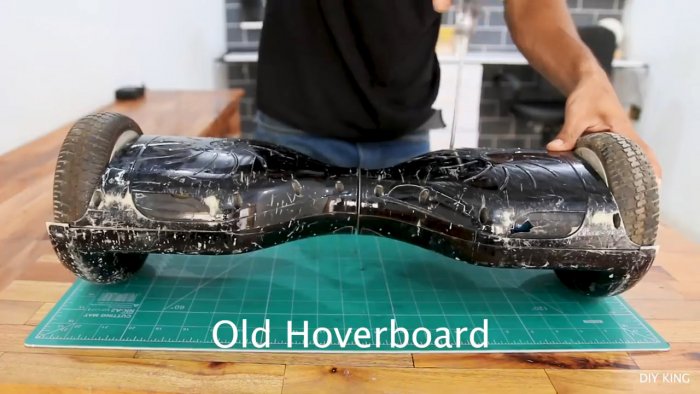

Для генератора нам понадобится небольшой синхронный электродвигатель. Подходящие установлены в сигвеях и электросамокатах.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

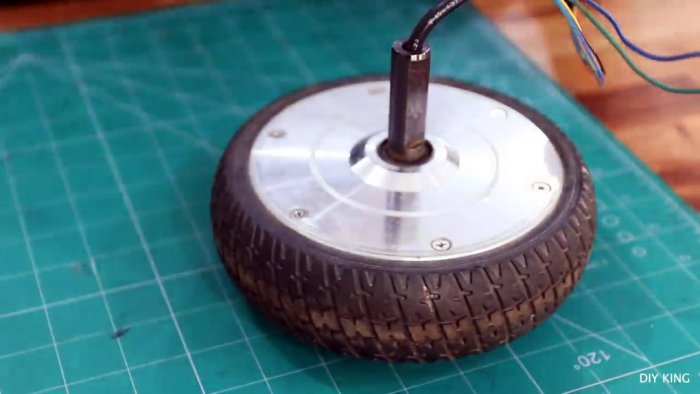

Снимем колесо, в котором и находится двигатель, который будет в дальнейшем служить как генератор.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

Открутим 6 болтов верхней крышки и с помощью крупной отвертки «разбортируем» колесо.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

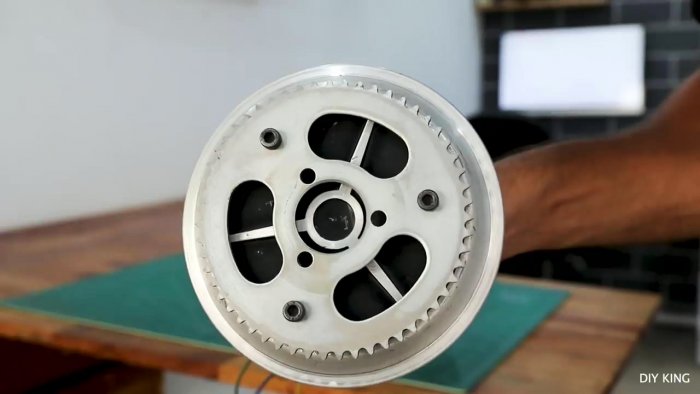

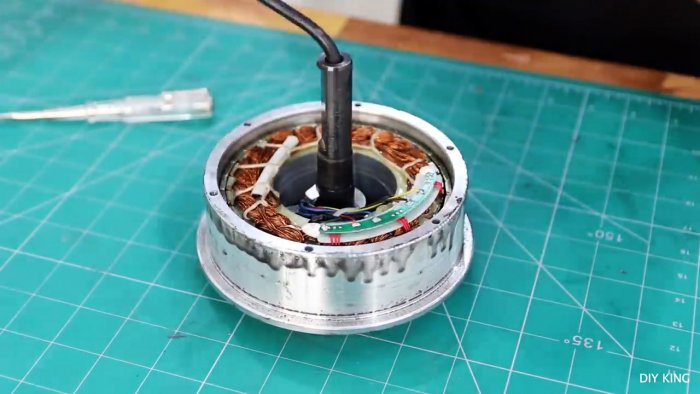

Используя разводной ключ, усилием извлекаем двигатель из маховика. Нам необходимо закрепить звездочку на обратной стороне маховика. Сделаем отверстия и приклеим с наружной стороны гайки.
Не допускайте, чтобы на магниты маховика «приклеивались» мелкие предметы или металлические опилки.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

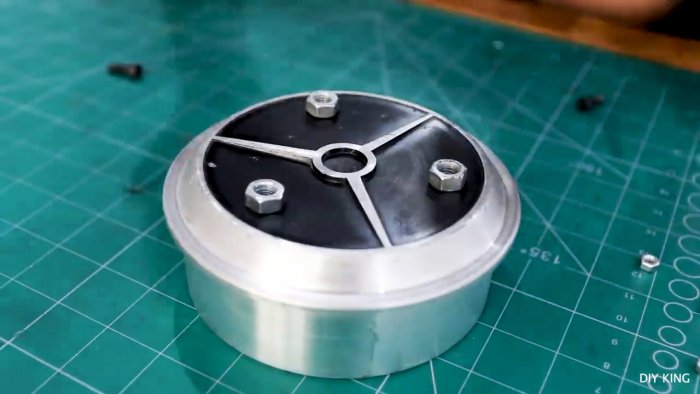

Вставим болты и затянем такими же гайками с внутренней стороны. Удалим схему управления: она больше не понадобится. Поставим на место двигатель и закроем крышку.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

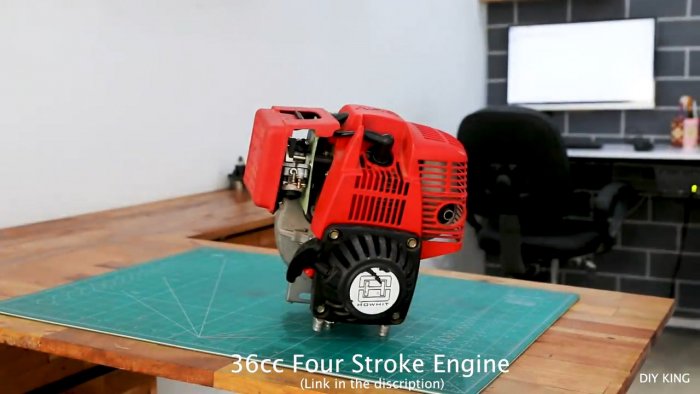

В качестве привода будем использовать бензиновый двигатель газонокосилки.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

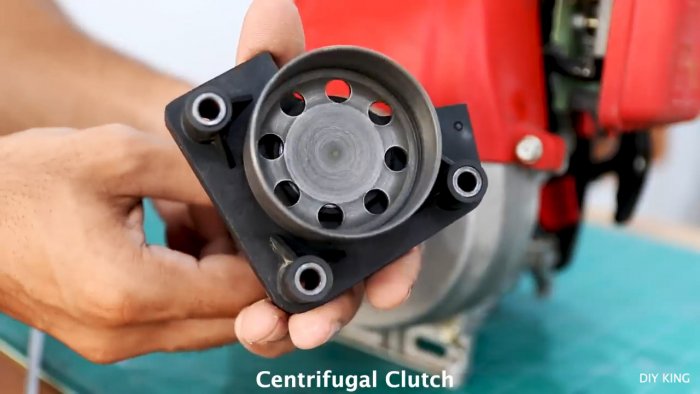

Соединим вал с муфтой.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

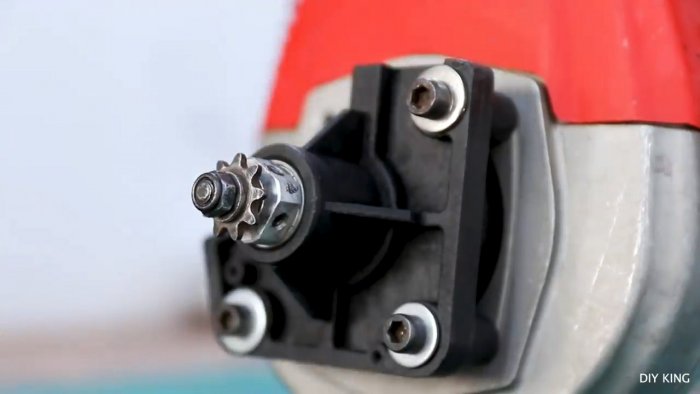

Установим на конец вала маленькую звездочку.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

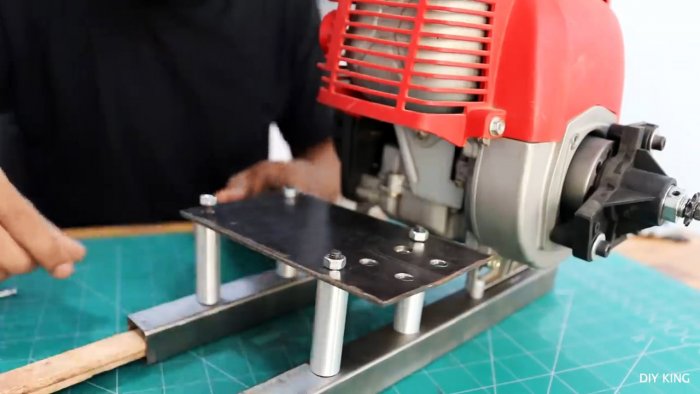

Основание изготовим из двух алюминиевых профилей, к которым прикрутим металлическую пластину на такую высоту, чтобы звездочка генератора свободно вращалась.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

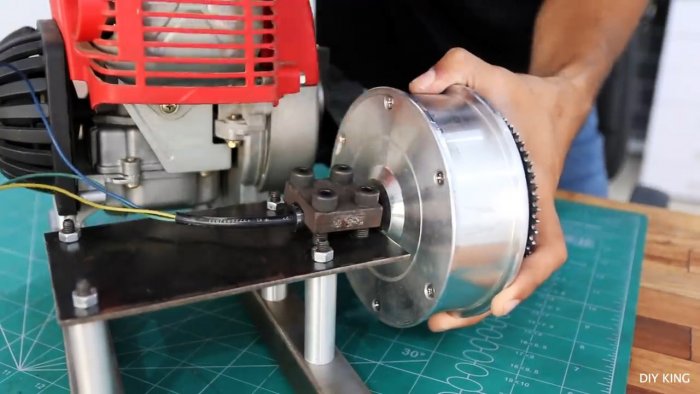

Закрепим генератор на пластине.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

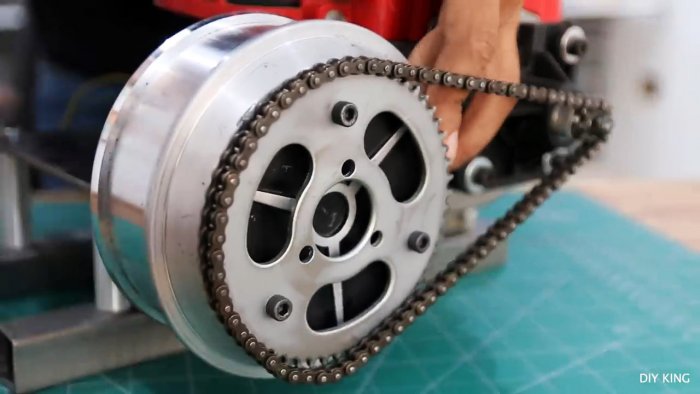

Наденем цепь.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

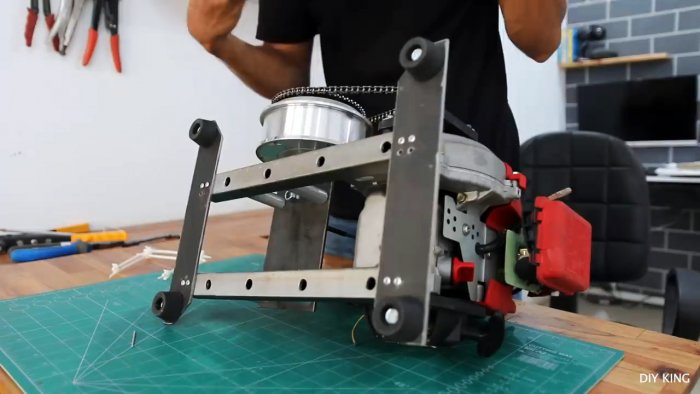

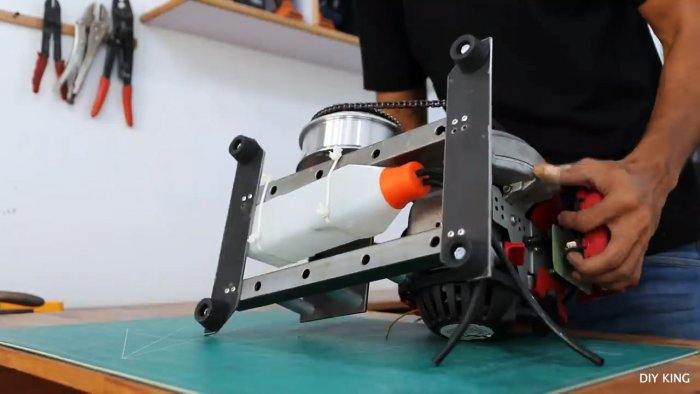

Для устойчивости конструкции поставим еще две поперечные пластины с прорезиновыми ножками.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

Бензобак изготовим из пластиковой бутылки: вставим две трубки в пробку, на которые натянем шланги подачи топлива.
Важно! Бутылка должна закрываться герметично. Обязательно убедитесь, что через пробку не происходит утечка бензина.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

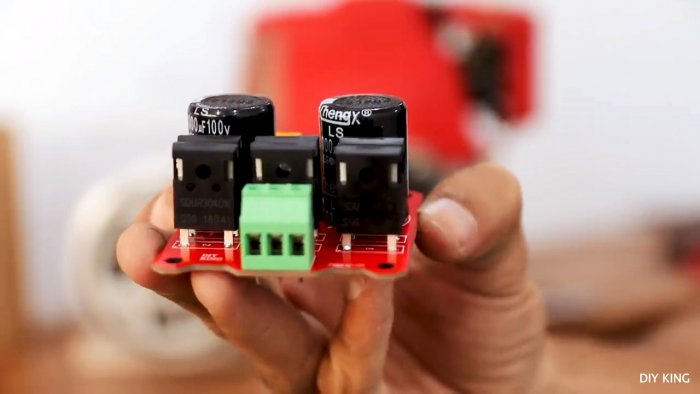

Напряжение на выходе генератора будет трехфазным нестандартной величины. Для того, чтобы можно было использовать его для освещения, необходимо выпрямить его с помощью электронного преобразователя.
Как сделать небольшой электрический генератор из сигвея и двигателя триммера

Как сделать небольшой электрический генератор из сигвея и двигателя триммера

Другой вариант привести выходное напряжение к стандартным значениям – установить на выход генератора трансформатор. При этом, вероятно его придется доработать: увеличить или уменьшить количество витков на вторичной обмотке.

Смотрите видео


Детали сборки генератора показаны в видео:
