» » » Генератор для велосипеда из шагового двигателя
Шаговый двигатель это не только мотор приводящий в действие всевозможный устройства (принтер, сканер и т.п), но и неплохой генератор ! Основным достоинством такого генератора является то, что ему ненужны большие обороты. Иными словами, даже при небольших оборотах шаговый двигатель вырабатывает достаточно много энергии. То есть обычному велосипедному генератору требуются начальные обороты до того пока фонарь не начнет светить ярким светом. Этот недостаток пропадает при использовании шагового двигателя.
В свою очередь шаговый двигатель обладает и рядом недостатков. Основным из них является большое магнитное залипание.
Ну да ладно. Для начала нам необходимо найти шаговый двигатель. Тут работает правило: Чем двигатель больше - тем лучше.
Здесь я представлю вам пару вариантов крепления и пару вариантов шагового двигателя.
Начнем с самого большого. Я выдрал его из плоттера для печати, это такой большой принтер. На вид двигатель выглядит довольно большим.


Перед тем как показать вам схему стабилизации и питания я хочу показать Вым метод крепления на Ваш велобайк.

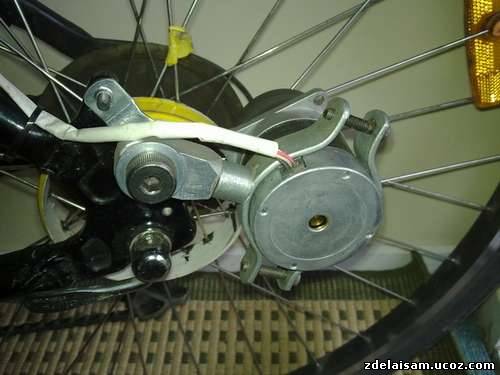

Как видно из рисунка наш генератор прикручен ближе к оси колеса и вращается от дополнительного круга. Здесь нужна мысль и смекалка каждому из вас нужно самому придумать крепление и круг вращения, так как вариантов очень много.

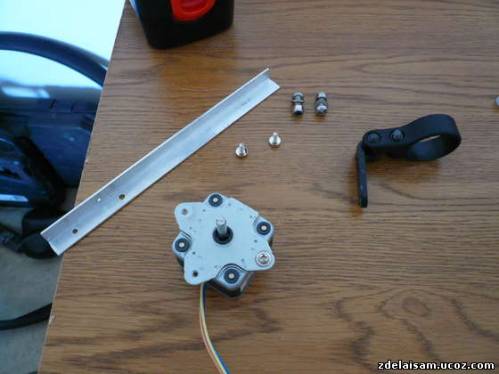

Вот ещё один вариант с двигателем поменьше.


Детали:


Я думаю каждый из Вас при постройке выберет наиболее подходящий для него вариант.

Ну а теперь время пришло поговорить о фонарях и цепях питания. Естественно все фонари - светодиодные.

Схема выпрямления обычная : блок выпрямительных диодов, пару конденсаторов большой ёмкости и стабилизатор напряжения.


Обычно из шагового двигателя выходит 4 проводе, соответствующие двум катушкам. Поэтому на рисунке два выпрямительных блока.

Наш генератор способен вырабатывать до 50 вольт напряжения на больших оборотах, поэтому конденсаторы надо брать на напряжение не ниже 50.
А стабилизатор на напряжение 5-6 вольт.
Чем же хороша наша самоделка?!  - Дело в том что даже при трогании с места наш фонарь ярко светит! И в процессе движения не мелькает и не тухнет.

Вот и всё !
