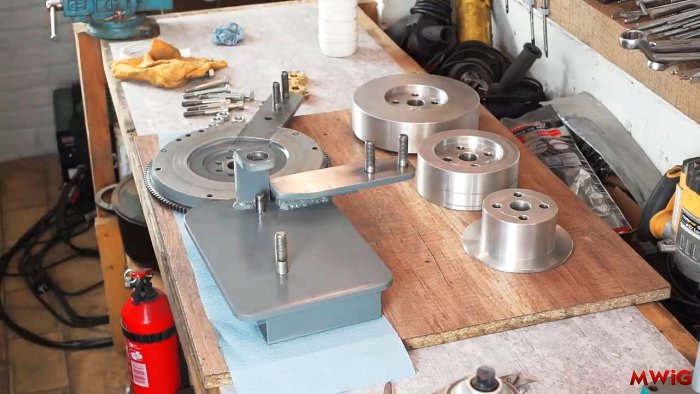

Изгибать профильные трубы без деформации поперечного сечения не очень просто. Для этого нужны специальные трубогибы, которые недешево стоят и довольно громоздкие. Но такое приспособление можно изготовить своими руками без особых затрат, если немного постараться.
Как сделать трубогиб из маховика авто и бендикса стартера

Потребуется

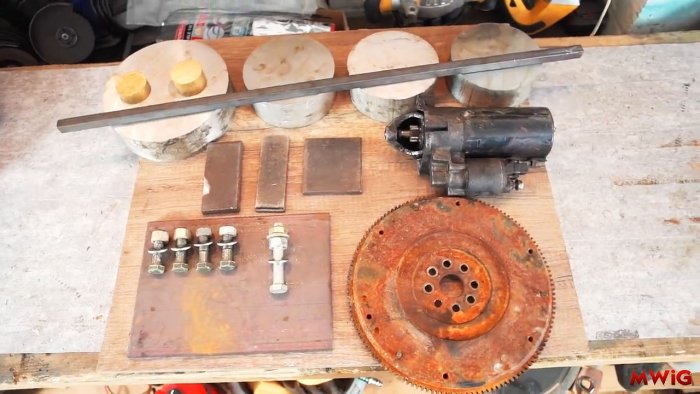

Чтобы собрать самодельный трубогиб нам нужны будут следующие материалы и изделия:
  • толстый листовой металл;
  • алюминиевые болванки различных диаметров;
  • две круглые латунные заготовки;
  • шестерня от стартера (бендикс);
  • зубчатый маховик от авто;
  • болты, шайбы и гайки;
  • стальной круглый пруток;
  • металлические пластины различных размеров и формы;
  • квадратная металлическая труба;
  • баллончик аэрозольной краски.

Как сделать трубогиб из маховика авто и бендикса стартера

В работе нам придется пользоваться: болгаркой, дрелью, токарным, сверлильным и фрезерным станком, гриндером, сварочным аппаратом, тисками, молотком, кернером и т. д.

Процесс изготовления трубогиба

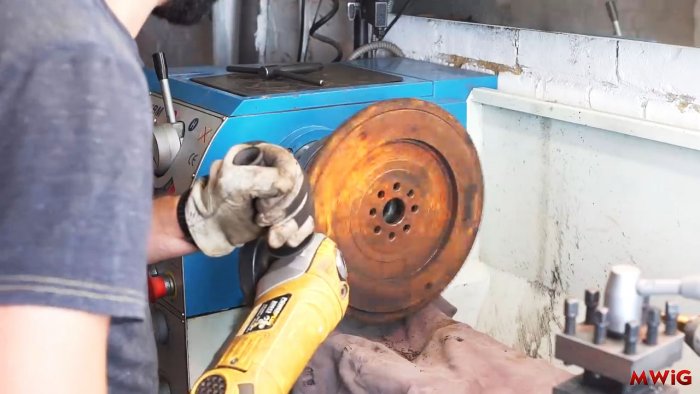

Приводим в порядок старый маховик. Болгаркой отрезаем выступающие концы болтов, зажимаем в патрон токарного станка и очищаем шлифовальным кругом от наслоений и ржавых пятен.
Как сделать трубогиб из маховика авто и бендикса стартера

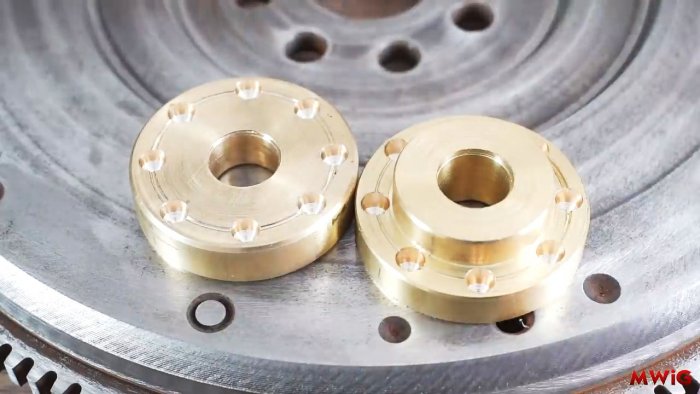

Из круглых латунных заготовок делаем две сопряженные детали для маховика, которые нужны для его центровки и закрепления.
Как сделать трубогиб из маховика авто и бендикса стартера

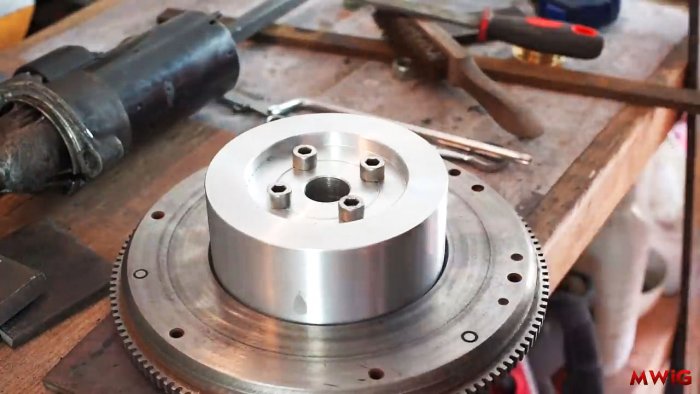

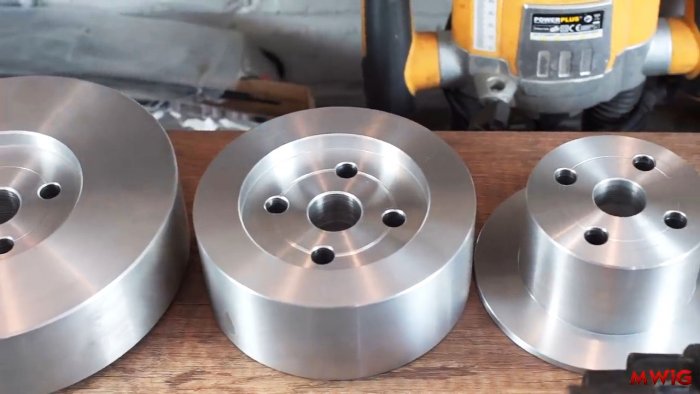

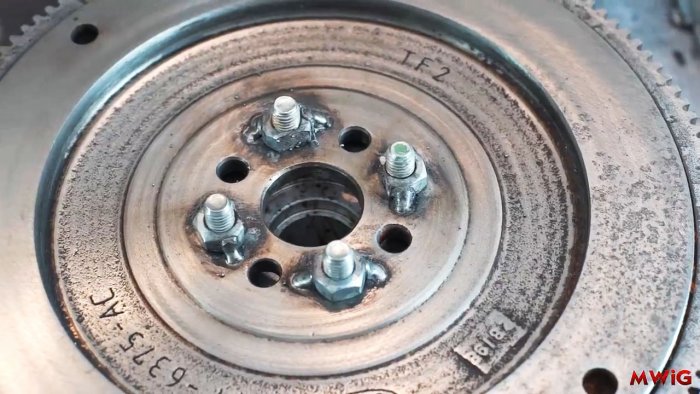

Из алюминиевых болванок вытачиваем сменные ролики разных диаметров для получения требуемого радиуса изгиба заготовок. У них одинаковая система крепления из четырех болтов и гаек, приваренных к маховику.
Как сделать трубогиб из маховика авто и бендикса стартера

Как сделать трубогиб из маховика авто и бендикса стартера

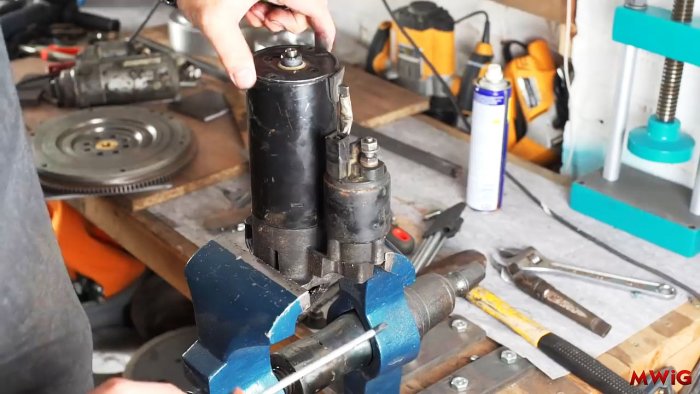

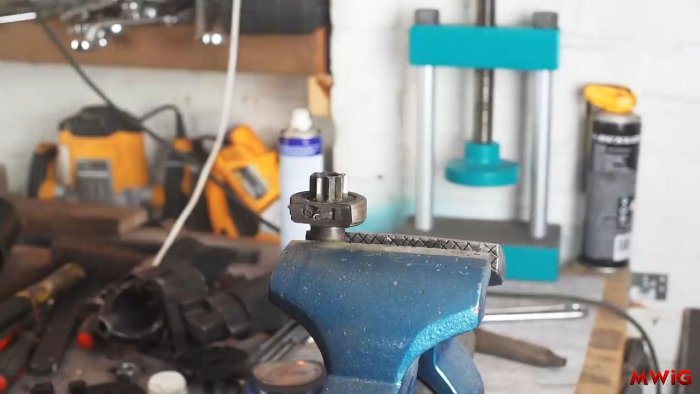

Из негодного стартера извлекаем узел ведущей шестерни (бендикс) с осью и удаляем все, кроме внутреннего кольца обгонной муфты.
Как сделать трубогиб из маховика авто и бендикса стартера

Как сделать трубогиб из маховика авто и бендикса стартера

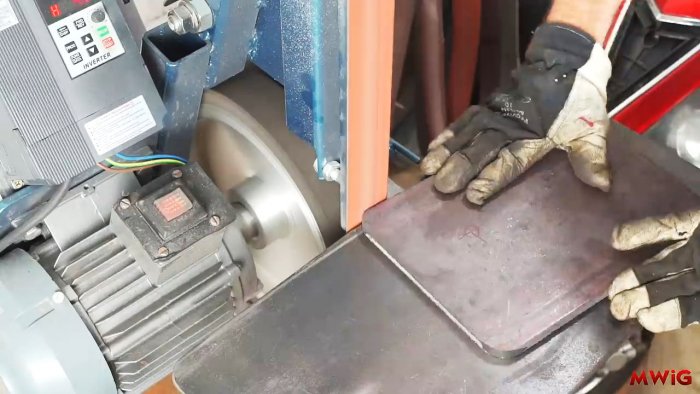

Из толстого листового металла делаем основание, отрезая углы болгаркой и скругляя на гриндере.
Как сделать трубогиб из маховика авто и бендикса стартера

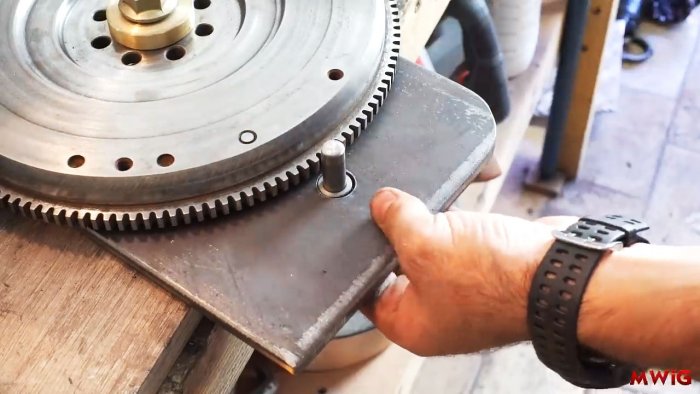

Накладываем на него маховик с латунной втулкой и вводим в зацепление с зубчатым венцом бендикс. В таком положении отмечаем на основании точки их вращения и сверлим отверстия.

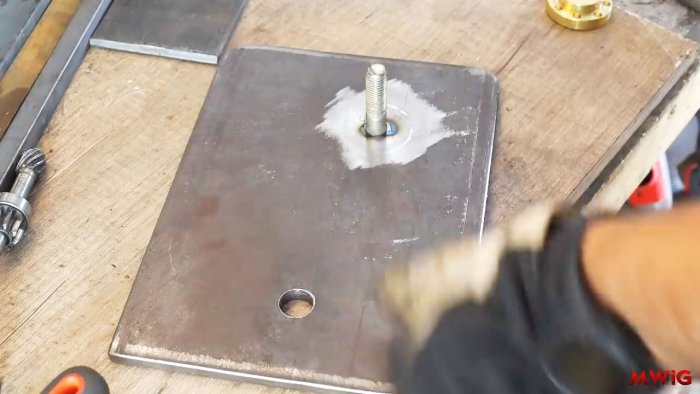

В отверстие под маховик снизу вставляем шпильку и привариваем ее к основанию. Шлифуем место сварки заподлицо с плоскостью.
Как сделать трубогиб из маховика авто и бендикса стартера

Надеваем на шпильку латунную втулку, на нее – маховик и затягиваем гайкой.
Как сделать трубогиб из маховика авто и бендикса стартера

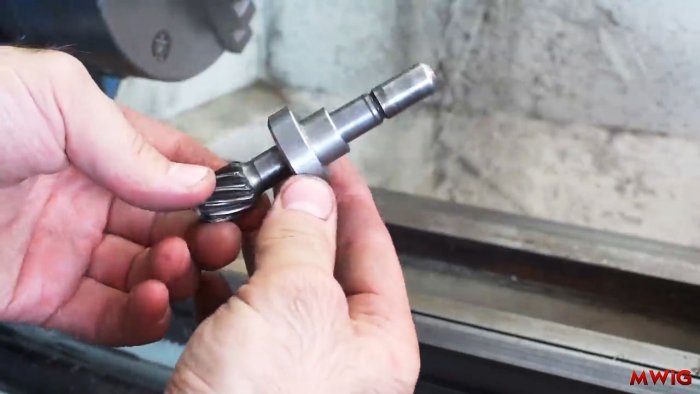

Из стального круглого прутка вытачиваем втулку и устанавливаем ее снизу в отверстие для оси бендикса, от которой отрезаем косозубую шестерню привода.
Как сделать трубогиб из маховика авто и бендикса стартера

Завариваем ось снизу к втулке, которую, в свою очередь, привариваем к основанию. Сверху на ось устанавливаем шестерню.
Как сделать трубогиб из маховика авто и бендикса стартера

В одной пластине из толстого металла с одного конца просверливаем отверстие, а снизу поперек пластины фрезеруем треугольный паз и сгибаем ее под 90 градусов.
Как сделать трубогиб из маховика авто и бендикса стартера

Из стального круглого прута вытачиваем стержень требуемого диаметра, закрепляем его в патроне токарного станка и сваркой трением соединяем торец стержня с шестерней.
Как сделать трубогиб из маховика авто и бендикса стартера

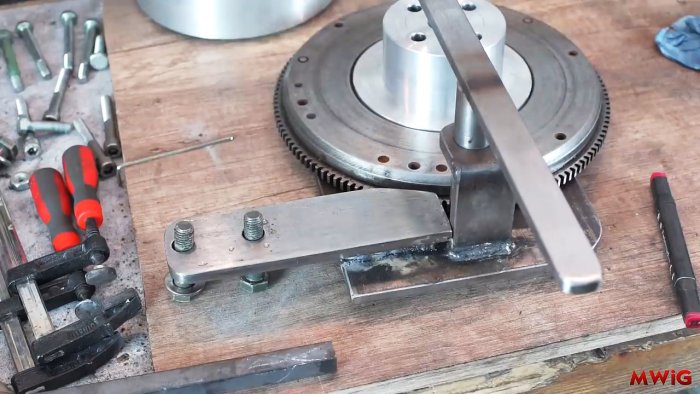

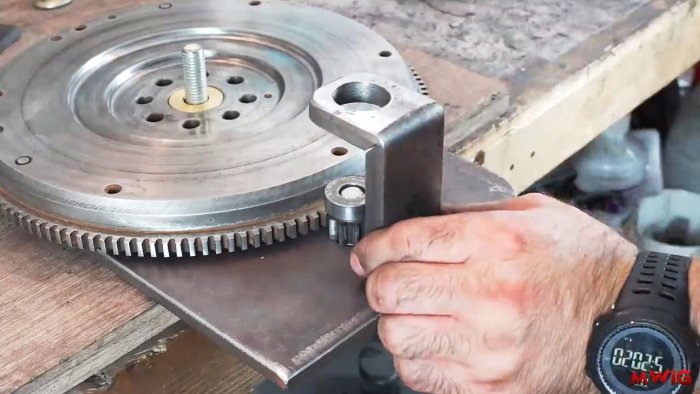

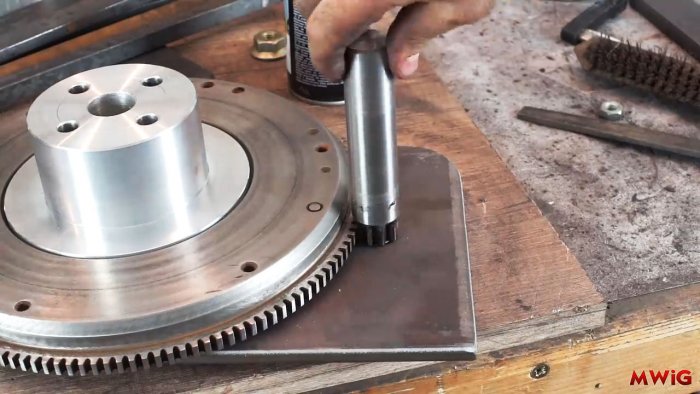

Устанавливаем стержень с шестерней на место. На стержень надеваем Г-образную деталь с отверстием и привариваем ее базе. Сверху стержня привариваем металлическую пластину. С помощью нее будем вращать ведущую шестерню.
Как сделать трубогиб из маховика авто и бендикса стартера

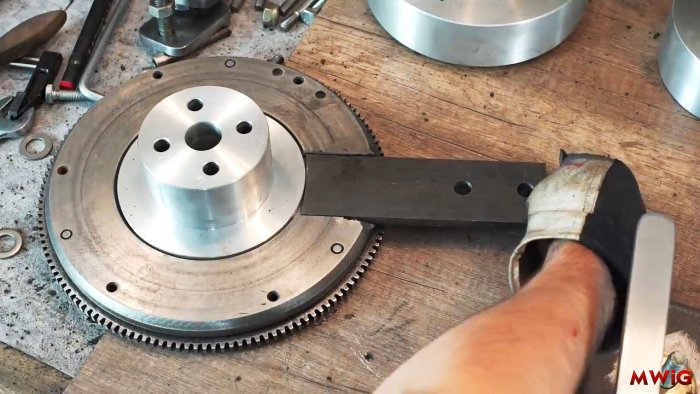

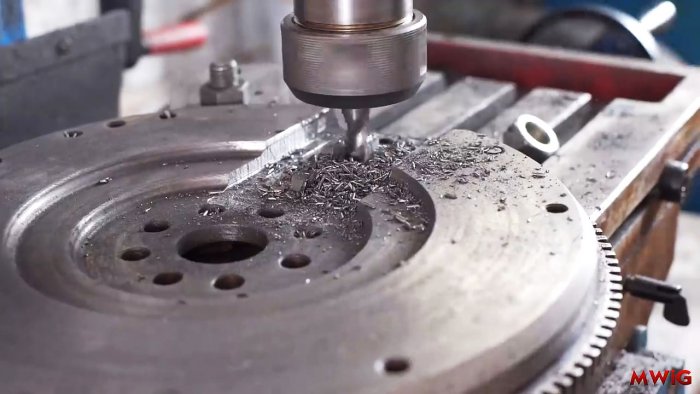

В маховике фрезеруем радиальный паз, куда укладываем специальным образом подготовленную пластину с двумя отверстиями на конце, расположенных продольно, и обвариваем ее.
Как сделать трубогиб из маховика авто и бендикса стартера

Как сделать трубогиб из маховика авто и бендикса стартера

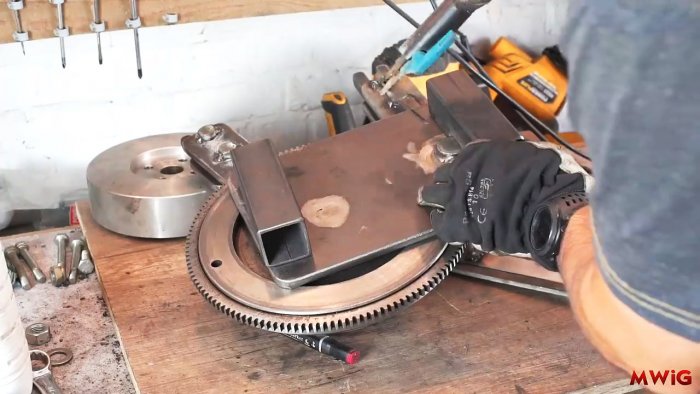

Снизу базы привариваем два куска квадратной трубы для придания устойчивости всему приспособлению. Следующая операция – это изготовление упоров для заготовок и их установка на положенные им места.
Как сделать трубогиб из маховика авто и бендикса стартера

Разбираем трубогиб, обезжириваем детали и узлы, прикрываем поверхности, не подлежащие окраске клейкой бумагой, и производим покраску из аэрозольного баллончика.
Как сделать трубогиб из маховика авто и бендикса стартера

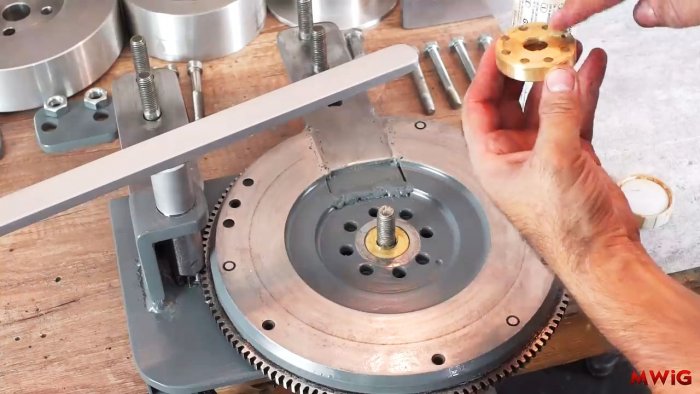

Дожидаемся высыхания краски, удаляем защитную бумагу и начинаем окончательную сборку, смазав консистентной смазкой латунные втулки и бендикс с венцом маховика.
Как сделать трубогиб из маховика авто и бендикса стартера

Как сделать трубогиб из маховика авто и бендикса стартера

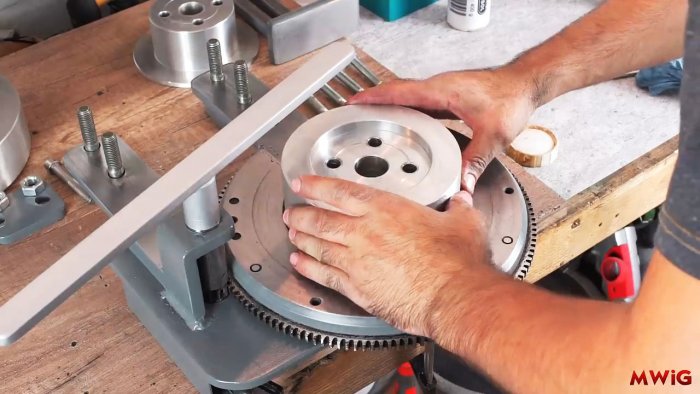

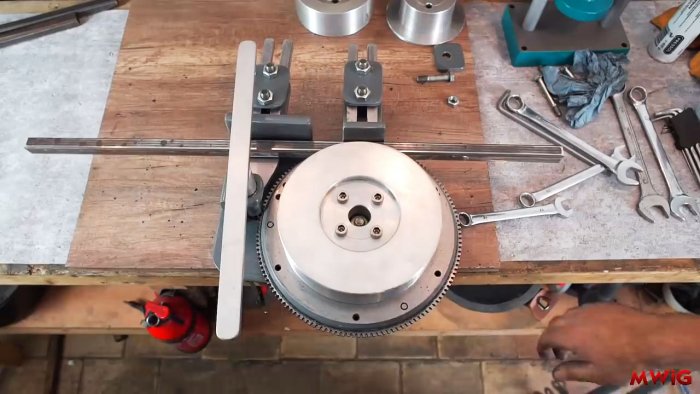

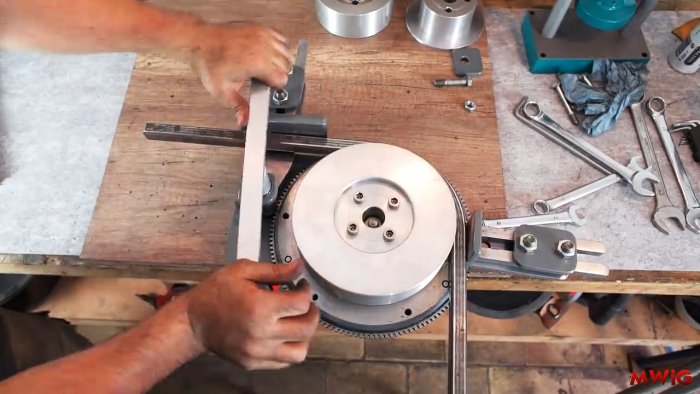

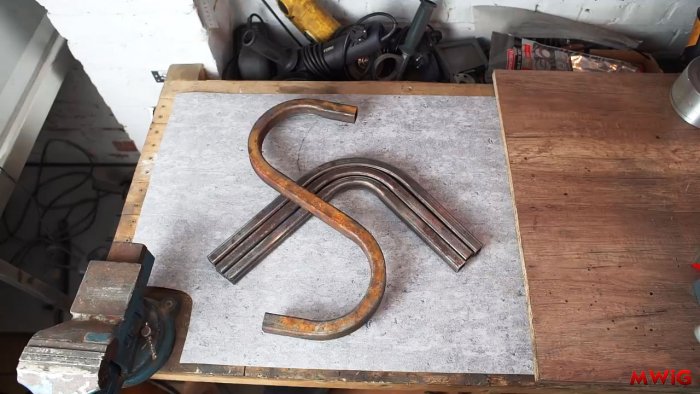

Проверяем работу трубогиба, меняя сменные ролики для обеспечения необходимого радиуса изгиба, и убеждаемся в том, что устройство работает отлично.
Как сделать трубогиб из маховика авто и бендикса стартера

Как сделать трубогиб из маховика авто и бендикса стартера

Как сделать трубогиб из маховика авто и бендикса стартера
