Встречаются ситуации, когда батареи уже установлены, а разводка системы отопления еще не сделана, котел не подключен. Что делать, ели на улице холодно, а в помещениях надо поддерживать плюсовую температуру, в противном случае испортится финишная отделка стен? Есть выход – подключить к радиаторам тэн.
Как подключить алюминиевый радиатор к тэну

Что надо подготовить


Самый важный элемент – тэн, на каждый радиатор надо по одному мощностью до 1 кВт.
Как подключить алюминиевый радиатор к тэну

Тэны присоединяются гибкими кабелями, концы залуживаются. Для монтажных работ надо иметь комплект слесарных инструментов. Давление контролируется манометром.

Технология подключения тэна

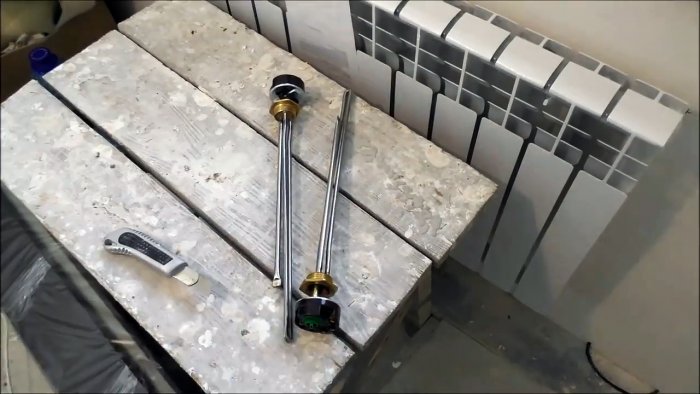

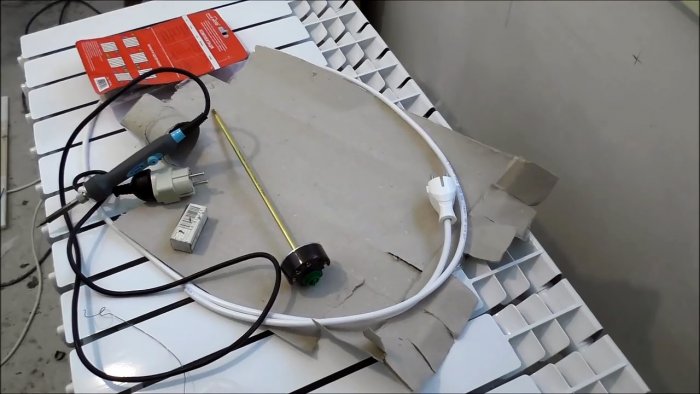

Подготовьте тэны с терморегуляторами и провода с вилкой, сечение жил должно быть не менее 2 кв. мм. В нашем случае мощность тэна 700 Вт, шкала регулирования терморегулятора 40–80 градусов Цельсия.
Как подключить алюминиевый радиатор к тэну

Как подключить алюминиевый радиатор к тэну

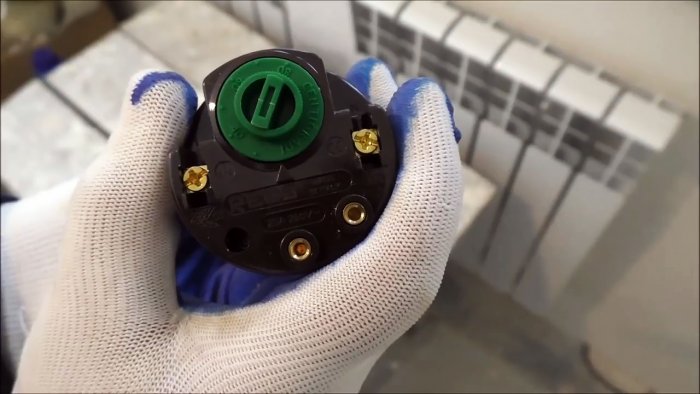

Открутите два болтика и снимите терморегулятор, это надо для облегчения его подключения.
Как подключить алюминиевый радиатор к тэну

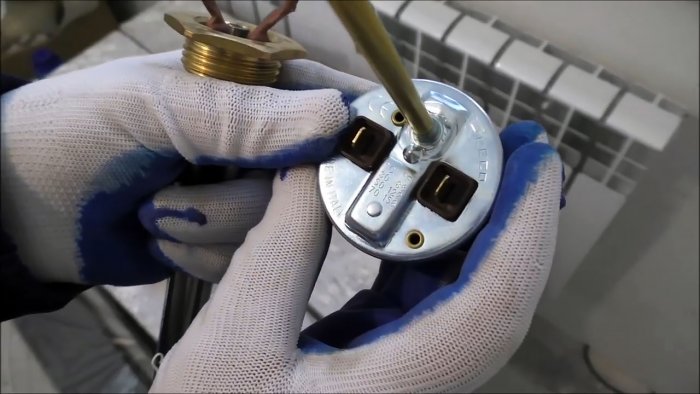

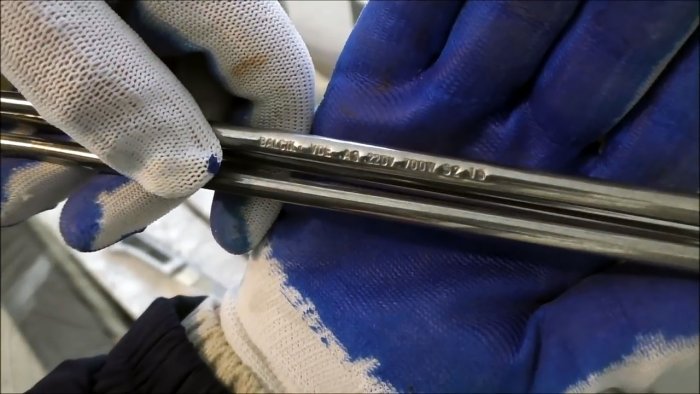

Обратите внимание на выбитые на металлическом основании параметры прибора. Если они не совпадают с надписями на лицевой стороне пластикового корпуса – перед вами подделка. У нас именно такой случай, указаны значения температуры 30–70 градусов Цельсия, а на корпусе 40–80 градусов Цельсия.

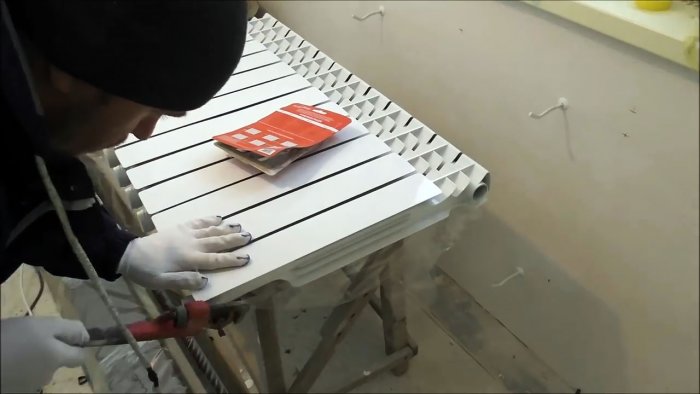

Снимите со стены радиатор, удалите защитную пленку. Примерьте нагреватель, вставьте его в нижнее отверстие, он должен входить полностью, без усилий и заеданий.

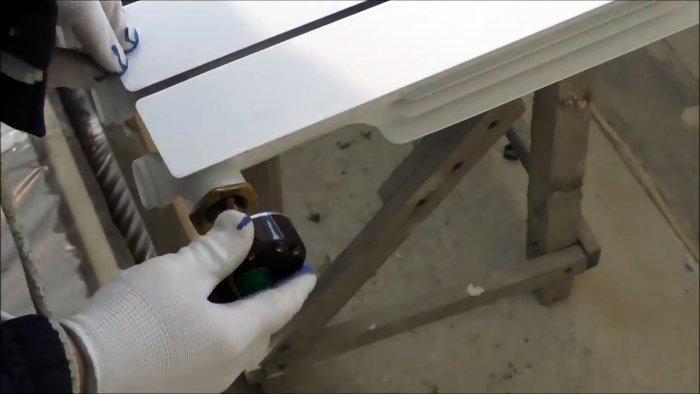

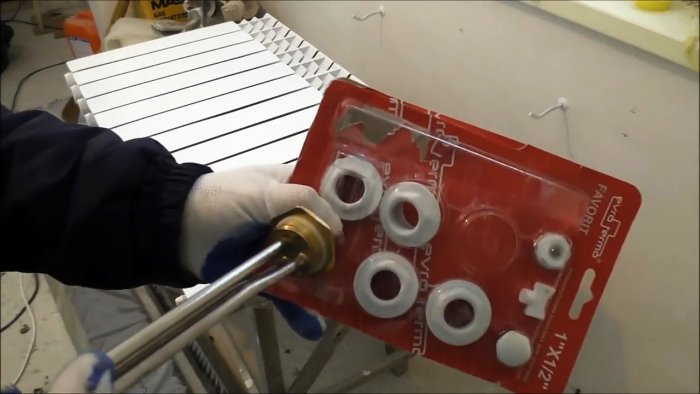

Установите на металлический корпус тэна прокладку, она имеется в комплекте к батарее. Газовым ключом плотно затяните нагреватель.
Как подключить алюминиевый радиатор к тэну

Как подключить алюминиевый радиатор к тэну

Как подключить алюминиевый радиатор к тэну

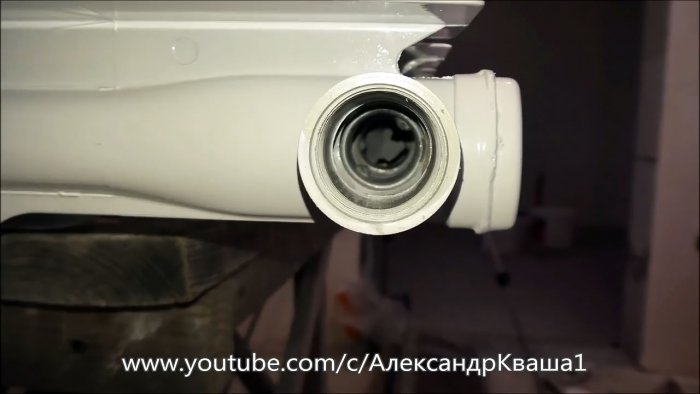

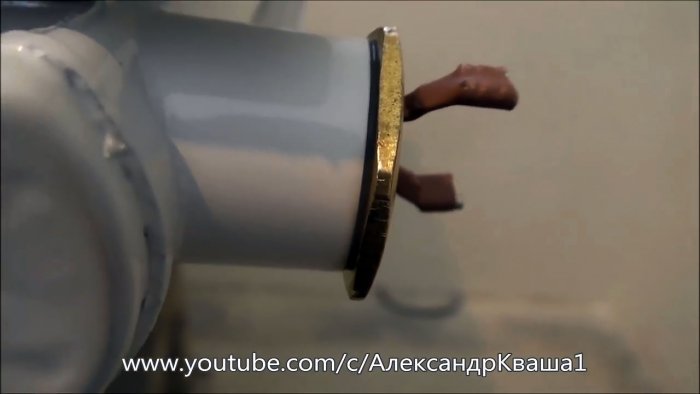

Проверьте правильность положения тэна. Для этого выньте заглушку и осмотрите внутреннюю часть радиатора, в нашем случае в нем был кусок листового алюминия. Новость неприятная – батарея изготовлена нелицензированной компанией. Если пластина бы осталась в радиаторе, то никакие продувки и спуски воздуха не улучшили бы циркуляцию воды.
Как подключить алюминиевый радиатор к тэну

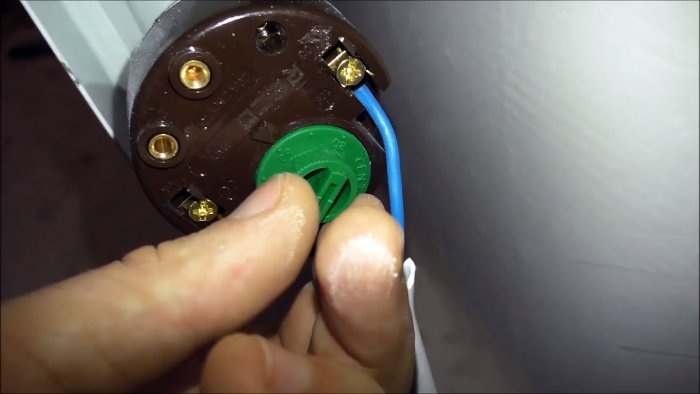

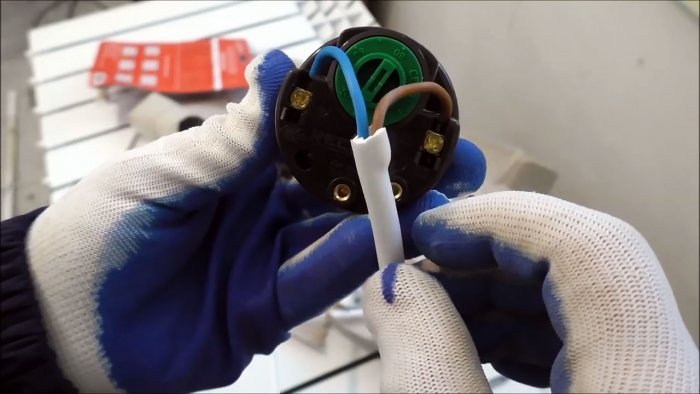

Залудите концы провода и прикрутите его к клеммам терморегулятора.
Как подключить алюминиевый радиатор к тэну

Как подключить алюминиевый радиатор к тэну

Как подключить алюминиевый радиатор к тэну

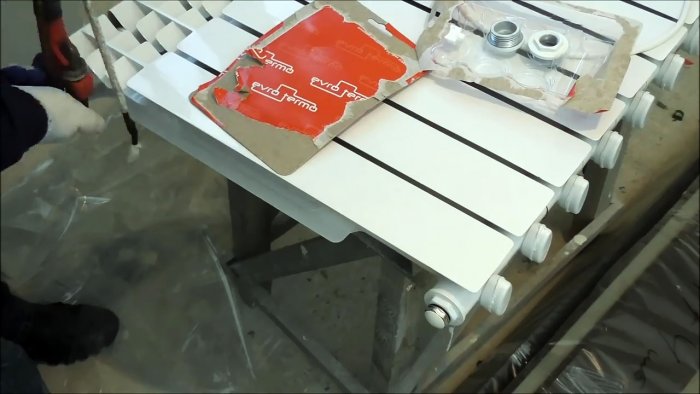

Установите заглушки и кран Маевского.
Как подключить алюминиевый радиатор к тэну

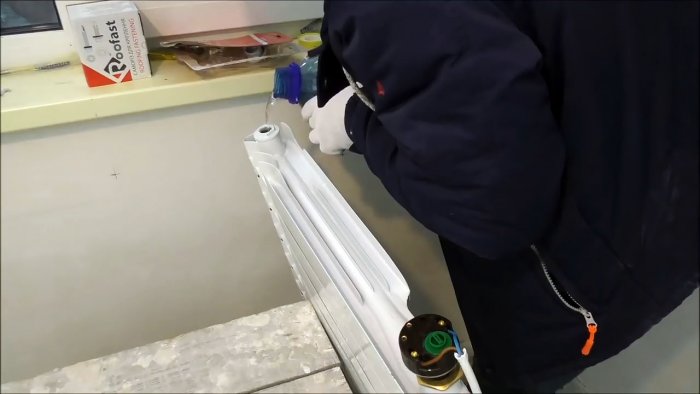

Залейте воду, объем зависит от количества секций.
Как подключить алюминиевый радиатор к тэну

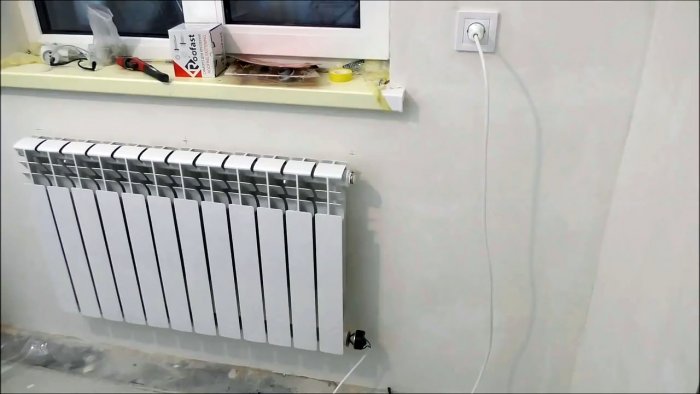

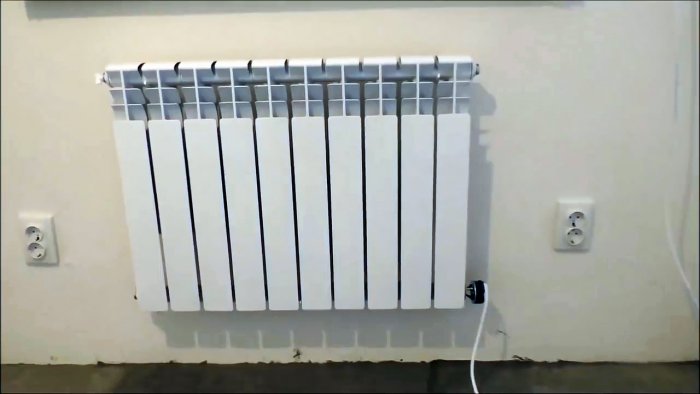

Навесьте батарею на стену и включите тэн. Немного подождите и проверьте эффективность. Минут через 20–30 батарея начнет хорошо прогреваться.
Как подключить алюминиевый радиатор к тэну

Радиатор может выдержать давление 16 Бар, чтобы исключить разрыв из-за расширения воды надо этот параметр контролировать.
Как подключить алюминиевый радиатор к тэну

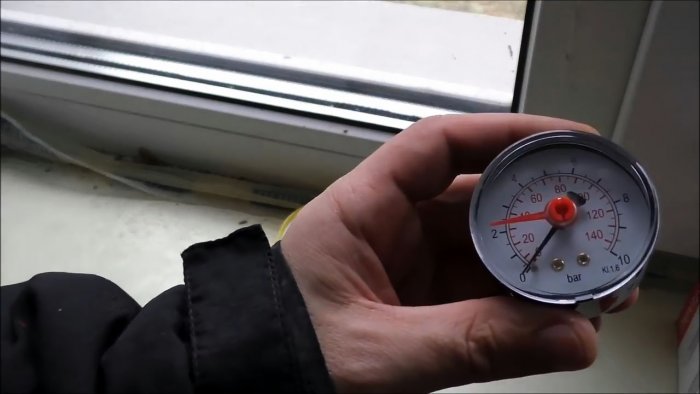

Прикрутите к манометру переходник, герметизацию делайте специальной лентой. Установите прибор на радиатор. Если мало опыта и не удалось закрутить манометр в нужном положении, то уберите колено и зафиксируйте датчик непосредственно на батарее.
Как подключить алюминиевый радиатор к тэну

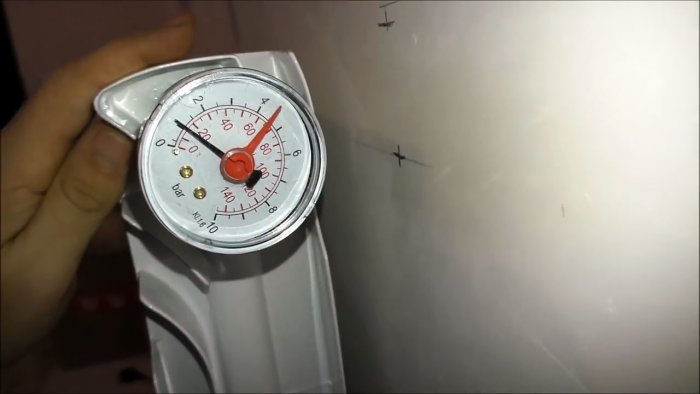

Проверьте давление на максимально разогретом радиаторе. Фактически оно не превышает одного Бара, что вполне безопасно, монтировать расширительный бачок не требуется.
Как подключить алюминиевый радиатор к тэну

Как подключить алюминиевый радиатор к тэну

Внимание:


Это лишь временный вариант для работы под присмотром. Пользоваться такой батареей без ее заземления запрещено. Также нужно использовать УЗО для ее включения.
