Компактное зарядное устройство для любых внешних аккумуляторов

Иногда бывает такая ситуация, что нужно зарядить аккумулятор определённого размера, но у нас имеется зарядник под другой размер. Зарядных устройств в магазинах огромный ассортимент, как для определённых аккумуляторов, так и универсальные, заряжающие разные аккумуляторы. Казалось бы, что может быть проще: пойди, и купи! Но есть вариант получить требуемое буквально за копейки, и при этом не менее эффективное в работе. Хороший универсальный зарядник для аккумуляторов на 3,7 вольт, разных форм и размеров, стоит не менее 1000 рублей, я же хочу предложить идею, как получить такой же по функциям, но стоимостью в 50-70 рублей. И при этом компактный, способный уместиться в спичечный коробок!
Компактное зарядное устройство для любых внешних аккумуляторов

Понадобится


  • Контроллер заряда, для аккумуляторов напряжением в 3,7 в. (с индикацией).
  • Лист пластмассы, толщиной в 1мм, примерно 10×10 см (это с запасом!).
  • Клей секундный.
  • Канцелярский нож или технический скальпель.
  • Ножницы.
  • Линейка.
  • Кусок кабеля USB (или похожий по толщине), см 7-10.
  • Два провода, черный и красный, по 10 см.
  • Термоусадочные трубки.
  • Два неодимовых магнитика, примерно 8×8×1.
  • Паяльник, с оловом и флюсом.
  • Бор машинка, с набором камней, сверл и дисков.
  • Клей «холодная сварка».
  • Цветная самоклеящаяся плёнка.

Компактное зарядное устройство для любых внешних аккумуляторов

Изготовление универсального зарядного устройства под любой размер аккумуляторных батарей


Самая главная деталь в этой сборке, конечно же, модуль зарядки. Приобрёл я этот модуль в китайском интернет магазине. Модуль имеет Micro USB вход, как в телефоне, который можно подключить через USB кабель к любому USB порту. В роли выхода выступают два луженых контакта; плюс и минус, которые помечены соответствующими символами. Выход имеет постоянное напряжение в 5 В, и мощностью в 1 А.
Компактное зарядное устройство для любых внешних аккумуляторов

Могу с уверенностью сказать, что эти китайские модули, подобного типа, вполне надёжные (что довольно удивительно, зная о их происхождении!), так как я уже довольно продолжительное время заказываю и пользуюсь ими, и ни разу не попадались бракованные или сломанные. Итак, сначала необходимо припаять к модулю провода выхода – красный, на плюс, и чёрный, на минус.
Компактное зарядное устройство для любых внешних аккумуляторов

Компактное зарядное устройство для любых внешних аккумуляторов

Теперь займёмся корпусом для этого модуля. Для этого нужно сначала измерить модуль.
Компактное зарядное устройство для любых внешних аккумуляторов

Затем, нам понадобится пластмасса. Я взял чёрную, но можно любую, так как она всё равно будет закрыта в итоге.
Компактное зарядное устройство для любых внешних аккумуляторов

Переносим параметры модуля на пластмассу, с учётом запаса для торцевых стенок. Миллиметров по 5 с каждого края. Вырезаем.
Компактное зарядное устройство для любых внешних аккумуляторов

Далее, при помощи секундного клея, приклеиваем модуль к одной из пластин. Приклеиваем таким образом, чтобы разъём Micro USB был вровень с краем заготовки корпуса. Не стоит переживать, что клеем мы можем нарушить работу модуля – на той стороне ничего нет, можно смело клеить. И сразу, отрезав кусочки кабеля соответствующей длины, приклеиваем их в качестве торцевых стенок.
Компактное зарядное устройство для любых внешних аккумуляторов

Почему именно кабель? Потому, что вырезать такие тонкие полоски пластмассы очень муторное дело. А кабель имеет круглую форму, и после соответствующей обработки наждачной бумагой, торцы корпуса будут тоже иметь округлую форму. Далее нам понадобится холодная сварка. Отрезаем кусочек и, согласно инструкции, смочив руки водой, смешиваем компоненты до однородной массы.
Компактное зарядное устройство для любых внешних аккумуляторов

Компактное зарядное устройство для любых внешних аккумуляторов

Получив нужную консистенцию, можно пока отложить готовый клей в сторону на 15 минут, чтобы он стал более упругим и не таким мягким. Тем временем можно подготовить верхнюю крышку корпуса. Для этого отмечаем примерное расположение индикаторов зарядки под этой частью, и сверлим в этом месте отверстие на 3 мм. Это для визуального наблюдения за процессом зарядки. Итак, клей немного затвердел. Теперь устанавливаем на выходные провода термотрубки, и усаживаем их зажигалкой.
Компактное зарядное устройство для любых внешних аккумуляторов

Это для того, чтобы не сломать провода при дальнейшей эксплуатации, так как они будут подвижны. Теперь залепляем свободные торцы холодной сваркой. Наносим на края верхней пластины секундный клей, и устанавливаем ее на место. Не забываем про отверстие индикации – чтоб оно оказалось на своём месте!
Компактное зарядное устройство для любых внешних аккумуляторов

Можно это отверстие закрыть кусочком светлой пластмассы. Я взял для этой цели рассеиватель от фотовспышки, из сломанного телефона. Он идеально подошел к отверстию, даже клей не понадобился!
Компактное зарядное устройство для любых внешних аккумуляторов

Теперь обрабатываем наждачкой длинные торцы, те, в которых кусочки кабеля. Стачиваем углы. Получается торец округлой формы.
Компактное зарядное устройство для любых внешних аккумуляторов

Подравниваем так же выступившую лишнюю холодную сварку. Ну вот, можно обклеивать плёнкой.
Компактное зарядное устройство для любых внешних аккумуляторов

Для придания более эстетичного внешнего вида. Можно не мучится, обклеивая каждое отверстие. Я просто обклеил всю поверхность плёнкой понравившегося мне цвета, нагрел слегка всё это зажигалкой, чтобы плёнка осела более плотно, и обозначила все отверстия. Затем просто вырезал техническим скальпелем отверстие под разъём Micro USB, и под индикатор.
Компактное зарядное устройство для любых внешних аккумуляторов

Компактное зарядное устройство для любых внешних аккумуляторов

Ну а торец, откуда торчат выходные провода, можно и не обклеивать. Осталось припаять на контакты неодимовые магнитики.
Компактное зарядное устройство для любых внешних аккумуляторов

Компактное зарядное устройство для любых внешних аккумуляторов

Тут надо действовать предельно аккуратно, но в то же время и быстро. Припаять проводок к магнитику следует очень быстро, чтобы магнит подвергался нагреву как можно меньше времени. Иначе, при длительном нагреве, он потеряет свои магнитные свойства, и вся работа пойдёт насмарку. Ну и, после пайки, можно наклеить на место пайки маркеры соответствующих цветов, дабы не возникло путаницы при подключении.
Компактное зарядное устройство для любых внешних аккумуляторов

Хотя, если перепутать контакты при зарядке, ничего страшного не произойдёт – контроллер просто даст синий сигнал на индикаторе и спустя некоторое время отключит подачу тока. Вот такой компактный зарядник получился.
Компактное зарядное устройство для любых внешних аккумуляторов

Им можно заряжать аккумуляторы разных размеров, но одного напряжения. Ничего страшного, конечно, не произойдёт, если подключить к нему аккумулятор на, допустим, 1,2 вольта. Просто аккумулятор этот долго не "проживет". Таким образом, это универсальное зарядное устройство обошлось мне в 53 рубля, и около часа работы. Выгода очевидна. А заряжает оно, не хуже устройства из магазина.
Компактное зарядное устройство для любых внешних аккумуляторов

Компактное зарядное устройство для любых внешних аккумуляторов

Компактное зарядное устройство для любых внешних аккумуляторов

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (7)
  1. Сергей K
    #1 Сергей K Посетители 26 марта 2019 09:31
    5

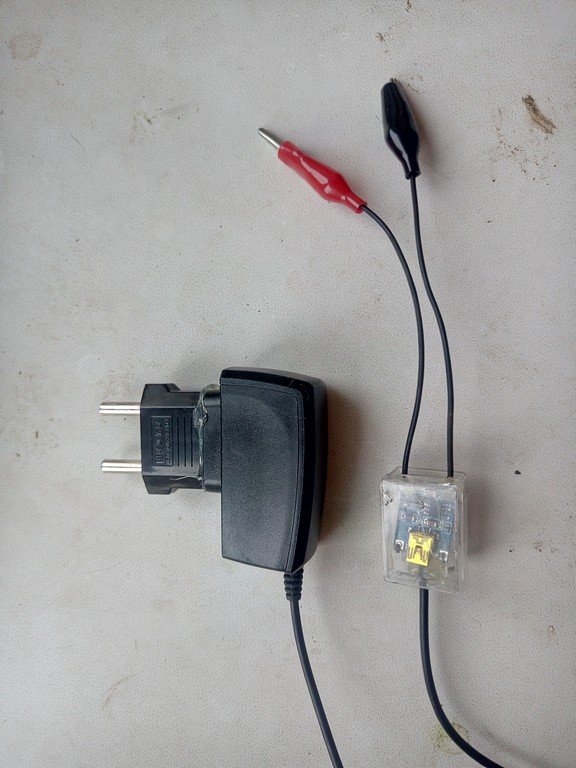

    Давно такое себе сделал. Заряжаю литиевые аккумуляторы, в том числе и стареньком телефоне со сгоревшим контролером заряда. Только вот настолько с корпусом не стал заморачиваться, потырил у жены коробочку от бисера ;)
  2. Местный
    #2 Местный Гости 26 марта 2019 12:53
    1
    С магнитиками вместо контактов прикольно, но есть мнение что на литий они действуют отрицательно- могут и убить! Точку в мнениях поставит время и практика!!!
  3. Гость Сергей
    #3 Гость Сергей Гости 26 марта 2019 14:38
    0
    1. На картинке ошибка - Выходное напряжение не 5В? должно быть 4.2В.
    2. При переполюсовке аккумулятора эти микросхемы отлично сгорают. Данной проблемы лишены микросхемы МЕ4057.
  4. Геннадий
    #4 Геннадий Гости 26 марта 2019 19:41
    0
    Примененный контроллер формирует фиксированный ток заряда 1А. Поэтому использование его для зарядки аккумуляторов с емкостью ниже 2000 мАч без подбора в контроллере резистора, определяющего ток заряда, проблематично.
  5. popvovka
    #5 popvovka Посетители 26 марта 2019 20:05
    0
    Магниты постоянно наровят соединиться.
    1. Vita
      #6 Vita Гости 7 апреля 2019 08:17
      0
      Попробовать замкнуть поле на железо (приклеить с одной стороны), при этом полюса должны отталкиваться (может поможет...)
  6. Vita
    #7 Vita Гости 7 апреля 2019 08:03
    0
    Первое: настораживает общий вид этого устройства (короткое замыкание).
    Второе: есть мысль использовать для этой цели источник (зарядное устройство телефона,планшета). Последний вариант реализован, заменил встроенный аккумулятор на внешний аккумулятор.
