Сварочный аппарат на 200 А из микроволновок

Потребовалось сделать сварочный агрегат для применения в гараже и на даче. Простой, но мощный, до 200 А выходного тока, чтобы сваривать сталь толщиной до 12 мм. электродами «четверкой» или «пятеркой».
Сварочный аппарат на 200 А из микроволновок

Сварочный аппарат на 200 А из микроволновок

Необходимо


  • Четыре новых или б/у силовых трансформаторов от СВЧ печи;
  • Изолированный многожильный провод сечением не менее 50 мм2;
  • Гильзы для обжимки проводов и пресс-клещи;
  • Несложный слесарный и столярный инструмент;
  • Многослойная фанера для корпуса аппарата;
  • Мультиметр и дистанционный термометр;
  • Разная мелочевка, крепеж, краска и прочее.

Изготовление электрической части


Сами трансформаторы можно купить новые либо приобрести б/у, в мастерских по ремонту СВЧ, с приличным дисконтом.
Сварочный аппарат на 200 А из микроволновок

Удаляем вторую обмотку. Можно с помощью отрезного диска или обычной ножовкой по металлу. Главное не повредить первичную обмотку!
Сварочный аппарат на 200 А из микроволновок

Остатки отрезанной «первички» выбиваем бородком или любым подходящим стальным стержнем.
Сварочный аппарат на 200 А из микроволновок

Затем в свободное «окно» аккуратно укладываем 10 витков кабеля.
Сварочный аппарат на 200 А из микроволновок

Оставляем выводы по 15 см.
Сварочный аппарат на 200 А из микроволновок

Повторяем операцию с остальными трансформаторами.

Проверка электрической части


Нужно проверить электрику будущего сварочного аппарата.
ВНИМАНИЕ!
Все дальнейшие работы по электрическому монтажу вести ТОЛЬКО при обесточенном приборе!

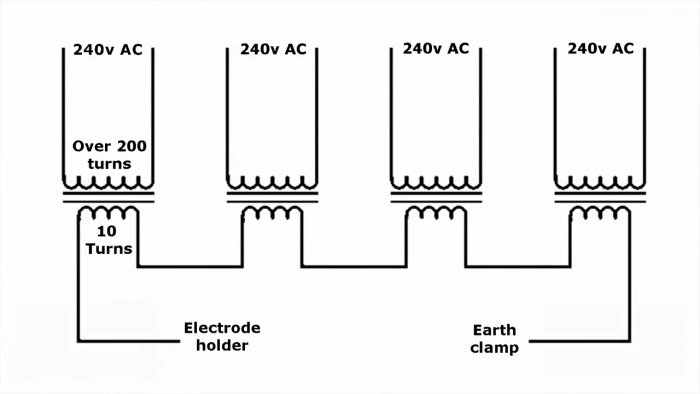

Соединяем скрутками обмотки по схеме.
Сварочный аппарат на 200 А из микроволновок

Сетевые, бывшие вторичные, в «параллель».
Сварочный аппарат на 200 А из микроволновок

Выходные обмотки собираем последовательно.
Сварочный аппарат на 200 А из микроволновок

При этом необходимо, чтобы выходы одной обмотки соединялись с входом последующей!

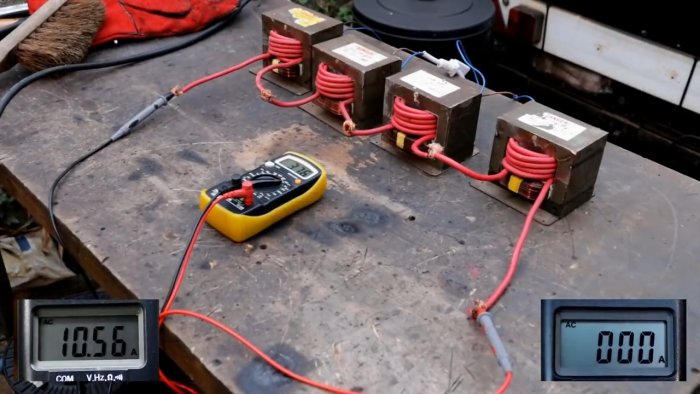

Подключаем сетевые обмотки к мощной розетке 220 В. Проверяем потребляемый агрегатом ток, при отсутствии нагрузки.
Около 11 А., многовато, но терпимо.

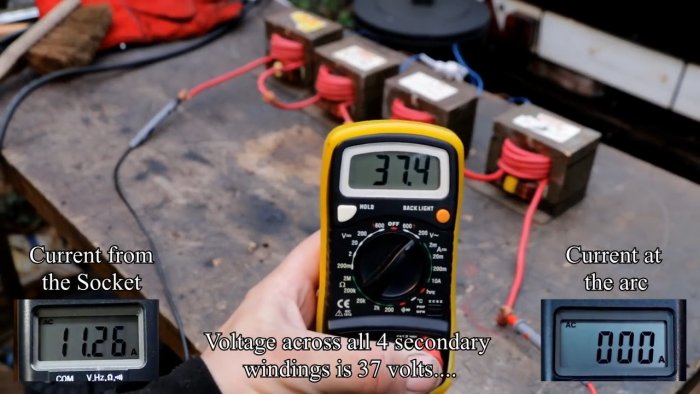

Измеряем напряжение на выходе объединенных силовых сварочных обмоток. Получилось напряжение 35 – 37 В. На каждом трансформаторе по 9 В.
Сварочный аппарат на 200 А из микроволновок

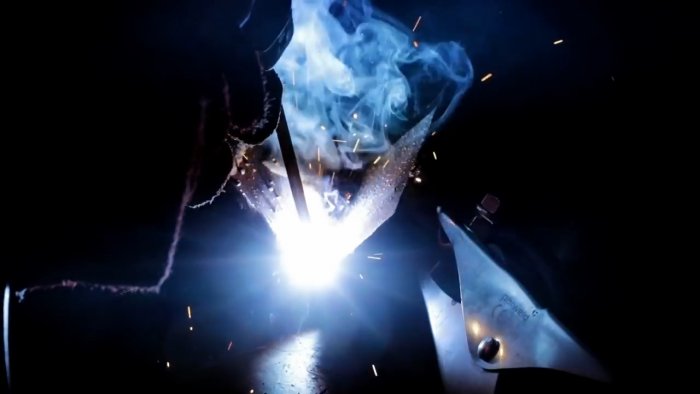

После чего проверяем возможность зажигания дуги, и пробуем сварить пару стальных деталей.
Варит! Шов получается отличным.
Сварочный аппарат на 200 А из микроволновок

В процессе сварки ток на входе 32 – 35 А, ток дуги 170 – 190 А.

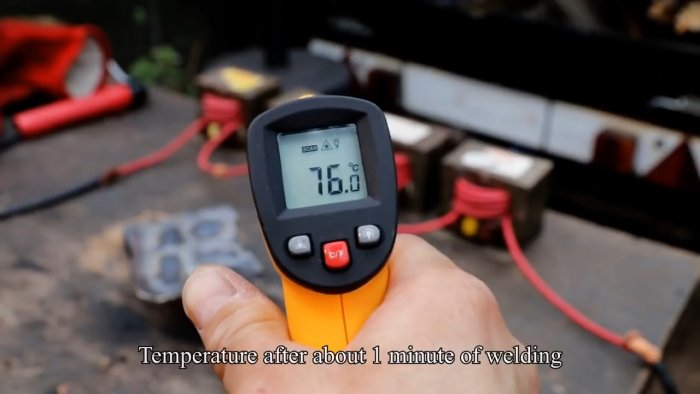

Проверяем нагрев трансформаторов, он не превышает 80 0С. Допустимо.
Сварочный аппарат на 200 А из микроволновок

Корпус

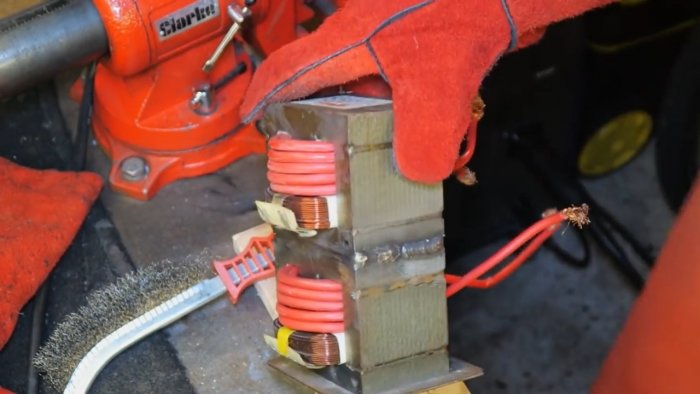

Трансформаторы свариваем по два.
Сварочный аппарат на 200 А из микроволновок

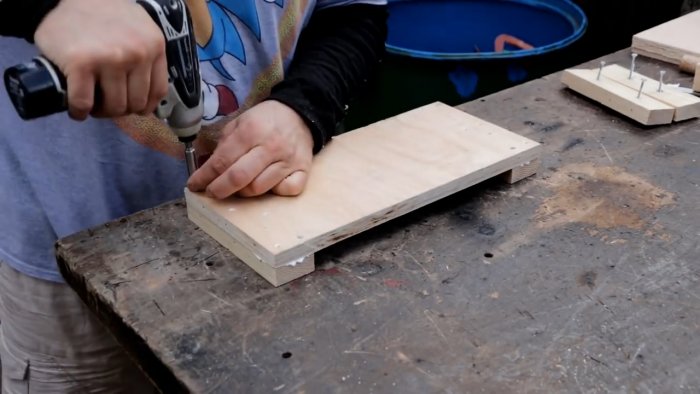

Можно сделать корпус из металла, можно подобрать что-то готовое. Мне было проще сделать из многослойной фанеры.
Сварочный аппарат на 200 А из микроволновок

Сварочный аппарат на 200 А из микроволновок

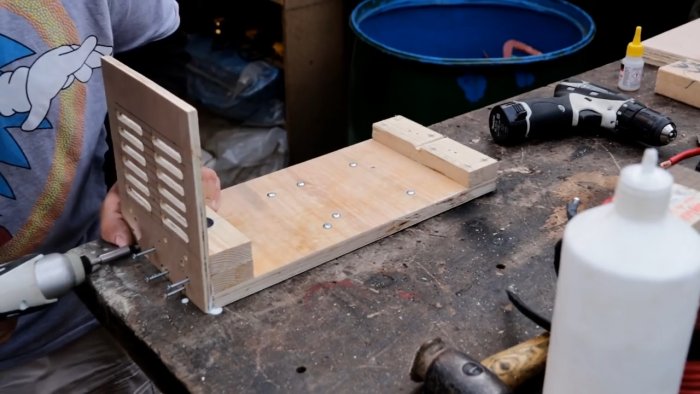

Корпус должен иметь вентиляционные отверстия большой площади.
Сварочный аппарат на 200 А из микроволновок

Сварочный аппарат на 200 А из микроволновок

Сварочный аппарат на 200 А из микроволновок

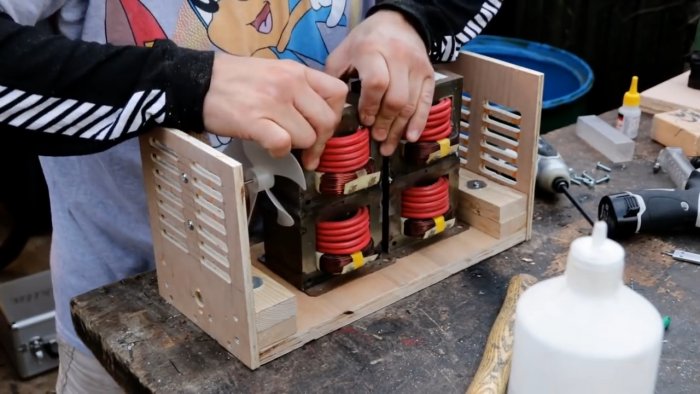

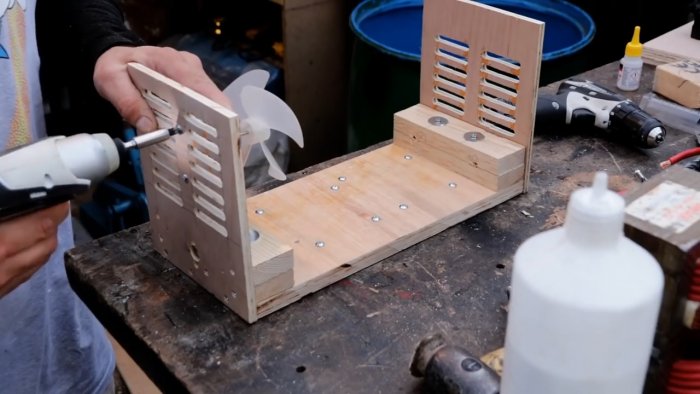

Устанавливаем вентилятор для принудительного обдува трансформаторов.
Сварочный аппарат на 200 А из микроволновок
Сварочный аппарат на 200 А из микроволновок

Окончательная сборка аппарата

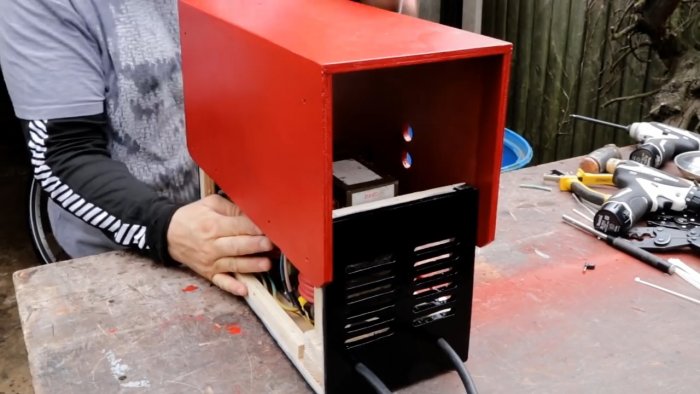

Монтируем все узлы и детали в корпусе. Производим соединение выводов обмоток, сетевых и выходных сварочных, металлическими гильзами соответствующих диаметров. Обжимаем гильзы пресс-клещами.
Сварочный аппарат на 200 А из микроволновок

Сварочный аппарат на 200 А из микроволновок

Изолируем места соединений термоусадочными трубками, нагревая их феном.

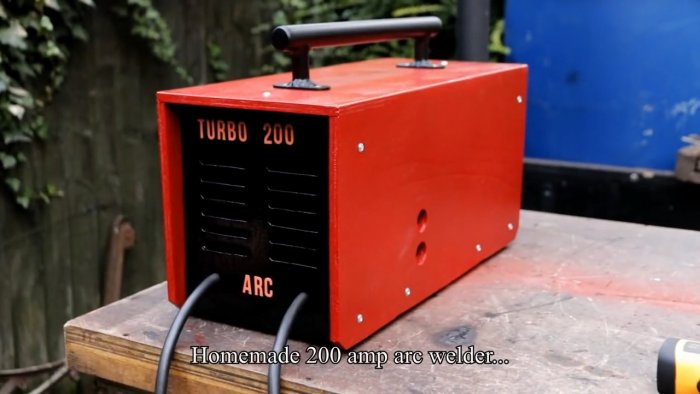

Закрываем крышку, аппарат готов.
Сварочный аппарат на 200 А из микроволновок

Проверка работы

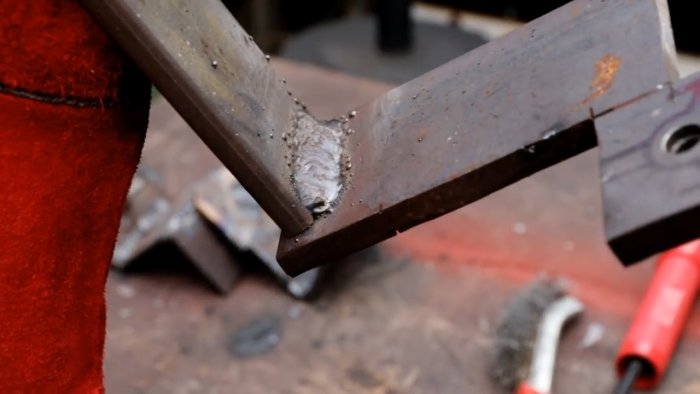

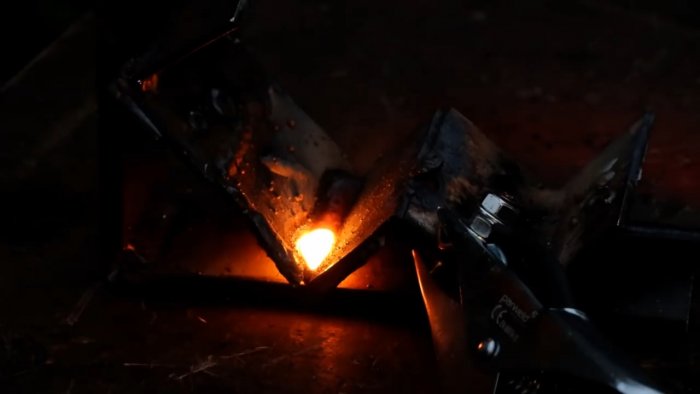

Свариваем две 6-ти мм. стальные пластины. Дуга ровная, «просадок» тока нет. Шов получается с глубоким проваром.
Сварочный аппарат на 200 А из микроволновок

Сварочный аппарат на 200 А из микроволновок

Сварочный аппарат на 200 А из микроволновок

Через отверстие в корпусе проверяем трансформаторы на перегрев. Температура чуть больше 40 0С.
Повторяем сварку с 12 мм. обрезками стали. Результат опять положительный.
Сварочный аппарат на 200 А из микроволновок

«Сварочник» получился!


Правда, стоит помнить, что трансформаторы в аппарате относительно небольшие. Поэтому, важнейшая характеристика для сварочного агрегата ПВ (продолжительность включения) или ПН (продолжительность нагрузки) здесь небольшая 20 – 30%. Поварил 3 минуты, дай отдохнуть аппарату 7 – 8 минут. В это время можно поменять электрод, переставить свариваемые детали, просто передохнуть.
Для увеличения производительности аппарата, снижения его нагрева, имеет смысл поставить более мощный вентилятор или поставить второй. Один будет нагнетать воздух, другой вытягивать. Эффективность охлаждения повысится.

Смотрите видео
