Сварочный аппарат из четырех микроволновок

Полноценный сварочный аппарат можно собрать из четырех микроволновок. Найти их в наше время не составит труда, модели могут отличаться. Конструкция не сложная, разбирать сердечники трансформаторов не придется. Такой самодельный сварочник вполне способен обеспечит ток 200 А, чего отлично хватит для поддержания стабильного горения дуги.

Понадобится для сборки аппарата


  • Четыре трансформатора от микроволновых печей.
  • Провод с внешним диаметром 7 мм, с внутренним диаметром жили 4,5 мм (16 кв. мм.) - 13 метров.
  • Сетевой провод 1,5 кв. мм. - 2 метра.
  • Держатель электрода и заземляющий зажим.

Изготовление сварочного аппарата


Разбираем микроволновые печи и вынимаем из них трансформаторы. Больше ничего из них не понадобится. В среднем, каждый трансформатор имеет мощность 800-1000 Вт. Все они повышающие, а значит вторичная обмотка имеет большее число витков. Обычно она находится сверху, но бывают и исключения, так что учтите.
Сварочный аппарат из четырех микроволновок

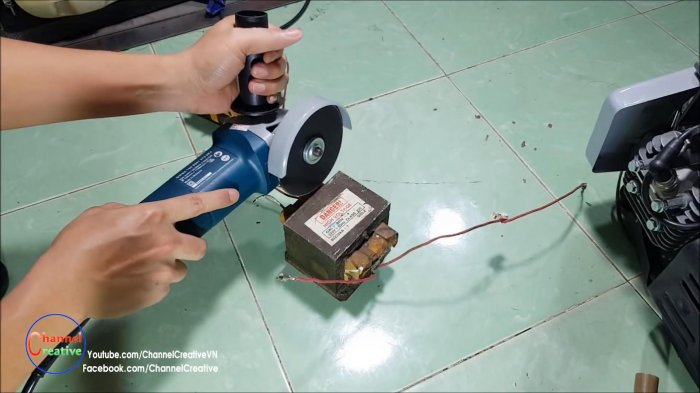

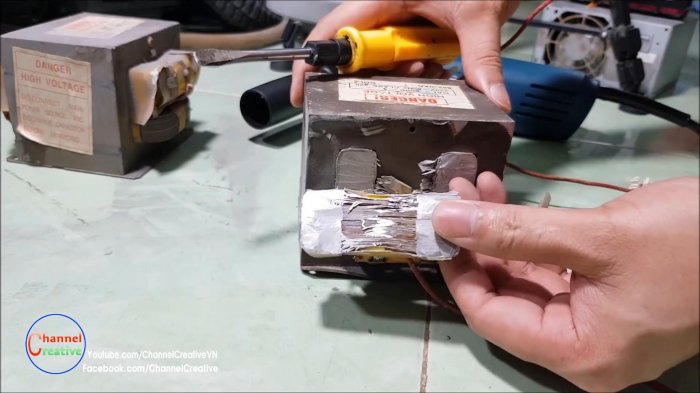

Спиливаем ее болгаркой с обеих сторон. Это можно сделать и ручной ножовкой.
Сварочный аппарат из четырех микроволновок

С одной стороны и с другой.
Сварочный аппарат из четырех микроволновок

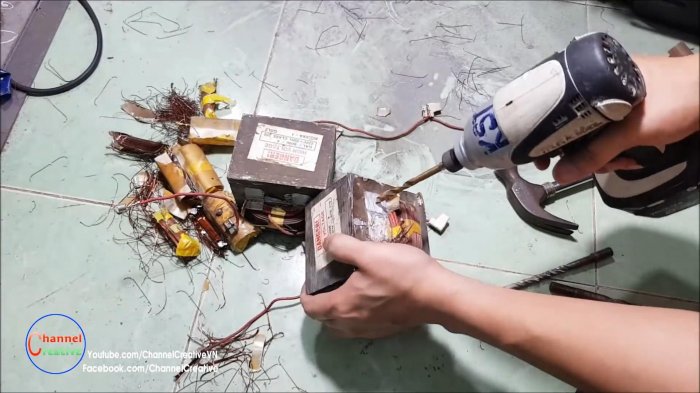

Чтобы извлечь центральную чать воспользуемся сверлом. высверливаем отверстие и остатки проволоки выбиваем. Так же между двумя этими массивными обмотками есть ещё и третья. Она состоит из нескольких витков и служит для накала катода магнетрона. Ее тоже удаляем, она не нужна.
Сварочный аппарат из четырех микроволновок

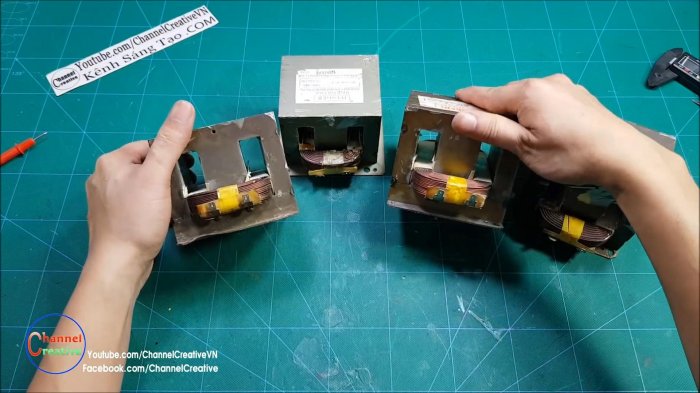

Трансформаторы подготовлены для дальнейшей намотки. Но перед этим рекомендую проверить сопротивление всех обмоток - оно должно быть примерно равно у всех четырех. И не лишним будет так же проверить замыкание на сердечник, мало ли что...
Так мы подстрахуемся и проверим, не повредили ли мы обмотки при механическом воздействии. Или не сделал ли кто-нибудь это до нас, если вы нашали эти микроволновки в неизвестном состоянии.
Сварочный аппарат из четырех микроволновок

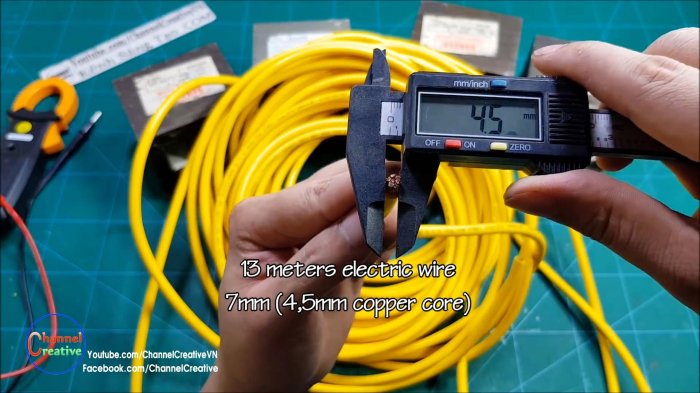

Возьмем провод 16 квадратов и длиной примерно 13 метров.
Сварочный аппарат из четырех микроволновок

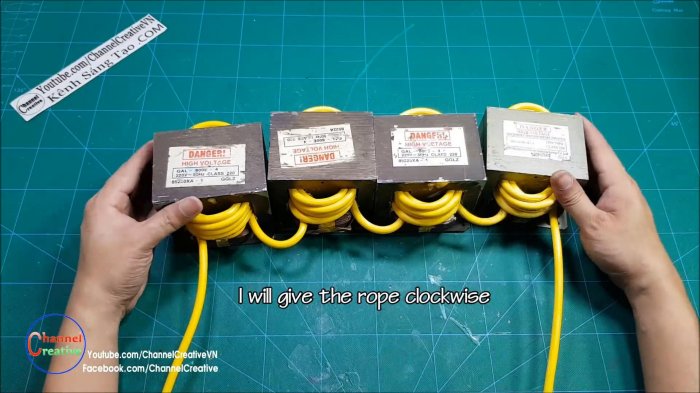

Этим проводом наматываем обмотки на всех трансформаторах последовательно и в одном направлении. Всего должно получиться 32 витка, 8 на каждый трансформатор.
Сварочный аппарат из четырех микроволновок

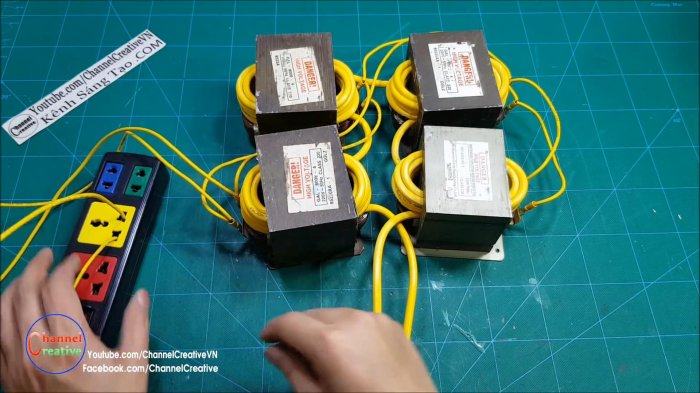

Должны остаться примерно метровые концы провода для подключения зажима и держателя. Трансформаторы располагаем в виде квадрата.
Сварочный аппарат из четырех микроволновок

Соединяем все сетевые обмотки параллельно друг другу. Самое главное соединить все правильно, иначе трансформаторы будут работать в противофазе.
Сварочный аппарат из четырех микроволновок

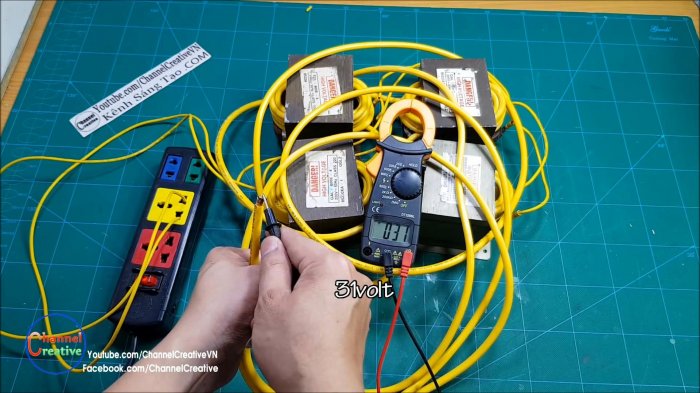

Включаем в сеть. Замеряем напряжение на выходе. Оно должно быть примерно равно 30-32 В. Если оно кардинально отличается - проверяйте включение всех обмоток.
Сварочный аппарат из четырех микроволновок

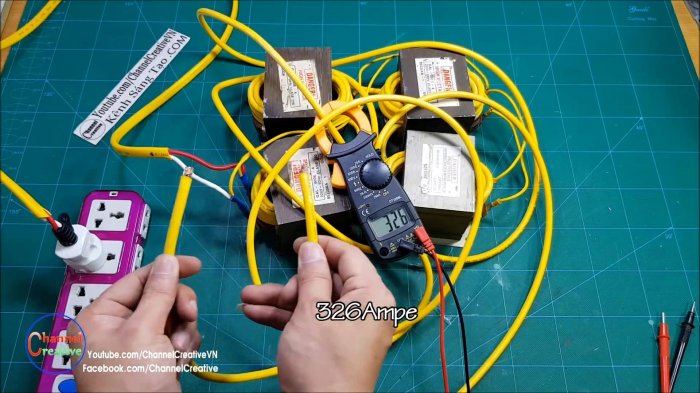

Проверяем клещевым амперметром ток короткого замыкания. Конечно его проблематично замерить, так как провод резко нагревается, но прибор показывает 326 А. Ток при горении дуги естественно будет меньше.
Сварочный аппарат из четырех микроволновок

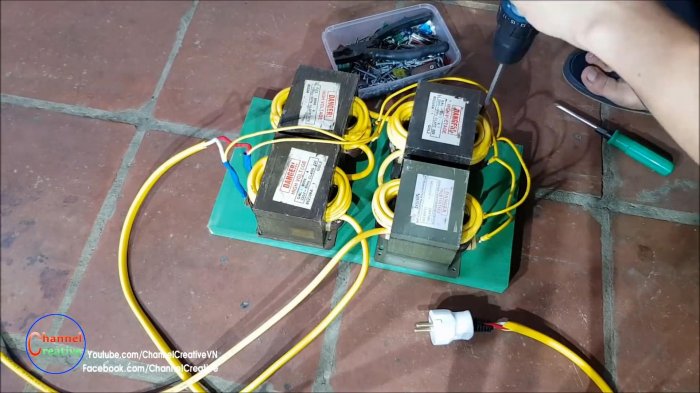

Сварочный аппарат почти готов. Возьмем деревянный дощечку и привернем к ней все трансформаторы саморезами.
Сварочный аппарат из четырех микроволновок

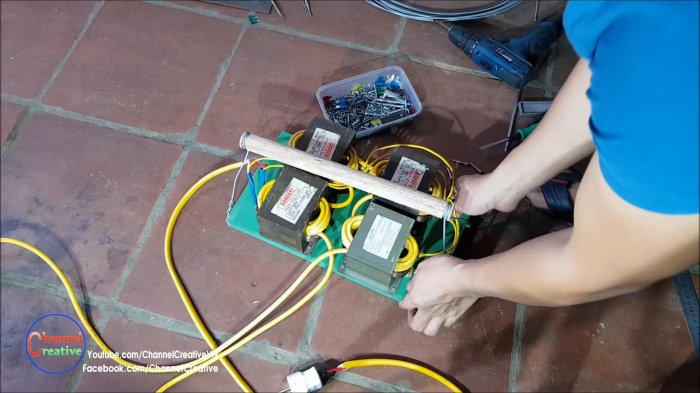

Из круглой палки и толстой стальной проволоки сделаем ручку для переноски.
Сварочный аппарат из четырех микроволновок

К выходным проводам вторичной обмотки привернем купленный держатель электрода и заземляющий зажим. А ко входу первичных обмоток приделаем сетевую вилку.
Сварочный аппарат из четырех микроволновок

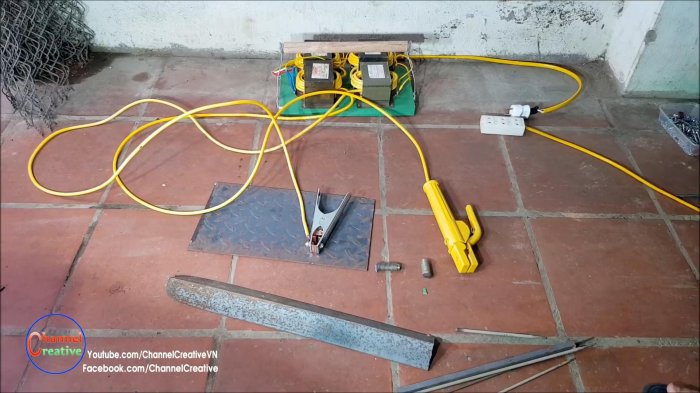

Испытания сварочного аппарата

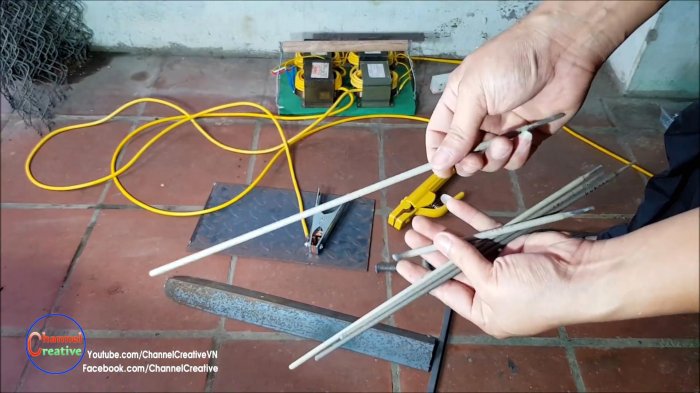

Берем электрод тройку
Сварочный аппарат из четырех микроволновок

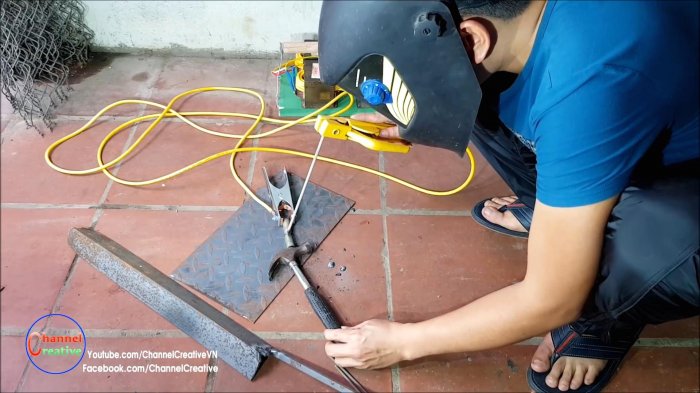

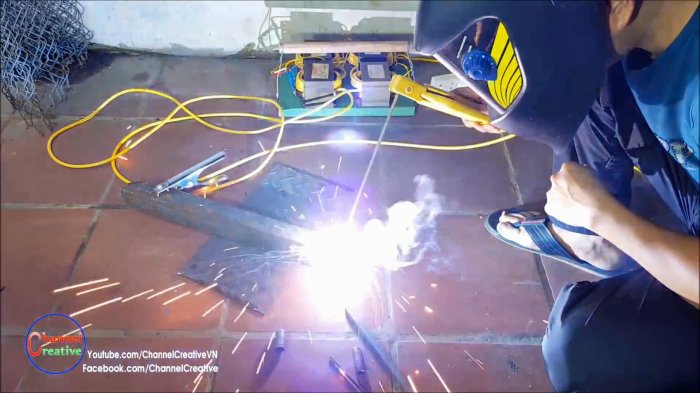

Попытаемся приварить к стальному уголку кусок толстой стали.
Сварочный аппарат из четырех микроволновок

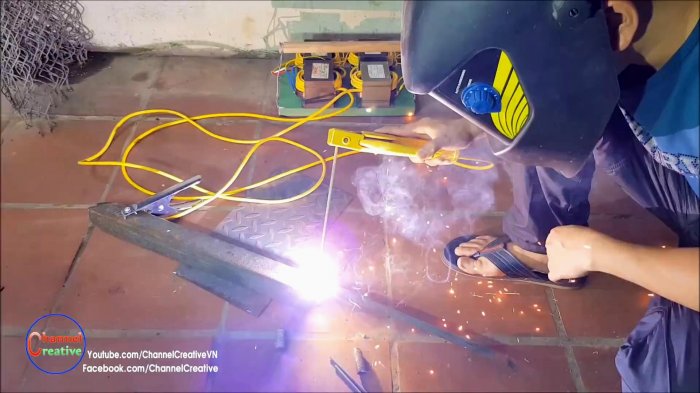

Дуга горит вполне стабильно.
Сварочный аппарат из четырех микроволновок

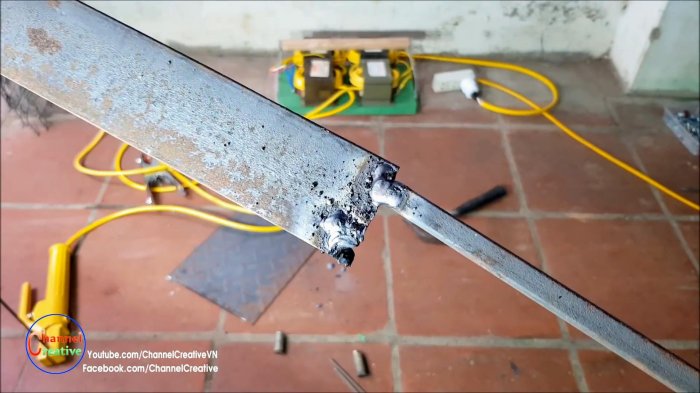

Все приварилось хорошо.
Сварочный аппарат из четырех микроволновок

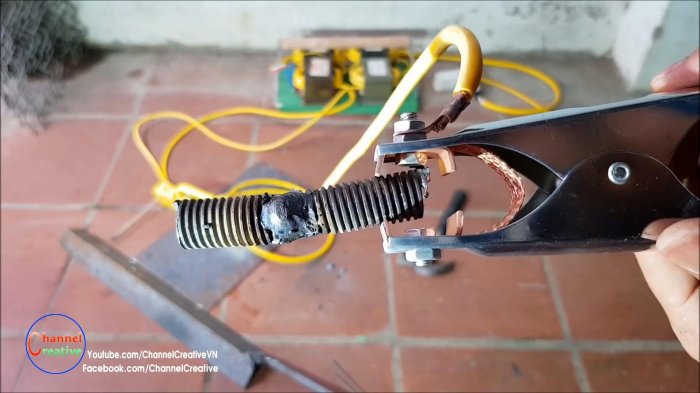

Свариваем две стальные толстые шпильки.
Сварочный аппарат из четырех микроволновок

Я не профессиональный сварщик, поэтому вышло не совсем ровно. Главное что все исправно работает.
Сварочный аппарат из четырех микроволновок

Сварочный аппарат из четырех микроволновок

Данный сварочный аппарат не имеет регулировки тока, есть и другие недостатки, но для домашнего использования сгодится. Все пока! До новых встреч!
