Как без сварки соединять трубки под любым углом

При необходимости стыковать 2 трубы одинакового диаметра под углом, не имея при этом сварки, можно воспользоваться одной хитростью, которая позволит решить задачу достаточно надежно и красиво. Этот способ применим практически везде, кроме сборки несущих конструкций. Им можно соединять трубы из любых металлов.

Материалы на одно соединение:


  • трубы одинакового диаметра;
  • толстая металлическая пластина;
  • болт М6;
  • гайка М6;
  • шайбы М6 – 2 шт.

Процесс соединения труб без сварки

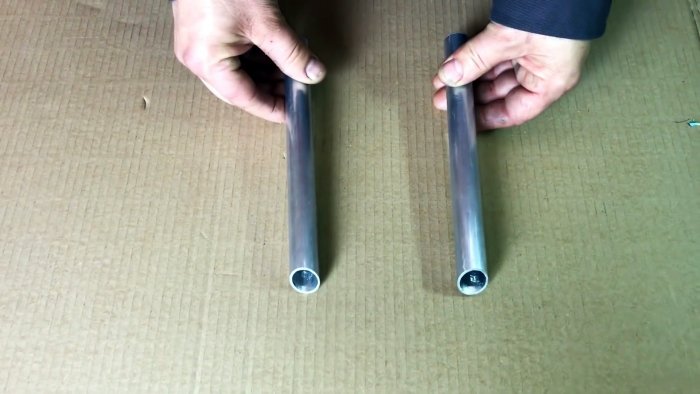

Торцы соединяемых труб обрезаются под нужным углом.
Как без сварки соединять трубки под любым углом

При стыковке вплотную, между ними не должно оставаться зазоров.
Как без сварки соединять трубки под любым углом

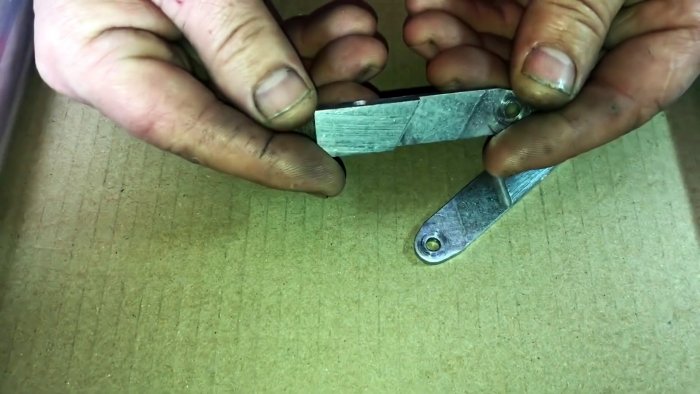

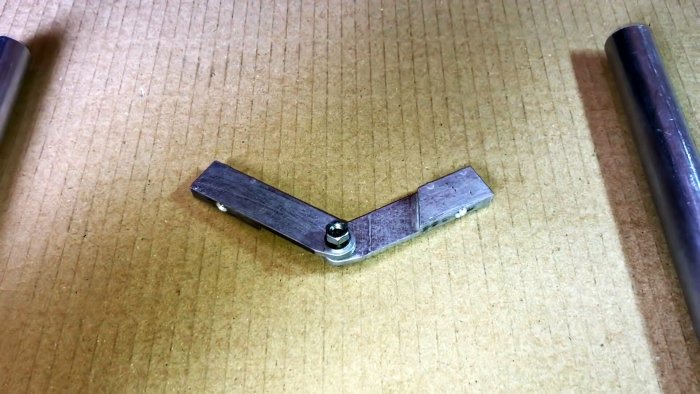

После этого из металлической пластины нужно вырезать 2 одинаковые заготовки в виде полос, ширина которых позволит войти им внутрь трубок. Чем длиннее будут полосы, тем надежней соединения. На наждачном станке необходимо сделать на половину длины каждой заготовки проточку, сняв металл до середины сечения. После этого у края сточенных сторон сверлятся сквозные отверстия сверлом 6 мм, а сами торцы обтачиваются под круг. На ребрах заготовок делаются отверстия тонким сверлом. Затем детали скручиваются между собой коротким болтиком. С обеих сторон под них подкладываются шайбы. В результате получается шарнир в виде угольника.
Как без сварки соединять трубки под любым углом

Как без сварки соединять трубки под любым углом

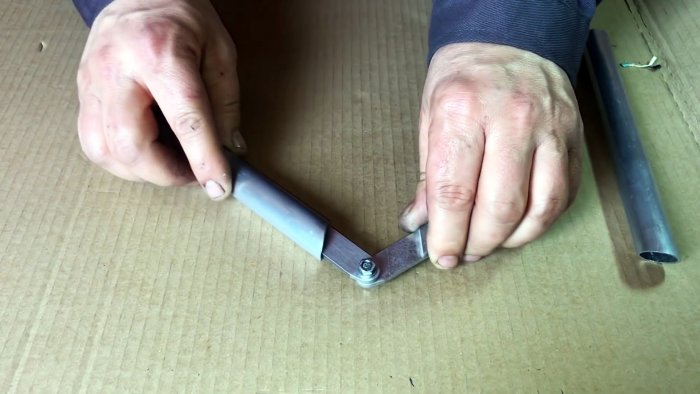

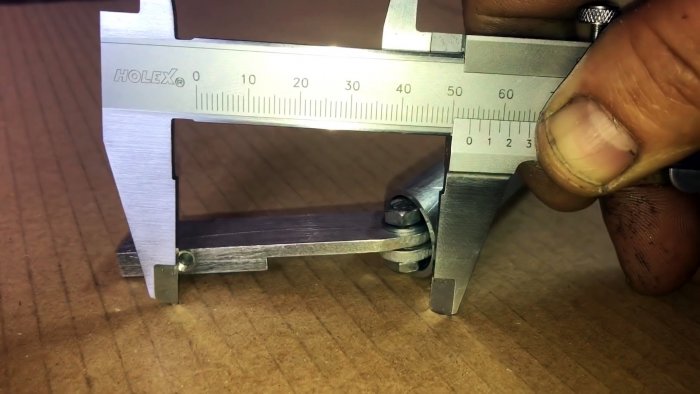

Сделанный угольник вставляется в трубки, и они стыкуются. Следует выставить его угол, так, чтобы их торцы сошлись ровно. После этого нужно снять одну трубку, и штангенциркулем замерить расстояние от края оставшейся трубы до отверстия в ребре угольника.
Как без сварки соединять трубки под любым углом

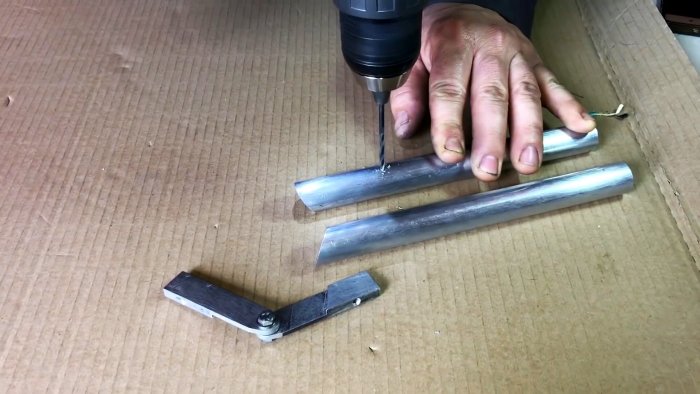

На основании сделанных замеров ставятся метки на трубках, и они просверливаются. Используется такое же сверло, как и при сверлении ребер шарнирного механизма. Здесь важно семь раз отмерить, и один раз просверлить.
Как без сварки соединять трубки под любым углом

Как без сварки соединять трубки под любым углом

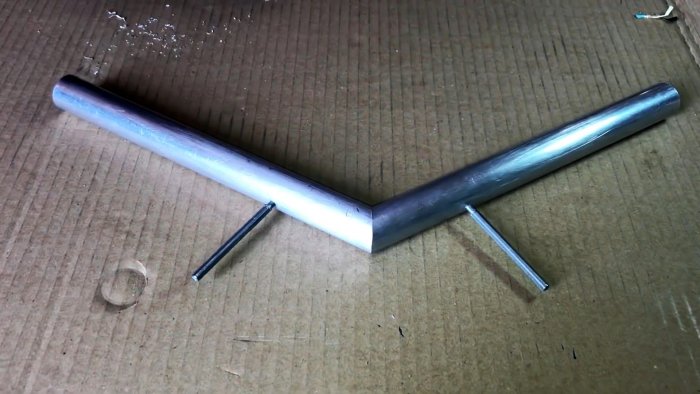

Засверленные трубки обратно устанавливаются на угольник. После этого через их отверстия в отверстия шарнира забиваются штифты. Заблокировав угольник, выступающую часть штифтов можно обломить или обрезать. В результате трубки получают неподвижное соединение.
Как без сварки соединять трубки под любым углом

Как без сварки соединять трубки под любым углом

Как без сварки соединять трубки под любым углом

Данное соединение удерживает трубки достаточно жестко. Этот метод крепления просто находка при необходимости стыковать алюминиевые трубы. Место стыка при таком способе выглядит идеально, даже лучше заводской сварки. Единственный недостаток метода в его сложности в сравнении со сваркой или пайкой.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (1)
  1. Алексей Армашев
    #1 Алексей Армашев Гости 9 мая 2020 14:55
    5
    А зачем?!!! Нагрузку не держит, проходное сечение пропало. Что делать с таким соединением? Перед соседкой хвастаться?
