» » » » Мини-печь из настенного газового котла
Газовый котёл, бесспорно, вещь нужная и полезная, но он, увы, не вечный. К сожалению, многие современные бытовые приборы делаются с таким расчётом, что их ремонт обходится потребителю дороже, чем приобретение нового устройства и газовый котёл – одно из таких устройств. Если у Вас на даче или в домашней котельной вышел из строя такой, не торопитесь выбрасывать его, или сдавать в утиль, после замены на новый. В его системе есть множество нужных в быту и полезных механизмов; разнообразные моторы, насосы, клапаны, сбросники и тому подобные части. Среди всего этого есть камера сгорания и труба для отвода продуктов сгорания. Вот именно она нам и нужна для изготовления мини-печки. Такая печь очень может пригодиться в палатке при выездах с ночёвками на природу, таких как рыбалка, охота или просто отдых на берегу озера или реки, чтобы не жечь в автомобиле дорогой бензин, для обогрева. Так же эта печь может пригодиться на даче, для обогрева теплицы в заморозки (при соответствующей модернизации теплицы, разумеется!).
Мини печь из настенного газового котла

Понадобятся


Понадобятся следующие инструменты и материалы:
  • Отвёртка (соответствующая тем шурупам, которые применены в устройстве).
  • Шлиф-машинка с отрезным кругом.
  • Линейка.
  • Маркер.
  • Маленький навесной шарнир (для дверцы).
  • Шурупы.
  • Дрель.
  • Напильник.

Изготовление мини-печи из газового котла


Чтобы добраться до камеры сгорания, пришлось разобрать почти весь котёл на составляющие и вынуть всё содержимое. Впрочем, мне для этого пригодилась лишь крестовая отвёртка! Но если работать шуруповёртом, то это займёт и совсем немного времени. Камера сгорания у настенного котла совсем небольшая, относительно самого котла. К примеру, у меня она размерами всего 35 х 25 х 25.
Мини печь из настенного газового котла

К тому же (что особенно удобно) такие камеры уже имеют отвод для трубы.
Мини печь из настенного газового котла

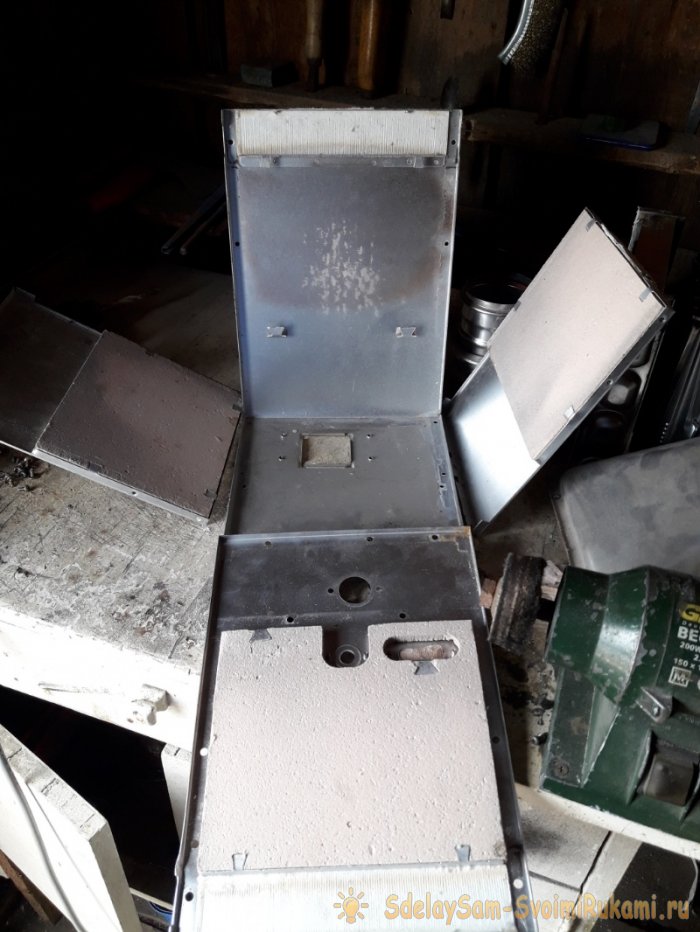

Сама камера сгорания так же разбирается. Она скреплена шурупами и состоит из съёмных стенок, водонагревательных элементов, огнеупорной защиты из асбестовых щитов и газовых форсунок.
Мини печь из настенного газового котла

Разбираем камеру сгорания, удаляем всё внутренне, ненужное нам, содержимое и собираем стенки с огнеупорными щитками обратно.
Мини печь из настенного газового котла

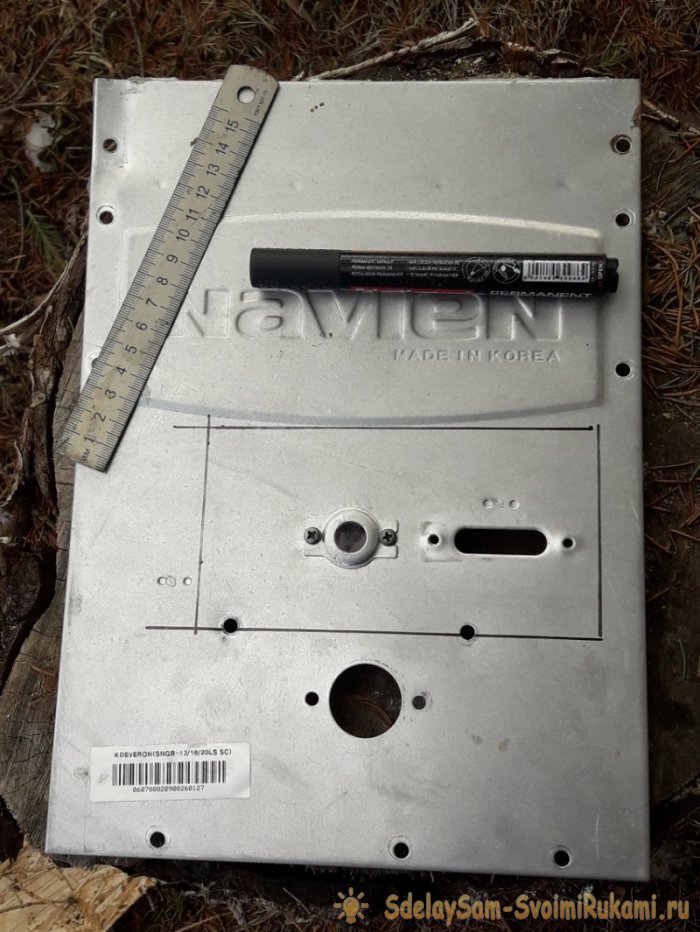

Теперь нам нужно вырезать дверцу для подачи топлива (поленьев, щепок или угля) в печь. Для этого, на передней стенке, при помощи линейки и маркера, делаем разметку необходимой площади.
Мини печь из настенного газового котла

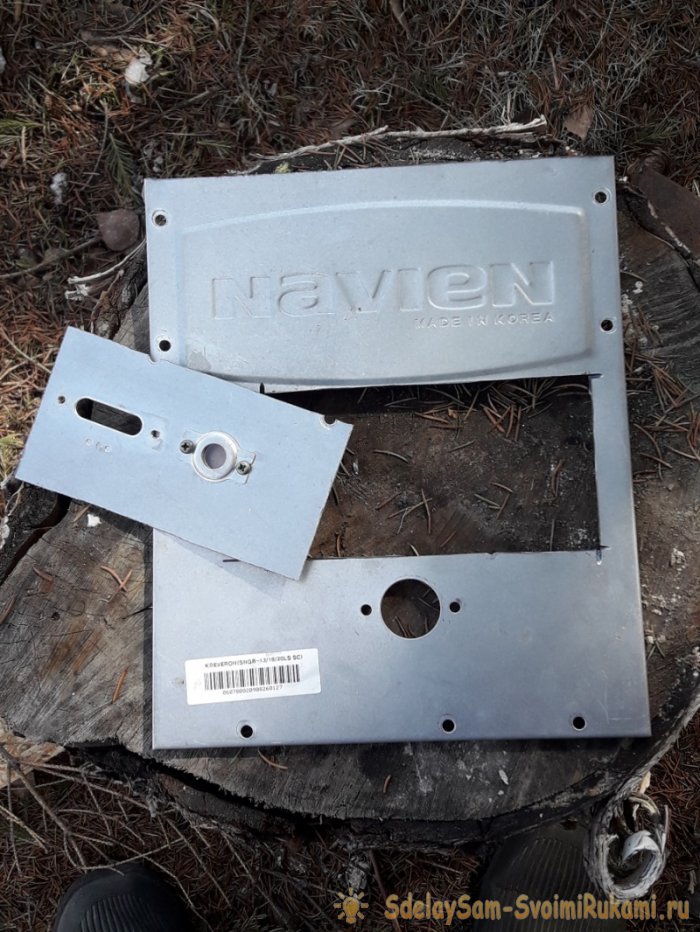

Для определения именно передней стенки, я учёл её наиболее удобное для себя, боковое расположение от отвода трубы, а так же присутствия глазка из жаропрочного стекла, за наблюдением горения топлива. Теперь берём шлиф-машинку (не забываем про защитные очки!) и аккуратно вырезаем по разметке дверцу.
Мини печь из настенного газового котла

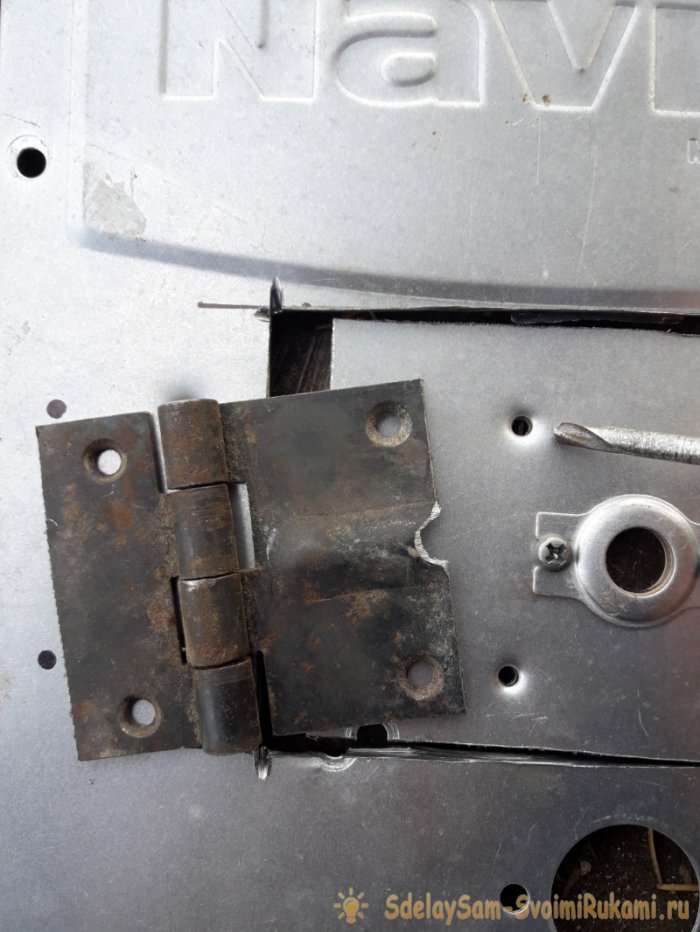

Добросовестные производители, как правило, такие камеры сгорания делают из особых, тугоплавких металлов, типа титана, так что при вырезке придётся набраться терпения и, на всякий случай, приготовить запасной отрезной круг. После того, как дверца вырезана, даём всему этому делу самостоятельно остыть. Не в коем случае не поливайте водой! Это важно! Резкое охлаждение может нарушить структуру сплава, из которого состоит камера, что приведёт к его деформации при дальнейшей эксплуатации! Сплав для таких изделий рассчитан на самостоятельное, естественное охлаждение. После того, как металл остынет, зачищаем напильником от заусенцев края дверцы и отверстие для неё в стенке камеры. Далее, на дверце и стенке делаем маркером разметку под навесной шарнир. Высверливаем отверстия.
Мини печь из настенного газового котла

Так же сверлим отверстия на дверце для крепления запорной задвижки. Ещё нужны отверстия внизу, под дверцей. Они будут служить для подачи воздуха в печь (своеобразное поддувало).При необходимости установить ножки, в дне камеры по углам так же сверлим отверстия необходимого диаметра.

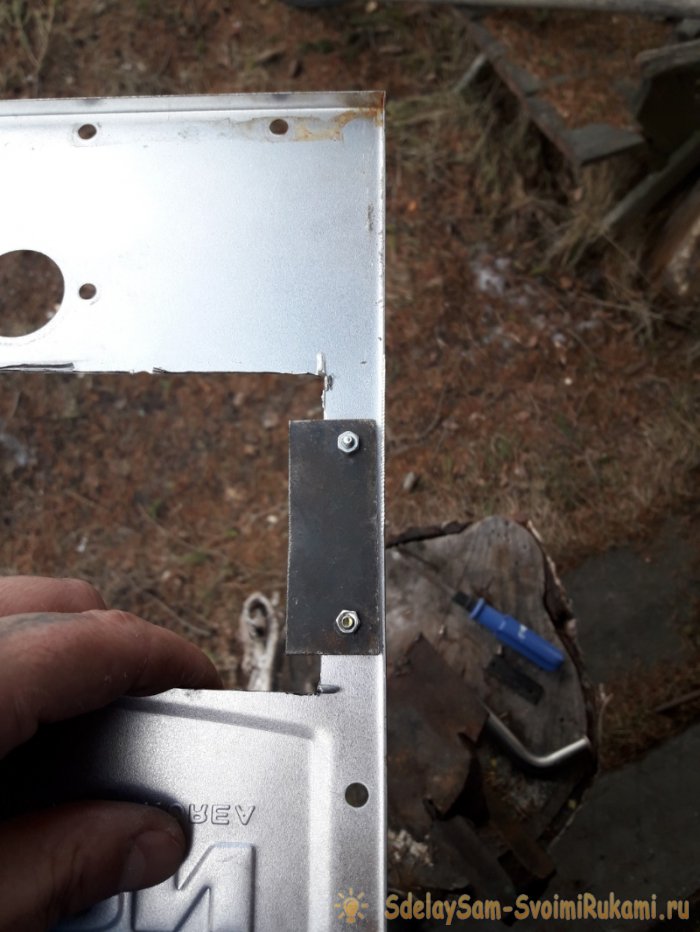

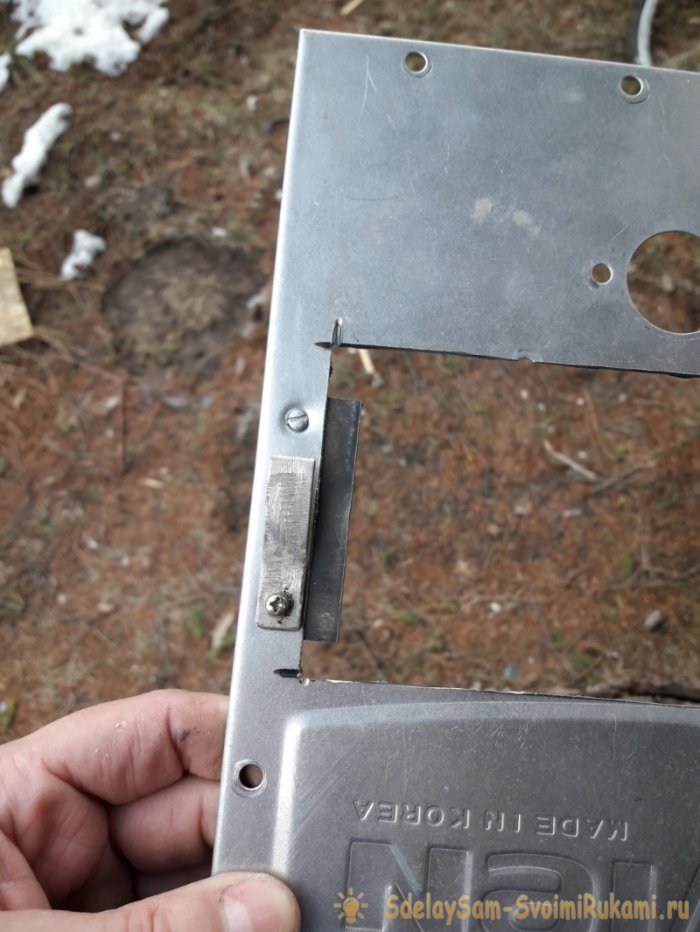

Так же нам понадобится прямоугольный отрезок металла для изготовления полосы, которая будет прикрывать изнутри зазор между дверцей и стенкой, чтоб дверца не уходила в печь, когда её закрывают. Для этого отрезаем кусок металла необходимых параметров, в котором тоже сверлим отверстия для крепления к стенке изнутри.

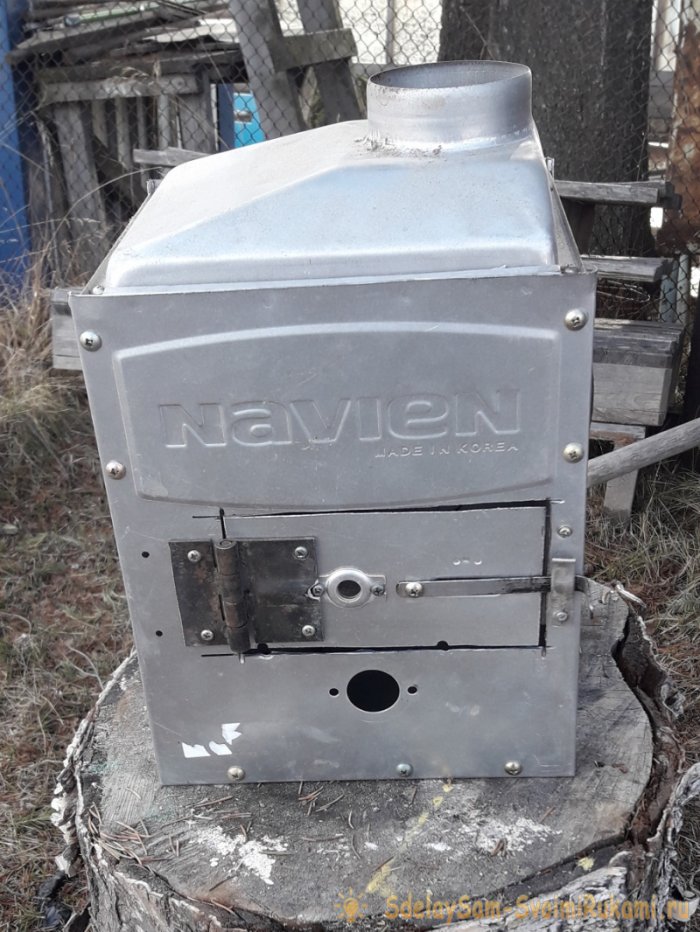

После того, как работа дрелью окончена, собираем всё во единое целое, при помощи маленьких болтов с гайками, отвёртки и ключа соответствующего номера.
Мини печь из настенного газового котла

Мини печь из настенного газового котла

Мини печь из настенного газового котла

Мини печь из настенного газового котла

Теперь переходим к трубе. Такие трубы для отвода продуктов горения из газовых котлов, обычно идут двойные. Это так называемая «турбо-труба». То есть внутри трубы есть ещё одна – через внутреннюю трубу выходит выхлоп, а через наружную поступает холодный воздух внутрь котла для охлаждения системы. В данном случае это нам очень пригодится, для дополнительной термоизоляции. Для этого достаточно просто заполнить пространство между трубами каким-нибудь термостойким наполнителем. Вот теперь можно не боятся, что жар от трубы оплавит Вам потолок палатки или теплицы.
Как я уже упоминал, отвод для трубы в камере сгорания уже имеется, так что нам остаётся только её закрепить соответствующим образом.
Мини печь из настенного газового котла

Она легко устанавливается и так же легко снимается, что очень удобно при транспортировке. При желании, можно наверху трубы установить защиту от дождя, чтобы он не лился внутрь печи, когда она не будет использоваться. Такая печь легко поместится в багажник любой машины, она не тяжёлая, компактная. Согреет в испортившуюся погоду и придаст уюта в Вашей палатке.
