Реактивная печь из газового баллона

Принцип работы печи


Печь состоит из топливника, прогреваемой емкости и дымохода. Топливник сделан в форме загнутой трубы, в которой горение дров происходит в нижней его части. Горячий воздух поднимается по вертикальной трубе, расположенной по центру прогреваемой емкости, которая в нашем случае сделана из газового баллона. Поднимаясь вверх, горячий воздух нагревает стенки емкости, а постепенно остывая, выходит низом через дымоход, который и создает конвекцию воздуха и тягу в печи.
Реактивная печь из газового баллона

Материалы:
  • Газовый баллон из-под пропана;
  • Квадратная труба, сваренная из парных уголков;
  • Металлический уголок 50х50х5 мм;
  • Круглая труба для дымохода с поворотными коленами;
  • Вспомогательные металлические элементы: пластины, обрезки уголков, заглушки.

Инструменты:
  • Для резки металла: инверторный плазменный резак или болгарка с зачистным и отрезным дисками;
  • Сварочный аппарат;
  • Металлический прямой уголок, рулетка, маркер для разметки;
  • Пузырьковый уровень, молоток, щетка по металлу.

Изготовление печки-ракеты


Прежде чем браться за работу необходимо помнить, что газовые баллоны чрезвычайно огне- и взрывоопасны. Их необходимо тщательно промыть водой, отстоянной на время в баллоне, поскольку даже небольшие остатки сжиженного газа при резке могут привести к взрыву емкости.

Готовим баллон

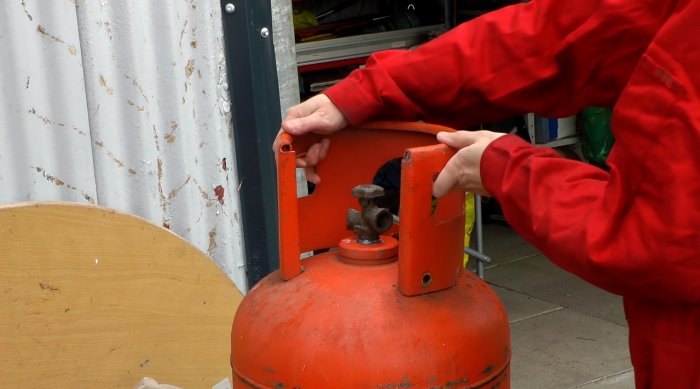

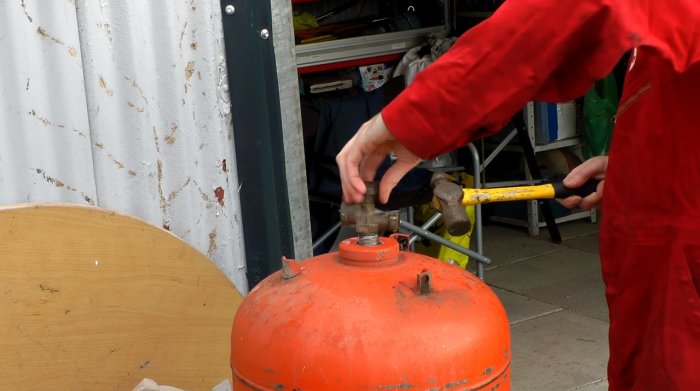

Бытовой баллон из-под пропана состоит из горловины, обечайки и днища. Обычно его располагают вертикально, так что запорная арматура остается на самом видном месте в центре баллона. От нее необходимо избавится, слегка пристукнув молотком.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

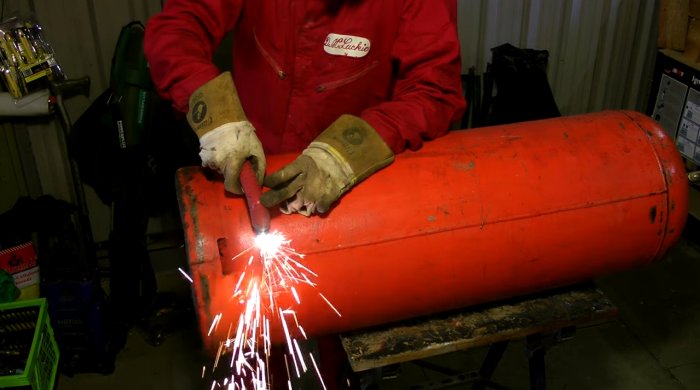

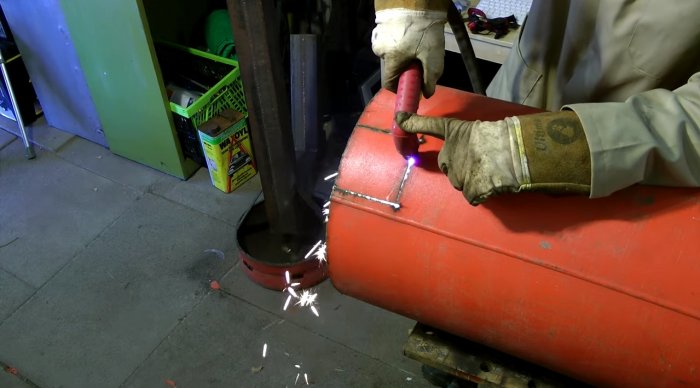

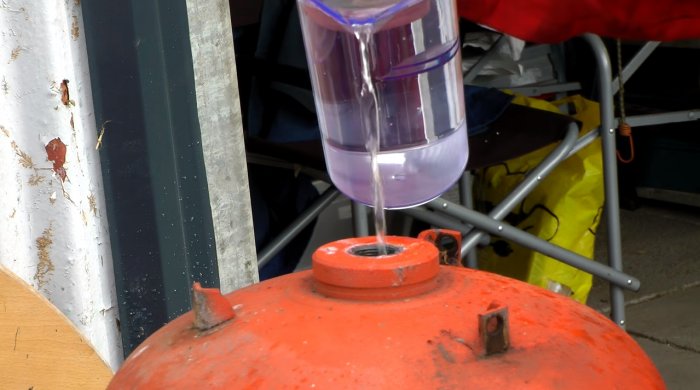

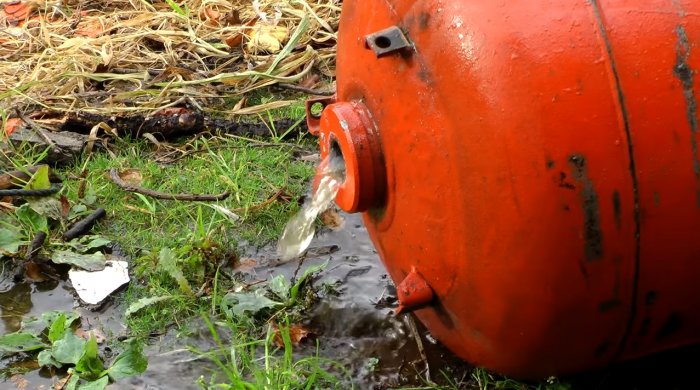

Открутив штуцер рожковым ключом наполняем баллон водой, чтобы смыть остатки сжиженного газа. Оставляем отстоятся воду на некоторое время, и затем аккуратно опрокинув емкость сливаем ее. Даже после таких мер переносим баллон аккуратно на место обработки. Используя плазменный резак, отрезаем днище баллона.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Нарезаем трубы и обвариваем топливник

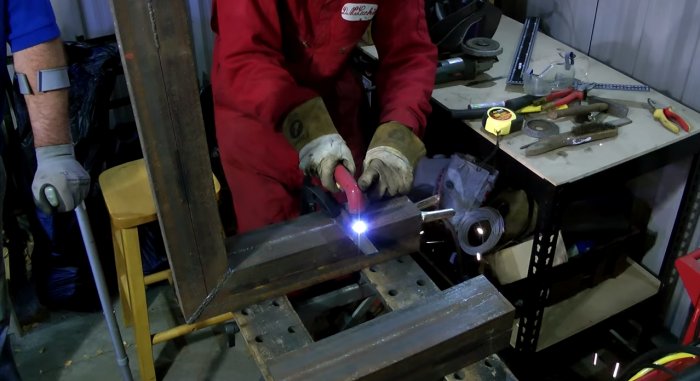

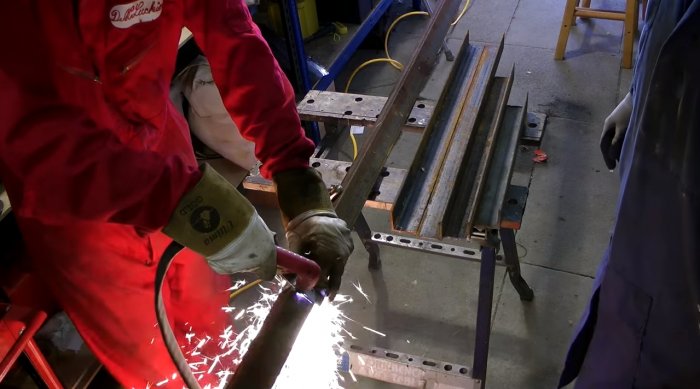

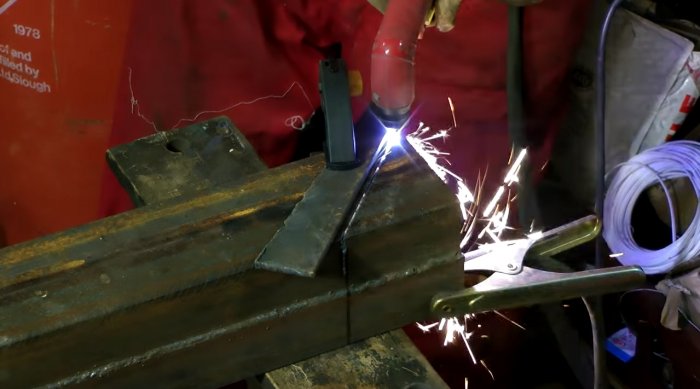

Следующим этапом кроим металлические уголки по размеру загрузочной камеры, топки и воздуховода. Нарезаем их болгаркой или плазменным резаком, и провариваем каждую из них по ребрам.
Соединения будут расположены под разными углами. Размеры этих элементов следующие:
  • Вертикальный воздуховод – 900 мм;
  • Горизонтальная топка – 500 мм;
  • Фидер или загрузочная камера – 400 мм.

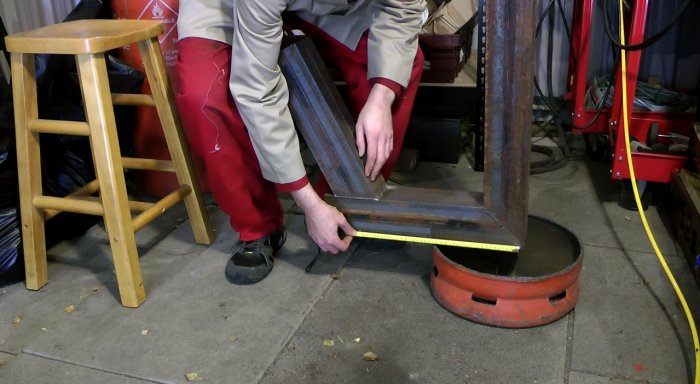

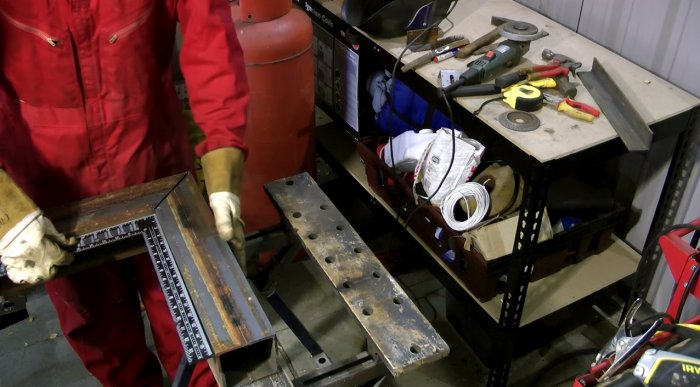

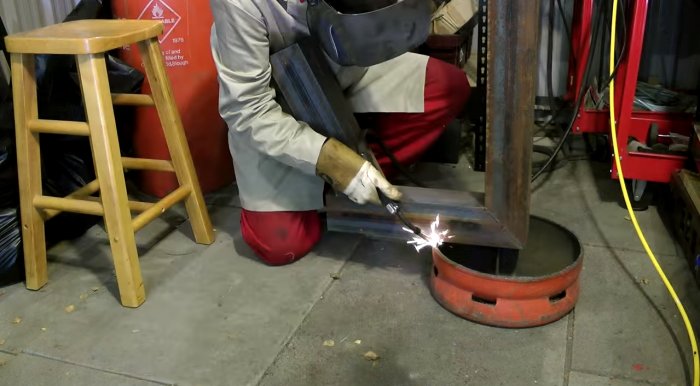

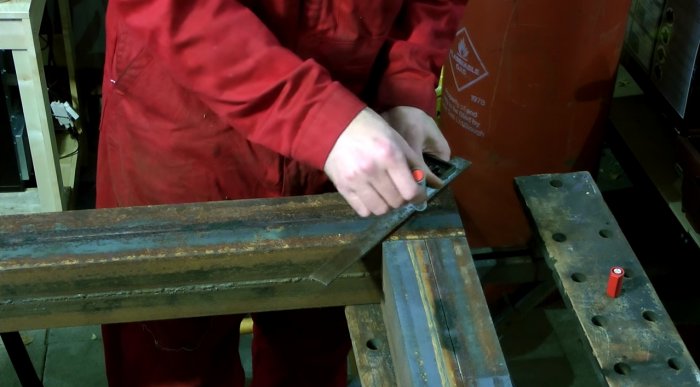

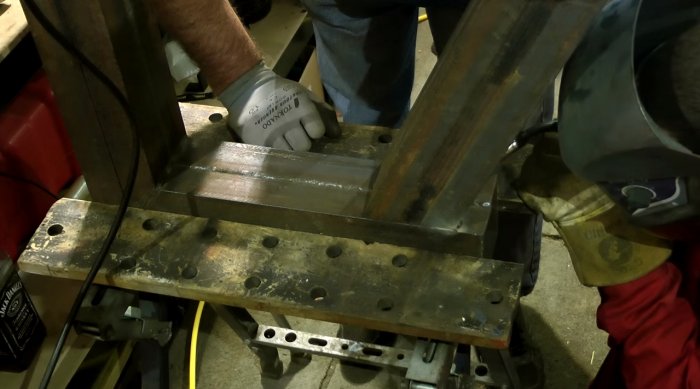

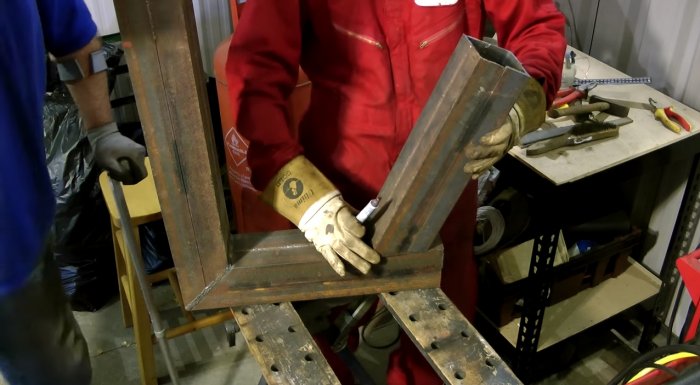

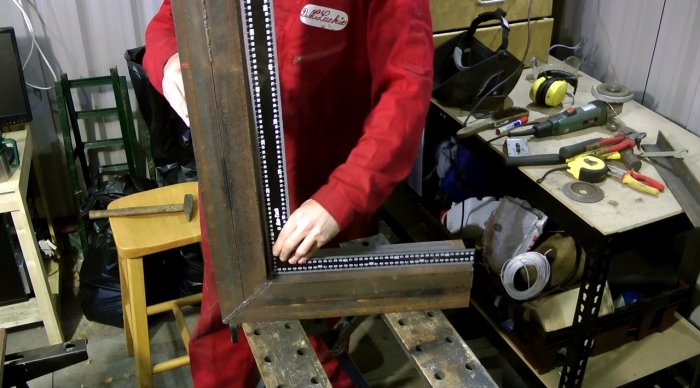

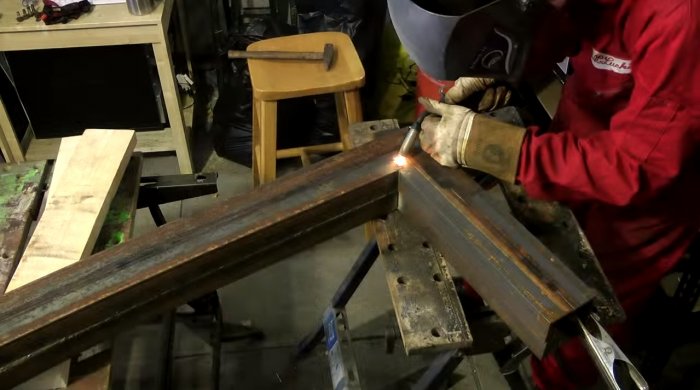

Топка с воздуховодом соединены перпендикулярно. Обрезаем концы этих труб на ус под 45 градусов, и провариваем со всех сторон трубы. Так как металл в процессе сварки нагревается свыше 1500 градусов Цельсия, его может повести. Поэтому не лишним будет проверить точность соединения металлическим уголком.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Расположение загрузочной камеры будет наклонным, поэтому патрубок фидера необходимо обрезать под углом меньше 45 градусов. Выставляем его на топливной трубе в нескольких сантиметрах от края топки, где впоследствии будет расположен зольник. По разметке сечения трубы делаем прорезь в месте соединения элементов, и провариваем его по месту.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

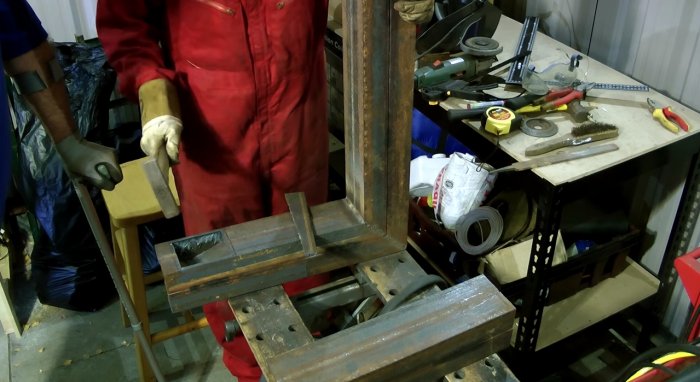

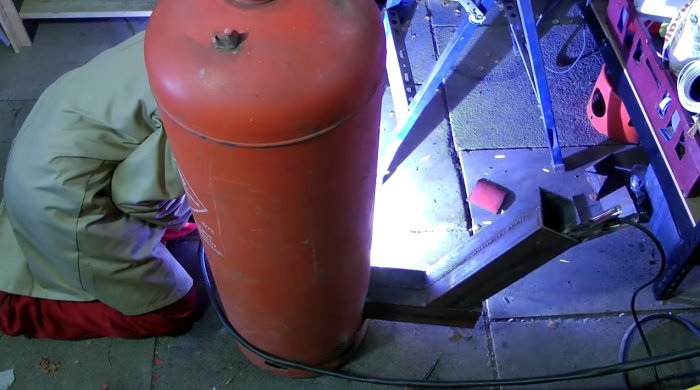

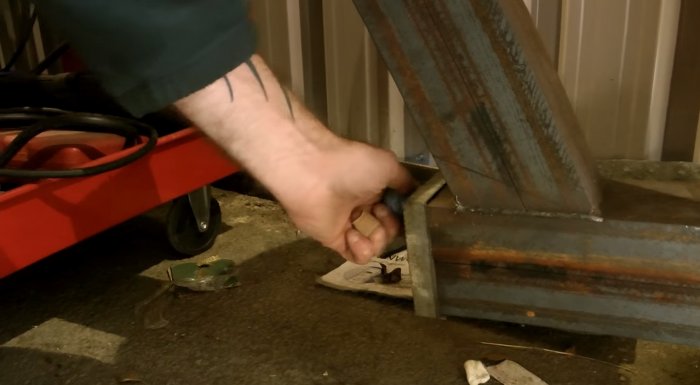

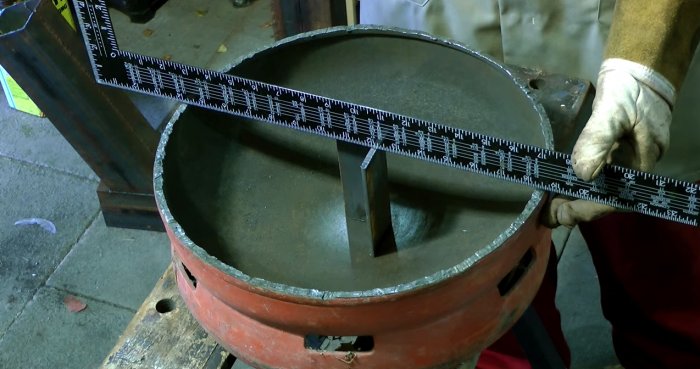

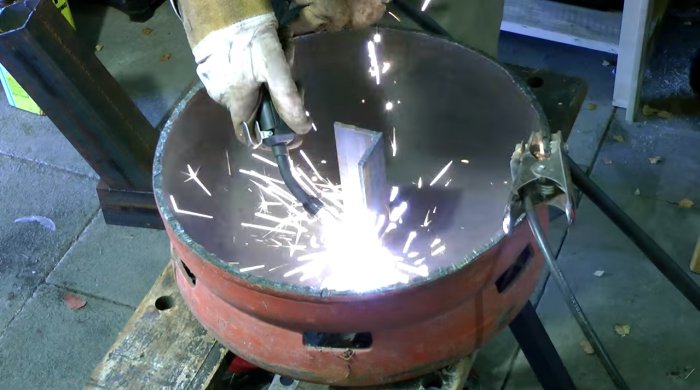

Топливник должен быть выставлен ровно, и надежно закреплен. Подпорой ему будет служить небольшой отрезок уголка, из которого и делались трубы. Обрезаем его точно в размер, и выставляем на днище баллона, проверяя идентичность ровной линии между плоскостями баллона металлическим уголком.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

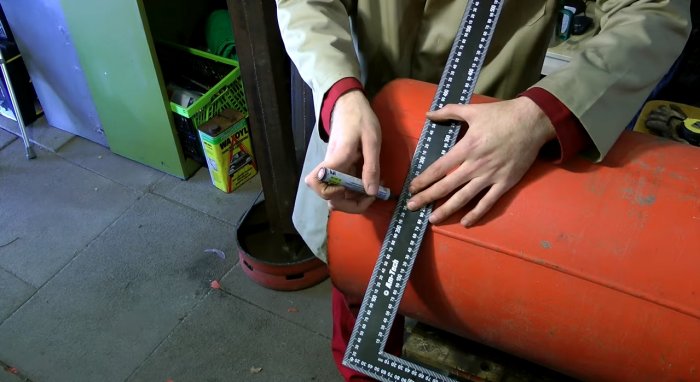

Провариваем топливник, усиливая вертикальную трубу воздуховода металлическими пластинами или уголками. Размечаем посадочное место для него на стенке баллона, и делаем прорезь плазмой или болгаркой. Чем точнее будет вырезанная выемка, тем проще ее затем обваривать.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

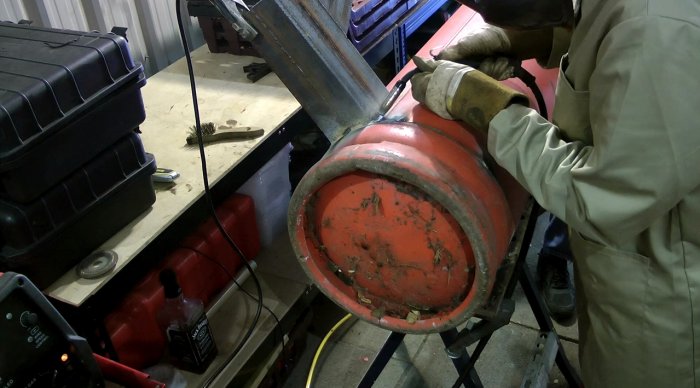

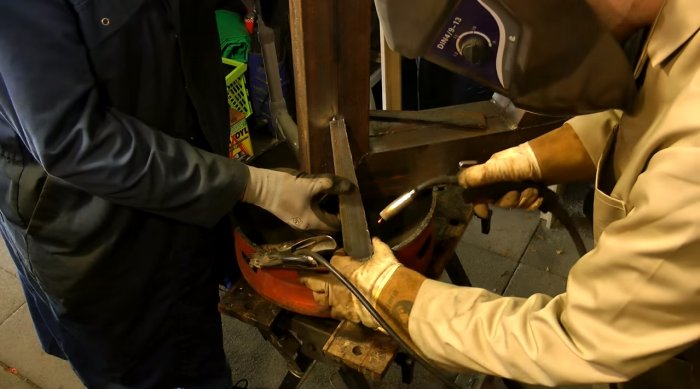

Выставляем топливник так, чтобы вертикальная труба внутри баллона располагалась строго по центру. Обвариваем сварочным аппаратом днище и патрубок топки.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

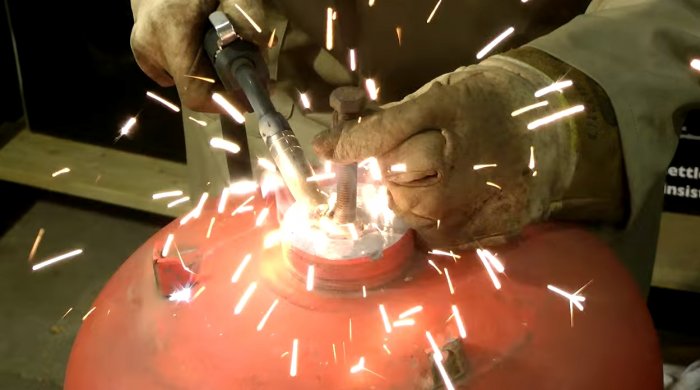

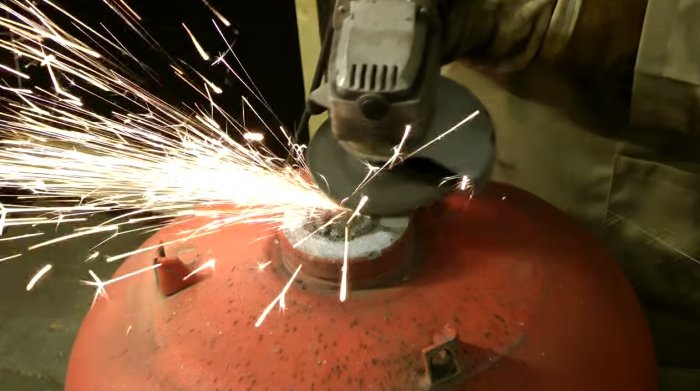

Заглушить отверстие на верхушке баллона поможет обычный болт или подобный кусок металла. Вставляем его в отверстие, и привариваем к баллону. Зачистить шов можно шлифовальным диском и болгаркой.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Устанавливаем дымоход

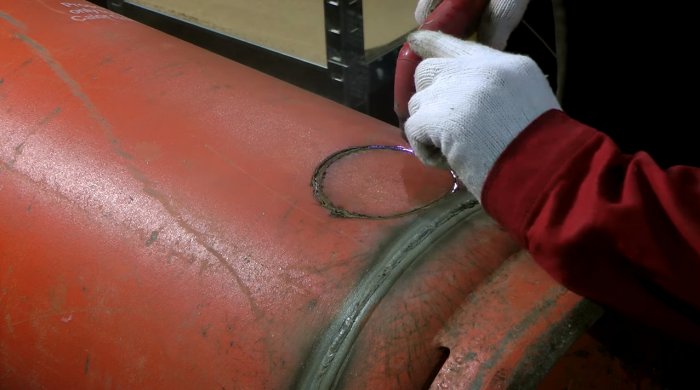

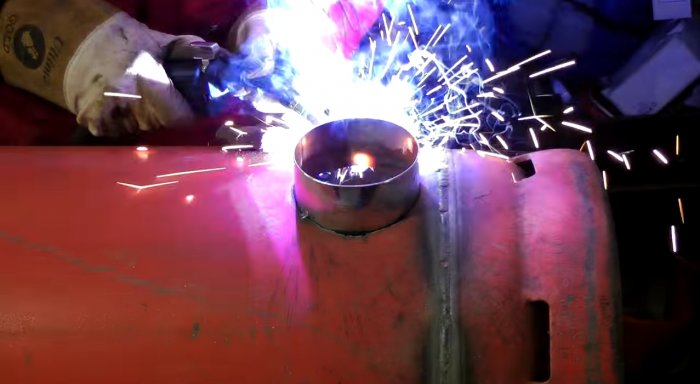

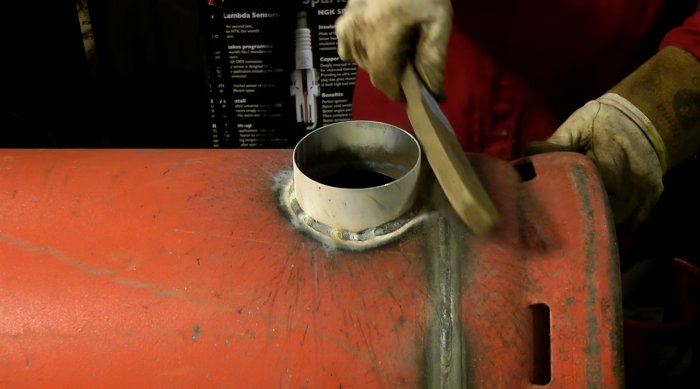

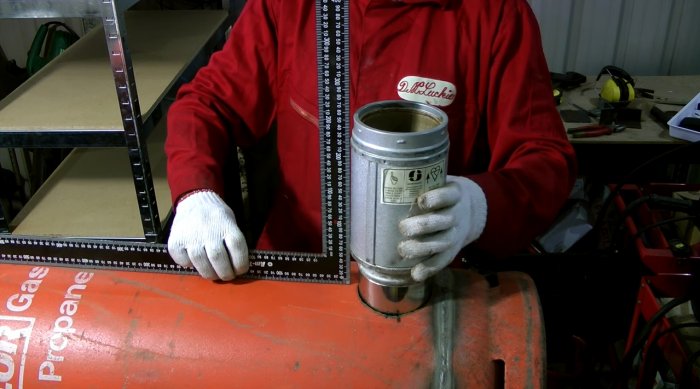

В нижней части баллона, с противоположной стороны от топки, монтируем дымоход. Размечаем маркером посадочное отверстие патрубка, вырезаем окружность в стенке баллона, и обвариваем по контуру.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

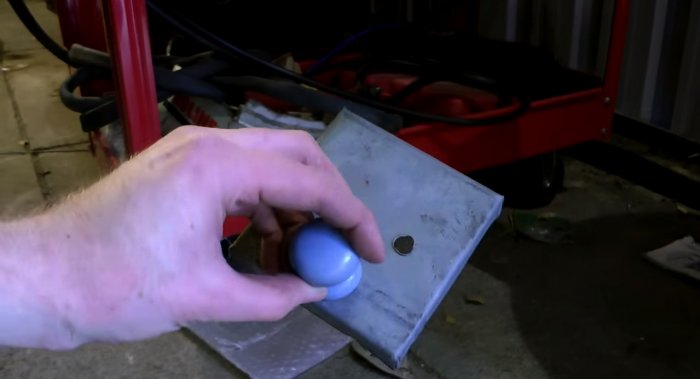

Поддувало для зольника закрываем съемной крышкой с термоизоляционной ручкой. Для удобства ее можно закрепить на петли. Через это отверстие удобнее всего будет запаливать дрова в печи.
Реактивная печь из газового баллона

Реактивная печь из газового баллона

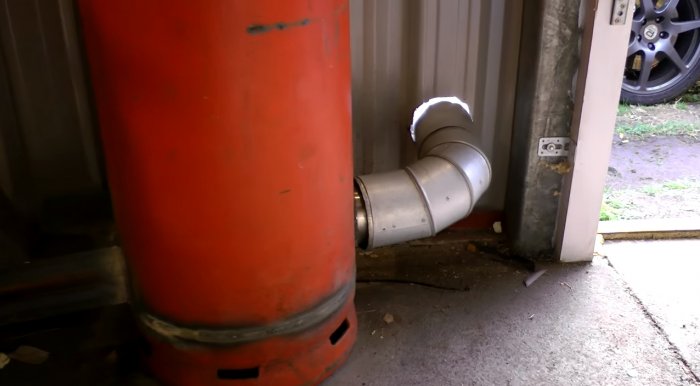

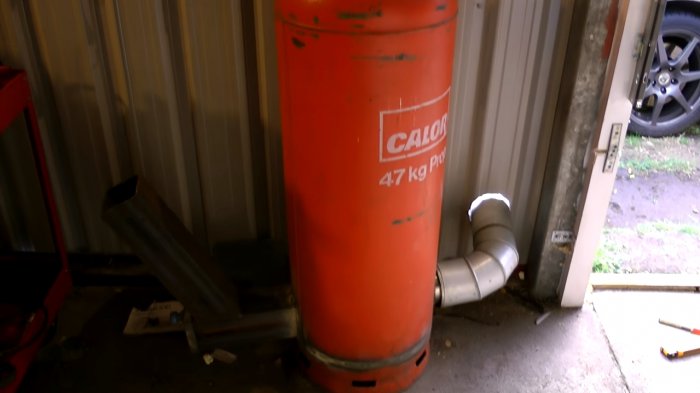

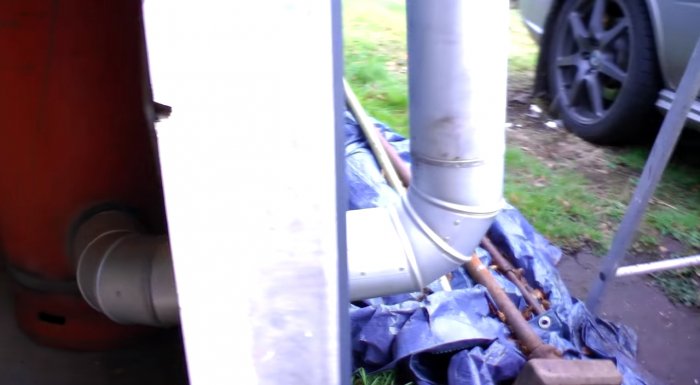

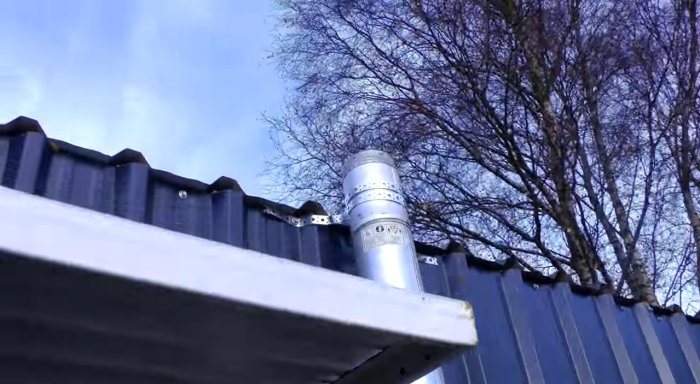

Отвод трубы выводим за пределы мастерской. Чем выше будет труба дымохода, тем лучше будет тяга в печи. Теперь в вашей мастерской всегда будет тепло и уютно круглый год!
Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Реактивная печь из газового баллона

Смотрите видео
