Приставка регулятор к блоку питания

Это хороший и бюджетный способ сделать регулируемый блок питания без особых затрат и усилий. К примеру, у меня есть в наличии хороший блок питания на 12 В и 2 А. Я соберу к нему приставку, с помощью которой можно будет регулировать напряжение в широких пределах. Все будет построено на готовых китайских модулях, мне останется сделать только корпус для устройства и соединить все проводами.

Необходимые материалы


Список деталей (ссылки на покупку):

Подготовка частей корпуса регулятора

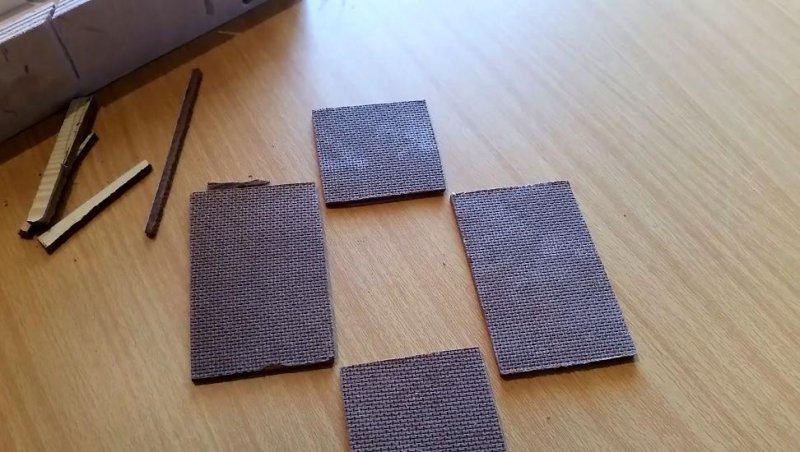

Брем фанеру и выпиливаем части корпуса. Размеры прикинете сами, чтобы все входило. Конечно можно взять готовый корпус и эти действия пропустить, но я собираю бюджетный регулятор.
Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

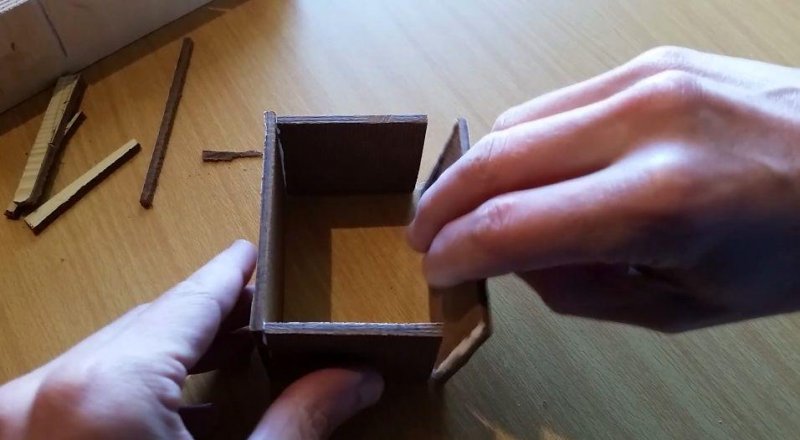

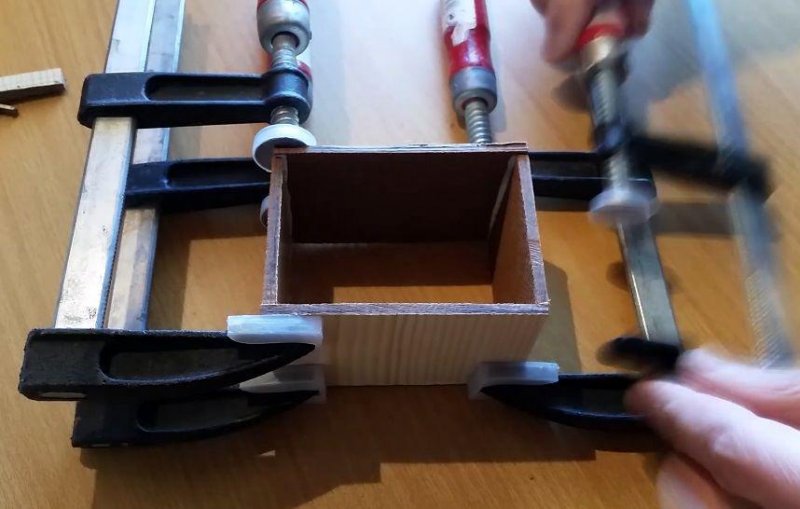

Мажем торцы клеем по дереву и зажимаем все струбциной. Ждем пока высохнет клей.
Приставка регулятор к блоку питания

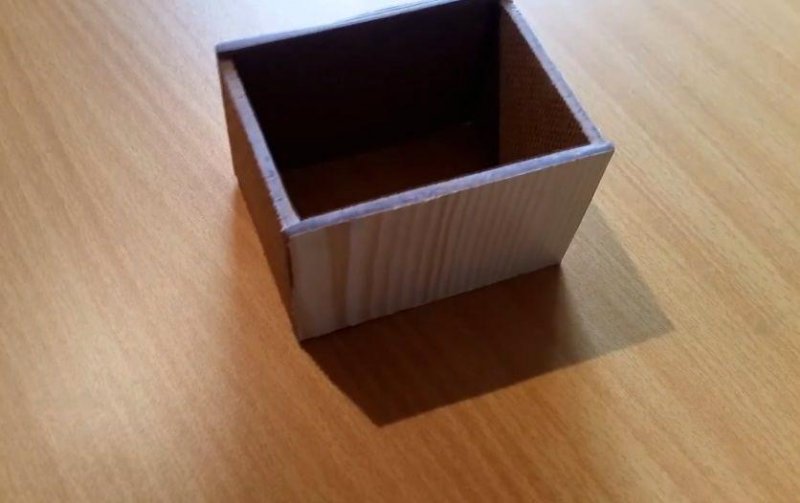

Сборка корпуса


Приставка регулятор к блоку питания

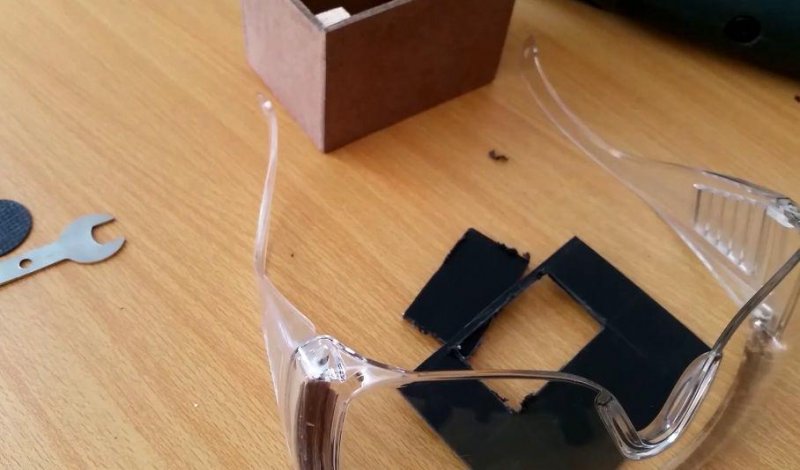

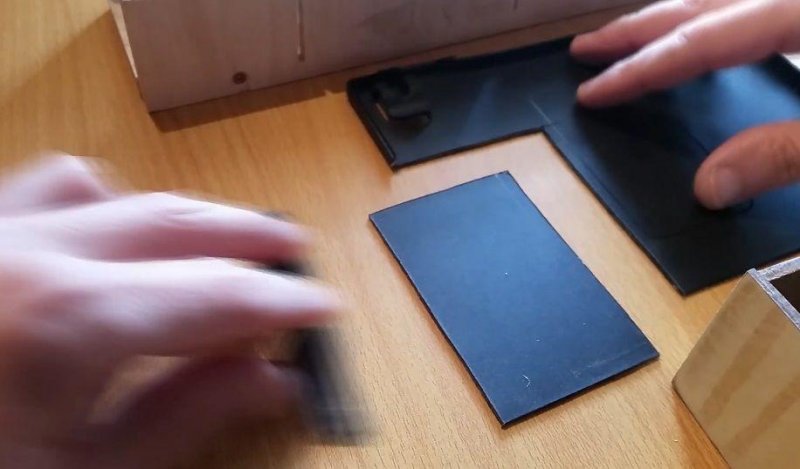

Передняя и задняя панели будут из пластмассы, так как её проще обрабатывать и выглядит она солиднее.
Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

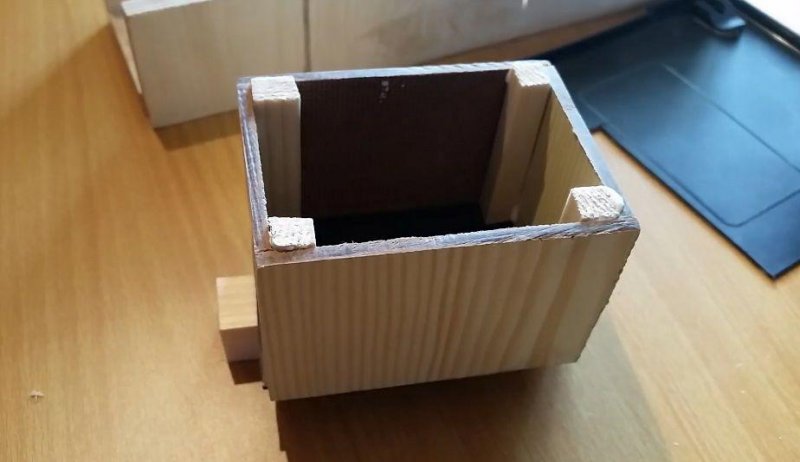

Вклеил стойки в углы из реек для жесткости все конструкции.
Приставка регулятор к блоку питания

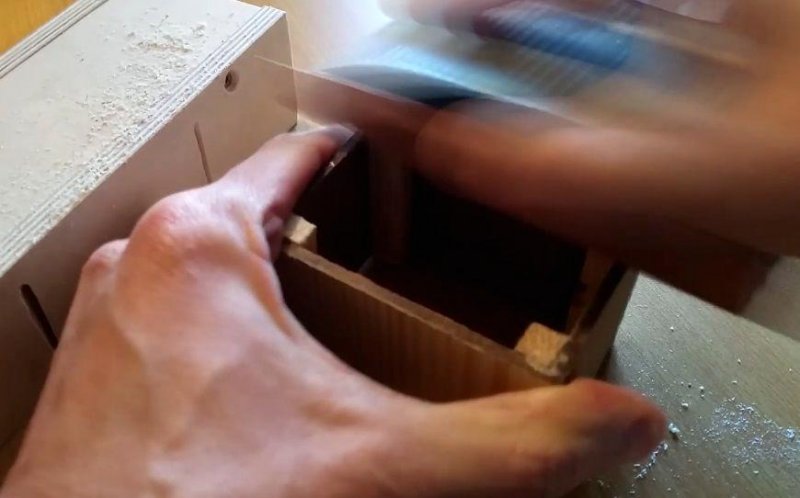

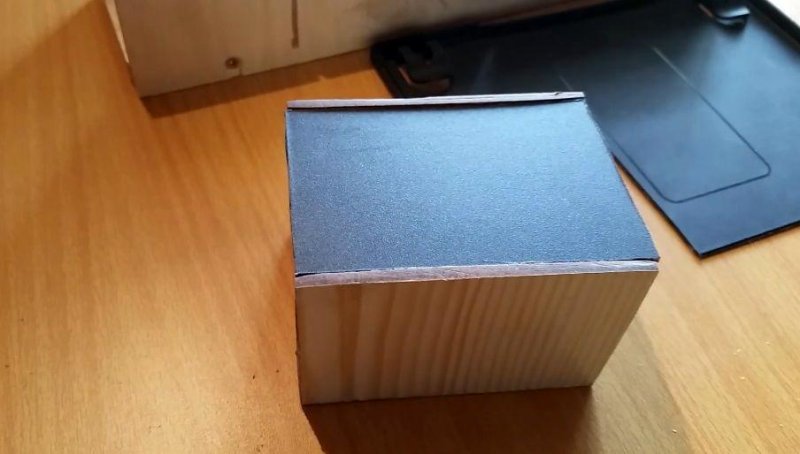

Зачищаем выступы.
Приставка регулятор к блоку питания

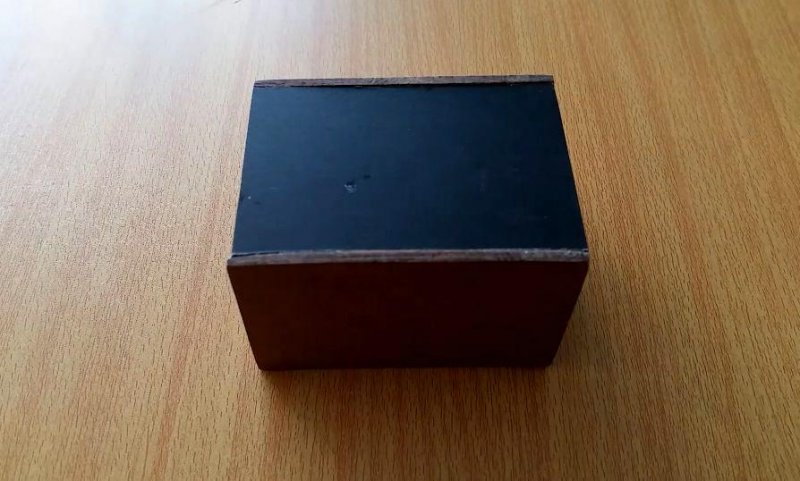

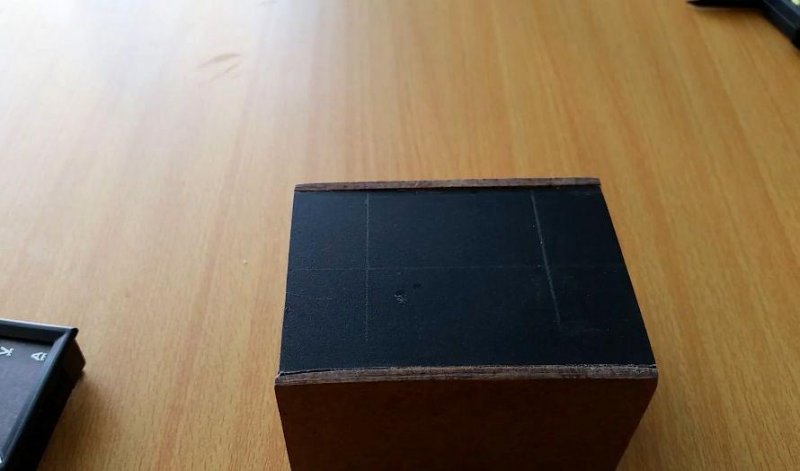

Корпус готов.
Приставка регулятор к блоку питания

Доработка понижающего преобразователя

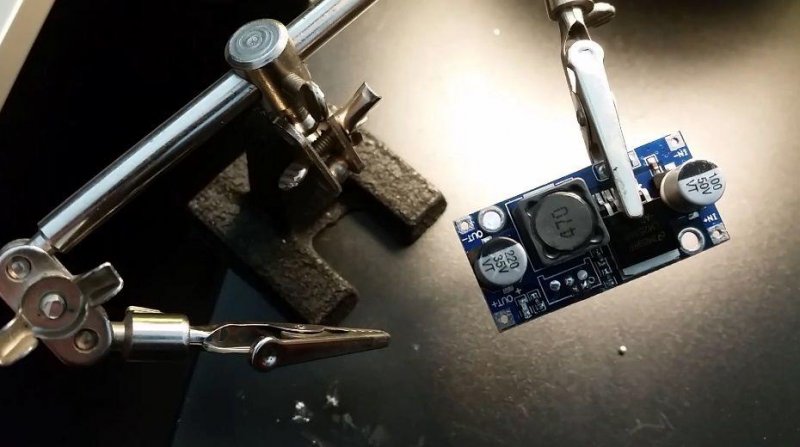

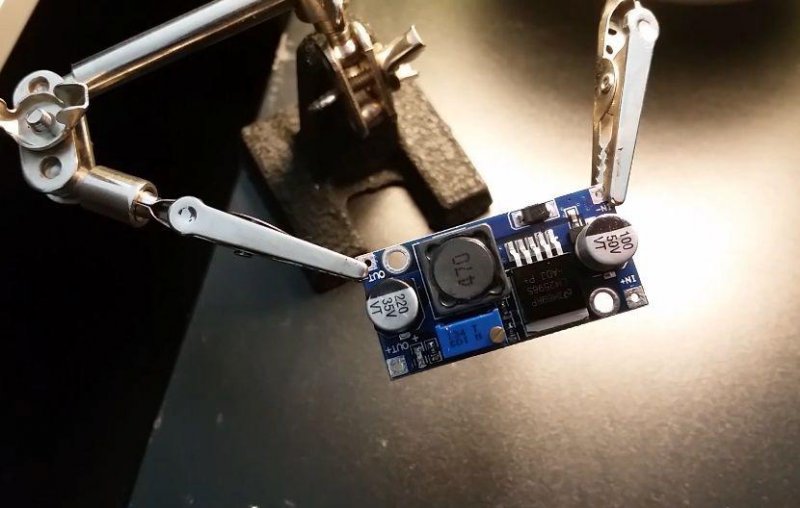

Это понижающий преобразователь. На него можно подать до 30 В и он будет из без проблем регулировать. Ток нагрузки у него 1,5 А. Причем без радиаторов- имеется встроенная защита от перегрева. Так как он импульсный у него очень высокий КПД. Плюс, выходное напряжение отлично стабилизированно.
Приставка регулятор к блоку питания

Вся его доработка сводится к тому, чтобы заменить подстроечный резистор на плате, на выносной переменный.
Приставка регулятор к блоку питания

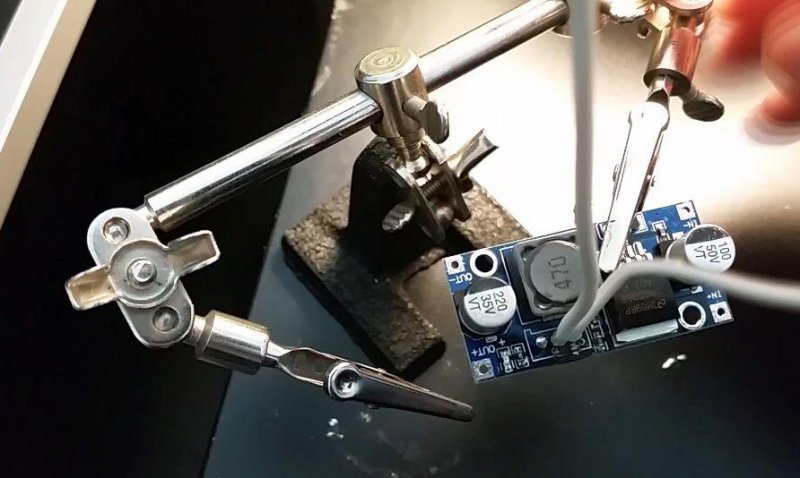

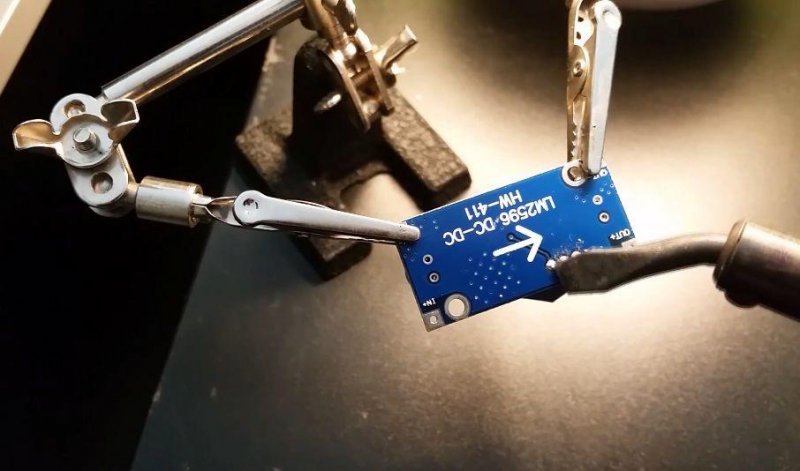

Выпаиваем подстроечный резистор.
Приставка регулятор к блоку питания

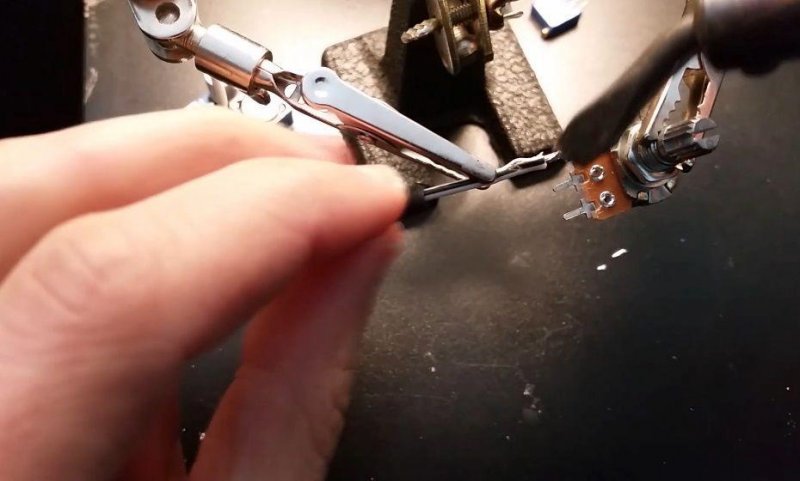

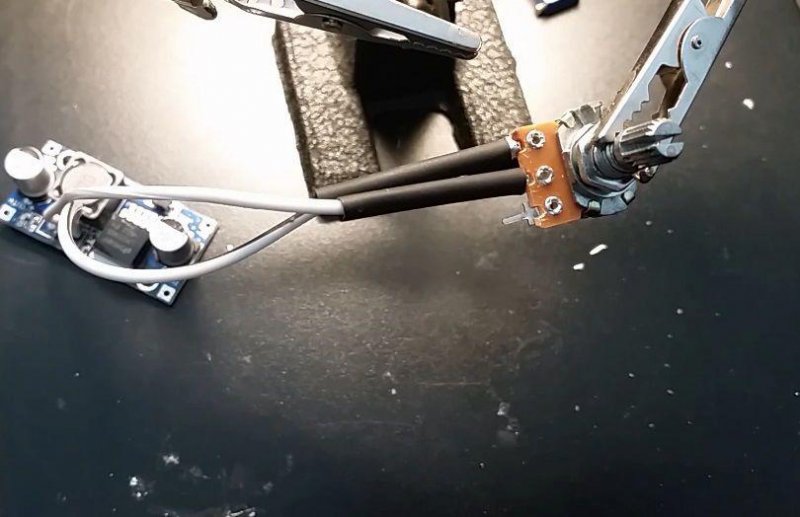

Припаиваем на проводах переменный резистор.
Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор в блоку питания

Приставка регулятор к блоку питания

Вот и вся доработка.

Сборка схемы регулятора

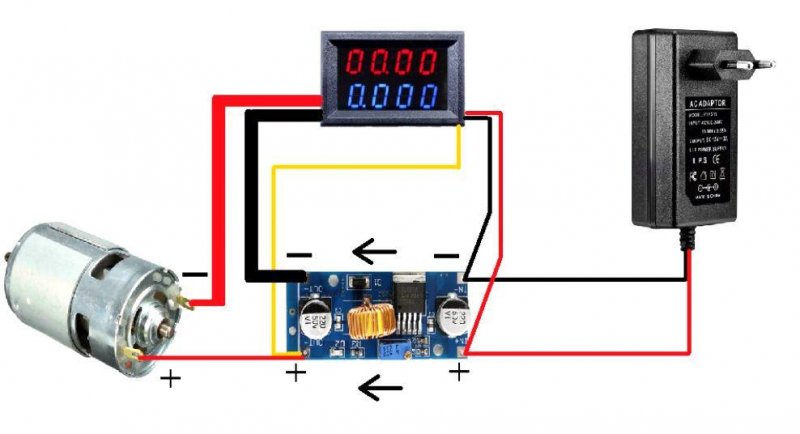

Вот сама схема включения.
Приставка регулятор к блоку питания

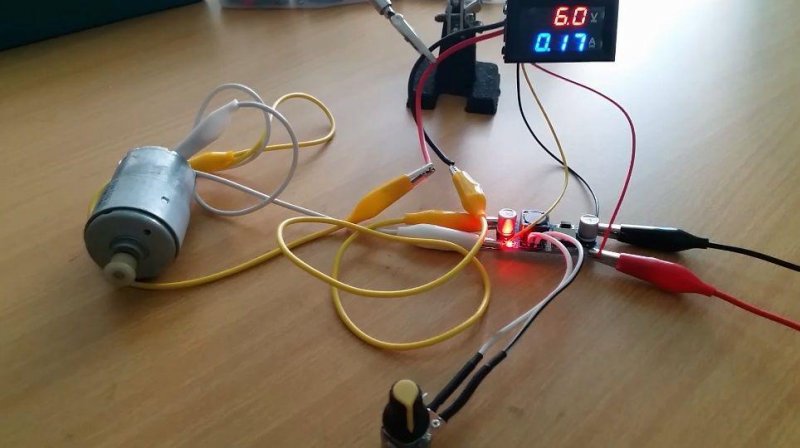

Собираем схему.
Приставка регулятор к блоку питания

Все работает. Ампервольтметр отлично отображает напряжение и ток.

Сборка приставки регулятора

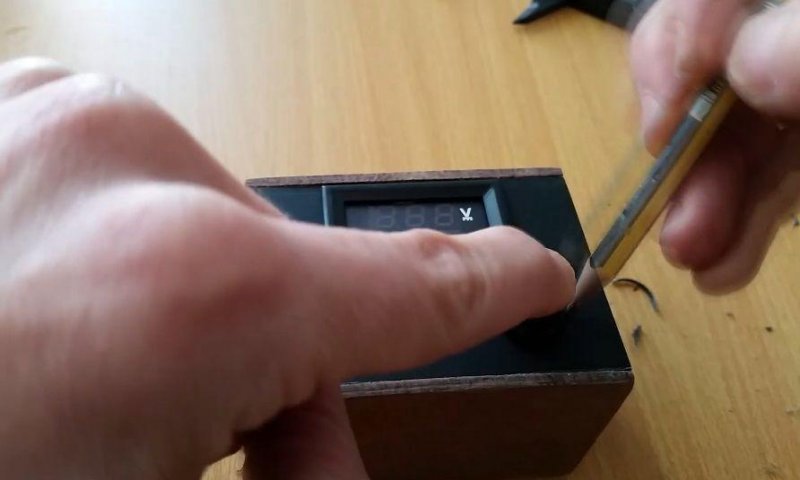

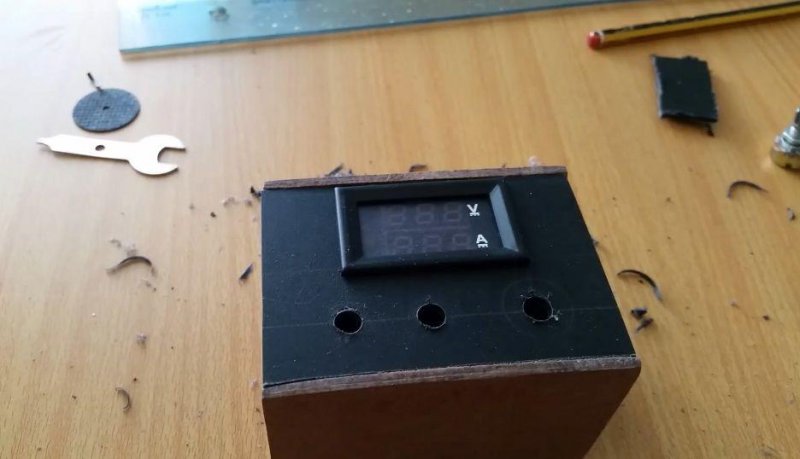

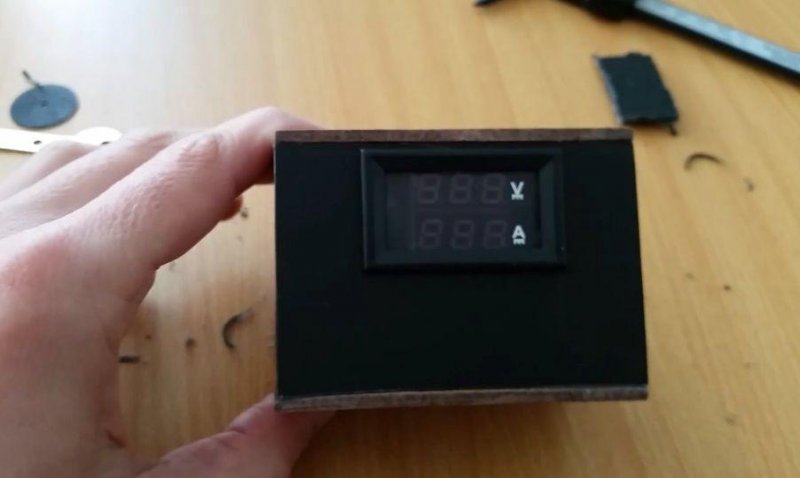

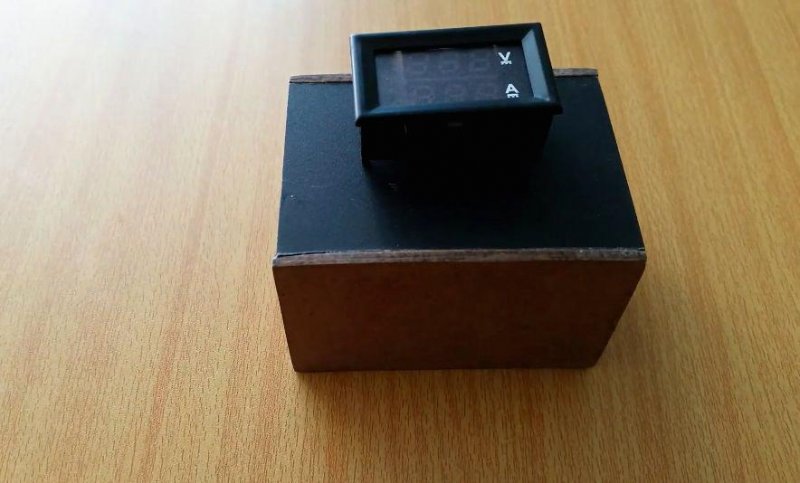

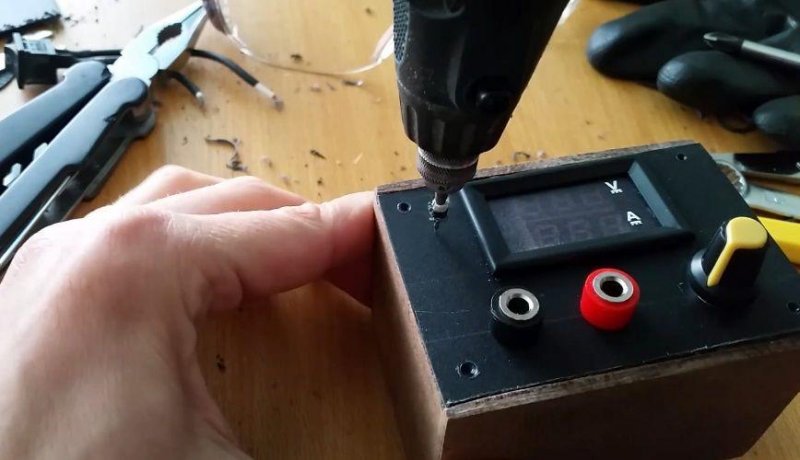

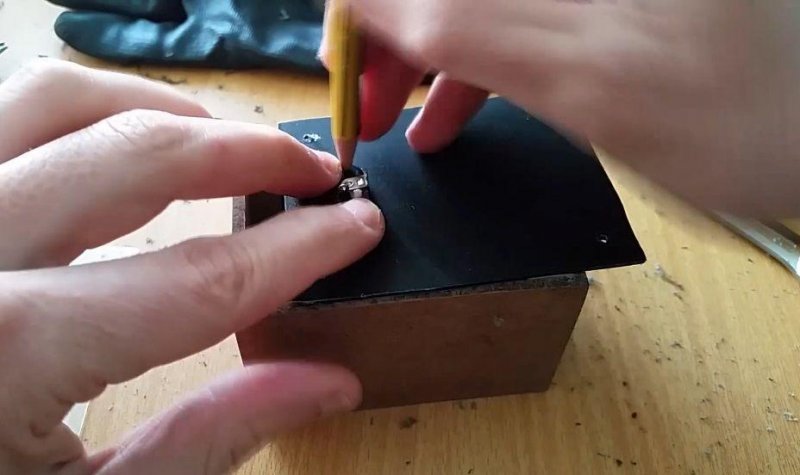

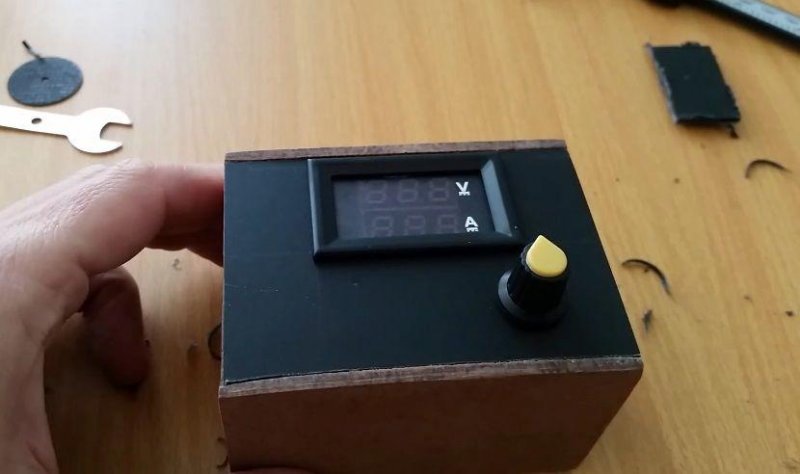

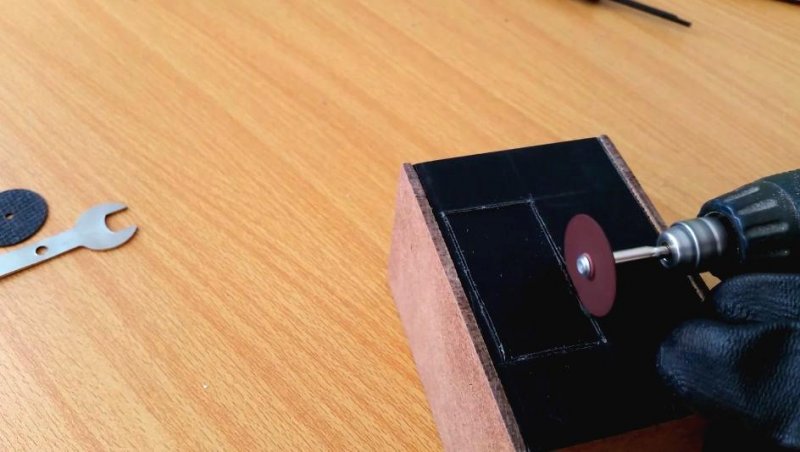

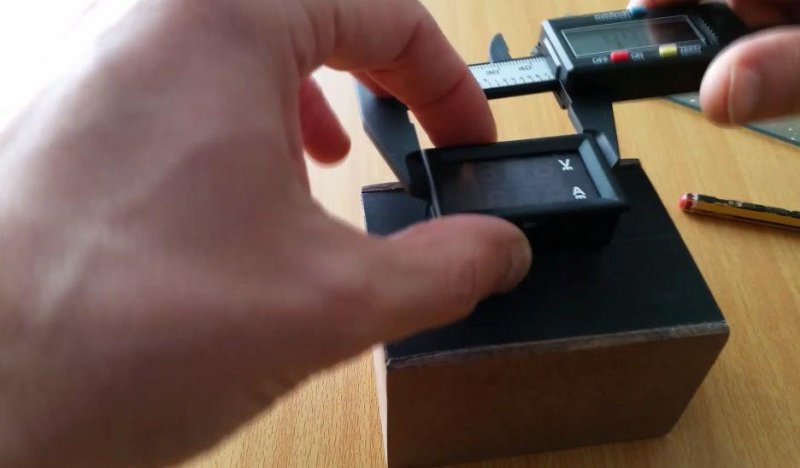

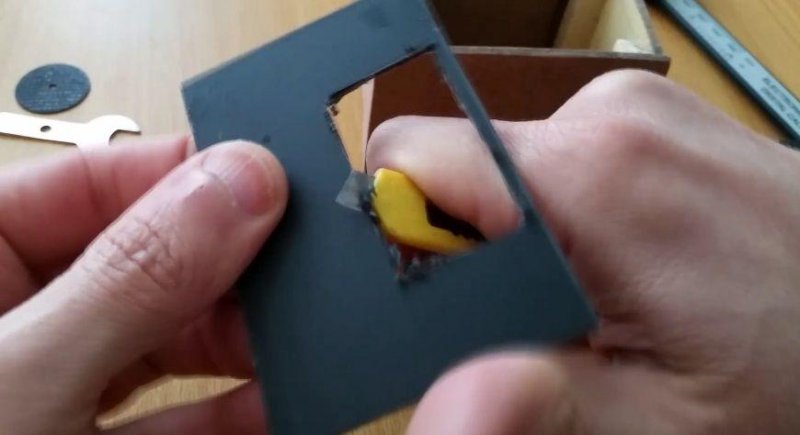

Врезаем ампервольтметр в лицевую панель. Сверлим отверстия под разъемы и переменный резистор. Все вставляем и лицевая часть готова. Закрепляем панель.
Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

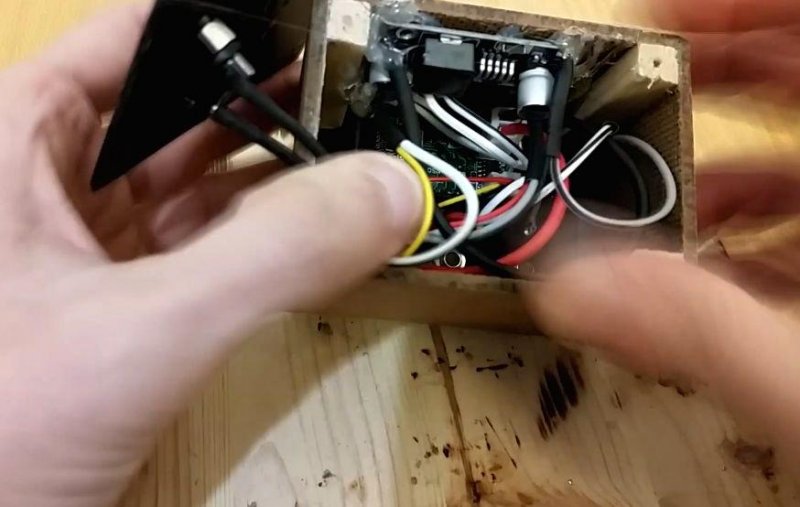

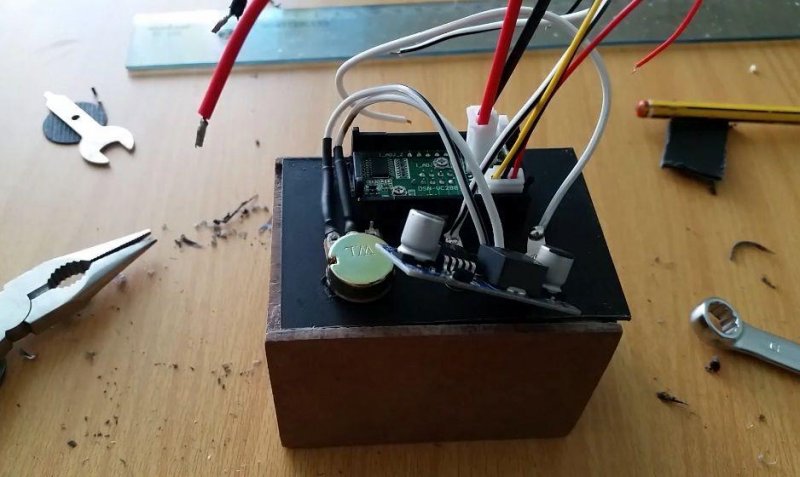

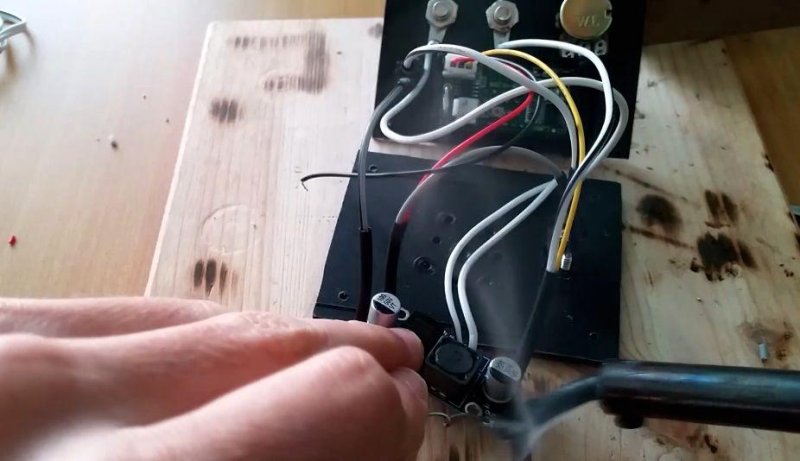

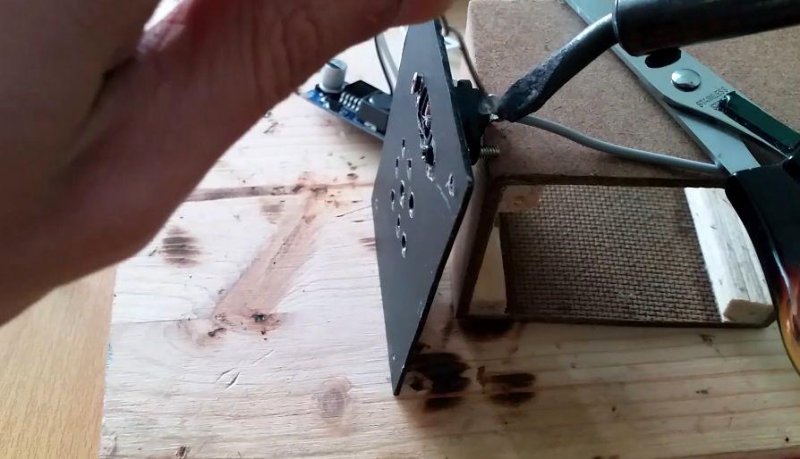

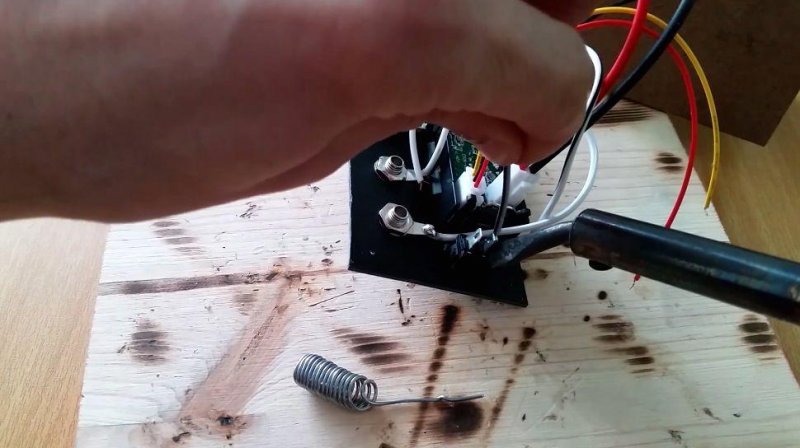

Подключаем все части. На заднюю стенку крепим разъем для входа блока питания.
Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

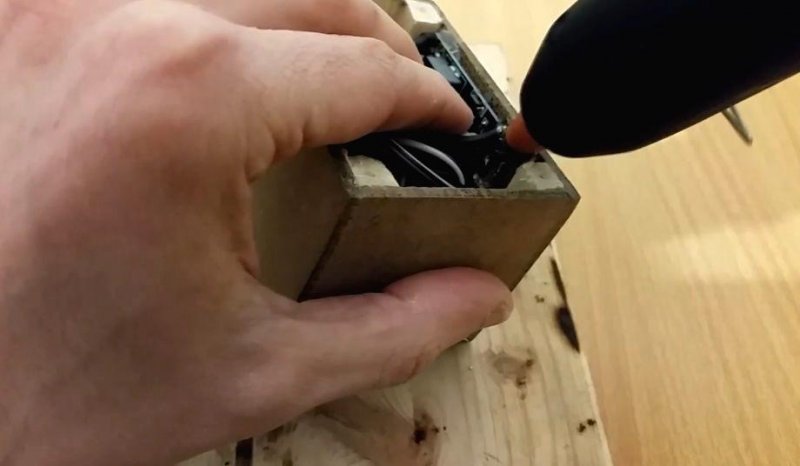

Модуль сажаем на горячий клей, чтобы внутри не болтался.
Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Все готово. Но я забыл сказать, что на всякий случай добавил выключатель. Он не нужен, но вдруг я захочу подключить приставку к аккумуляторной батареи.
Приставка регулятор к блоку питания

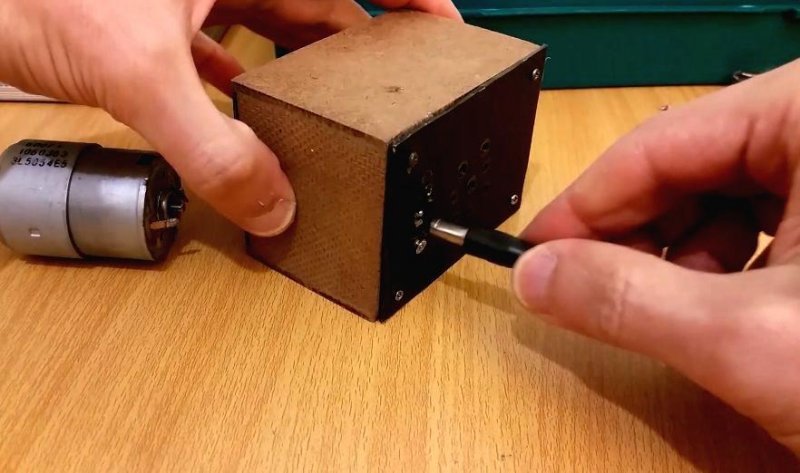

Последний шаг - закручиваем винты передней и задней панели.
Приставка регулятор в блоку питания

Проверка регулятора напряжения

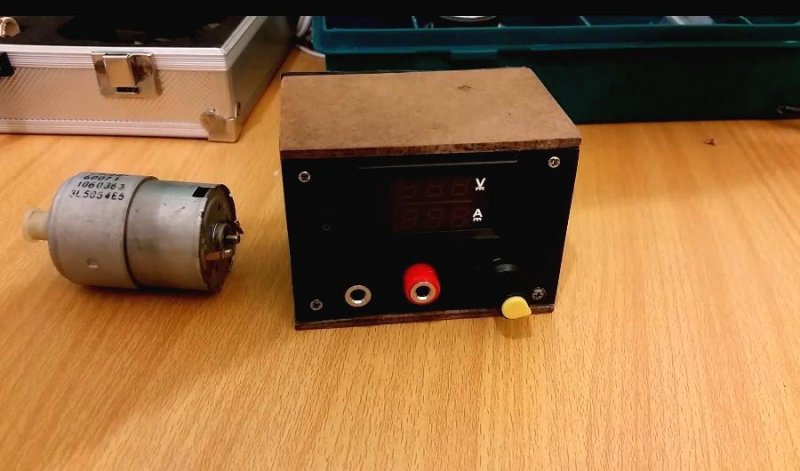

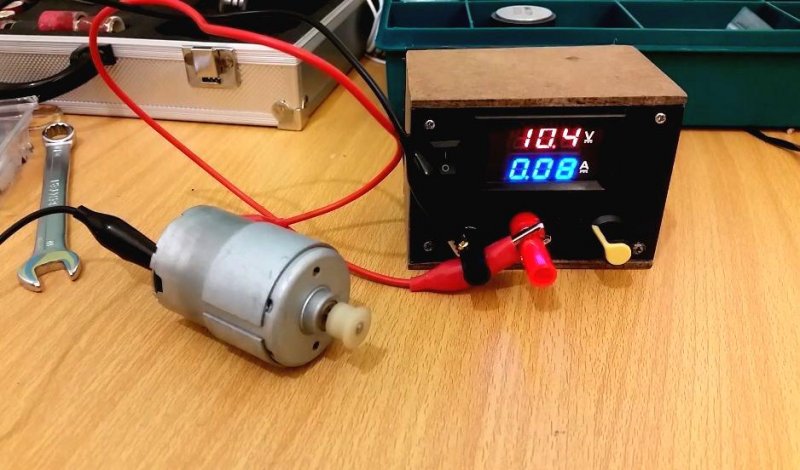

Подключаем блок питания в разъем. Подключаем нагрузку. Все работает изумленно! Регулировка плавная.
Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Приставка регулятор к блоку питания

Конечно вольтметр с амперметром можно было бы и не ставить, но как же без него.

Смотрите видео изготовления и проверки простого регулятора
