» » » Гребной тренажер своими руками
Занятия на гребном тренажере – это прекрасный способ укрепления сердечно-сосудистой системы. Гребной тренажер пользуется гораздо меньшей популярностью, чем беговые дорожки и велотренажеры. И совершенно незаслуженно, так как он гораздо эффективнее других более популярных тренажеров: упражнения на нем задействуют мышцы рук, ног, живота и спины. Помимо этого, такой тренажер оказывает минимальную нагрузку на суставы и отлично вписывается в любую программу тренировок.
Сборка гребного тренажера по этой инструкции обойдется вам примерно в 5 тысяч рублей. Но я решил сделать его самостоятельно не в целях экономии, а просто потому что мне нравится работать руками.
Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Инструменты и материалы


Список материалов:
  • 2 болт-крючка;
  • 2 шуруп-крючка;
  • 10 шуруп-колец;
  • 4 пружинных шайбы размера М12;
  • 8 шайб M12:
  • 8 шестигранных гаек М12;
  • Крепежные шпильки M12;
  • Пригоршня шурупов;
  • 1 карабин;
  • 2 кабельных зажима;
  • 10 небольших колесиков диаметром 3 см;
  • 2 небольших колесика диаметром 4 см;
  • Деревянные балки 4х4 общей длиной 10 м;
  • Деревянный шест диаметром 2.5 см и 60 см в длину;
  • Деревянная доска длиной 88 см, шириной 30 см и толщиной 2.7 см;
  • Доска из МДФ габаритами 99х33х1.1 см;
  • Две длинные алюминиевые полоски (длиной 140 см, шириной 4 см и толщиной 3 мм);
  • Упругие ремни;
  • 4 шкива;
  • 2 подшипника с внешним диаметром 32 мм и внутренним диаметром 12 мм;
  • Веревка длиной 2 метра и диаметром 10 мм.

Список инструментов:
  • Клей для дерева;
  • Воск для дерева;
  • Шпаклевка для дерева;
  • Пила;
  • Шуруповерт;
  • Наждачная бумага;
  • Струбцины;
  • Напильник по дереву;
  • Дрель;
  • Сверла для дрели диаметром 6, 12, 15 и 32 мм.

Гребной тренажер своими руками

Сборка рамы


Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

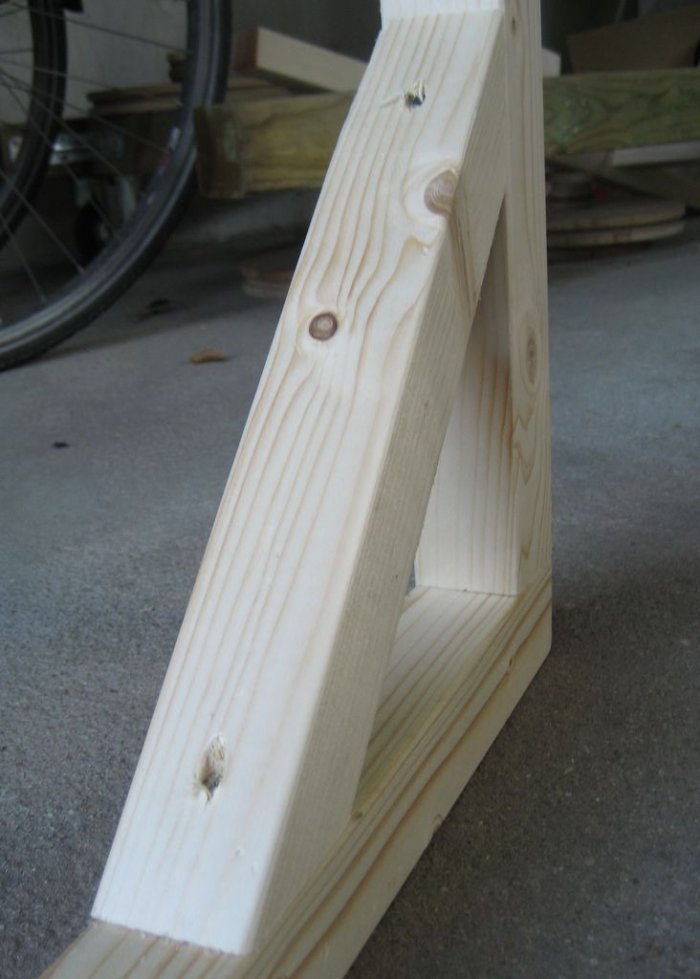

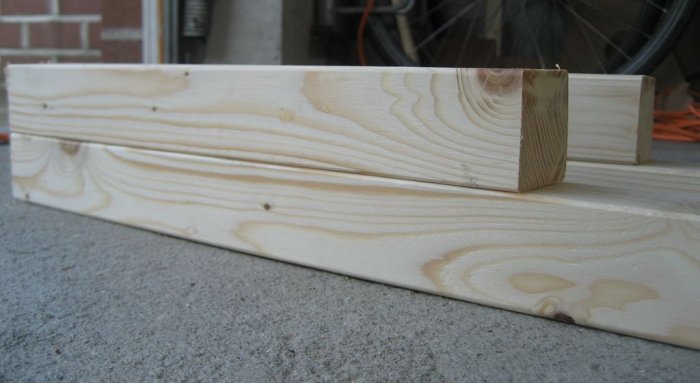

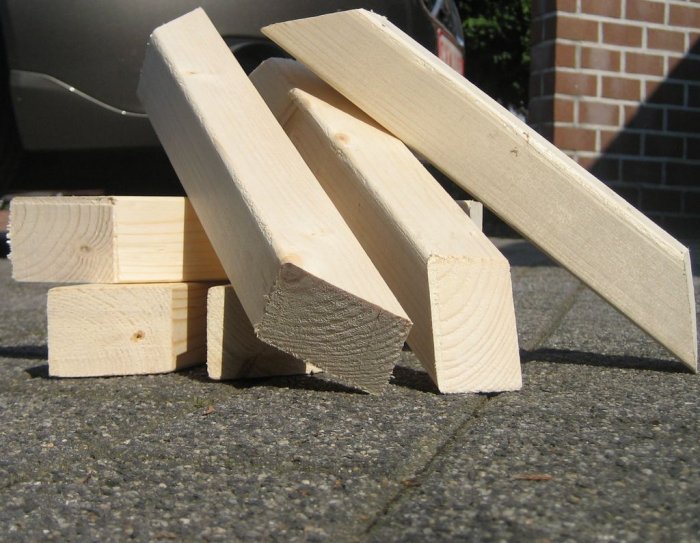

Отпилите от деревянной балки 6 коротких брусков по 30 см длиной. Затем обрежьте оба конца каждого бруса под углом 45 градусов.
Теперь нужно отпилить от балки 6 брусков длиной 10 см каждый, 2 бруска длиной 18 см, 3 бруска длиной 40 см, 2 бруска длиной 42 см, 2 бруска длиной 19 см и ещё 2 бруска длиной 73 см. Наконец, сделайте 2 длинных бруска по 170 см каждый.

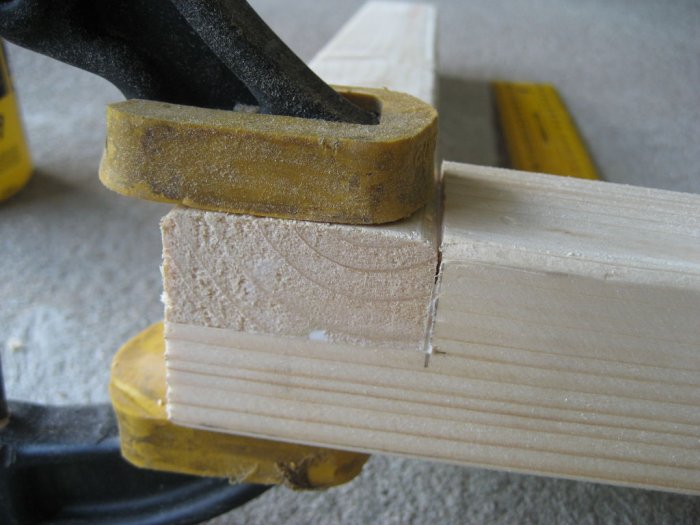

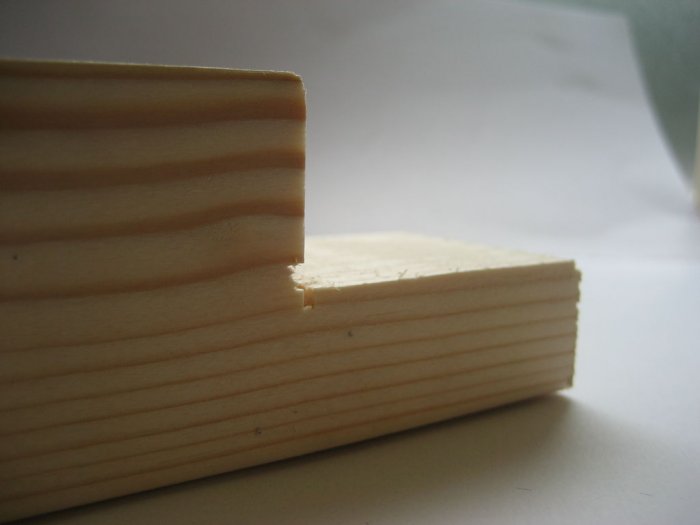

Дальше выпиливаем квадратные выемки на одном конце брусков длиной 170 и 40 см. Глубина выемки должна составлять половину сечения бруса, то есть 2 см, а длина и ширина – по 4 см. Склейте бруски 170 см и 40 см клеем для дерева, сложив их в местах выемок под прямым углом. Скрепите конструкцию двумя брусками длиной 30 см (с уже отрезанными углами), прикрутив их двумя шурупами с внутренней стороны получившегося прямого угла.

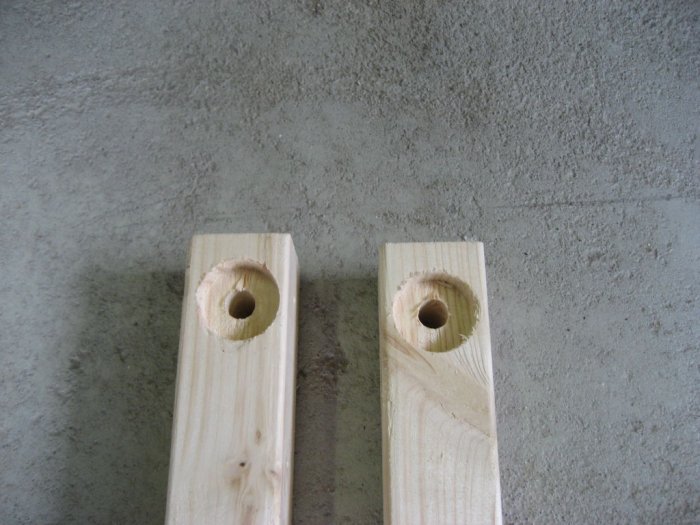

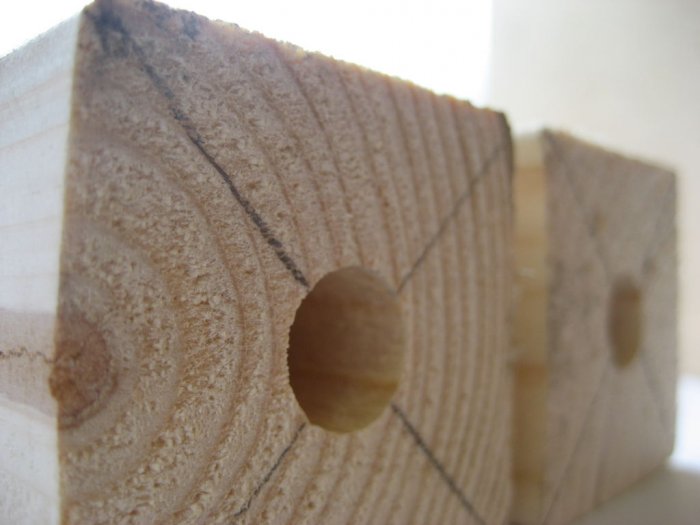

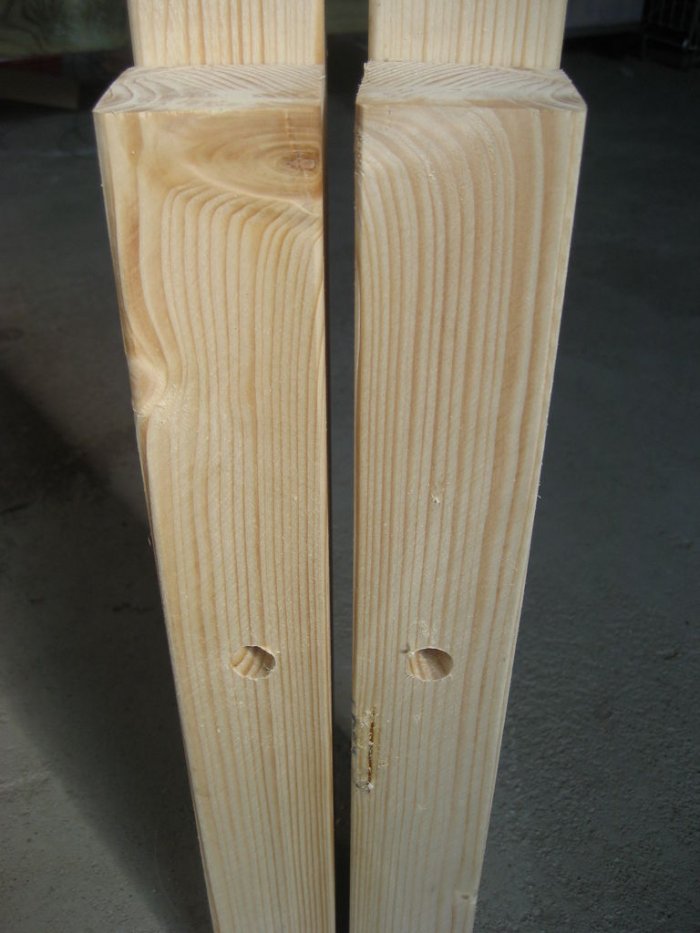

Отмерьте 3 см от края на противоположном конце 170-сантиметрового бруса и просверлите отверстие сверлом 15 мм. Прямо поверх этого отверстия просверлите выемку глубиной 1 см с помощью сверла диаметром 32 мм.

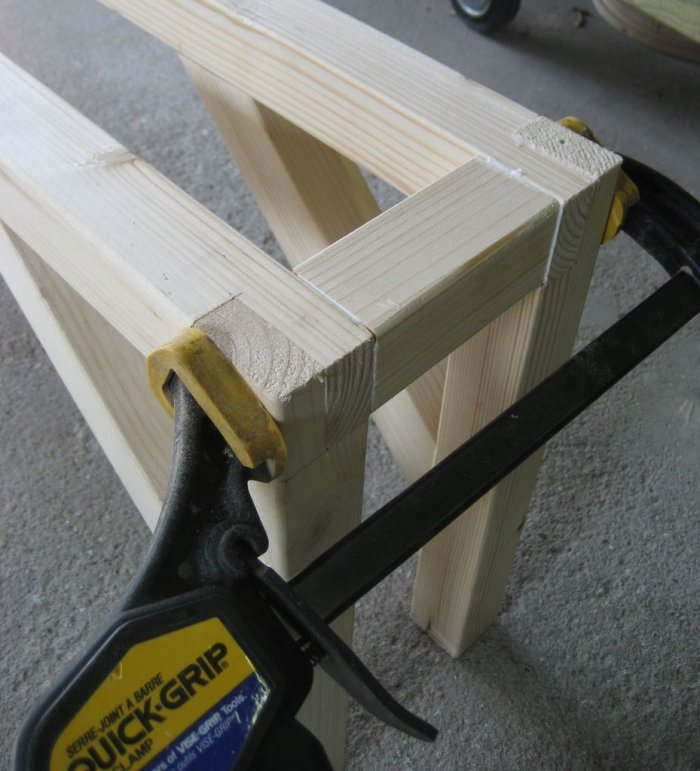

Возьмите два получившихся прямоугольных фрагмента и скрепите их бруском длиной 10 см, начиная с краев с прямым углом. Зафиксируйте конструкцию струбцинами и дайте клею высохнуть. После этого добавьте ещё один 10-сантиметровый брусок на расстоянии 25 см от края, и ещё один в 83 см от края.
Берем последний оставшийся брусок 40 см. Отмеряем 11 см с обоих краев и ставим отметки. Рисуем два квадрата 4 на 4 см, центром которых будут служить сделанные отметки. По нарисованным линиям выпилите квадратную выемку глубиной 2 см.
Привинтите бруски 42 см к брускам 73 см, затем просверлите в обоих сквозное отверстие 12-миллиметровым сверлом на высоте 20 см.

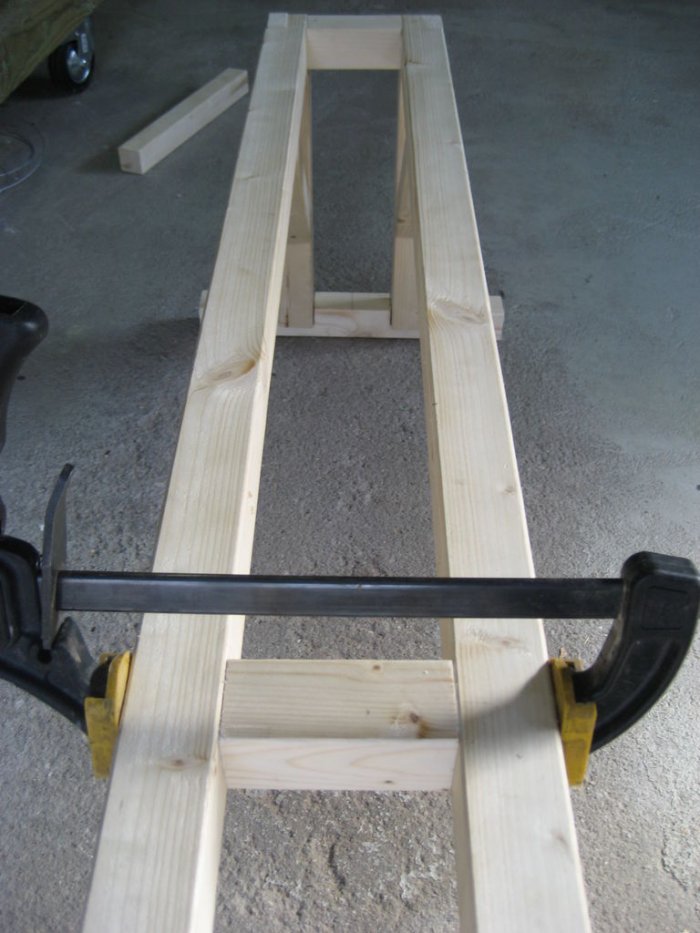

Теперь отмериваем 120 см и в этой точке привинчиваем длинные балки ещё не доделанной рамы поверх 42-сантиметровых брусков.
Далее нужно прикрутить 18-сантиметровый брусок поверх длинных длинных – прямо между брусков по 73 см.
Берем ещё один брус 18 см и привинчиваем его между верхних кромок 73-сантиметровых брусков.

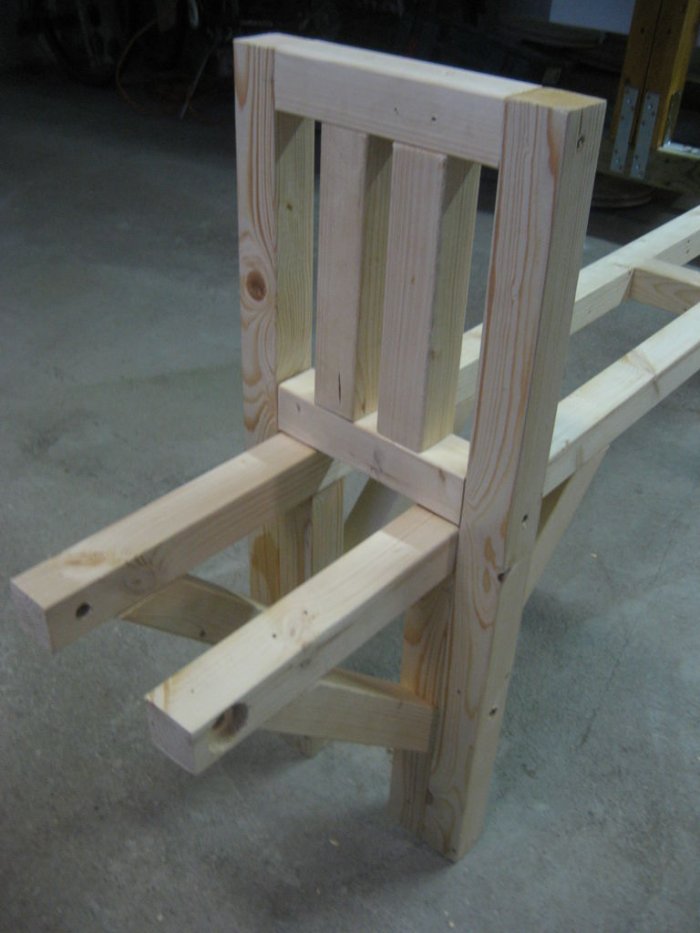

Почти готово. Осталось прикрутить 2 бруска по 19 см в вертикальном положении между 18-сантиметровыми брусками, оставляя между ними расстояние примерно в 2 сантиметра.

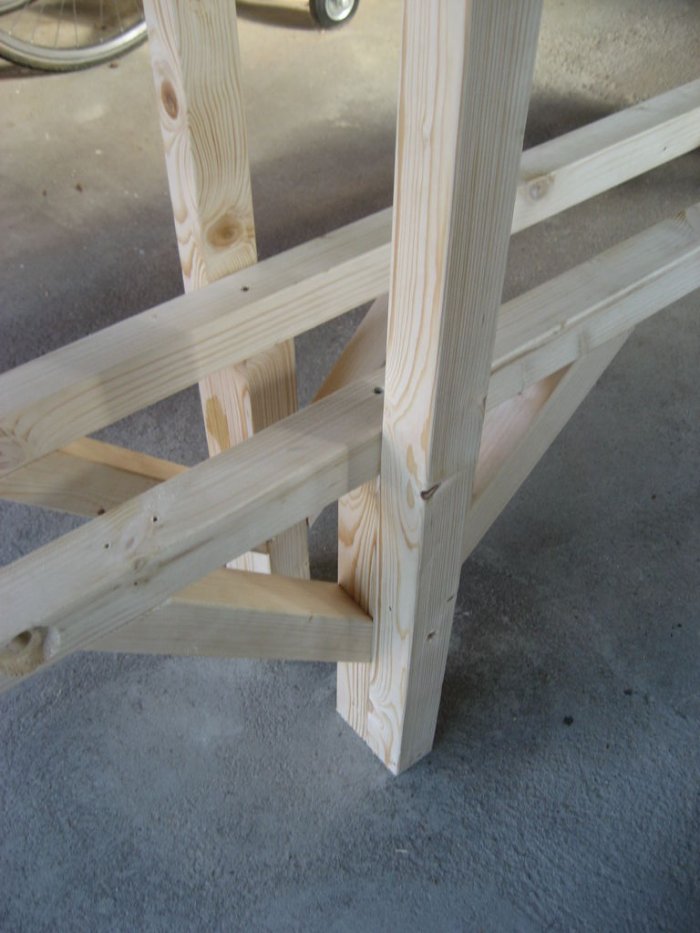

Дальше осталось прикрутить четыре бруска по 30 см со спиленными углами, скрепив ими прямые углы в конструкции рамы.
Наконец, заполните отверстия от шурупов шпаклевкой для дерева и обработайте их наждачной бумагой.

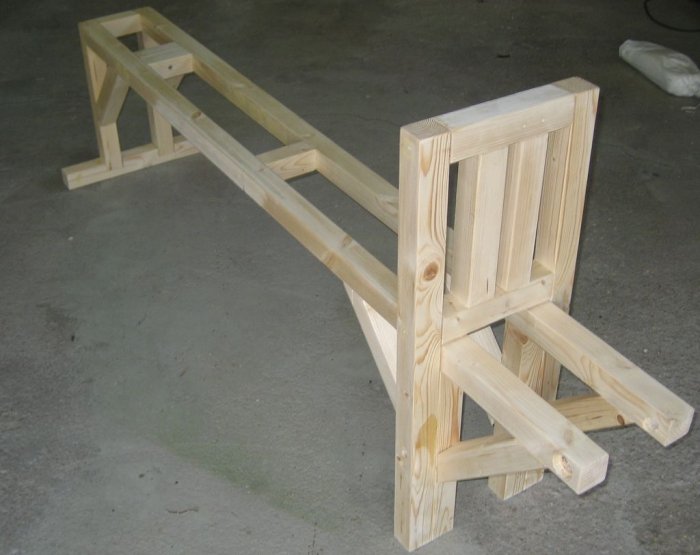

Рама готова! Ура!

Делаем деревянный шкив


Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

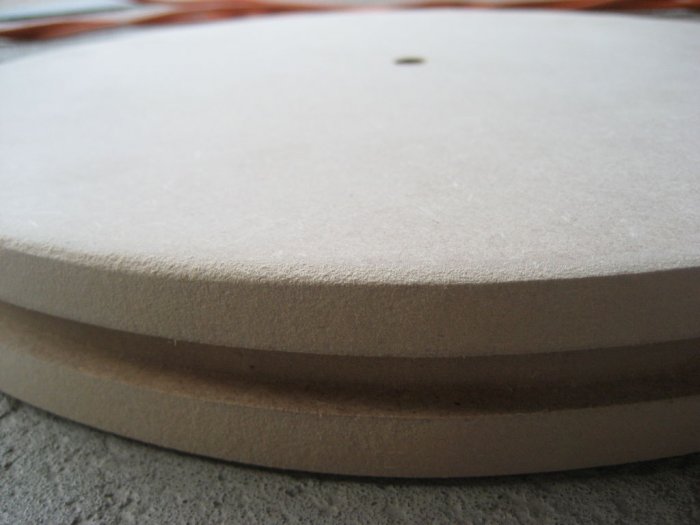

Начертите на доске из МДФ два круга диаметром 32 см и один круг диаметром 30 см. Выпилите их. Затем склейте их вместе таким образом, чтобы меньший круг оказался между двумя большими, а центры всех кругов совпадали. В центре получившейся конструкции просверлите отверстие сверлом 12 мм. Закрепите шкив болтами, вставив их в специально сделанные отверстия на одном из краев рамы.

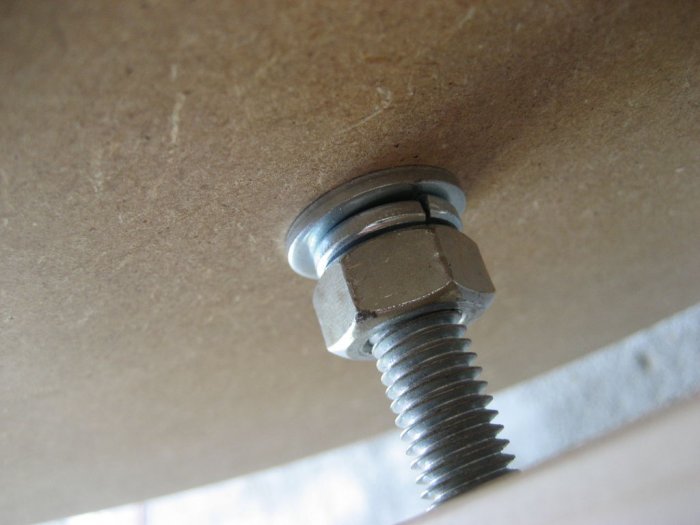

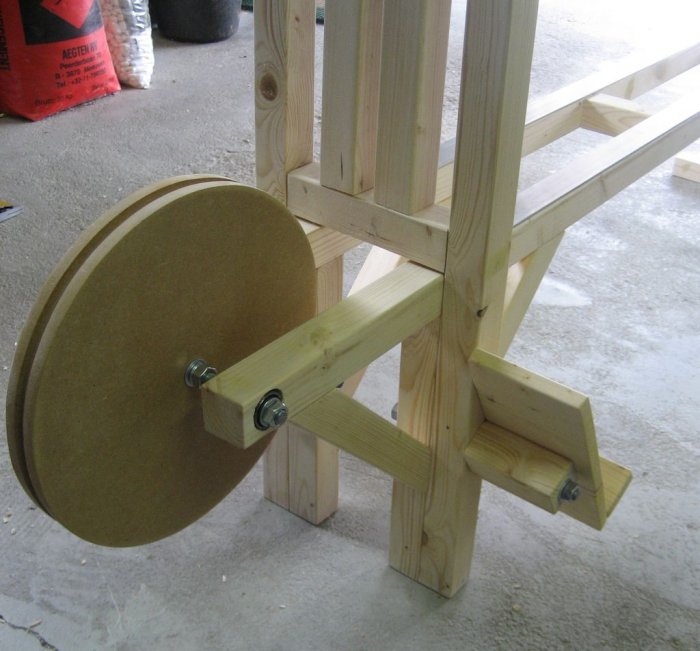

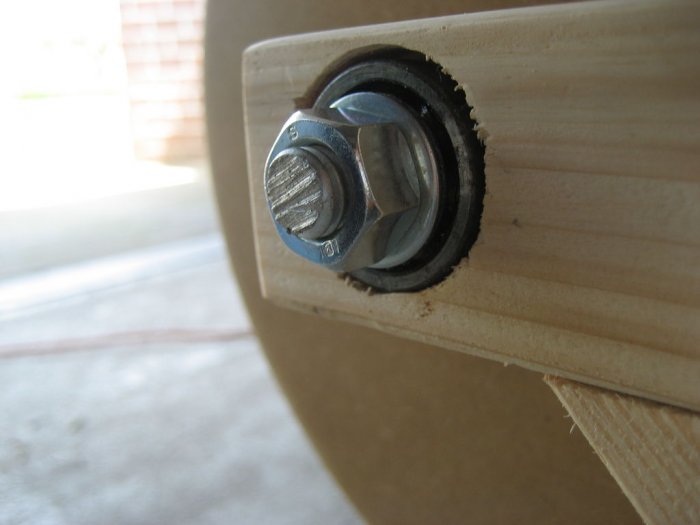

Поместите подшипники в углубления диаметром 32 мм и глубиной 1 см. Затем соедините ваш деревянный шкив с рамой с помощью пружинных и обычных шайб, шестигранных гаек и шпильки. Готово.

Подвижное сиденье


Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

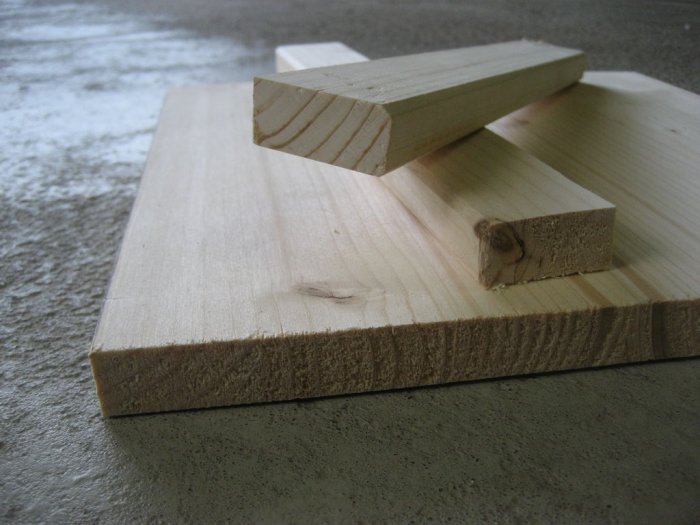

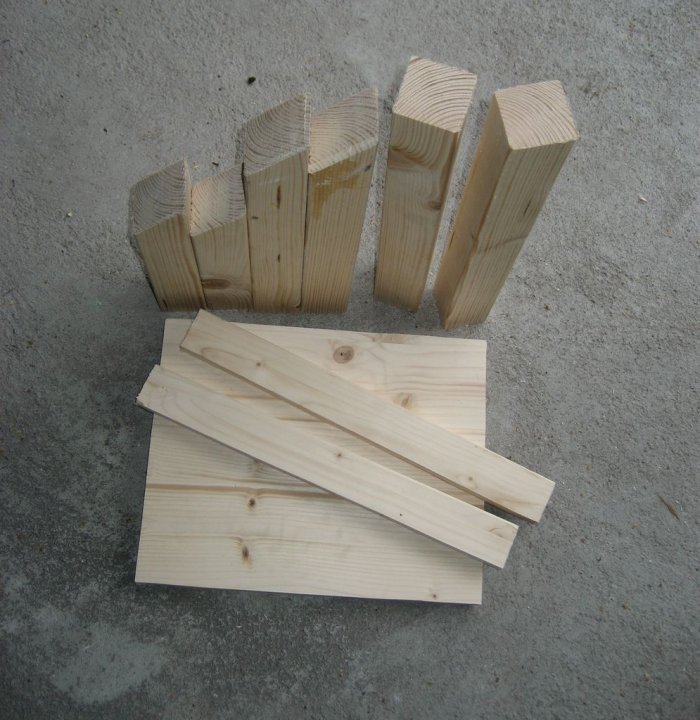

Для начала отрезаем доску размером 30 на 30 сантиметров. После этого изготавливаем ещё 2 деревянных панельки длиной 30 см и шириной 8 см. Первый фрагмент послужит сиденьем, а два других – боковыми частями. Привинтите боковые фрагменты к основному сиденью.

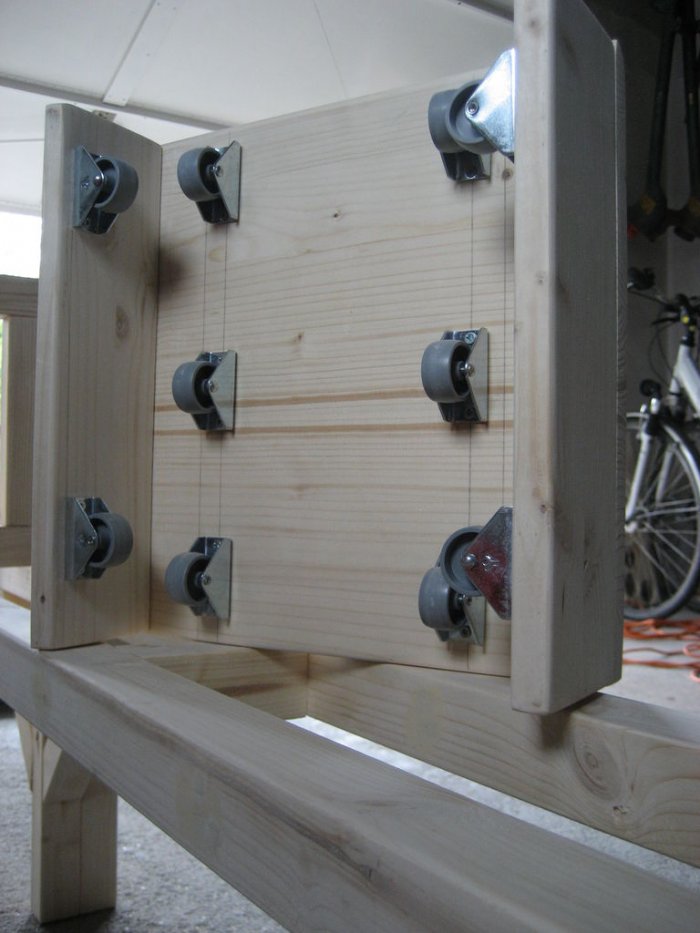

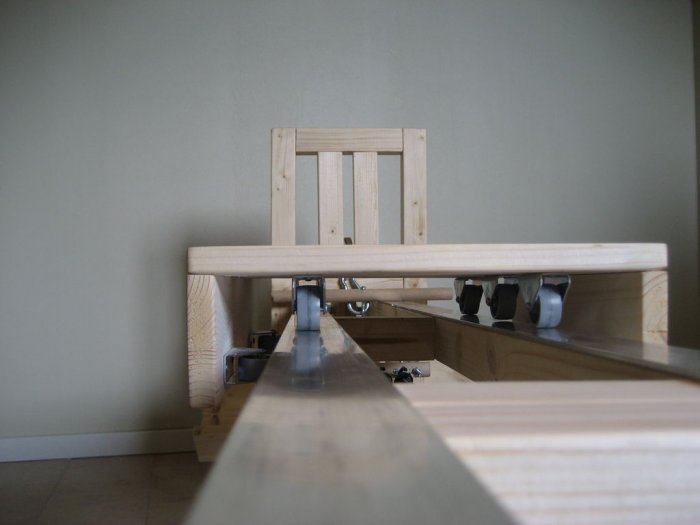

Теперь прикручиваем два ряда по три колесика каждый с внутренней стороны сиденья и ещё по два колесика на внутренней стороне каждой боковой панели. Располагайте их на равном расстоянии от краев и друг от друга.
Заполните отверстия от шурупов деревянной шпаклевкой и хорошенько отполируйте наждаком.

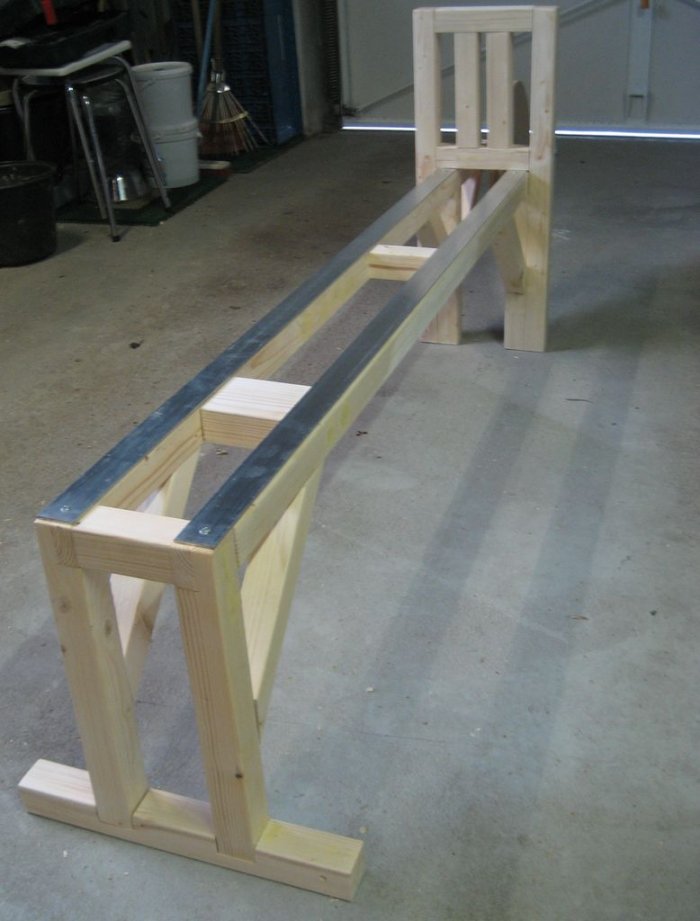

Пора вспомнить об алюминиевых полосках 140 на 4 см. Прикрутите их с верхней стороны длинных горизонтальных балок рамы.

Изготавливаем подножки


Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

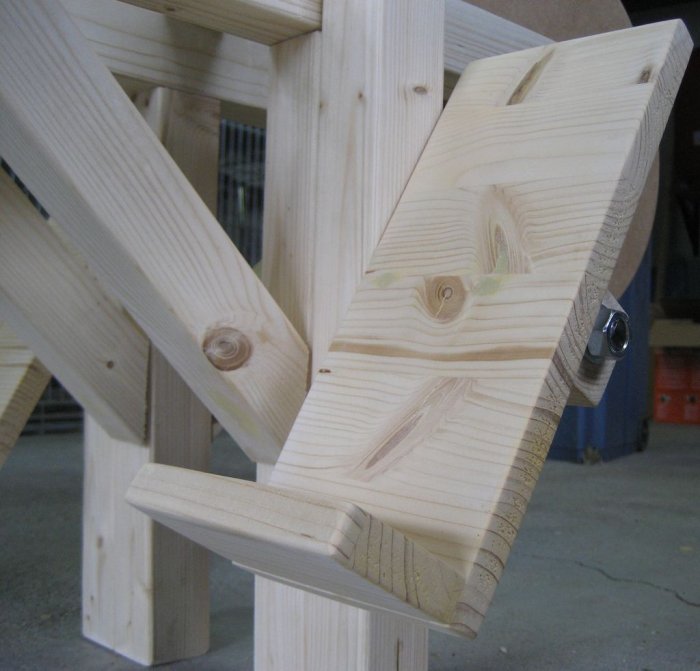

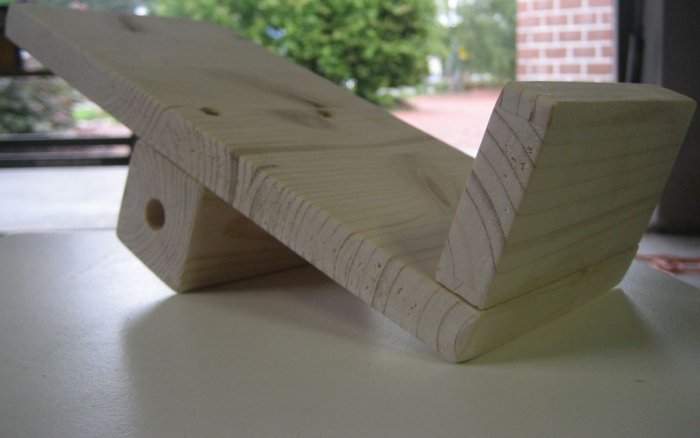

Отпилите от деревянной доски две панели длиной 26 см и шириной 12 см. Затем отпилите ещё два отрезка 12х6 см. Прикрутите маленькие отрезки под прямым углом на концах досок побольше.
Закончив с этим, возьмите 2 оставшихся 10-сантиметровых бруска. Нужно просверлить одно 12-миллиметровое отверстие в боковой грани каждого бруска. После этого привинтите их к доске 26х12 см (на противоположной стороне от уже прикрученного к ней отрезка 12х6 см).
Прикрепите подножки к раме с помощью болтов, пропустив последние через отверстия 12 мм. Зафиксируйте их обычными и пружинными шайбами, гайками и шпильками.
Как обычно, замаскируйте отверстия от шурупов шпаклевкой и сотрите излишки.

Нагрузочный механизм


Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

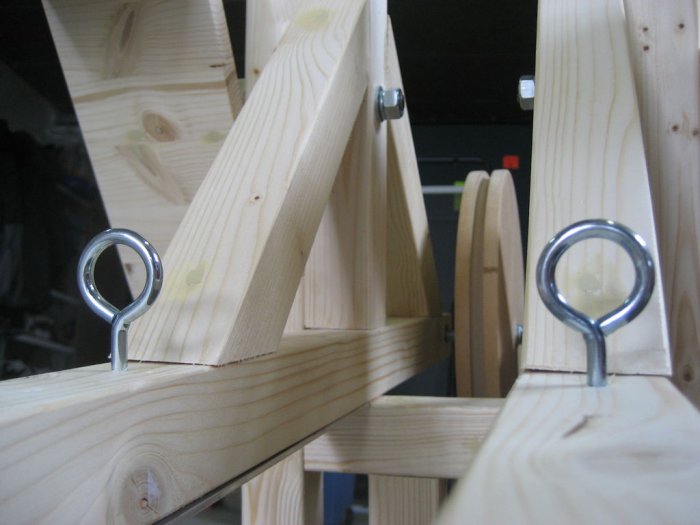

Для начала закрепите два шуруп-крючка снизу рамы (как и всегда, не забываем сверяться с фото).

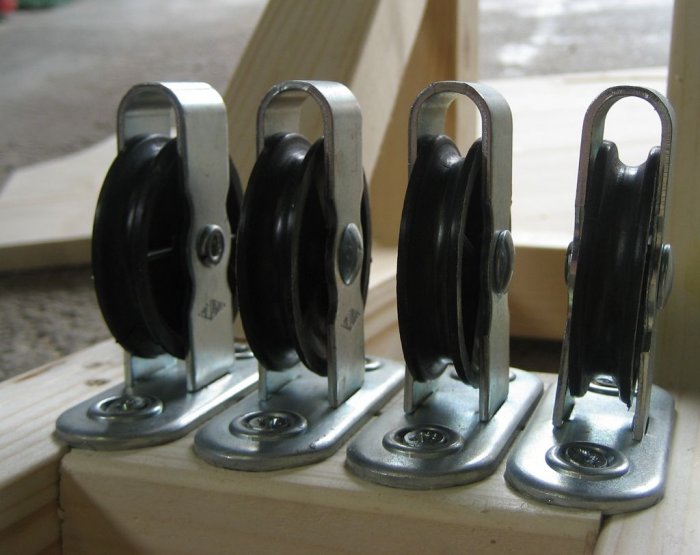

С нижней стороны рамы закрепляем 4 шкива на одном из 10-сантиметровых брусков, наиболее удаленном от деревянного шкива.

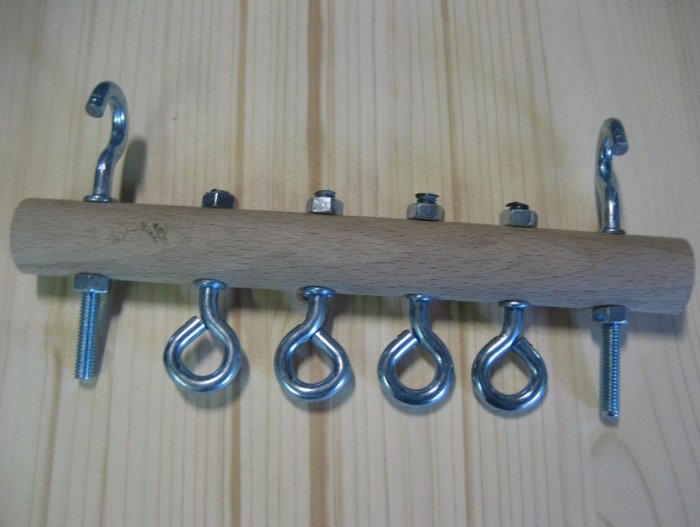

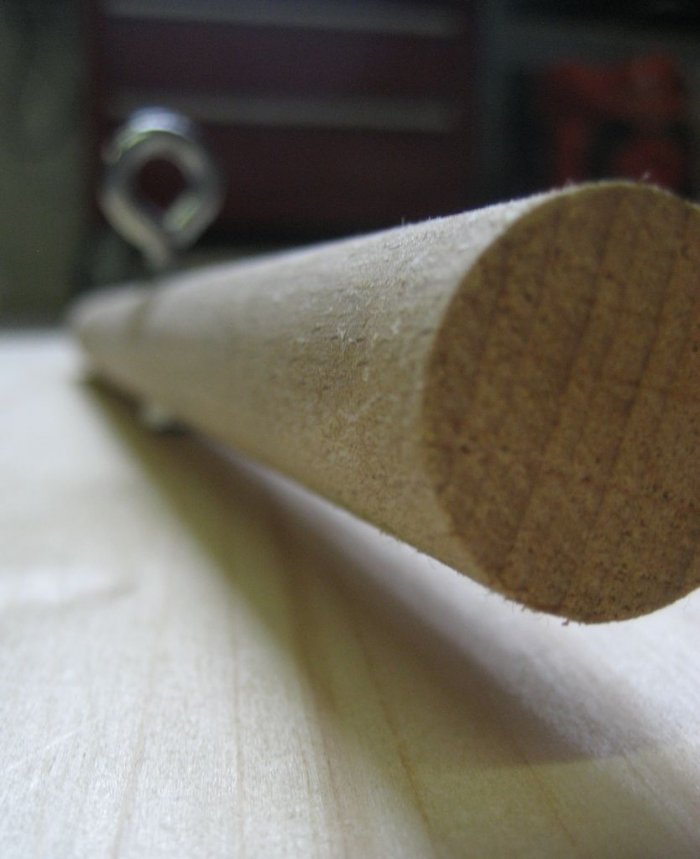

Распилите деревянный шест на две части по 14 и 12 см соответственно. Просверлите 6 отверстий в более длинной части и 5 отверстий в короткой, используя сверло 6 мм. Распределяйте отверстия равномерно по длине отрезка. Ввинтите 4 шуруп-кольца в центре длинного отрезка шеста. После этого ввинтите 2 болт-крючка по краям таким образом, чтобы они смотрели в противоположную сторону по сравнению с четырьмя шуруп-кольцами. В более короткий отрезок ввинтите 5 шуруп-колец, но на этот раз в противоположную сторону должно смотреть среднее кольцо.

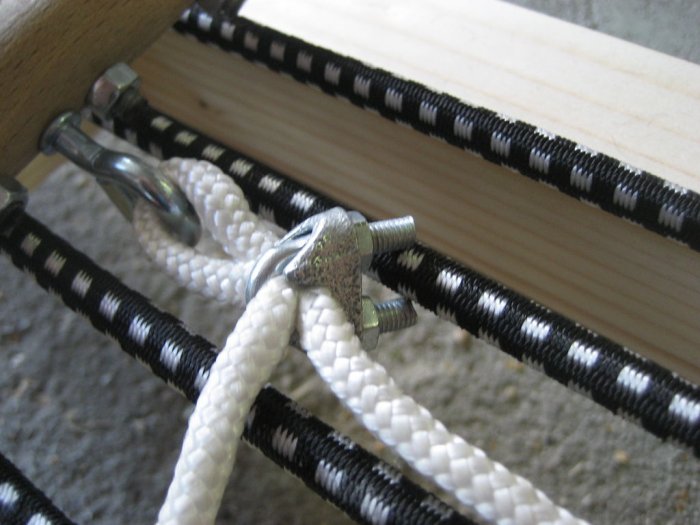

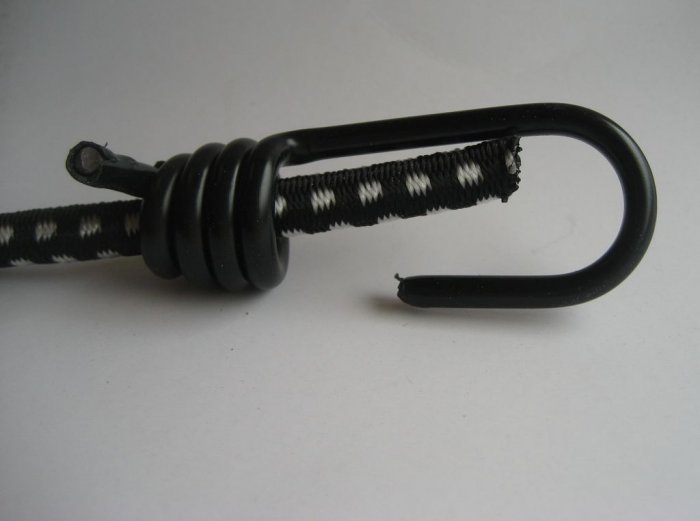

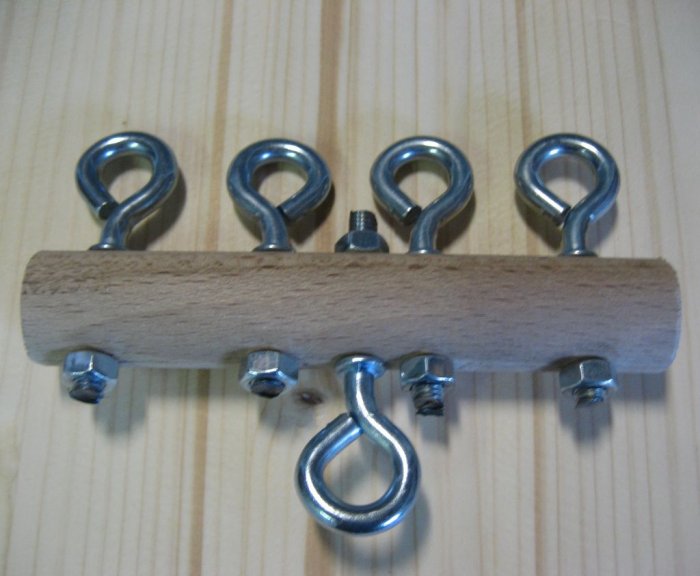

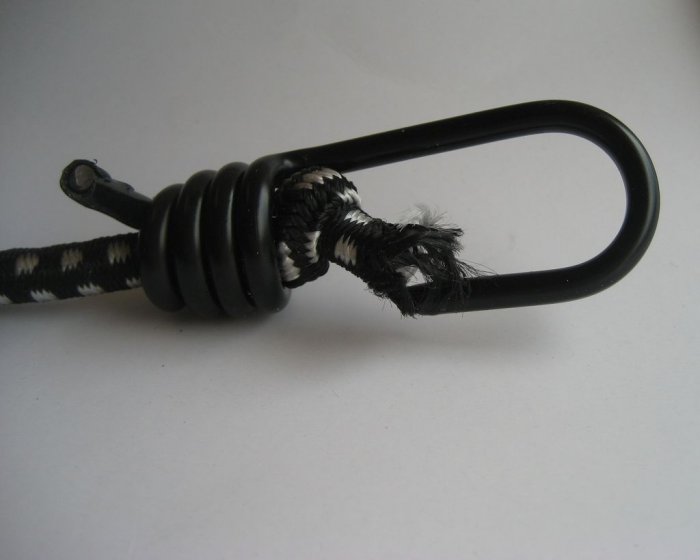

В нашем случае мы использовали эластичные ремни длиной 85 см. Закрепите их крюками на шуруп-кольцах более длинного отрезка шеста. Отцепите или отрежьте крючки на противоположных концах ремней и проведите их через шкивы. Теперь верните крюки на место и закрепите их на кольцах в 12-сантиметровом отрезке шеста.

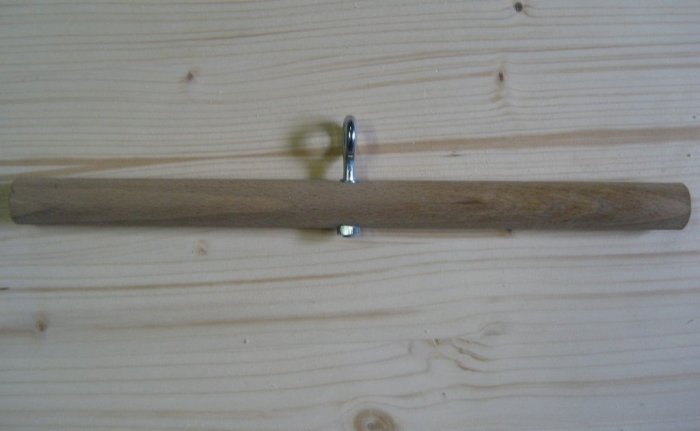

Для рукояти нужно отрезать 30 см деревянного шеста. Просверлите в центре рукояти отверстие диаметром 6 мм и ввинтите в него последнее шуруп-кольцо. Защелкните карабин, проведя его через шуруп-кольцо. После этого пропустите через карабин веревку и зафиксируйте её с помощью кабельного зажима.
Проведите веревку под рамой и проведите её вокруг большого деревянный шкив. Прикрепите веревку к шуруп-кольцу на коротком отрезке шеста длиной 12 см и надежно зафиксируйте зажимом.

Устанавливаем колесики


Гребной тренажер своими руками

Гребной тренажер своими руками

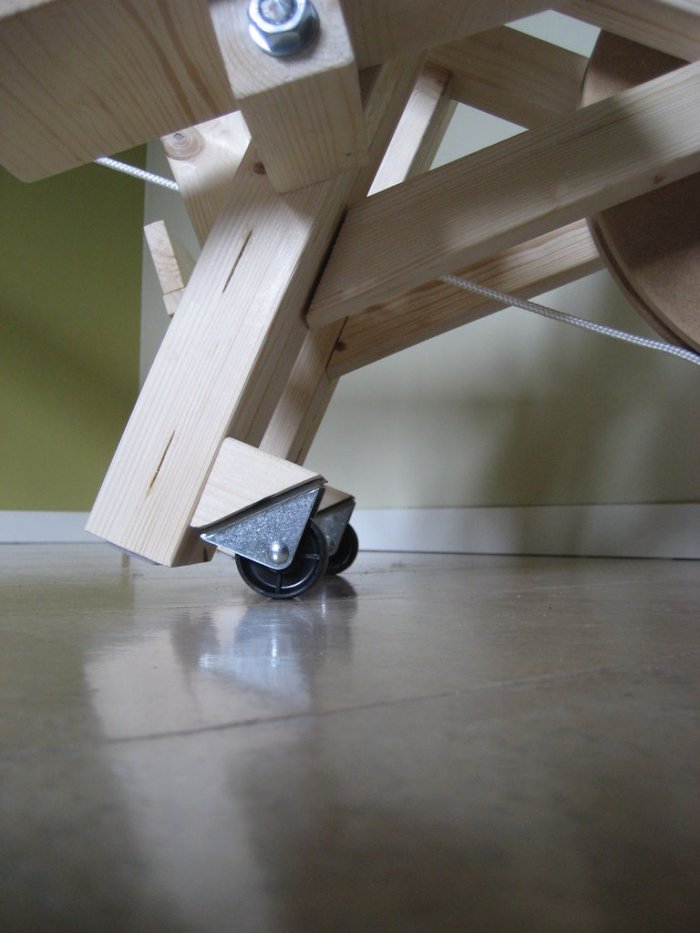

Сперва выпилите деревянный куб с гранью 4 см, а затем распилите его по диагонали. Привинтите 2 получившихся фрагмента к деревянным «ножкам» рамы – вертикальным брускам длиной 73 см. Расположите их в сторону деревянного шкива и в 2 сантиметрах от концов ножек. Закончив с этим, прикрепляем колесико к каждой основе.

Покрытие воском


Тщательно покройте все деревянные элементы слоем воска.

Приступаем к упражнениям


Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Самой распространенной ошибкой при занятиях на гребном тренажере является сгибание поясницы. Старайтесь держать спину максимально прямой.
Один цикл упражнения на тренажере выглядит примерно так:
1. Немного наклонитесь вперед, сгибая колени и держа руки прямо.
2. Начните выпрямлять ноги, слегка наклоняясь назад и подтягивая руки к туловищу.
3. Полностью выпрямите ноги. При этом руки должны быть согнуты под прямым углом, а рукоять тренажера притянута к животу.
4. Выпрямите руки, наклонитесь вперёд и согните колени. То есть, вернитесь в изначальное положение.
5. Повторяйте до достижения поставленного результата.

Регулировка сопротивления


Чтобы подстроить сопротивление тренажера под собственную физическую форму, отцепляйте крюки эластичных ремней от колец, а если захотите вернуть изначальную нагрузку – верните крюки на место. Чем больше сопротивление, тем больше калорий вы сожжете и тем быстрее ваша спина и мышцы начнут болеть. Если вы привыкли доводить себя до полного изнеможения, то тренируйтесь с 4 прикрепленными ремнями. Это укрепит вашу сердечно-сосудистую систему и повысит выносливость.

Дополнительная опора для рук


Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

Гребной тренажер своими руками

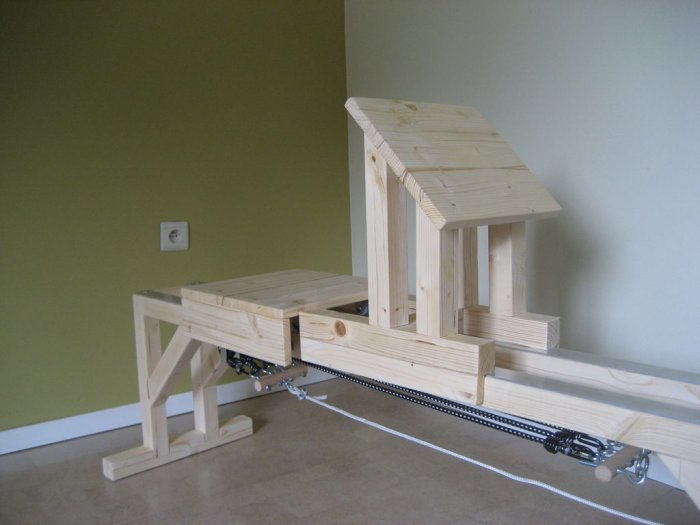

С помощью этой опоры для рук вы сможете более эффективно качать бицепсы.
Отрежьте 2 бруска длиной 31 см и ещё 2 бруска длиной 23 см. Отрежьте один из концов каждого бруса под углом 45 градусов.
После этого изготовьте 2 бруска длиной 35 см и ещё один длиной 14 см.
Дальше понадобится сделать деревянную панель длиной 30 см и шириной 24 см, и ещё две длинных досочки длиной 35 см и шириной 3 см.

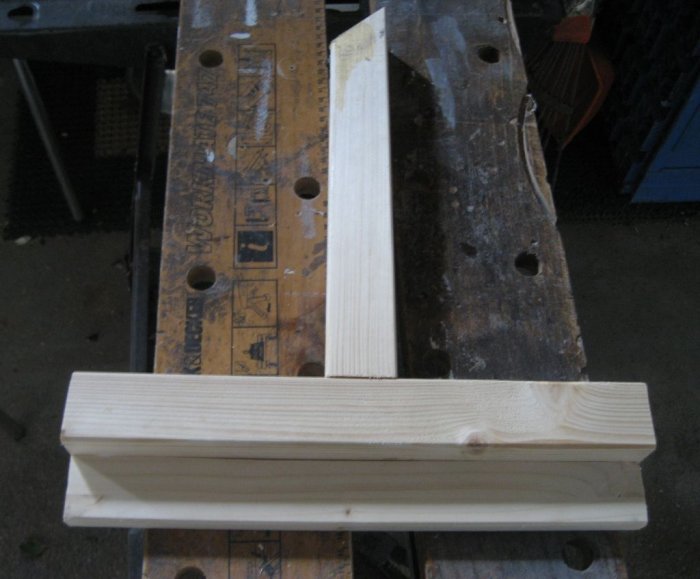

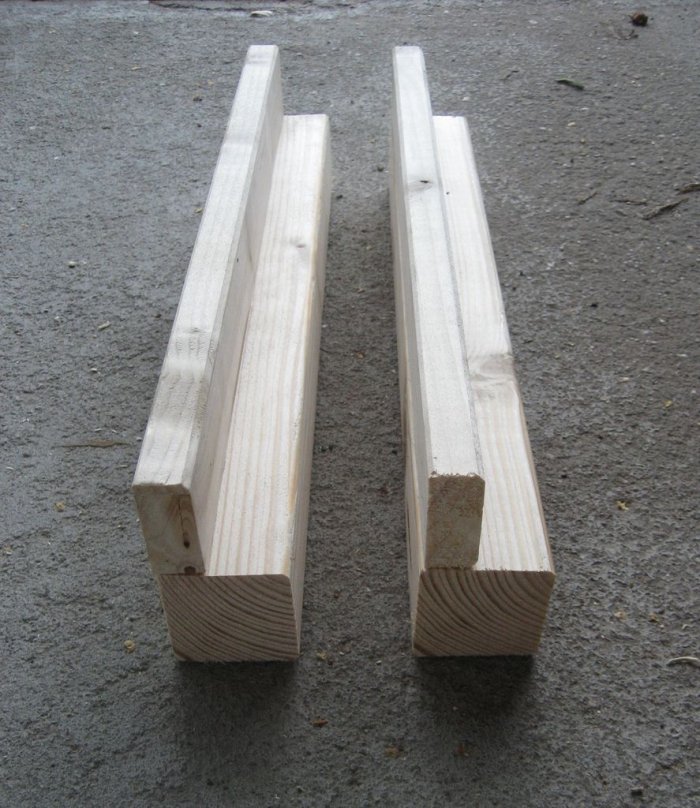

Приклейте доски 35х3 см к 35-сантиметровым брускам, расположив их под прямым углом и параллельно друг другу. Перпендикулярно получившейся конструкции привинтите 31-сантиметровый брусок со срезанным углом, расположив её по центру.
Повторите процедуру со вторым набором фрагментов и скрепите две идентичные конструкции, привинтив между ними 14-сантиметровый брусок.
Прикрутите панель 30 на 24 см к срезанным углам 31-сантиметровых брусков.
Для дополнительной устойчивости между панелью и основанием вставьте две опоры в виде брусков 23 см со срезанными углами. Крепко скрепите все шурупами.
Наконец, скройте шляпки шурупов шпаклевкой для дерева, обработайте наждачной бумагой и покройте всё равномерным слоем воска.
