Самодельный кондуктор из термоклея для соединения на косой шуруп

Здравствуйте! Когда-то давно, для своих домашних самоделок, я изготовил кондуктор для соединения на косой шуруп.
Самодельный кондуктор из термоклея для соединения на косой шуруп

На вид он не очень, но со своей задачей справляется отлично. Для изготовления понадобился отрезок трубки и термоклеевой пистолет.

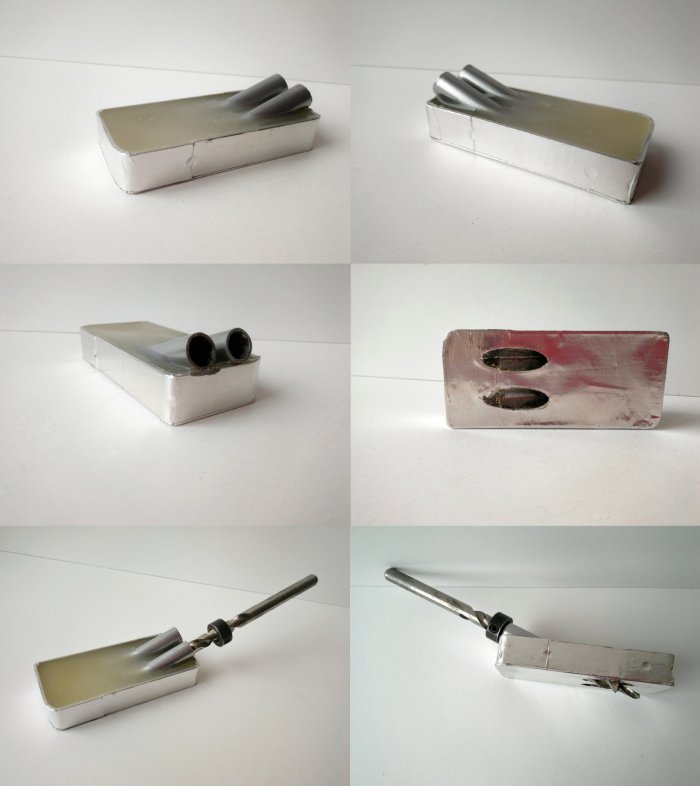

И вот я решил немного модернизировать свой кондуктор и изготовил новый. Материалы и функциональность практически не изменились, а вот внешний вид значительно улучшился. Встречайте! Кондуктор на косой шуруп, версия 2.0.
Самодельный кондуктор из термоклея для соединения на косой шуруп

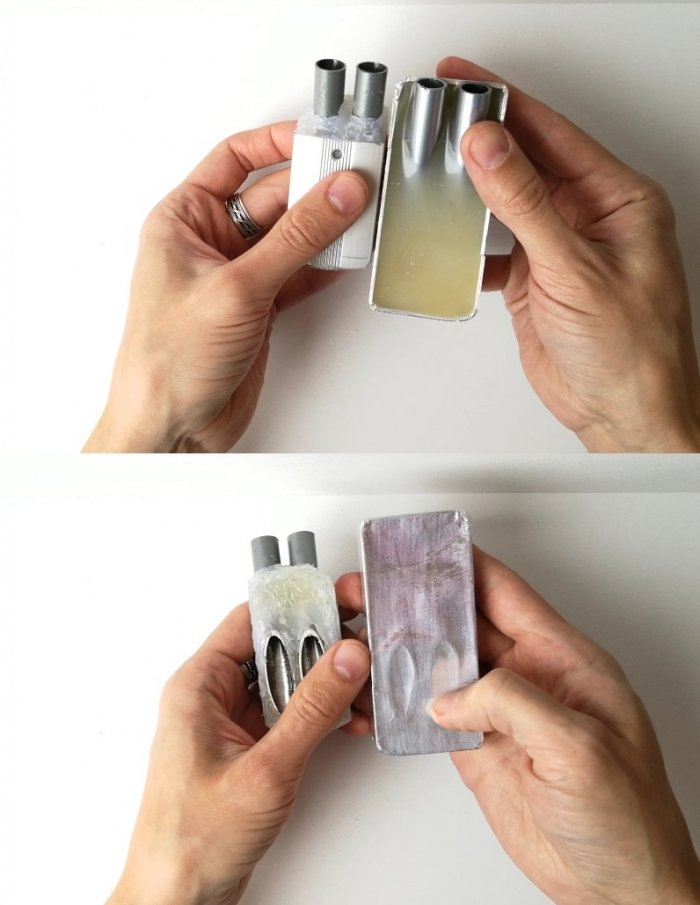

В сравнении со старым кондуктором
Самодельный кондуктор из термоклея для соединения на косой шуруп

Материалы и инструмент


Для изготовления мне понадобилось:
  • Стальная трубка.
  • Термоклеевые стержни.
  • Металлические уголки.
  • Лента-скотч алюминиевая.

Инструменты:
  • Ножовка по металлу.
  • Ножницы по металлу.
  • Наждачная бумага.

Изготовление кондуктора

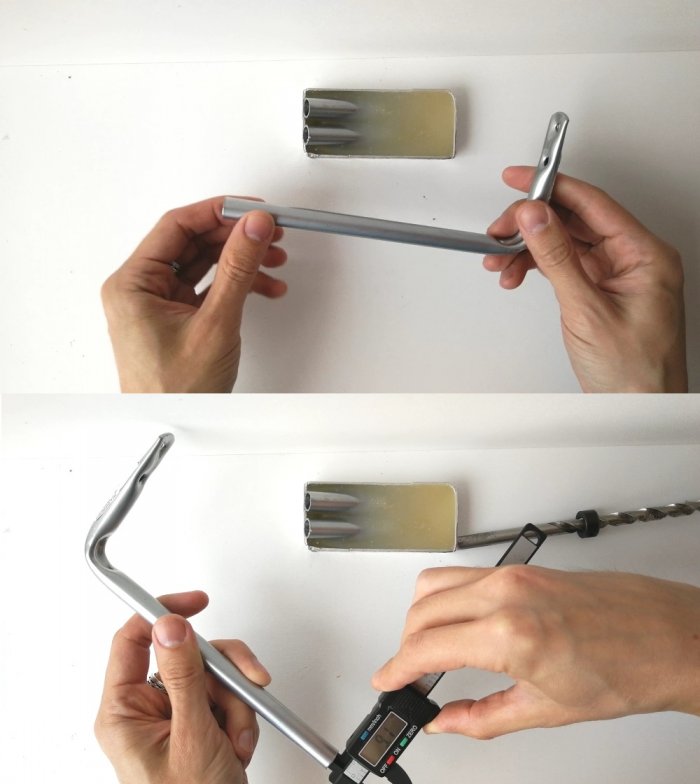

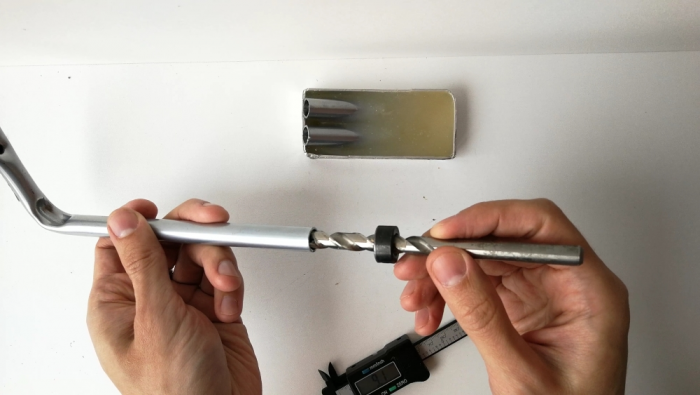

Для трубки я использовал металлический уголок. Внутренний диаметр 9.1 мм.
Самодельный кондуктор из термоклея для соединения на косой шуруп

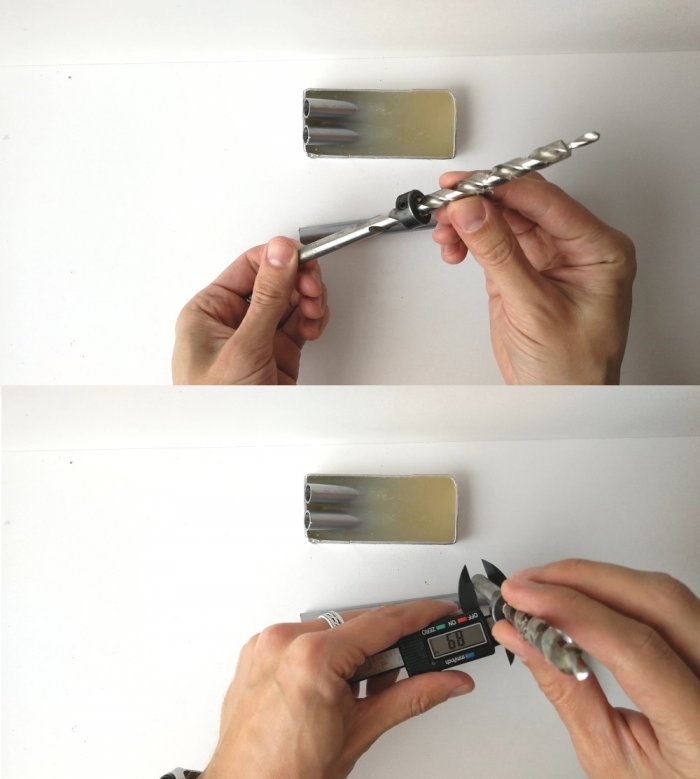

Сверло я заказывал в Китае. Диаметр сверла 8,9 мм.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Сверло входит с небольшим люфтом.
Самодельный кондуктор из термоклея для соединения на косой шуруп

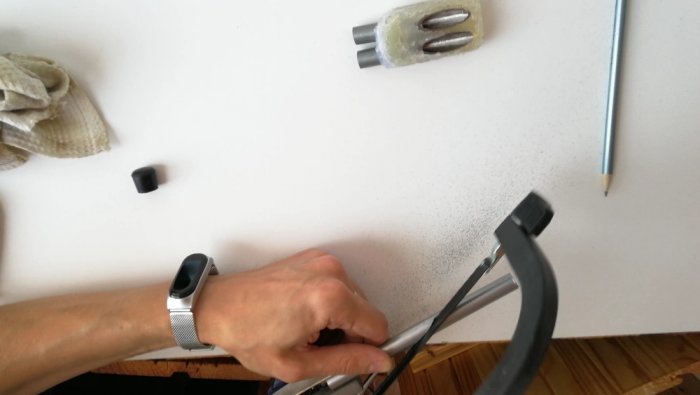

Отпиливаю лишнее от уголка.
Самодельный кондуктор из термоклея для соединения на косой шуруп

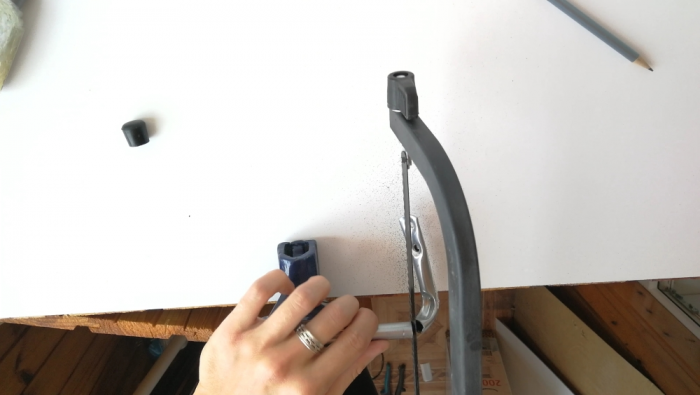

Трубку разрезаю под углом 75 градусов.
Самодельный кондуктор из термоклея для соединения на косой шуруп

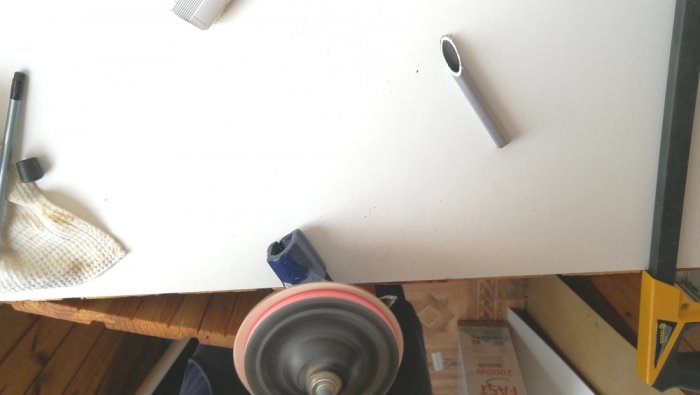

Получилось 2 трубки.
Самодельный кондуктор из термоклея для соединения на косой шуруп

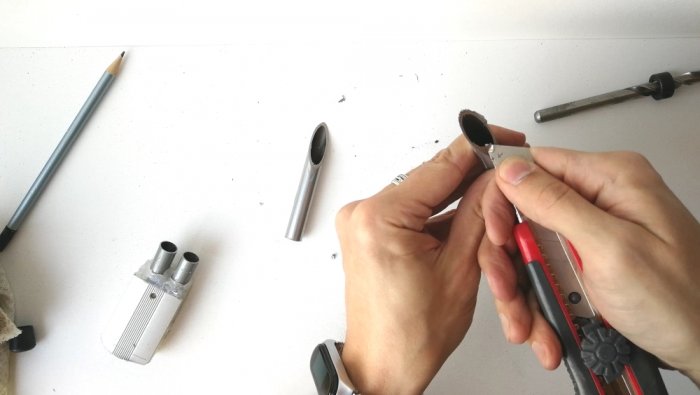

Немного отшлифовал наждачной бумагой.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Зачистил трубки и отложил в сторону. Самая сложная часть закончена.
Самодельный кондуктор из термоклея для соединения на косой шуруп

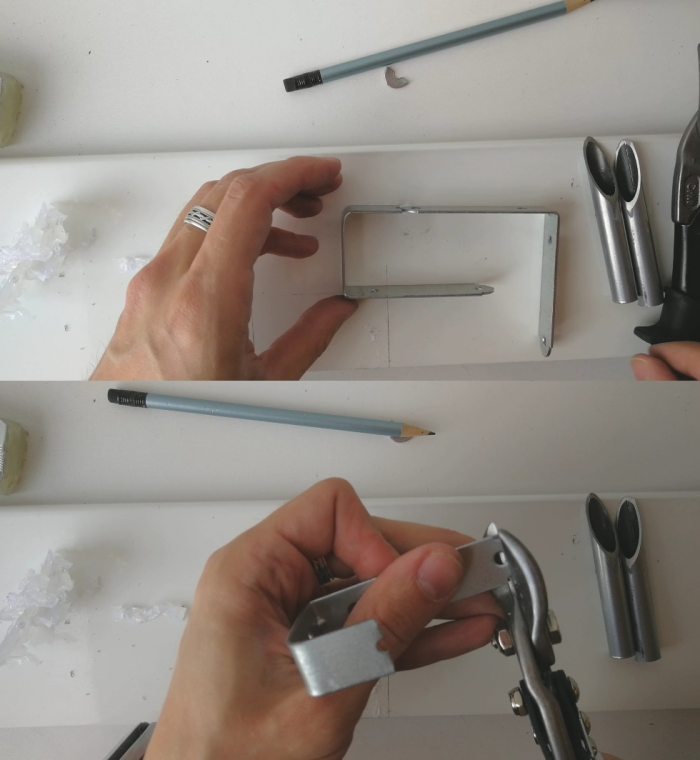

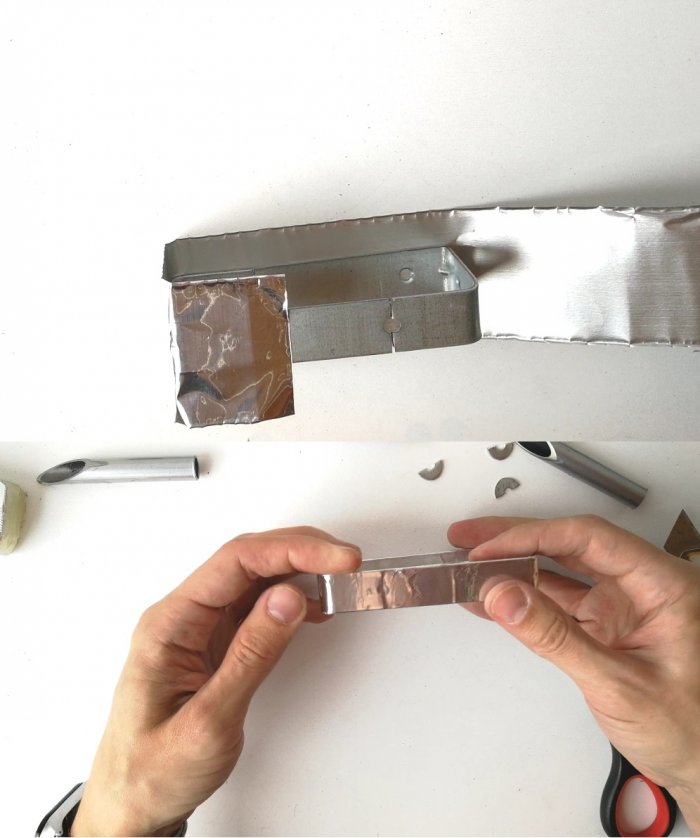

Приступаю к изготовлению формы для заливки. Для этого взял 2 металлических уголка
Самодельный кондуктор из термоклея для соединения на косой шуруп

согнул одну из сторон под 90 градусов и обрезал ушки.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Получившуюся форму обклеил алюминиевым скотчем.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Следующим шагом нарезаю стержни для клеевого пистолета. Укладываю их в форму.
Самодельный кондуктор из термоклея для соединения на косой шуруп

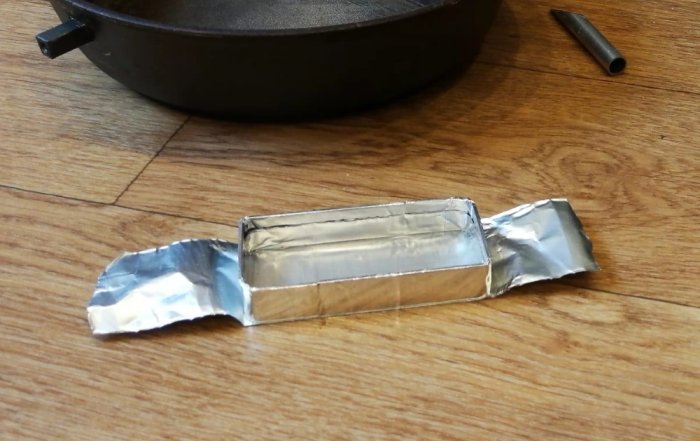

Беру еще один кусок алюминиевого скотча и приклеиваю на него форму. Когда клей расплавится, это не даст ему вытечь из формы.
Самодельный кондуктор из термоклея для соединения на косой шуруп

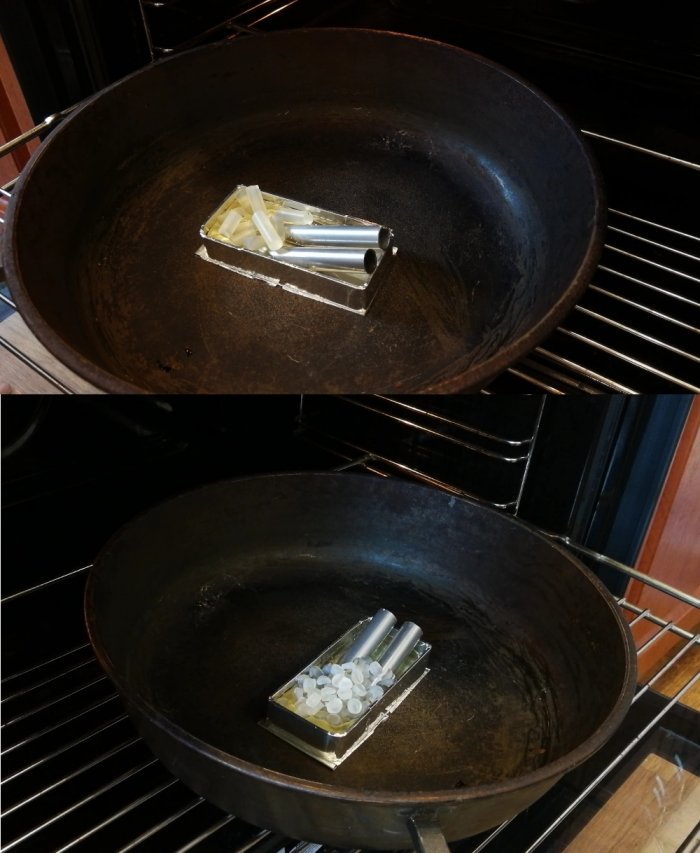

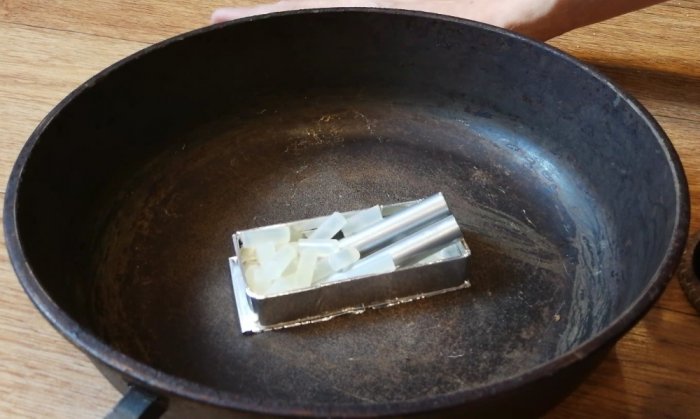

Беру старую сковородку, размещаю в ней форму и закладываю кусочки термоклея. Сразу не нужно класть слишком много, т.к. клея может оказаться слишком много и он начать вытекать из формы.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Поставил выпекаться. Температура 200 градусов. Соль, сахар добавлять по вкусу)
Когда первая партия расплавится, добавил еще клея. Всего добавлял 2 раза.
Самодельный кондуктор из термоклея для соединения на косой шуруп

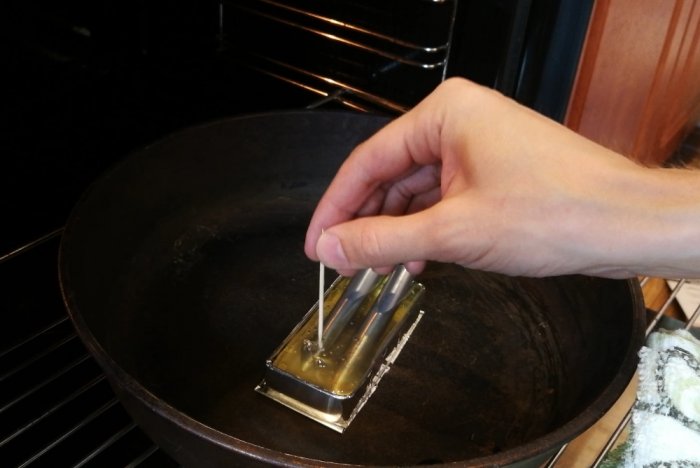

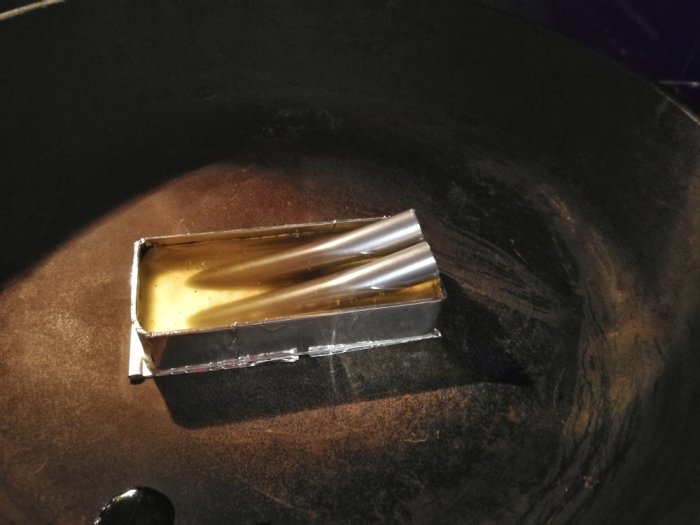

Когда весь клей расплавился, убрал пузырьки воздуха зубочисткой.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Кондуктор готов. Оставил в духовке, что бы он остывал равномерно.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Клей застыл и самое время проверить кондуктор в действии.
Самодельный кондуктор из термоклея для соединения на косой шуруп

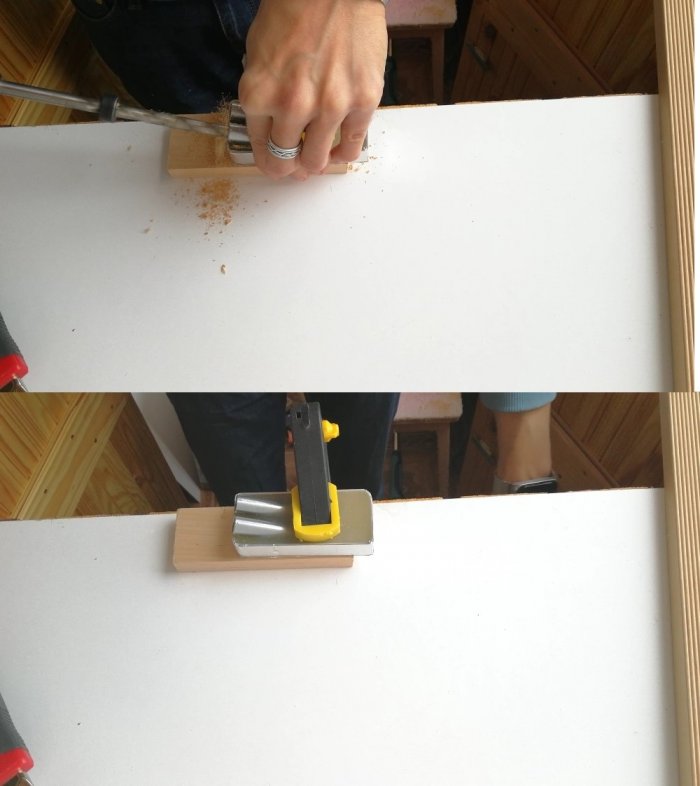

Фиксирую струбциной и сверлю.
Самодельный кондуктор из термоклея для соединения на косой шуруп

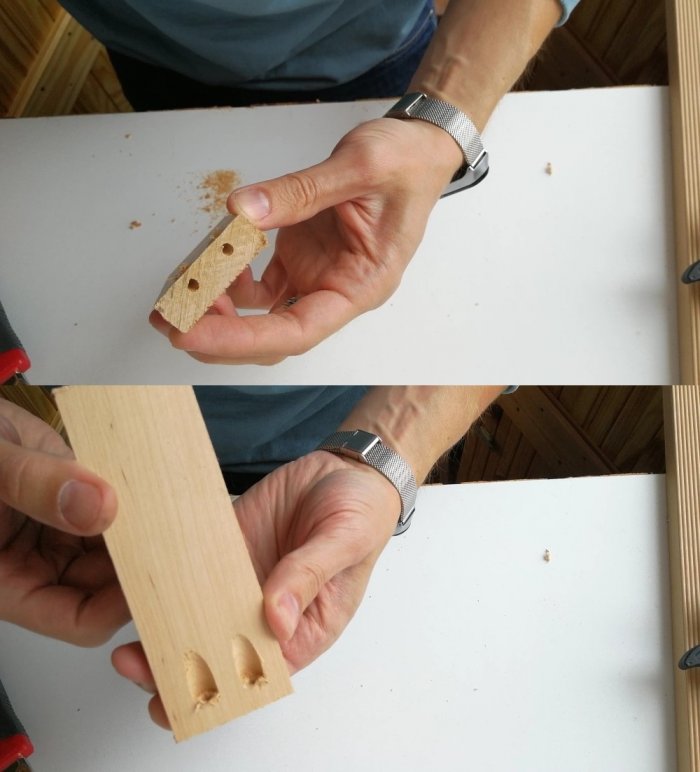

Получилось достаточно неплохо. Входные и выходные отверстия получились на одном уровне.
Самодельный кондуктор из термоклея для соединения на косой шуруп

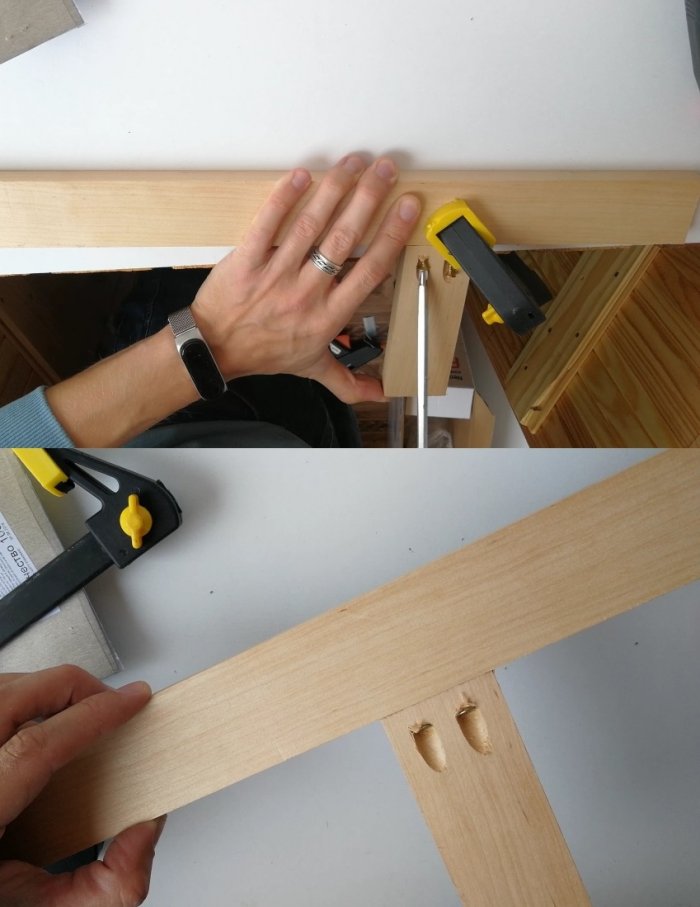

Соединение получилось ровным и прочным. Разломать руками у меня не получилось.
Самодельный кондуктор из термоклея для соединения на косой шуруп

Подведя итоги, скажу, что кондуктор получился рабочим. Со своей задачей справляется не хуже оригинала. А если сравнивать их стоимость, то мой кондуктор явный фаворит. Изготавливать такой кондуктор или нет, оставляю выбор за вами.
На этом все. До новых встреч!
