» » » Светодиодный куб 3х3х3 не программируемый



Думаю, многим хотелось собрать такой кубик, но не у всех была возможность приобрести микроконтроллер (МК), и не все умеют программировать. Поэтому вот альтернатива:


Не нуждается в программировании, схема проста и все детали доступы. А микросхема CD4020 дает разнообразные композиции, не уступающие программируемым кубикам.


Пора переходить от слов к делу)))

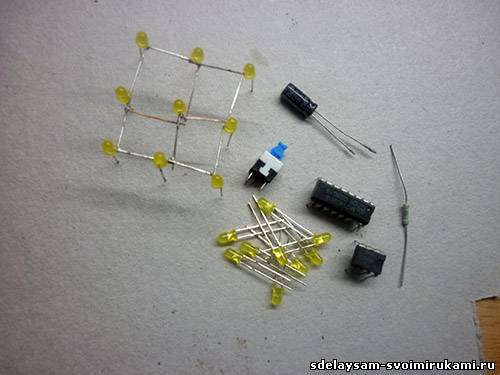

Список используемых деталей с описанием:

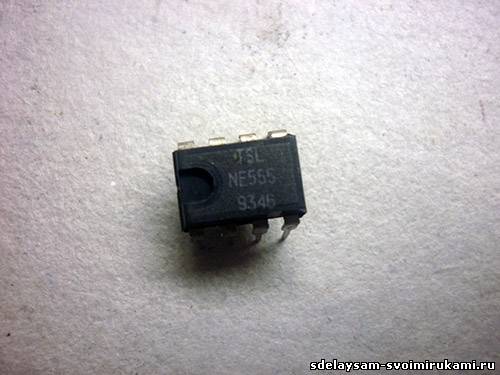

1)КР1006ВИ1 (NE555)

Микросхема включает около 20 транзисторов, 15 резисторов, 2 диода. Выходной ток 200 мА, ток потребления примерно  на 3 мА больше. Напряжение питания от 4,5 до 18 вольт. Точность таймера   не зависит от изменения напряжения питания и составляет не более 1% от расчетного значения.

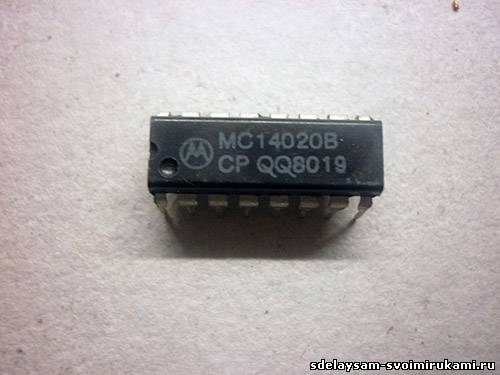

2) К561ИЕ16 (CD4020, MC14020)

14-разрядный двоичный счетчик-делитель.



3)Светодиоды на ваш вкус 27шт
4)Резистор 33К
5)Конденсатор 10µ
6)Микро выключатель с фиксацией (не обязательно)
7)Крона 9В
8)Панели для микросхем (не обязательно)

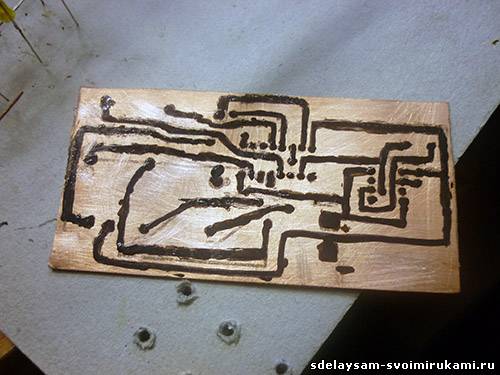

Итак, рисуем печатную плату на стеклотекстолите и ложим травиться.



А пока наша плата травится займемся самой сложной частью - самим кубиком.

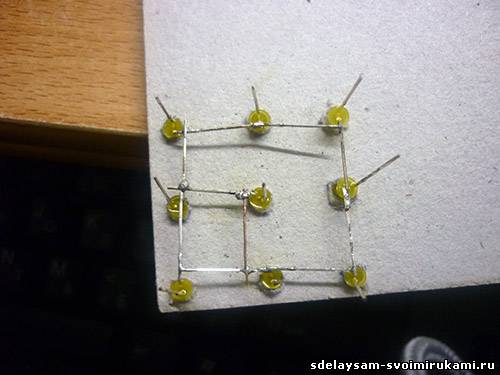

Просверлим отверстия в фанере (плотном картоне) под светодиоды и вставим их туда. Теперь все катоды (минусы) сгибаем по часовой (или против часовой, как вам удобней) стрелке и спаиваем их. К среднему светодиоду припаиваем проволочки самостоятельно.

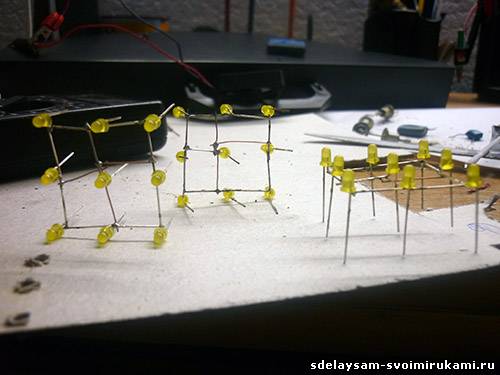

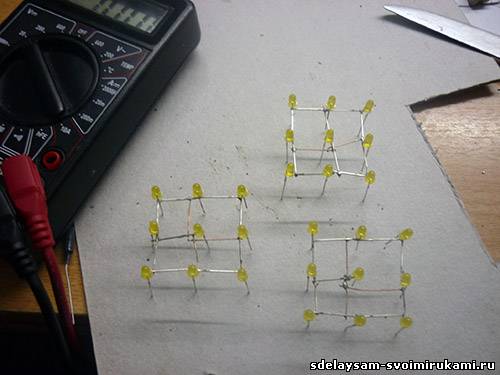

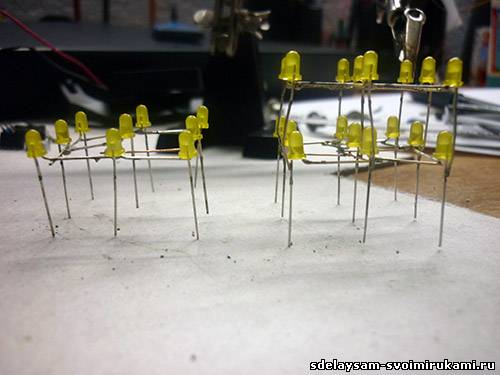

Также делаем остальные этажи



Теперь надо их спаять вместе. Только теперь спаиваем аноды (плюсы)

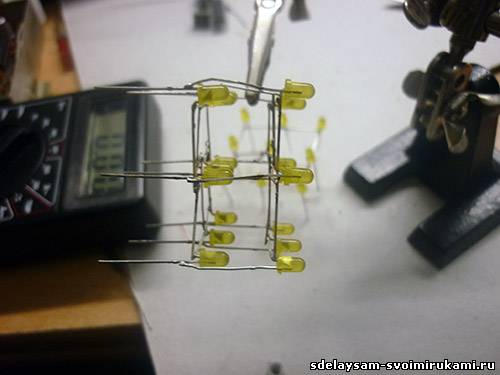

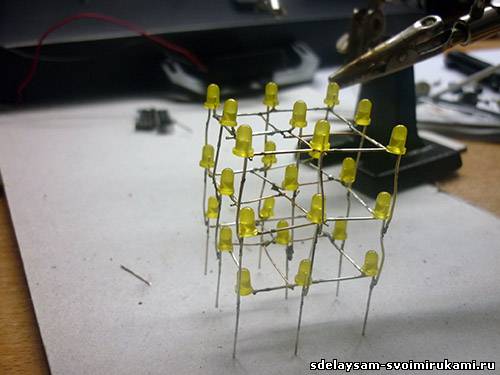

Теперь также припаиваем третий этаж


Готово!!)))

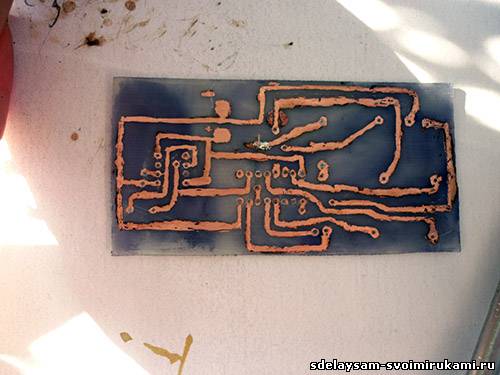

Теперь берем нашу уже протравившуюся плату и сверлим отверстия

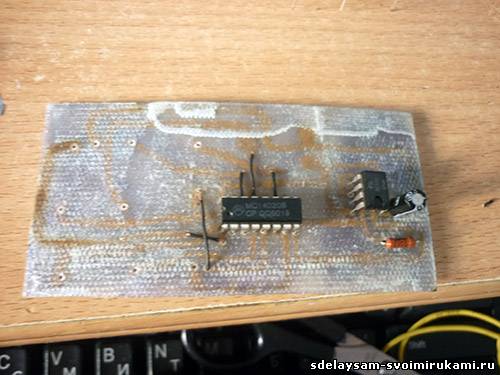

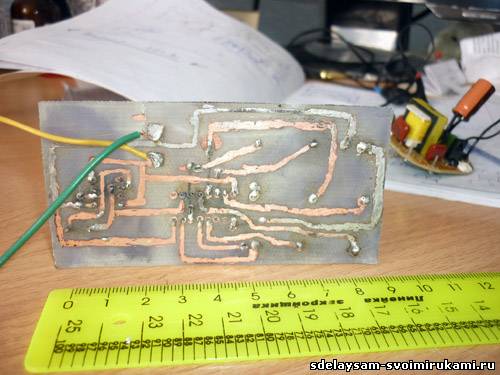

Сначала припаиваем перемычки, а потом детали.

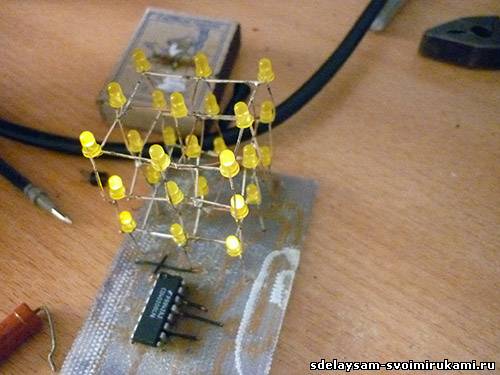

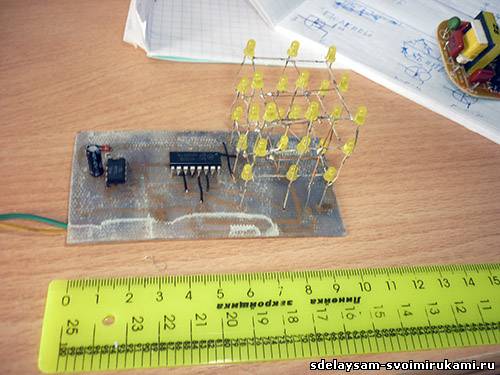

Теперь последний штрих – припаиваем кубик.

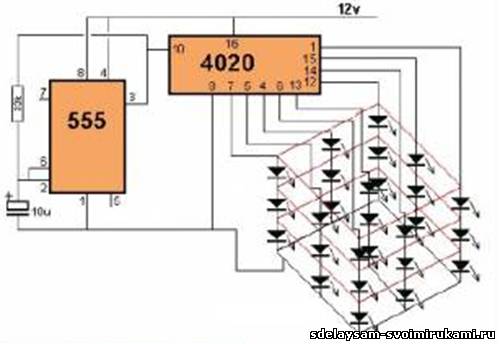

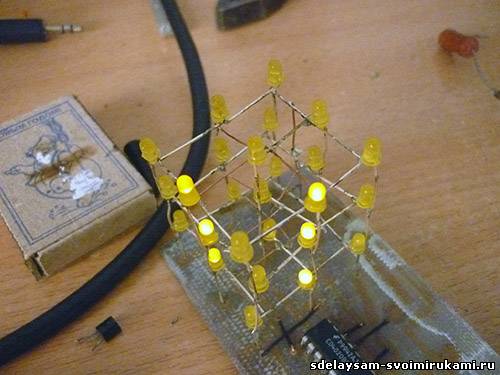

Теперь подключаем 12В как написано на схеме. УРА работает:



Спустя пару минут все потухло((.

Правильно микросхема CD4020 не рассчитана на такое напряжение и она просто на проста сгорела. И придется менять микросхему - выпаивать и впаивать новую. Для этого и нужны были панели для микросхем. Я их не ставил на чем и поплатился((

В дальнейшем чтобы избежать этого я поставил крону 9В. В этом есть свои плюсы кубик можно таскать с собой, ему не нужна розетка и микросхема уже не сгорит. Но есть и минусы – периодически придется менять батарейку.

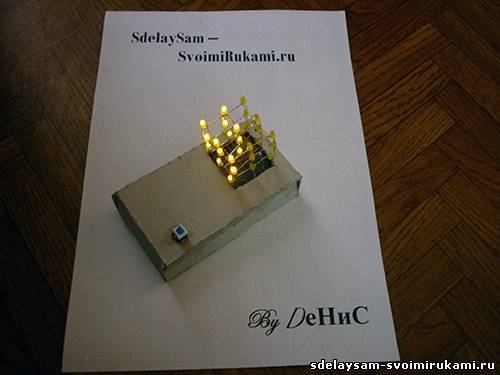

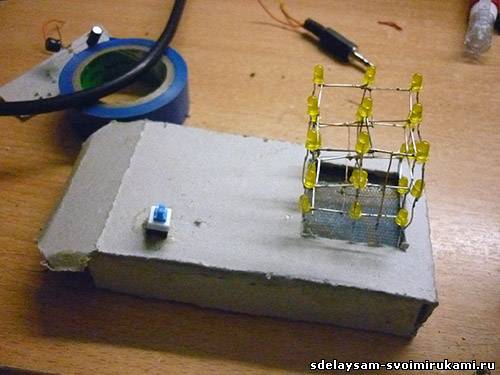

Для своего кубика я сделал коробочку из картона. Вот что у меня получилось:




Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (21)
Veent
#1 Veent Гости 3 апреля 2011 16:38
0
получилось класно вот еслибы еще светодиоды поярче были ваще было бы круто.
да и атора музыки не подскажете? smile
NOTFRONT
#2 NOTFRONT Гости 3 апреля 2011 17:02
0
Пришли фото! музыка - Hey There Delilah (Plain White T's)
Veent
#3 Veent Гости 3 апреля 2011 17:26
0
фото это не я делал я как большенство коментаторов только советую)) просто я видел такойже куб на 5000 сверхярких светодиодов
NOTFRONT
#4 NOTFRONT Гости 3 апреля 2011 17:40
0
А, понятно. cool
[)еНиС
#5 [)еНиС Гости 4 апреля 2011 19:00
0
Очень рад что тема понравилась))
Denisov
#6 Denisov Гости 6 июня 2011 18:19
0
На плате маркером рисовал???
[)еНиС
#7 [)еНиС Гости 9 июня 2011 15:16
0
Всмысле? Имееш ввиду что плата сама черноватого оттенка? Это почемуто после растворителя осталось)А если дороги не ровные это у меня принтер глючит поэтому сверху их лаком приходится красить(
Льоха2012
#8 Льоха2012 Гости 9 августа 2011 21:08
0
а схемку поточнее можно???!!! surprised cool
ларок
#9 ларок Гости 13 октября 2011 22:06
0
вопрос а где на схеме + а где - ?
NOTFRONT
#10 NOTFRONT Гости 14 октября 2011 08:43
0
+ идет к 12V, а минус под буквами sdelaysam-svoimirukami.ru
Psihin
#11 Psihin Гости 24 октября 2011 20:20
0
Ребята, а можно ли сделать по такому принципу сердечко? если да, то посоветуйте, плиз...
vov@n
#12 vov@n Гости 7 декабря 2011 23:10
1
cry cry cry cry cry cry cry cry cry cry cry
шего-то вот никак не горится.....
зона
#13 зона Гости 8 декабря 2011 21:38
0
А можете сделать куб 5x5x5 без микроконтроллеров . Если можно , то выставте на сайт пожалуйста .
Тоха
#14 Тоха Гости 19 декабря 2011 17:45
0
сразу говарю без микрухи будет много транзисторов этак штук 50.....
Van Der
#15 Van Der Гости 25 января 2013 09:25
0
Уважаемый автор, не вводите людей в заблуждение. Спаяв таким образом светодиоды, получите ПАРАЛЛЕЛЬНОЕ соединение, а не ПОСЛЕДОВАТЕЛЬНОЕ, как на схеме. Обе микросхемы расчитаны на питающее напряжение до 15 Вольт. Сгорела 4020 из-за того что все это работает через одно место и через выходы 4020 течет большой ток. Этот куб правильнее паять из вертикальных столбиков по 3 последовательно соединенных светодиода.
Van Der
#16 Van Der Гости 25 января 2013 09:32
0
У меня это все работает от 12 Вольт, в каждый столбик светодиодов прицепил токоограничительный резистор 100 Ом. Если стабильной работы не получается, соедините у 4020 2й и 11й выводы.
Van Der
#17 Van Der Гости 25 января 2013 09:37
0
Схама почетче
Борис
#18 Борис Гости 17 сентября 2013 21:22
0
сегодня сделал такой куб он то работает но вот проблема в том что все светодиоды постоянно горят и не тухнут. в чем может быть причина подскажите пожалуйста.
Атай
#19 Атай Гости 26 мая 2015 10:03
0
не как не могу найти "-" поскажите
Андрей
#20 Андрей Гости 9 ноября 2015 14:38
0
Атай, к 1 выводу 555 микросхемы подключай "-".
Дима
#21 Дима Гости 29 февраля 2016 21:18
0
7 и 5 контакты куда идут то?
