Многие слышали о плазменном шаре, но не все желают тратить деньги на его покупку. Радиолюбители знают, что его можно изготовить самому. Увы, но для начинающих радиолюбителей схемы в интернете достаточно сложные и непонятные. Эта статья поможет сделать плазменный шар даже тем, кто держит паяльник второй раз в жизни. Но для начала советую ознакомиться с техникой безопасности, представленной в статье лестница Иакова.

Итак, приступим к изготовлению.

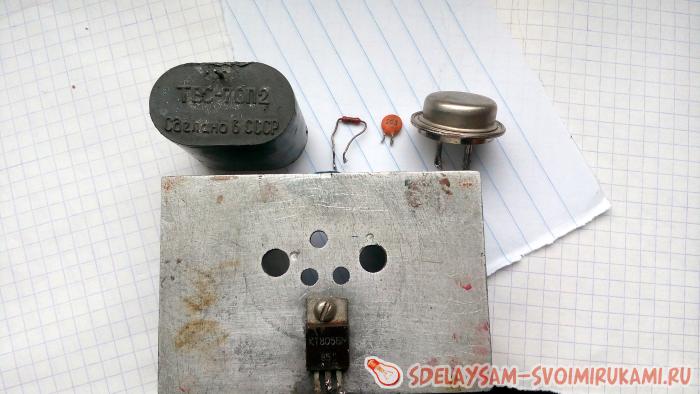

Нам понадобятся следующие детали:
  • VT1 - ГТ806Д,
  • VT2 - КТ805АМ,
  • R1 - 1кОм,
  • С2 - 0.02 мкФ (импортная маркировка:203),
  • Строчный трансформатор Tr2: ТВС-70П2.

Все детали, кроме VT1, можно найти в старом ламповом телевизоре. Для VT2 нужен хороший теплоотвод!
Простой плазменный шар

Часто начинающие радиолюбители испытывают затруднения в получении того или иного напряжения, тут эта проблема решена. Напряжение питания схемы колеблется в широком диапазоне: 9 вольт-30 вольт, 1-2 ампера.

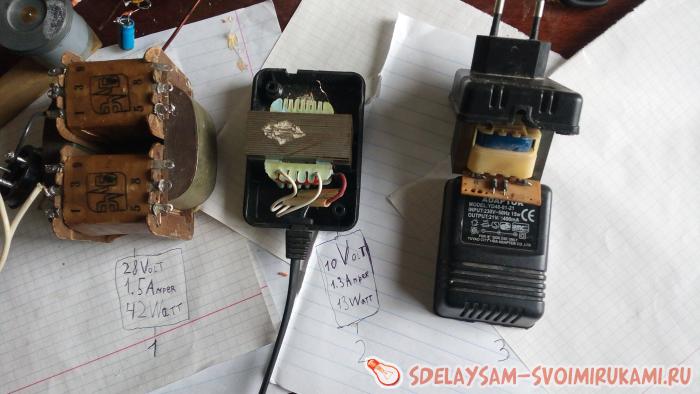

Вот три трансформатора:
Простой плазменный шар

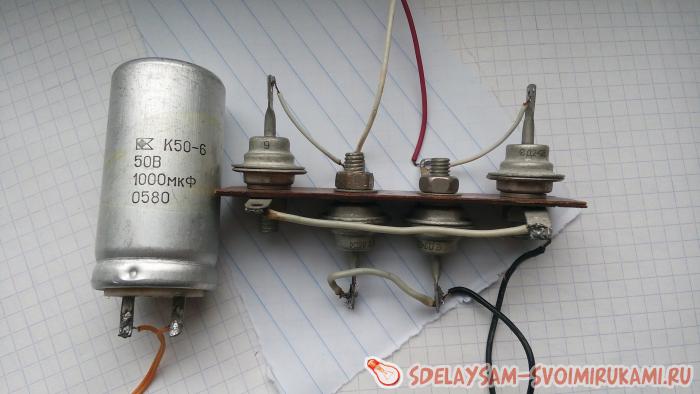

Самый подходящий из них-это первый. Второй тоже можно использовать, но разряды будут уже другие, ну а третий трансформатор использовать вообще не рекомендуется. Выпрямлять ток можно только такими диодами:
Простой плазменный шар

Это Д242Д(VD1-VD4).

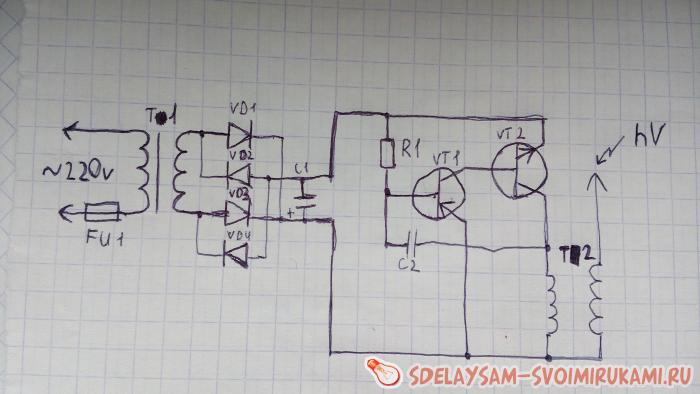

Сама схема плазменного шара выглядит следующим образом:
Простой плазменный шар

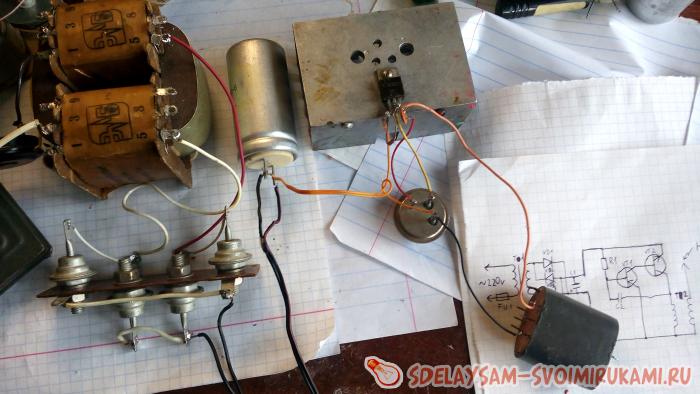

Как видим, в схеме задействовано минимальное количество деталей, что особенно важно для начинающих радиолюбителей, схему можно собрать навесным монтажом, что очень радует. А вот так выглядит собранная схема:
Простой плазменный шар

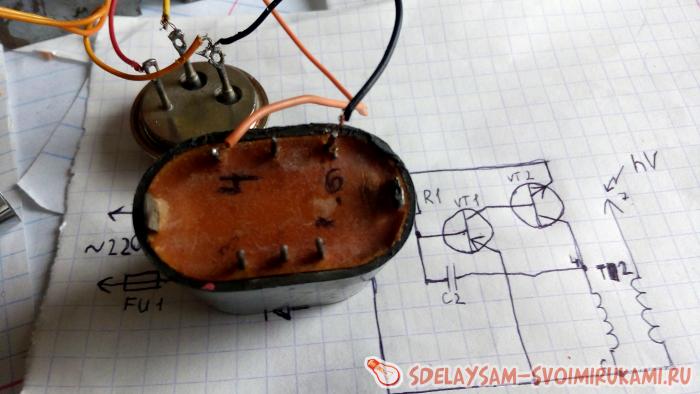

Важно, строчный трансформатор надо подключить правильно! Коллектор VT2 подключаем к 4 контакту.
Эмиттер VT1 подключаем к 6 контакту. Осторожно, при включении на 7 контакте образуется высокое напряжение высокой частоты.
Простой плазменный шар

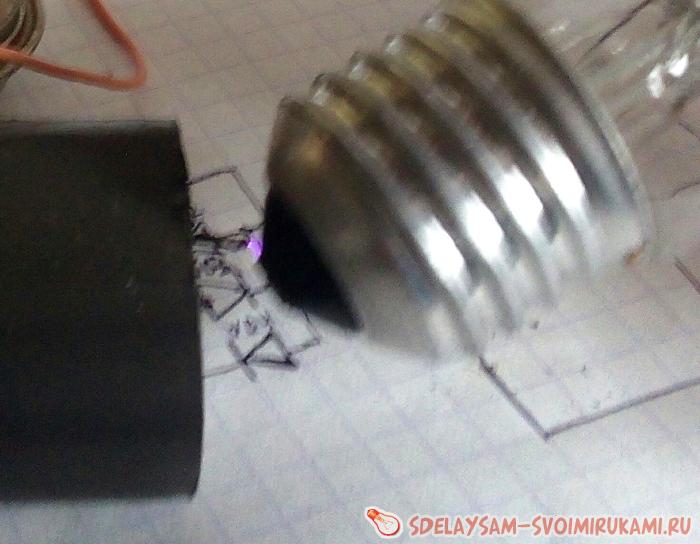

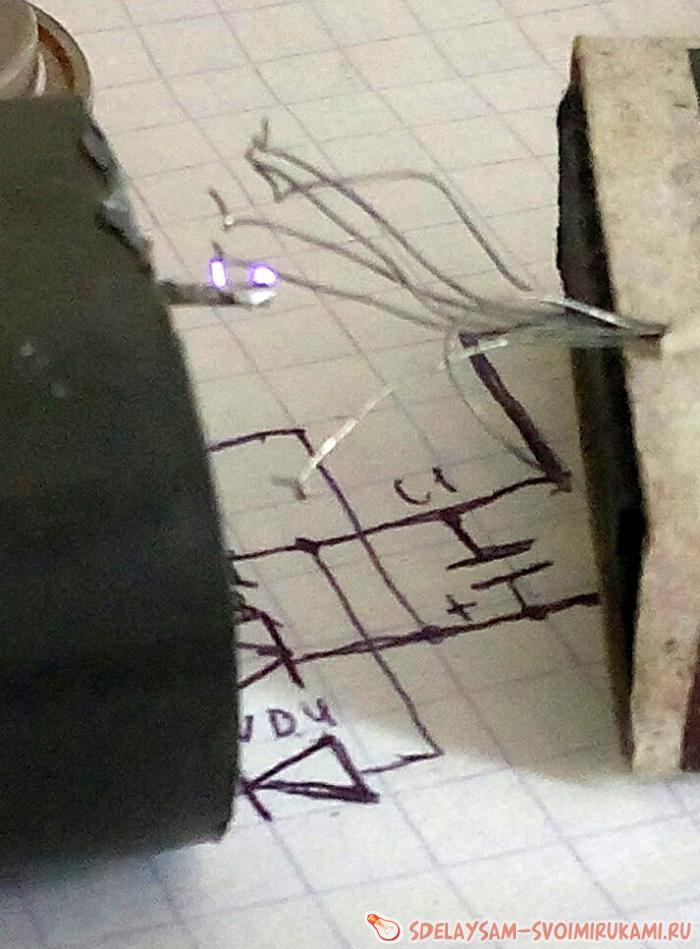

Когда всё готово, включаем трансформатор в сеть. При подведении к 7 контакту железных предметов появляются искры, с ними можно поэкспериментировать.
Простой плазменный шар

Простой плазменный шар

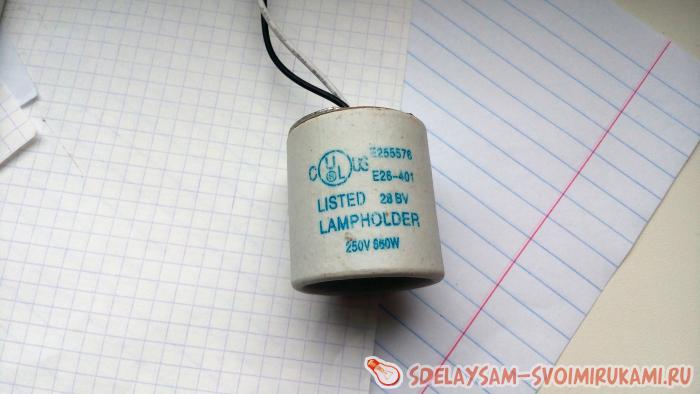

Теперь нужно найти вот такой патрон.
Простой плазменный шар

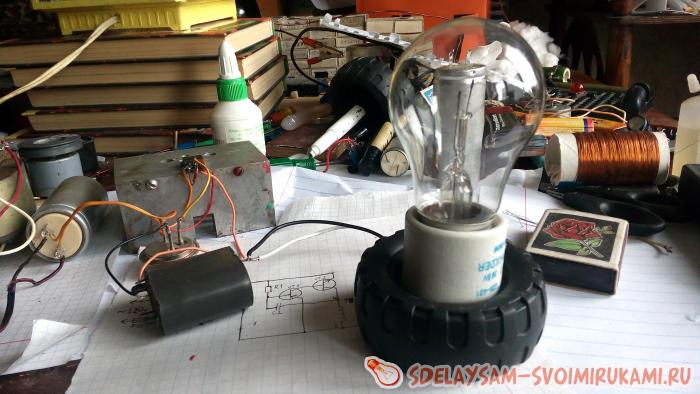

И подходящую лампу, припаять к 7 контакту провода, отходящие от патрона. Лампу вкрутить в патрон и поставить в вертикальное положение.
Простой плазменный шар

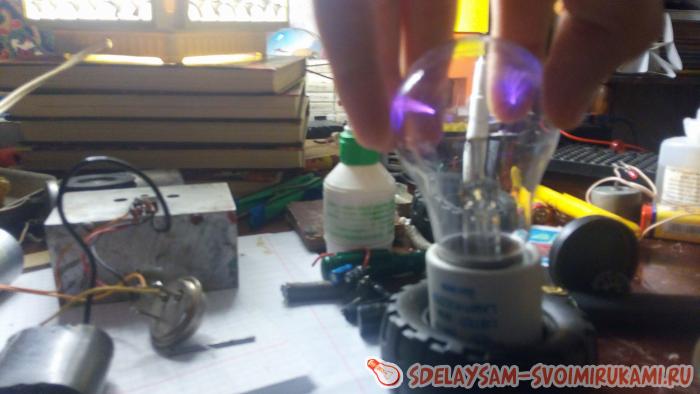

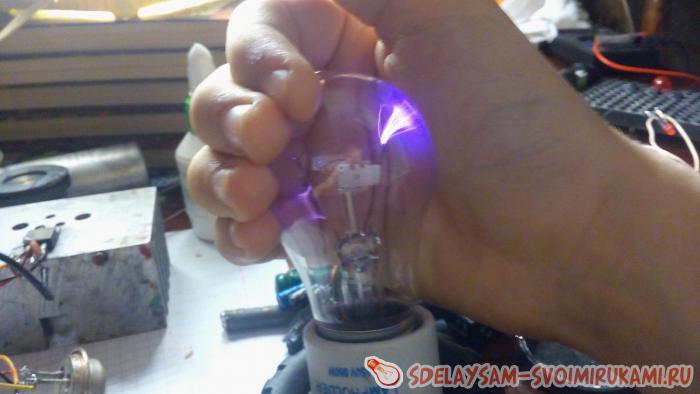

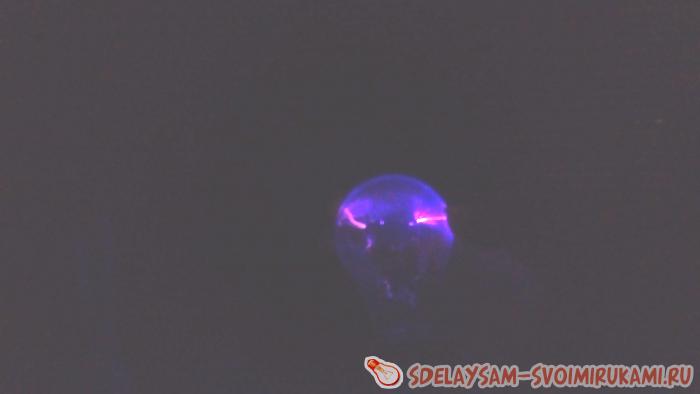

Всё! Плазменный шар готов. Включаем плазменный шар, выключаем свет и наслаждаемся разрядами.
Простой плазменный шар

Простой плазменный шар

Простой плазменный шар

Простой плазменный шар

Когда плазменный шар включён, к строчному трансформатору руками не лезть! Есть риск получить ожог!
