» » Сверлилка для плат

Многие начинающие радиолюбители часто испытывают проблемы со сверлением печатных плат. Чтобы решить эту проблему я могу посоветовать изготовить данное устройство. Это ничто иное как самодельная мини дрель для плат.

Наверняка Вы уже заметили, что корпус изготовлен из ненужного светодиодного фонарика. Вообщем я делал так: сначала разобрал фонарик и вытащил все внутренности.

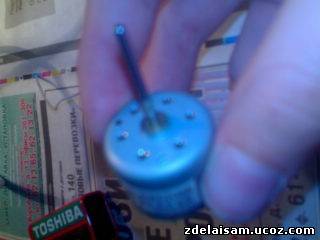

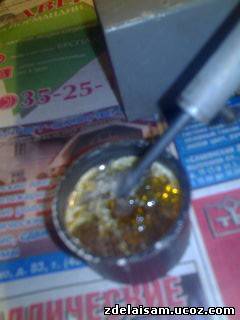

Первое и последнее что нам необходимо это двигатель. Его можно вытащить из  какого-нибудь магнитофона с CD, к примеру как сделал я . Питание у него оказалось 12 вольт. Потом необходимо припаять к нему провода, через выключатель фонарика соответственно, чтоб можно было его включать и выключать.




тепеь крепим моторчик на месте светодиодов, я посадил мотор на клей. На что приклеите Вы - дело вкуса.


Хочу за одно Вам посоветовать чем сверлить и как крепить сверло: нужно подобрать сверло по диаметру вала моторчика. И соединяются они кусочком от пасты с шариковой ручки длинной примерно два сантиметра. Если у Вас нет сверла - не беда!  Можно использовать швейную иголку, предварительно отломив кончик.

и так теперь займёмся украшениями проекта я например заключил весь шнур в красивую трубочку и теперь чтобы всё ваши старания не ушли в пустую зафиксируйте трубку стяжками можно приобрести в ближайшем стоительном магазине вот как я стягивал стяжки


Теперь собираем всё в корпус фонарика! Всё готово! Питание я осуществляю от того же магнитофона с CD.


Удачи!

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (4)
  1. hidden
    #1 hidden Гости 9 февраля 2011 14:30
    0
    К твоему бы я еще добавил патрон для мини дрели стоит всего баксов 5 у меня стоит и не нарадуюсь а питания от блока питания для ноута
  2. зона
    #2 зона Гости 9 ноября 2011 20:21
    0
    А разве этот моторчик не слишком слабый , а то у меня их штук пять и они очень слабые nocomp
    1. Виктор Шатов
      #3 Виктор Шатов Гости 11 апреля 2018 22:04
      0
      Ясен пень, эти движки не потянут сверление плат. У меня движок на 27 вольт и мощей по-бльше раза в три - и то не очень тянет. Свёрла от 0.6 до 2-х мм. А на валу у меня цанга под разные диаметры.
  3. Tesak
    #4 Tesak Гости 15 апреля 2014 13:31
    2
    Шим-регулятор сделай еще.
