» » » Качер Бровина и трансформатор Тесла
Качер – устройство, которое генерирует высокое напряжение (5000-20000 вольт) высокой частоты. Не бойтесь - вас не убьет током. Это не такой ток как в розетке - у него высокая частота (до 250 кГц), а у нас в розетке 50 Гц. При высокой частоте ток проходит по поверхности вашего тела.
Самая простая схема приведена на рисунке 1. Для того чтобы собрать эту схему, потребуется минимум деталей, которые можно найти в старых телевизорах:

Качер Бровина и трансформатор Тесла


1. 2-а резистора
2. 1 транзистор перехода р- n -р (он должен быть мощным и высокочастотным, например
кт805. Смотрите по каталогу)
3. 1 Конденсатор
4. Медная проволока 0,15 - 0,25 мм (можно приобрести в радио магазине либо размотав любой силовой трансформатор)

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

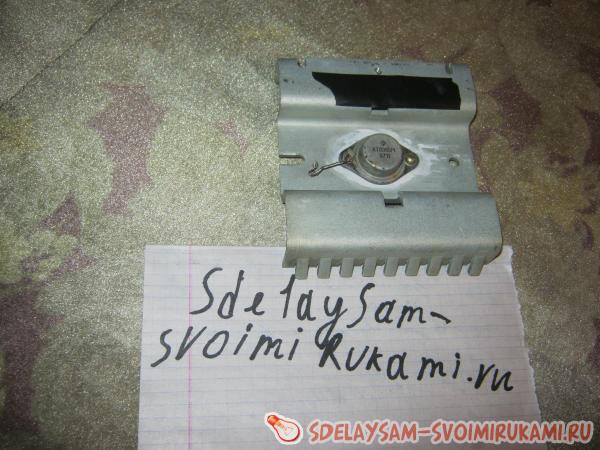

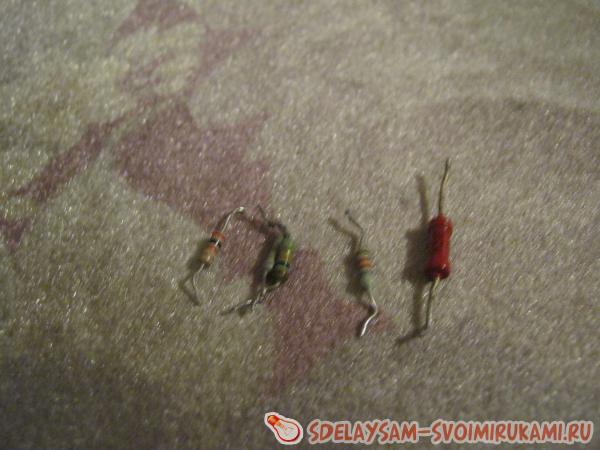

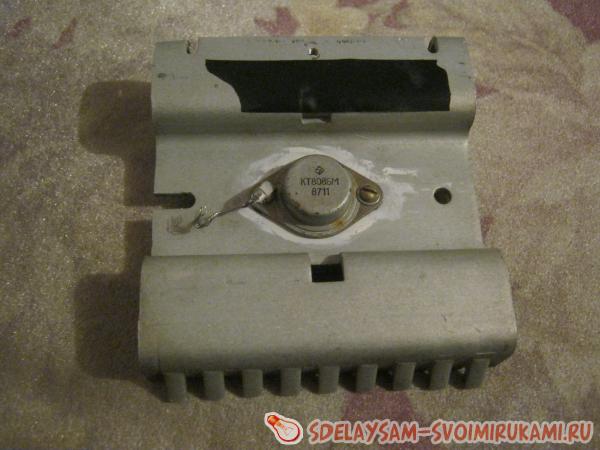

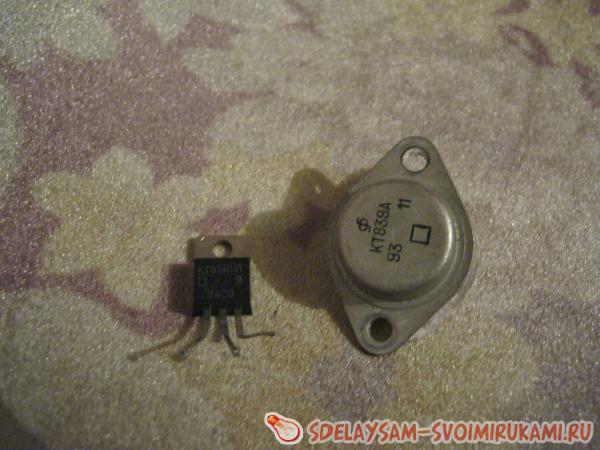

Резисторы покупаем либо выкручиваем с любых радио плат. Конденсатор тоже можете вытащить с плат. Транзистор можно так же выкрутить с платы – они обычно укреплены на радиаторах. Обратите внимание на то, чтобы транзистор был имел р-n-р переход, если будет n-p-n переход – нужно поменять коллектор и эмиттер местами подключения. Что можно сказать о радиаторе, то он должен быть большим, а если у вас нету большого радиатора, то установите на малый радиатор кулер. Медную проволоку достаем из любого трансформатора.

Качер Бровина и трансформатор Тесла


Теперь приступаем к сборке:

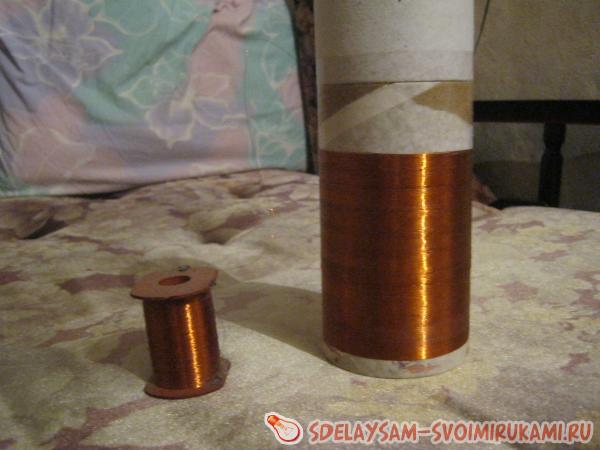

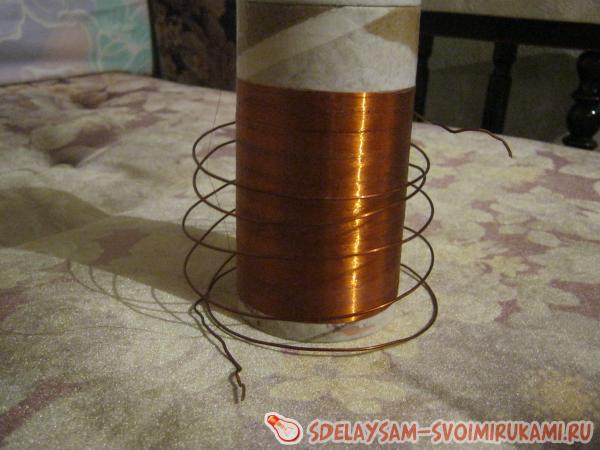

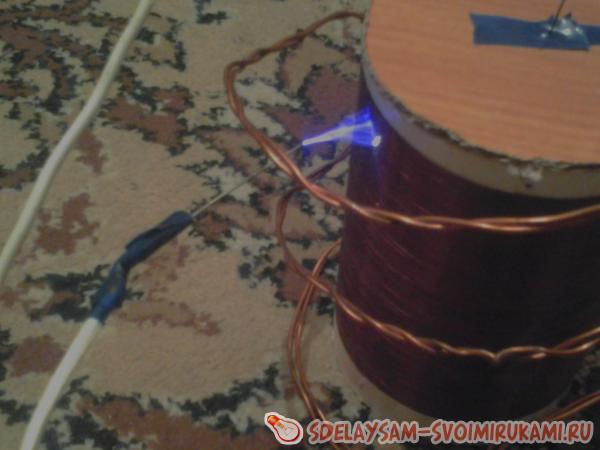

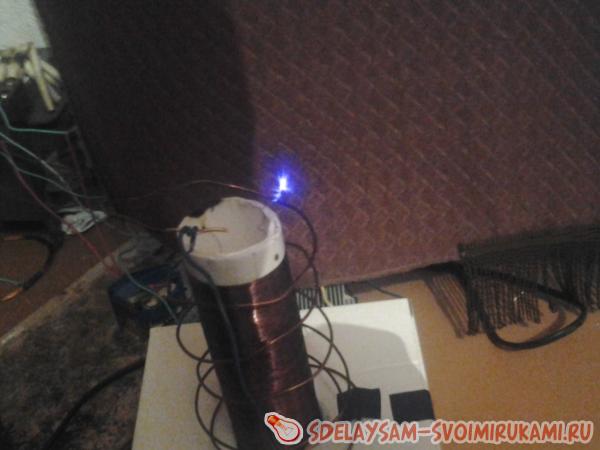

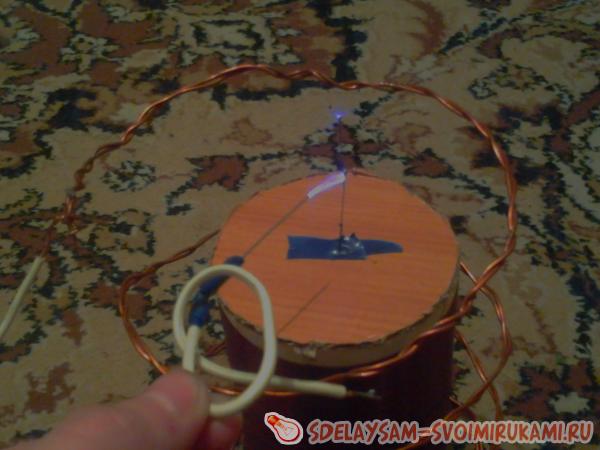

Берем трубку из картона и мотаем вторичную обмотку виток к виточку проволоку (0,15-0,25) периодически заливая лаком. Это самая кропотливая работа. Чем больше витков, тем лучше конечный результат. Теперь вокруг вторичной обмотки делаем 3-4 витка более толстым проводом (проволокой, пластиной) толщина (ширина) которой должна быть 1-4 мм. Далее подключаем эти 2-е обмотки к схеме и включаем это устройство в сеть. И что мы видим? При поднесении к данному прибору люминесцентной лампа она горит без проводов… Мы можем проводить электричество через тело не навредив ни одному органу, для этого достаточно поднести руку к к вторичной обмотке а второй рукой схватиться плотно к одному из контактов люминесцентной лампы…

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла


Примечание: Если прибор не заработал, то переверните первичную обмотку, т.е. магнитные поля обмоток должны совпадать. Если мотаете по часовой стрелке одну обмотку, то и вторая должна быть намотана таким же образом.

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла

Качер Бровина и трансформатор Тесла
Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (58)
wefl
#1 wefl Гости 7 декабря 2012 23:56
0
а какой диаметр у вторички и ток потребления (чтоб подобрать трансформатор
V.A.L.E.K.
#2 V.A.L.E.K. Гости 8 декабря 2012 10:50
0
круто мего круто
Veent
#3 Veent Гости 11 декабря 2012 18:10
0
Все отлично, только на схеме изображен npn транзистор так же как и кт 805 это npn а не pnp А так не плохо)
79519778830
#4 79519778830 Гости 22 декабря 2012 21:50
0
круто но я не знаю как мотать 1000 витков
nikoko
#5 nikoko Гости 16 сентября 2013 13:40
0
Какой ток потребления???
Сергей
#6 Сергей Гости 11 ноября 2013 14:43
1
А какая мощность?
Ивген
#7 Ивген Гости 8 февраля 2014 03:37
0
А причём здесь розетка, если на схеме вообще аккумулятор нарисован... smile
Андрей
#8 Андрей Гости 5 марта 2014 13:25
0
На схеме можно что угодно нарисовать, а источником питаания может быть трансформатор, хотя акум на на качер ПОДХОДИТ ЛУЧШЕ! Вторичную обмотку можно мотать скока угодно (по желанию) хоть 500 витков! ТОК ПОТРЕБЛЕНИЯ 12 ВОЛЬТ }:)!!!!! Качер получился супер!!! мне нравится!!! Даю бооольшооой плюс!!! ++++++++++++++++++++++++ !!!! и порекомендовал статью вконтакте laughing !
ZnatOK
#9 ZnatOK Гости 6 марта 2014 19:14
0
а подойдет ли транзистор bta06 600c?
Владимир
#10 Владимир Гости 7 марта 2014 17:15
2
Цитата: Андрей
На схеме можно что угодно нарисовать, а источником питаания может быть трансформатор, хотя акум на на качер ПОДХОДИТ ЛУЧШЕ! Вторичную обмотку можно мотать скока угодно (по желанию) хоть 500 витков! ТОК ПОТРЕБЛЕНИЯ 12 ВОЛЬТ }:)!!!!! Качер получился супер!!! мне нравится!!! Даю бооольшооой плюс!!! ++++++++++++++++++++++++ !!!! и порекомендовал статью вконтакте laughing !

Вообще то ток измеряется в Амперах
Андрей
#11 Андрей Гости 8 марта 2014 21:08
0
Цитата: ZnatOK
а подойдет ли транзистор bta06 600c?

Это теристор, поэтому не подойдёт!
WHITENIGGER
#12 WHITENIGGER Гости 24 марта 2014 21:55
0
А 600 ВИТКОВ ПРОВОДА 0.10ММ НА ТРУБКЕ 4СМ ПОДОЙДЕТ?
сергей
#13 сергей Гости 18 июня 2014 13:10
1
Витков должно быть не менее 1000 и не более2100. Лучше больше ))) Больше витков - больше вольтаж на выходе, параметры толщины сечения провода вторички влияют на ампераж на выходе чем толще тем ампераж выше ( минус чем толще тем больше катушка, и больше энергия на подаче это по вторичке. Теперь первичка: чем меньше витков тем выше частота (диапазон3 - 5 витков) лучше первичку делать толстой - в идеале медная трубка с кондера (засыпаем в трубку песок тромбуем, запаиваем, нагреваем , изгибаем). Затем на первичку подаем землю и усиливаем таким образом заряд. К триоду цепляем вентилятор для охлаждения. И все. Затем берём один провод (лучше тонкий) одним концом цепляем к концу вторички ( там где коронарный разряд), а на другой конец подпаиваем диоды 2шт один прямонаправленный, другой обратно направленный (диодный мост) к этим диодам цепляем лампочку(оч маленькую) или светодиод и вольтметр. Включаем. Находим физика-теоретика пусть попробует это объяснить. (Для тех кто не знает: этой схеме ток течёт не по замкнутому контуру, а в теории это невозможно читайте физику и издевайтесь над теоретиками.
Александр
#14 Александр Гости 22 июня 2014 01:02
0
Не можете ли вы мне обьяснить, какой лучьше взять конденсатор?
Андрей
#15 Андрей Гости 21 июля 2014 20:53
0
Цитата: Владимир
Цитата: Андрей
На схеме можно что угодно нарисовать, а источником питаания может быть трансформатор, хотя акум на на качер ПОДХОДИТ ЛУЧШЕ! Вторичную обмотку можно мотать скока угодно (по желанию) хоть 500 витков! ТОК ПОТРЕБЛЕНИЯ 12 ВОЛЬТ }:)!!!!! Качер получился супер!!! мне нравится!!! Даю бооольшооой плюс!!! ++++++++++++++++++++++++ !!!! и порекомендовал статью вконтакте laughing !

Вообще то ток измеряется в Амперах

И подашь ты 12 ампер на эту схему и сдохнит транзистор!!!!
Алекс
#16 Алекс Гости 24 августа 2014 20:49
0
а транзистор п702 подойдёт
Алекс
#17 Алекс Гости 26 августа 2014 21:52
0
а от кроны катушка будет работать
Алекс
#18 Алекс Гости 30 августа 2014 23:07
0
вопрос к АВТОРУ транзистор круглый или можно прямоугольный и какой лучше подойдет кт805ам или кт837н и медной перичку делать из меди или цинковая подойдет
Matveyka141
#19 Matveyka141 Гости 23 сентября 2014 17:14
0
а подойдёт 2т903б?
Алекс
#20 Алекс Гости 29 сентября 2014 16:44
1
а это что транзистор ?
Алекс
#21 Алекс Гости 29 сентября 2014 16:51
0
думую нет надо мощнае как кт805
Алекс
#22 Алекс Гости 29 сентября 2014 16:55
0
думаю что нет нужен мощный как кт805 или другие what
Matveyka141
#23 Matveyka141 Гости 29 сентября 2014 20:41
0
блин а то у меня других нет(( recourse
Matveyka141
#24 Matveyka141 Гости 30 сентября 2014 20:59
0
Цитата: Алекс
думаю что нет нужен мощный как кт805 или другие what

а какой вы использовали транзистор?помойму на картинке изображён не кт805
Matveyka141
#25 Matveyka141 Гости 1 октября 2014 20:17
0
а подойдёт кт805ам прямоугольный?
Алекс
#26 Алекс Гости 3 октября 2014 21:38
0
да кт805ам прямоугольный куда лучше подойдёт только если сделать всё правильно, у меня туба для вторички 3см диаметром и 37см высотой и всё работает
Алекс
#27 Алекс Гости 3 октября 2014 21:39
0
ой извиняюсь туба это труба
Matveyka141
#28 Matveyka141 Гости 4 октября 2014 10:52
0
Цитата: Алекс
да кт805ам прямоугольный куда лучше подойдёт только если сделать всё правильно, у меня туба для вторички 3см диаметром и 37см высотой и всё работает

спасибо большое!
Matveyka141
#29 Matveyka141 Гости 4 октября 2014 12:19
0
почему то не работает
Matveyka141
#30 Matveyka141 Гости 4 октября 2014 20:43
0
нет всё работает просто надо было диаметр проволоки увеличить,но почему то искры очень маленькие еле заметны recourse
Виталий
#31 Виталий Гости 17 октября 2014 09:35
0
Конденсатор написано 0,1 - чего, фарад?
Алекс
#32 Алекс Гости 18 октября 2014 17:30
0
да 0,1 фарада но а питание какое ?
василий
#33 василий Гости 2 ноября 2014 00:43
0
Рекомендую вместор резистора 2.2ком постравить регулируемый резистор до 10ком так можно будет размеры искр настраивать
василий
#34 василий Гости 3 ноября 2014 10:57
0
Ой! Прошу прощения за дизинформацию вместо резистора 150ом надо ставить регулируемый до 1 ком
василий
#35 василий Гости 3 ноября 2014 20:34
0
Я использовал транзистор кт819а первичка 4 витка из 1.5мм вторичка 0.1мм 1400вит акумулятор 12в 3 ампера конденсатор 56 пикофарад резисторы те что на схеме.спаибо автору за схему!
Лёха
#36 Лёха Гости 25 ноября 2014 17:09
0
Какой конденсатор 0.1 мкф или пикофорад
Ден
#37 Ден Гости 9 декабря 2014 21:07
0
Цитата: Лёха
Какой конденсатор 0.1 мкф или пикофорад

Микрофарад читать надо комментарии
ПСИХ
#38 ПСИХ Гости 21 декабря 2014 14:34
0
А подойдет транзистор кт604?
SalaVila
#39 SalaVila Гости 29 декабря 2014 00:32
0
а у меня из больших только irfs630b ? c ним что то можно сделать?
Вообще фитонка и свечение со скольки вольт начинаются? А то я намотался витой парой, там толщина 1 мм , соответственно 200 витков на 20 см 40 мм фанины, это где-то 333 мегагерца получается четвертьволна. И ещё в резонанс хочется попасть.
ПСИХ
#40 ПСИХ Гости 30 декабря 2014 15:57
0
А кт846 подойдет? И конденсатор на 1000 микрофарад?
транзистор
#41 транзистор Гости 7 февраля 2015 18:19
0
а подойдёт кт805дм?
транзистор
#42 транзистор Гости 7 февраля 2015 18:47
0
а можно резистор не 150ом а 100ом?
Саша
#43 Саша Гости 12 февраля 2015 20:37
0
АНАЛОГИ ТРАНЗЮКА КТ805:
-КТ905А
-BD123
Гость
#44 Гость Гости 8 апреля 2015 06:37
0
Огромнейшее спасибо за твою статью! Только у тебя я увидел:" Если прибор не заработал, то переверните первичную обмотку, т.е. магнитные поля обмоток должны совпадать. Если мотаете по часовой стрелке одну обмотку, то и вторая должна быть намотана таким же образом." Если бы не ты, то так и не догадался!!!!
SB3V4
#45 SB3V4 Гости 8 апреля 2015 12:53
0
Подскажите пожалуйста , можно использовать транзистор ST13007 на данную установку ?
Anton
#46 Anton Гости 25 мая 2015 16:52
0
Сказано, что нужно брать pnp транзистор, а на схеме изображён npn транзистор(тот же кт805)
И ещё дальше сказано, что если брать npn транзистор, то нужно менять коллектор и эмитер местами, но если я возьму кт808а, то нужно паять все как на схеме или же менять местами кол-р и эм-р? я запутался! кт808а npn транзистор!
ПОМОГИТЕ ПОЖАЛУЙСТА!!!!!!
марио
#47 марио Гости 30 мая 2015 12:05
0
Антон, коллектор с эмиттером менять местами не надо, это ошибка, а нужно всего лишь поменять полярность питания. Так что конструкции можно использовать транзисторы и той и другой проводимости, соблюдая полярность питания.
Максим
#48 Максим Гости 15 июля 2015 19:10
0
У меня не заработал. Правда, у меня проволока для вторички в черной краске. Не в этом ли проблема?
илья
#49 илья Гости 18 июля 2015 15:43
0
Какой из этих транзисторов можно использовать здесь? КТ829А КТ858А КТ818А КТ940А
Kuzyma
#50 Kuzyma Гости 20 августа 2015 08:12
0
илья,
любой, учитывая полярность источника в зависимости от проводимости, например: кт818 - p-n-p и управляется "минусом" относительно эмиттера.
