» » » Плазменный шар своими руками

В роли нашего плазменного шара будет обычная лампа накаливания, ну а источник высокого напряжения высокой частоты довольно прост. Кроме того из нашего источника можно построить не только плазменный шар, но и демонстрировать красивые эксперименты с высоким напряжением: дуговые и коронные разряды, лестница Иакова, лампа дневного света, загорающаяся в руке и т.п.



Электрически ток не игрушка ! Прежде чем приступить к работе я настоятельно рекомендую ознакомится с техникой безопасности в статье про лестницу Иакова.


Источник высокого напряжения высокой частоты

Назначение

Демонстрация красивых экспериментов с высоким напряжением: дуговые и коронные разряды, лестница Иакова, лампа дневного света, загорающаяся в руке и т.п.

Краткое описание

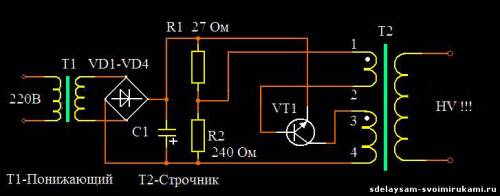

Основной элемент — ТВС (Трансформатор Выходной Строчный). Благодаря оригинальной автогенераторной схеме удалось получить напряжение около 90 кВ, высокие мощность, надежность и КПД. Схем генератора на строчнике - блокинг-генератор - приведена ниже:


В этой схеме используется переделанный трансформатор от лампового телевизора ТВС-110Л6 или ТВС-110ЛА. Первичную обмотку снимают и заменяют самодельной, с небольшим числом витков. Выпрямительный блок вольт на 12 и ток до 5 ампер. Витки ТВС где-то 1-2 = 5 витков, 3-4 = 25 витков провода диаметром 1мм. Вообще всё подбирается экспериментальным путём.
Транзистор по мощней типа кт 927 или любой другой с хорошим коэффициентом усиления и мощности.

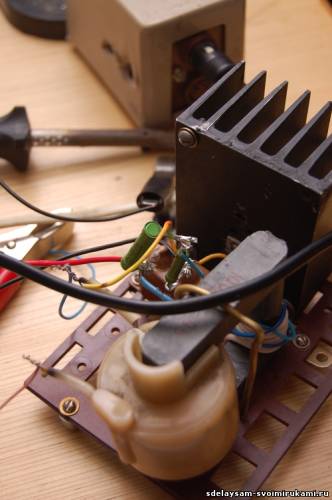

Собранная схема может выглядеть так:

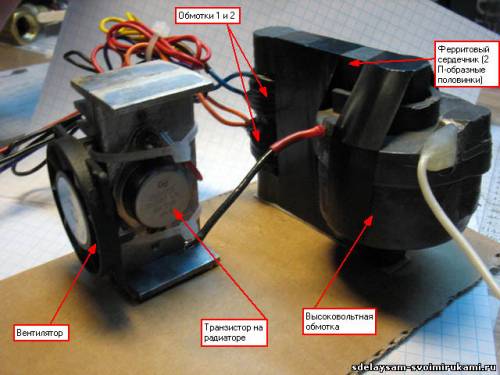

Или так :


На базе данного преобразователя можно провести свои первые опыты в области высокого напряжения. Это и маленькие лестницы Иакова, ионный двигатель, получение озона, электроподжиг, поджигание дуги, которой можно легко прожечь стекло, и многое другое.

Наша задача - построить плазменный шар. Для этого мы берём лампу накаливания  и подключаем к ней выход трансформатора.

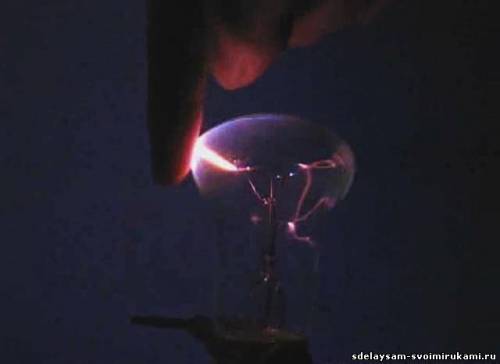

Разряд в лампе накаливания, первый электрод — палец, второй — спиралька внутри. Внутри колбы не вакуум, а газ аргон, под низким давлением:







БУДТЕ ОСТОРОЖНЫ ! ВЫСОКОЕ НАПРЯЖЕНИЕ ОПАСНО ДЛЯ ЖИЗНИ !!!!

УДАЧИ ВАМ !

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (40)
  1. [)еНиС
    #1 [)еНиС Гости 13 сентября 2010 15:36
    0
    а другой строчник (от не лампового тв) пойдет? lumped
  2. feelloff
    #2 feelloff Гости 13 сентября 2010 15:43
    0
    Подойдет. Но в некоторых строчниках встроены цепи выпрямления высоковольтового напряжения. Если их не удалить, то строчник станет реально опасен для жизни!
  3. [)еНиС
    #3 [)еНиС Гости 14 сентября 2010 12:53
    0
    понятно вот тольуо еще одна проблема у моего строчника 14 ног причем 1ой и 13ой не было. и еще с самой катушки отдельно выходит провод точнее пружинка я так понимаю что этто заземление. и в телемастерской даже сказали что не знают как подключить строчник вне тв
  4. feelloff
    #4 feelloff Гости 14 сентября 2010 13:02
    0
    Низковольтовая обмотка с нагами не нужна! читаем внимательно - мы наматываем её сами ! Ну а у высоковольтовой полюбому должно быть два вывода: один на общий провод, второй - к лампе.
  5. [)еНиС
    #5 [)еНиС Гости 14 сентября 2010 17:21
    0
    понял все дельть как в статье и потом только найти обмоту.спс
  6. Xiox
    #6 Xiox Гости 12 января 2011 10:00
    0
    А какой конденсатор нужен?
  7. feelloff
    #7 feelloff Гости 12 января 2011 18:32
    0
    от 500 микрофарад и выше, напряжение взависимости от трансформатра. Если транс на 12 вольт, то кандер от 15 вольт и выше
  8. Xiox
    #8 Xiox Гости 15 января 2011 10:05
    0
    Спасибо.У меня ещё один вопрос. Какие транзисторы ещё туда подойдут?
  9. feelloff
    #9 feelloff Гости 15 января 2011 10:41
    0
    Да любые мощьные низкочастотные...
  10. samonin
    #10 samonin Гости 15 марта 2011 13:50
    0
    А че идет после Т1 по схеме
  11. NOTFRONT
    #11 NOTFRONT Гости 15 марта 2011 18:37
    0
    после Т1 идет диодная матрица, для выпрямления переменного тока.
  12. samonin
    #12 samonin Гости 16 марта 2011 13:52
    0
    спасиба smilesmilesmile
  13. samonin
    #13 samonin Гости 18 марта 2011 15:51
    0
    резистары какой мощнасти лучши подойдут.
  14. NOTFRONT
    #14 NOTFRONT Гости 18 марта 2011 18:25
    0
    от 0,25 ВТ и выше
  15. KyPA
    #15 KyPA Гости 20 марта 2011 07:34
    0
    чем же он станет опасным для жизни???
    и можно ли определить омметром есть ли в строчнике выпрямитель???

    и еще
    непонятно как работает генератор,ведь транзистор откроется когда ток потечет в обратную сторону,получается что он всегда будет закрытым...

  16. NOTFRONT
    #16 NOTFRONT Гости 20 марта 2011 09:44
    0
    О, Госпади, ты о блокинг-генераторе слыхал когда-нибудь ? А насчет ометра попробуй.
    Для справки: высокое напряжение высокой частоты, практически не ощущается человеком, а постоянное напряжение имеет свойство накапливатся и может стать опасным для жизни!
    1. Гость
      #17 Гость Гости 27 октября 2017 20:03
      0
      ну так от умножителя отдельно провод идёт. По идее, если только от ножек трансформатора брать, то ничего не будет. Или же нет?
  17. NASA3205
    #18 NASA3205 Гости 25 марта 2011 15:18
    0
    прикольно у меня дома лежит такой smile
  18. samonin
    #19 samonin Гости 1 апреля 2011 18:48
    0
    у меня диодный мост состоит из 4 диодов КД202А я не знаю подойдет такой. И еще один вопрос у меня понижающий трансформатор типа ТВК-90-П2-Т подойдет и я не знаю его тех. даные
  19. NOTFRONT
    #20 NOTFRONT Гости 1 апреля 2011 19:00
    0
    диоды пойдут. Про транс незнаю.
  20. samonin
    #21 samonin Гости 1 апреля 2011 19:06
    0
    а тронзистор КТ961А
  21. NOTFRONT
    #22 NOTFRONT Гости 1 апреля 2011 19:11
    0
    пойдет
  22. [)еНиС
    #23 [)еНиС Гости 2 апреля 2011 15:58
    0
    Если хотите собрать такое из строчника, то купите энергосберегающую лампу 20W. Вытащите балласт. Возьмите конденсатор на 5кВ любой емкостью. Один выход с балласта напрямую подключить к низковольтной обмотке, а другой через конденсатор. И все это втыкаем в 220. Работает все супер дуги около 5см жирные и яркие. Только балласт очень легко может сгореть. Я уже 3 штуки спалил(((
  23. pashutin
    #24 pashutin Гости 12 августа 2011 09:48
    0
    можно подробнее...уже не первый раз про это слышу,но ни где нормально не объяснят как это сделать. получается оба выхода с балласта к низко вольтной обмотке строчника паять через кондер? и родной резистор,который на входе баласта(220v) стоит,оставить?
  24. pashutin
    #25 pashutin Гости 12 августа 2011 09:57
    1
    и еще-низко вольтных обмоток же 2(это как я понял те,которые сам мотаешь)к которой из них?
  25. Veent
    #26 Veent Гости 12 августа 2011 10:15
    0
    /news/ehlektricheskaja_duga_vysokogo_naprjazhenija_i_vysokoj_chastoty/2010-07-04-265
    Пожалуста, сам проверял эффект классный, да и есть балласты с транзисторами которые можно закрепить на радиатор, так вот лучше это сделать
  26. Veent
    #27 Veent Гости 12 августа 2011 10:18
    0
    Или вот под первой фотографией ссылка на "лестницу Иакова"
  27. vasya777
    #28 vasya777 Гости 2 февраля 2012 21:00
    0
    подскажите пожалуйста нашел старый строчник не знаю как подключить причем нет даже названия .И как его вообще проверить без специального устройства , мултиметором ? мултиметором что то не мериет и на пищалки мерил нашел ножки которые вместе ,а ножек у него всего 11, получилось так 5 ножек,2 ножки и 4 ножки
  28. makcimka1316
    #29 makcimka1316 Гости 4 ноября 2012 20:55
    0
    ребят подскажите плиз) транзистор (достаточно мощный откуда достать можно?)) может из какого прибора?
  29. Horber
    #30 Horber Гости 29 ноября 2012 02:31
    0
    makcimka1316 я точно не скажу где, но кт 805 устанавливались повсеместно. Я например когда покупал большой радиатор то на нем уже висел такой транзистор.
  30. Horber
    #31 Horber Гости 29 ноября 2012 20:31
    0
    Прошу внимания не обращать внимания на мой предыдущий пост. кт 805 пробиваються сразу, уже 2 убил, а вот кт 837 заработал.
  31. Veent
    #32 Veent Гости 29 ноября 2012 23:02
    0
    [b]Horber[/b],
    На заметку: Существует различные модификации КТ805. Такие как АМ БМ и т.д. и у каждого соответственно разные характеристики и возможно другая модификация в вашей схеме и не пробилась бы. Пролще поставить другой но эфект может быть не таким ярким.
  32. Миша
    #33 Миша Гости 6 апреля 2013 17:53
    0
    от чего можно ещё запитать кроме как от транса или бп?
  33. олег
    #34 олег Гости 1 августа 2013 09:42
    0
    а транзистор 2t808a подойдёт ?
  34. ILIA
    #35 ILIA Гости 6 августа 2013 22:02
    0
    КОНДЕНСАТОР 500 МКФ /6В ПОДОЙДЁТ?
  35. Юрий
    #36 Юрий Гости 31 августа 2013 12:22
    0
    Илья, на 500 мкф 6 вольт не подойдет, нужен как минимум 1000 на 16 вольт, плюс к нему 0,1 мкф(импортная маркировка 104, на буквы,которые на кондере, внимание не обращай) нужно припаять параллельно к ножкам 1000 мкф-ного.
    Отвечу на следующий вопрос.Для чего это нужно. Если будешь питать от компового блока питания или зарядника для аккумуляторов, то будут вместе с напряжением идти всякие гадости, вот для того что бы уменьшить их нужен кондер минимум на 1000 мкф 16 вольт. Можно еще для улучшения поставить дроссель, о нем можно почитать в гугле. Хуже от этих мер не будет, потому что они нужны для подавления всякой гадости которой хватает на выходе бп.
  36. Роман
    #37 Роман Гости 23 января 2014 20:43
    0
    а транзистор кт940a пойдёт?
  37. Игорь
    #38 Игорь Гости 15 апреля 2014 15:08
    0
    А от акб 12 вольт можно запитать?
  38. Александр
    #39 Александр Гости 2 мая 2015 19:29
    0
    ура!!!!! работает.К сведению я его сделал за 2 часа hf,работает без резисторов, запитивал от блока 12v мне 13 лет запустился с 1 раза!Но на вторичке мало мощности я его спокойно рукой держу ток чувствуется но не больно подскажите как сделать мощней я пользовался КТ805 ПОЧТИ НЕ ГРЕЕТСЯ
  39. Гость
    #40 Гость Гости 5 ноября 2017 15:31
    0
    Что делать, если при подключении схемы (от резисторов до строчника) к компьютерному БП, БП выключается, а если отключить схему, то работает?
