» » » Катушка Тесла на одном транзисторе или качер Бровина
Представляю вашему вниманию очень маленькую катушку тесла на одном транзисторе или качер Бровина. В катушке тесла на первичную обмотку подается очень высокое переменное напряжение высокой частоты, а в качере первичную обмотку питает коллекторный ток транзистора именно Бровин выяснил что при такой схеме генератора на коллекторе возникает высокое напряжение и открыл новый способ управления транзистором и назвал это устройство Качер что означает качатель реактивности. Качер представляет собой высокочастотный генератор высокого напряжения вследствие чего на терминале можно увидеть так называемый коронный разряд. Также вокруг него возникает довольно сильное электромагнитное поле способное оказывать влияние на радиоприемники мобильные телефоны особенно сенсорные и прочую электронику. Поэтому на фото работающего качера крупным планом заметны полосы. Именно эти устройством Тесла пытался передавать энергию на расстояние, получилось ли у него это неизвестно. Сейчас другого применения как игрушка не нашлось. Итак, преступим для начала нужно рассмотреть схему, она очень проста и спаивается за 10 минут.


Я немного переделал её, вместо дросселя источник постоянного тока на 12 В и эл. Конденсатор емкостью не меньше  1000 Мкф чем больше тем лучше.

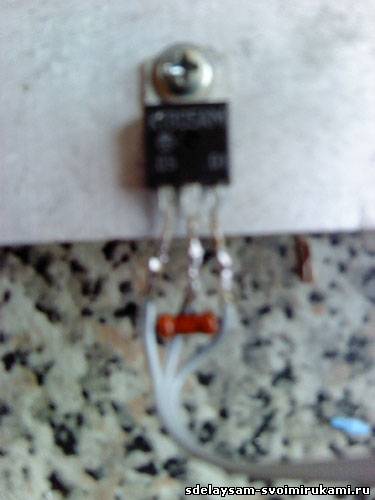

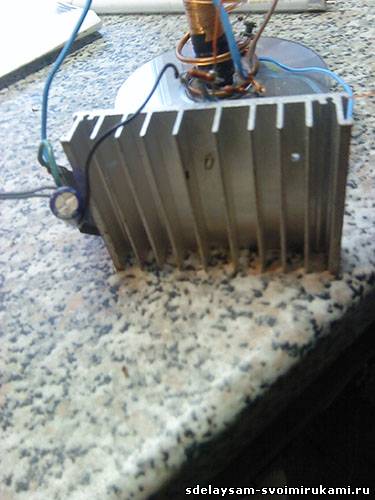

Транзистор необходимо установить на довольно большой радиатор, иначе он начинает греться

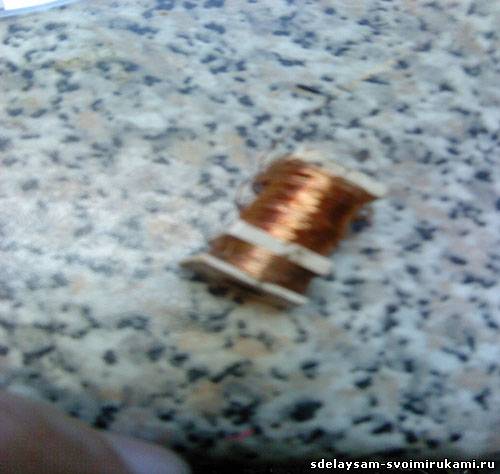

Затем предстоит самая рутинная и нудное занятие, катушку L2   нужно намотать очень тонкой проволокой примерно 0,01 мм или немного толще, но чем она тоньше, тем больше эффект


мотать нужно на маркер или на что - то подобное, но это должен быть именно пластиковый цилиндр, аккуратно виток к витку в один слой, если будете мотать с перерывами, промазывайте клеем иначе все пойдет насмарку.

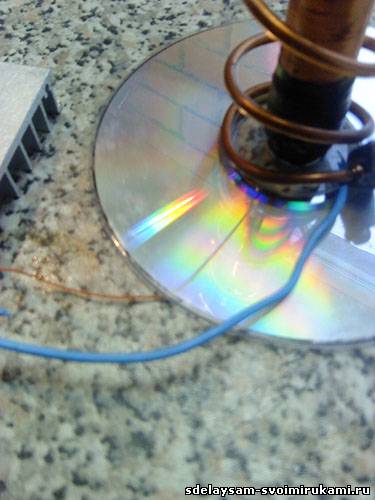

Клеим маркер на стойку, для этого отлично подходит обычный диск

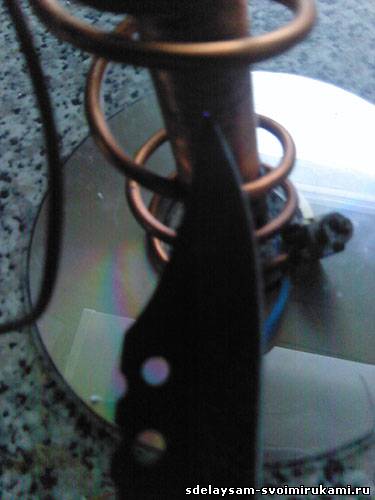

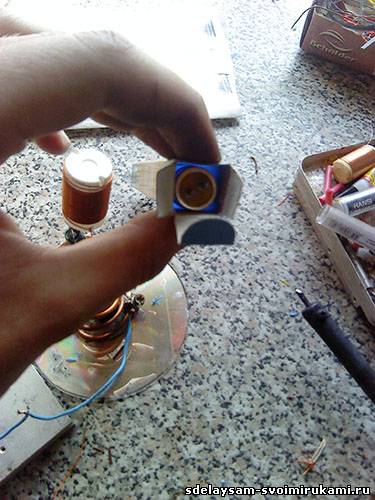

затем крутим первичную обмотку L1 2-5 витков очень проводом очень большого сечения порядка 2-4 мм  для удобства лучше взять каркас диаметр, которого должен быть почти в два раза больше маркера


Нижний отвод от маркера, который идет на базу транзистора лучше пустить под  диском, чтобы он не касался вторичной обмотки.

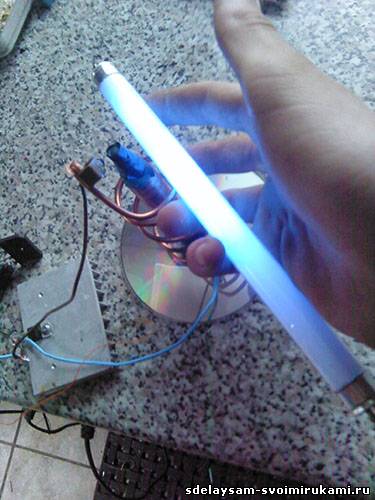

Если все сделано правильно то схема должна работать сразу, проверять лучше лампой дневного света,  если свечения нет, поменяйте местами концы вторичной обмотки (толстого провода) или проверьте, не касается ли она маркера.


И так вот что можно сделать готовым качером

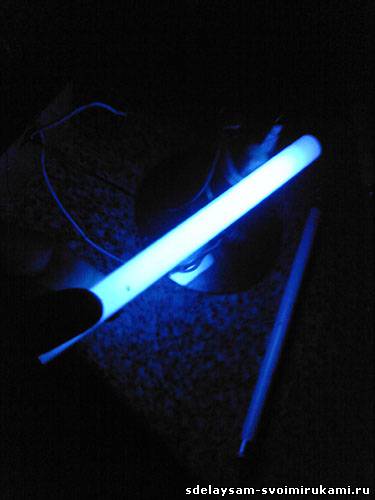

Если поднести к качеру газоразрядную лампу, то она начинает светиться







Такой же эффект наблюдается и с другими подобными лампами

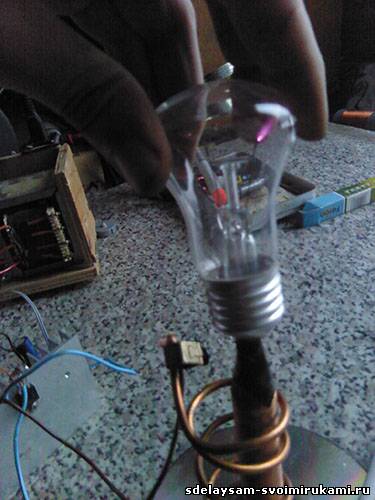

Так же в обычной лампе накаливания можно увидеть так называемый тлеющий разряд похоже на плазменный шар смотрится очень красиво


Можно и просто коснутся чем то металлическим, разряд почти незаметен, ввиду размеров качера
Если сделать большую модель можно сделать ионный двигатель, но здесь это не получится


В итоге получилась простая и довольно дешевая игрушка

Наиболее затратными были
1.Транзистор 30 р
2. Радиатор 20 р

Остальное уже было в наличии, но думаю все в сумме не будет стоить и 150 руб.

И САМОЕ ОСНОВНОЕ, ВЛИЯНИЕ НА ОРГАНИЗМ ЧЕЛОВЕКА, НЕСМОТРЯ НА РАЗМЕРЫ ДОВОЛЬНО НЕМАЛЕНЬКОЕ, ТАК ЧТО НЕ СТОИТ УВЛЕКАТЬСЯ, ИНАЧЕ МОЖЕТ ПОЯВИТЬСЯ НЕСЛАБАЯ ГОЛОВНАЯ БОЛЬ, И ПРИ БЛИЗКОМ КОНТАКТЕ НЕСИЛЬНАЯ НОЮЩАЯ БОЛЬ В МЫШЦАХ РУК Т.К. СИЛЬНОЕ ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ ОКАЗЫВАЕТ ВЛИЯНИЕ НА НЕРВНУЮ СИСТЕМУ. ТАК ЖЕ НЕ СТОИТ ТРОГАТЬ РУКАМИ РАЗРЯДЫ  ИЗ-ЗА ВЫСОКОЙ ЧАСТОТЫ БОЛИ АБСОЛЮТНО НЕ БУДЕТ МАКСИМУМ, ОСТАНЕТСЯ НЕБОЛЬШОЙ ОЖОГ, НО ВРЕДА СТОЛЬКО ЖЕ, КАК И ОТ ОБЫЧНОГО ТОКА, ЕСЛИ НЕ БОЛЬШЕ.


P.S. Видео с большой моделью:


Желающим повторить удачи!

Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (58)
[)еНиС
#1 [)еНиС Гости 18 апреля 2011 13:05
1
не обязательно на всю, я намотал 5 витков спиралью и не растягивал. потом растянул-результат был такойже как и с нерастянутой
NOTFRONT
#2 NOTFRONT Гости 4 апреля 2011 18:35
0
Я не соглаен! Если анулировать в схеме дроссель и конденсатор на 0,1 (как сделал автор), то это будет не качер, а обычный генератор типа трехточки или блокинг-генератора.
NOTFRONT
#3 NOTFRONT Гости 4 апреля 2011 19:05
0
И на видео сказано, что напряжение 2000 воль! это не так, Напряжение в катушке Тесла порядка 100000 вольт! ФАКТ !!!!
[)еНиС
#4 [)еНиС Гости 4 апреля 2011 19:06
0
Я такую собирал, только запитывал с ТВС. Газоразрядная лампа светилась, но дуги были всего около 0,5мм и не яркие((
Andrew
#5 Andrew Гости 5 апреля 2011 10:10
0
а куда второй провод от второй обмотки идет?
[)еНиС
#6 [)еНиС Гости 5 апреля 2011 16:52
0

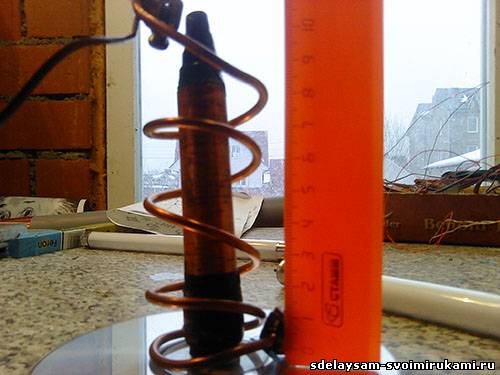

Никуда, он так и оставляется)) С него дуги должны идти. На 5ом рисунке его видно но плохо. Такая волосинка из катушки торчит
