Наверняка многие хотели бы иметь дома аудио систему 5.1 но за частую цены на такие усилители довольно большие. Я же расскажу как просто и не очень дорого собрать 4-х канальный усилитель для подобной системы. Покопавшись в интернете я выбрал наиболее простой в сборке и не дорогой усилитель достаточной мощности. А именно усилитель на довольно популярной микросхеме TDA 1558Q Сама по себе эта микросхема уже представляет из себя готовый 4-х канальный усилитель мощностью 11 Вт на канал, но этой мощности будет мало для получения качественного и объемного звука поэтому мы будем подключать ее мостовым методом, проще говоря мы спариваем 2 канала и получаем 2-х канальный усилитель мощностью по 22 Вт на канал. Таким образом мы берем две микросхемы и в итоге получаем 4х22 ватта. Если отдельно коснутся микросхемы то из достоинств можно назвать простейшую схему подключения, не высокую цену и достойную мощность при небольшом однополярном напряжении, защита от К.З. перегрева и не верного подключения питания. К недостаткам: низкий КПД порядка 50% (Высокий ток потребления и большой нагрев даже в холостом режиме) Так же на пиковой мощности звук резко обрезается и превращается грохот.
Теперь перейдем к сборке и для начала ознакомимся со схемой.

Усилитель 4х22 Вт


Схема предельно проста и собирается за 10-15 минут, ее простота позволяет спаять ее навесным монтажом, также стоит напомнить что схема обладает тепловыми характеристиками утюга и для нее необходим радиатор примерно 600 см2 площадью и либо открытый корпус либо принудительное охлаждение в виде вентилятора.
Вот тот набор деталей который понадобился мне для сборки усилителя.



Я использовал два диодных моста по той причине что использовал трансформатор с двумя схожими обмотками, обычно вполне хватит и одного на 8 А.
Отдельно были куплены два штекера 3,5 для включения в аудио карту компьютера.



Теперь думаю можно перейти собственно к сборке усилителя. У меня не было готового блока питания и мне пришлось собирать его самому, и вам рекомендую сделать тоже самое поскольку не просто найти готовые БП с необходимым запасом мощности поскольку при напряжении в 17 В одна микросхема потребляет порядка 3 А даже когда «молчит». Так же если отключить 14-й контакт то усилитель перейдет в «Спящий режим» и ток потребления сократится до пары сотен мА
И так для начала найдем трансформатор необходимой мощности, затем можно самому спаять выпрямитель но я все таки посоветую взять уже готовый диодный мост. Берем и устанавливаем его на не большой радиатор. (у меня не было маленького)



Затем припаиваем конденсаторы



Поскольку мне так же необходимо было установить трансформатор и для другого устройства я решил отделить БП от самого усилителя.




Поскольку я использовал этот усилитель для домашнего компьютера то решил «связать» включение усилителя с включением компьютера как это сделать рассказывается в этой статье (Автоматическое включение и выключение с компьютера) Я пошел не совсем тем путем что в статье я подключил реле к желтому и черному (12 В) проводам идущим из БП системного блока и вывел из него провод к БП усилителя. Еще хочется сказать что чем выше напряжение тем качественнее звук на большой громкости но и соответственно нагрев тоже растет, оптимальное напряжение питания 15 в при превышении порога в 17 вольт усилитель замолкает (На то время пока напряжение превышено) так что если нет звука измерьте напряжение.
Теперь перейдем к сборке собственно самого усилителя. Поскольку схема включения микросхемы примитивна проще наверное быть и не может, я решил спаять все навесным монтажом.
Для начала крепим микросхемы на радиатор предварительно рекомендуется промазать место соединения термопастой



После этого глядя на схему отгибаем необходимые контакты (14, 5, 13 – Плюс питания. 3, 7, 11 – Минус питания. И т.д.) Лишние контакты можно откусить чтобы они не мешались.



После того как вы припаяли все необходимые провода и конденсаторы необходимо избавится от не надежности «хлипкости» (при навесном монтаже) я рекомендую воспользоваться термоклеем аккуратно залить контакты таким образом чтобы избежать короткого замыкания между ними.



По сути усилитель как таковой готов т.е. он уже может полноценно функционировать. Но я сильно сомневаюсь что кто-то будет готов украсить свой стол такой железкой. И поэтому необходим корпус, тут уже все зависит от вашей фантазии, я просто взял корпус от сломанного дисковода.
Для начала все тем же термоклеем закрепил заглушку от лотка диска и приклеил свой светодиод.




Чтобы подключить светодиод к питанию 12в необходимо последовательно включить сопротивление на 500…900Ом (В зависимости от мощности)
Затем убираем все в корпус и выводим провода





Если используете подобный корпус можно закрепить микросхемы прямо на металлический корпус (внутри) тогда корпус будет служить радиатором. Но я пошел другим путем, я сделал вентиляционные отверстия и установил не большой вентилятор.




Этого вполне достаточно для того чтобы не допустить перегрева усилителя.
Усилитель готов. Я не устанавливал регуляторов громкости и баланса по той причине, что сейчас даже самые бюджетные аудио карты снабжены прекрасным ПО для этих целей.
Если коснуться цены, то тут все не очень дорого
1. Микросхемы TDA1558Q – 80 руб. 1шт.
2. Конденсаторы (0,22 мкф 4 шт. 0,1 мкф 2 шт.) 35 руб. за все
3. Конденсатор 25В 6800мкф 38 руб. 1 шт.
4. Термопаста 40 руб.
5. Диодный мост 1000в 8А 20 руб.
Все было куплено в специализированных магазинах радиорынка.
Желающим повторить удачи!
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (17)
  1. фантамас
    #1 фантамас Гости 25 февраля 2012 14:10
    2
    ого вон оно как. не ищи врагов :am:
  2. stepan
    #2 stepan Гости 26 апреля 2012 00:31
    2
    Я делал по принципу этой микросхемы 2 канала по22 вата.орет отлично, но фонит( можеш чтонибуть посоветовать?
  3. stepan
    #3 stepan Гости 12 сентября 2012 21:11
    2
    Многое от трансформатора зависит. Попробуй поставить памощьнее и что уровень помех на нем ниже был. Я подключал свой усилитель к аккумулятору, помех почти небыло!
    1. Андрей Селезнев
      #4 Андрей Селезнев Гости 13 ноября 2018 19:12
      2
      Фильтровать питание надо, чтобы не фонило..и землю разводить. И провода сигнальные нормальные экранированные брать.
  4. feelloff
    #5 feelloff Гости 16 сентября 2012 11:22
    3
    пойдет игрушка :lol: ! :winked:
  5. pxel55
    #6 pxel55 Гости 29 сентября 2012 03:46
    2
    Дам не плохо а печатная есть если есть выложи буду благоларен
  6. feelloff
    #7 feelloff Гости 6 октября 2012 17:32
    10
    фигня какая-то вот как надо -
  7. fric1991
    #8 fric1991 Гости 15 октября 2012 11:08
    2
    А как если что припаять сюда регулятор громкости? А то не нашёл таких схем. и можно ли сделать один регулятор на все каналы? Например на регулятор громкости колонок?
  8. Дмитрий Владимирович
    #9 Дмитрий Владимирович Гости 7 января 2013 18:52
    2
    feelloff,

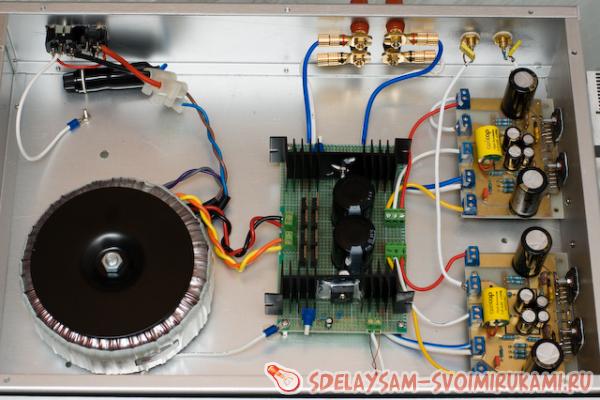

    Молодец, аккуратно по фирменному собрал, однако компоновку нужно было сделать более компактно в расчёте на более короткие связи.
  9. Bleagher
    #10 Bleagher Гости 4 июля 2013 04:23
    2
    используй спареный
  10. Антон
    #11 Антон Гости 24 ноября 2014 04:53
    4
    А в режим моста можно такой усилитель запустить?допустим я хочу сабвуфер на 1 канал сделать а не на 4?
  11. Afgan
    #12 Afgan Гости 1 февраля 2015 21:41
    2
    я собрал такой усилок в корпусе от старого cd привода,питание-импульсный бп 12 в 5 а,добавил по питанию 2200 мкфх25 в,переднюю панель доработал,поставил сдвоенный регулятор 50Ком,стереогнездо под мини джек 3,5, индикатор питания(светодиод),на задней панели выключатель питания и два тюльпана для подключения колонок,микруха установлена на радиаторе от процессора компа,звук чистый,не фонит,мощность вполне устраивает
  12. АХА
    #13 АХА Гости 3 ноября 2015 07:20
    2
    Радиатор 600 см в квадрате??? А может 10 см на 10 см? А то 600 см в квадрате - получается очень большой радиатор)))).
  13. VicAMMON
    #14 VicAMMON Гости 14 ноября 2015 22:41
    3
    Спасибо автору за труды.
    Но есть одно "Но".
    Если вы писали тему для понимающих людей, то "не вариант", вообще.
    Если для новичков, кто только с паяльником подружился, то допустили промах. Вы не обьяснили принципа мостовой схемы, и не показали ее сборку. Новичек не поймет как включить 2 микросхемы в мост.
  14. Андрей
    #15 Андрей Гости 29 января 2016 08:59
    1
    Автор, по данным производителя усилитель работает в классе B, для него значение total quiescent current 80 mA. Это ток покоя, вы же пишите одна микросхема потребляет порядка 3 А даже когда «молчит». Такого не бывает даже в усилителях большой мощности класса А. Одно из трех - или микросхема самовозбуждается, или подделка или тестер врет.
  15. Александр
    #16 Александр Гости 9 августа 2016 20:34
    1
    Собрал усь на данной микрухе, все нормально, играет четко, бп от старого компа, но одна проблема - все металлические детали долбят током. Кто подскажет как избавиться от данной проблемы?
  16. mstr.drv
    #17 mstr.drv Гости 12 ноября 2017 04:10
    2
    добавить сюда плату, снабберы на выход, систему плавного пуска и получится среднячковый умзч
