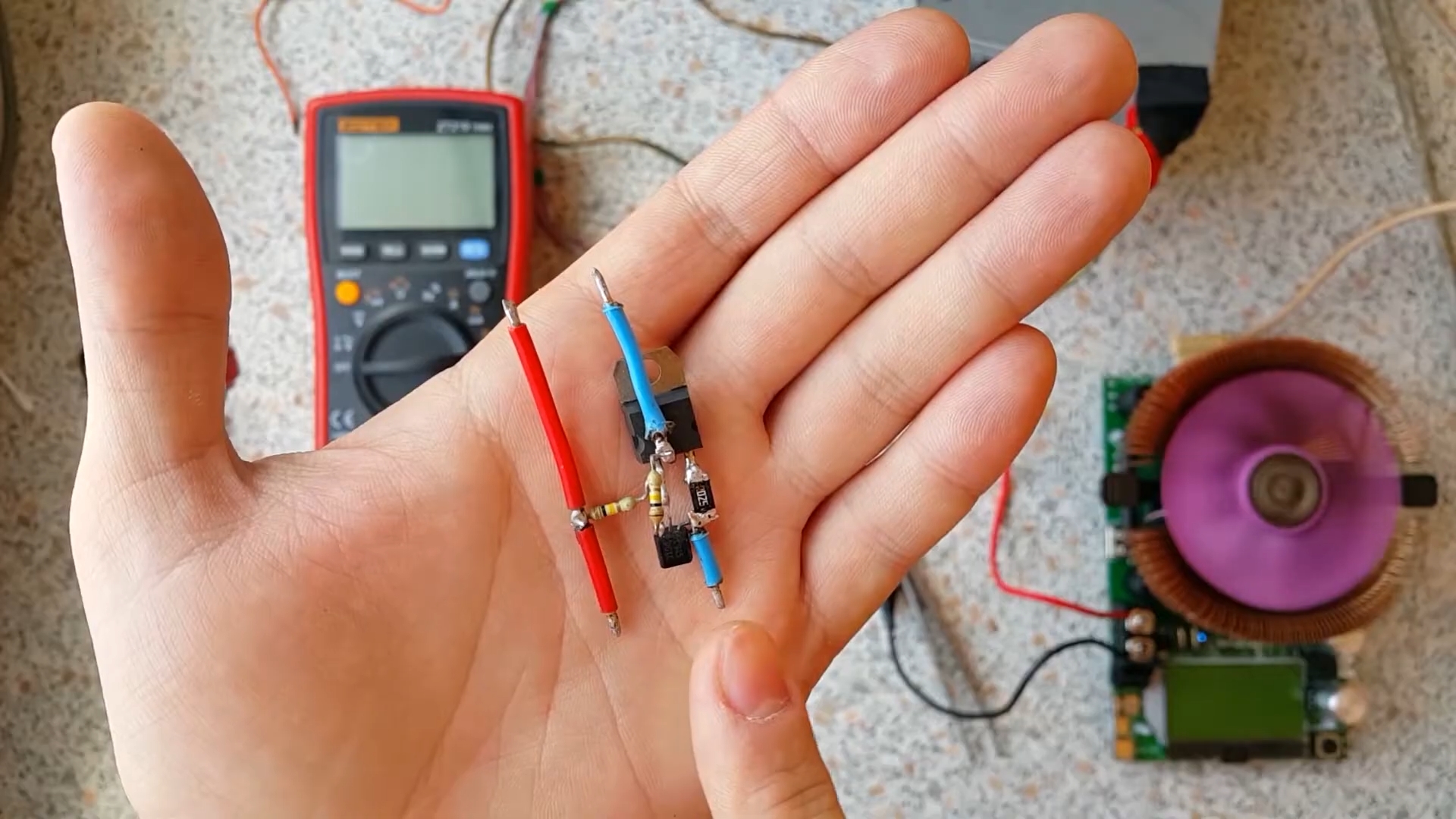

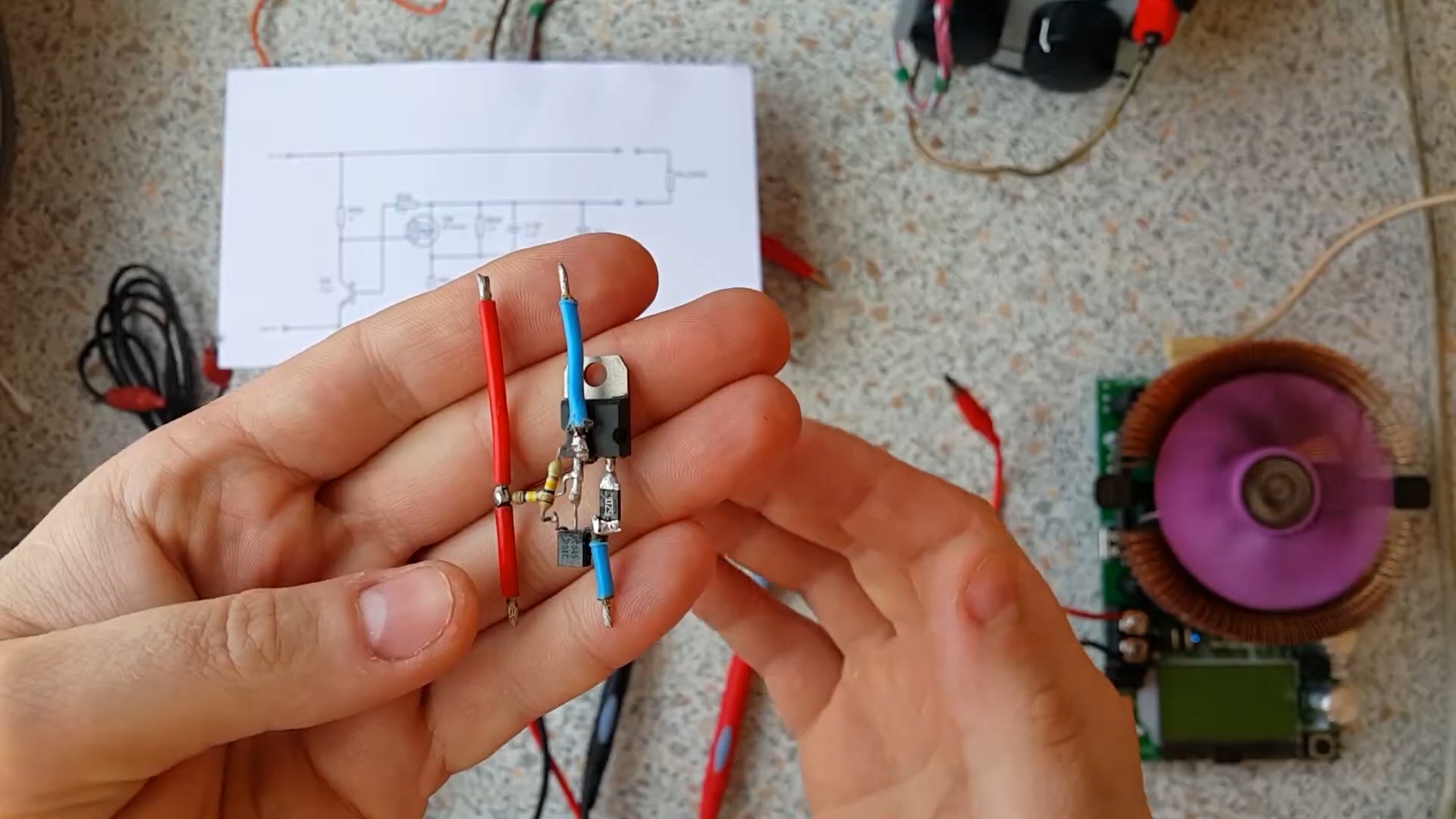

Привет, друзья! Сегодня расскажу о простой, но эффективной схеме защиты от переполюсовки и короткого замыкания. Она состоит всего из пяти компонентов: двух транзисторов, двух резисторов и шунта. Эта схема уже популярна в интернете, но я предлагаю свою доработанную версию.

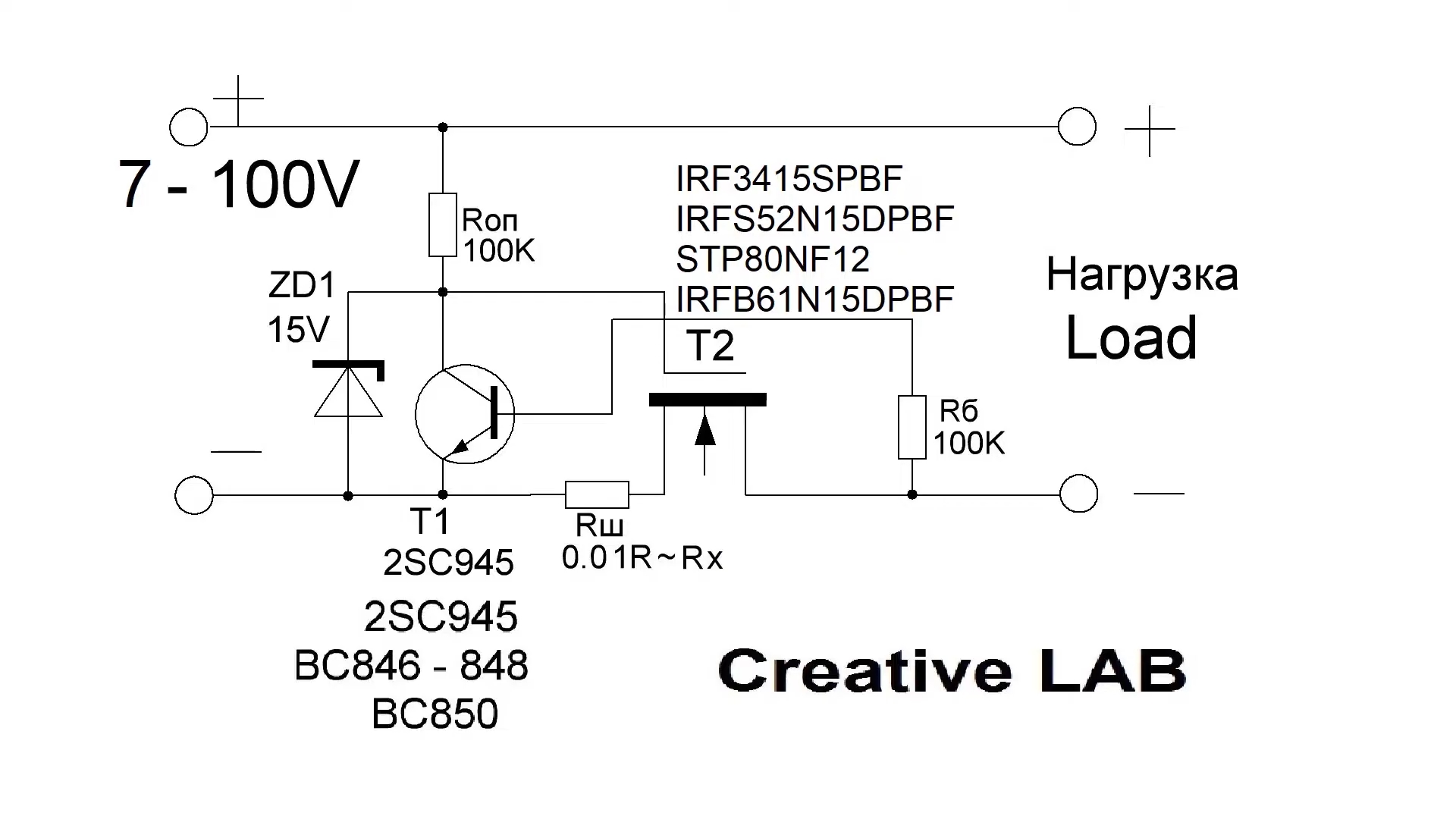

Схема защиты от короткого замыкания и переполюсовки
Для защиты полевого транзистора добавлен ещё один стабилитрон на 15 В. Это предотвращает повреждение транзистора при напряжении выше 18 В. Резисторы на 100 кОм хорошо подходят для этой схемы.

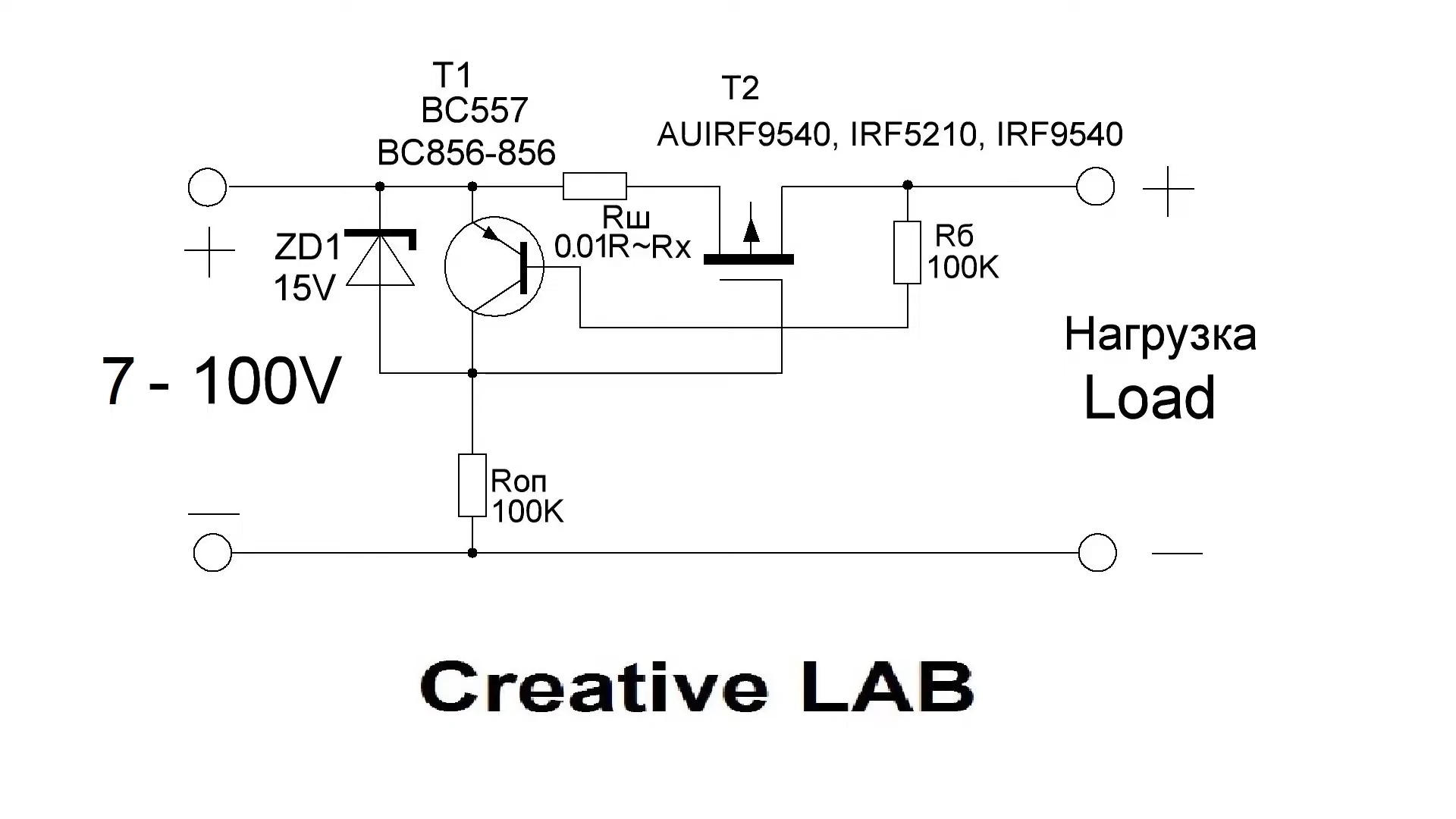

Схема рассчитана на отключение с отрицательного проводника. Это может быть неудобно для некоторых, поэтому есть инвертированная версия. В этой версии отключение происходит с положительного проводника, а отрицательный остаётся подключённым.

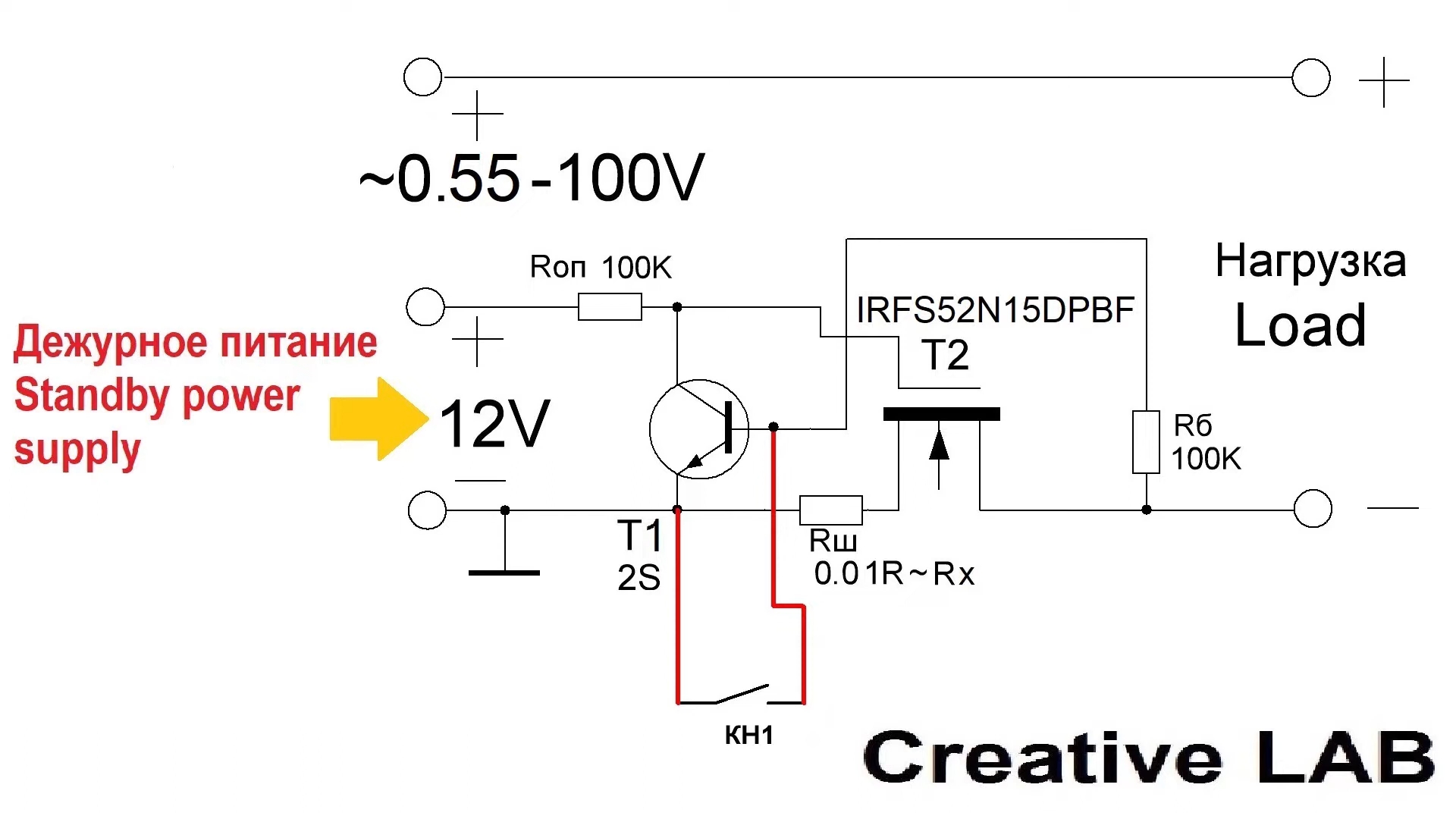

Для работы схемы при низком напряжении добавлен дежурный источник питания. Это позволяет схеме срабатывать при напряжении 0,5–0,55 В. В схему можно добавить кнопку сброса и индикацию на обвязку полевого транзистора и шунты.
Я уже устанавливал эту схему на зарядное устройство для автомобильных аккумуляторов. Она защищает от переполюсовки и коротких замыканий, предотвращая повреждение зарядного устройства.

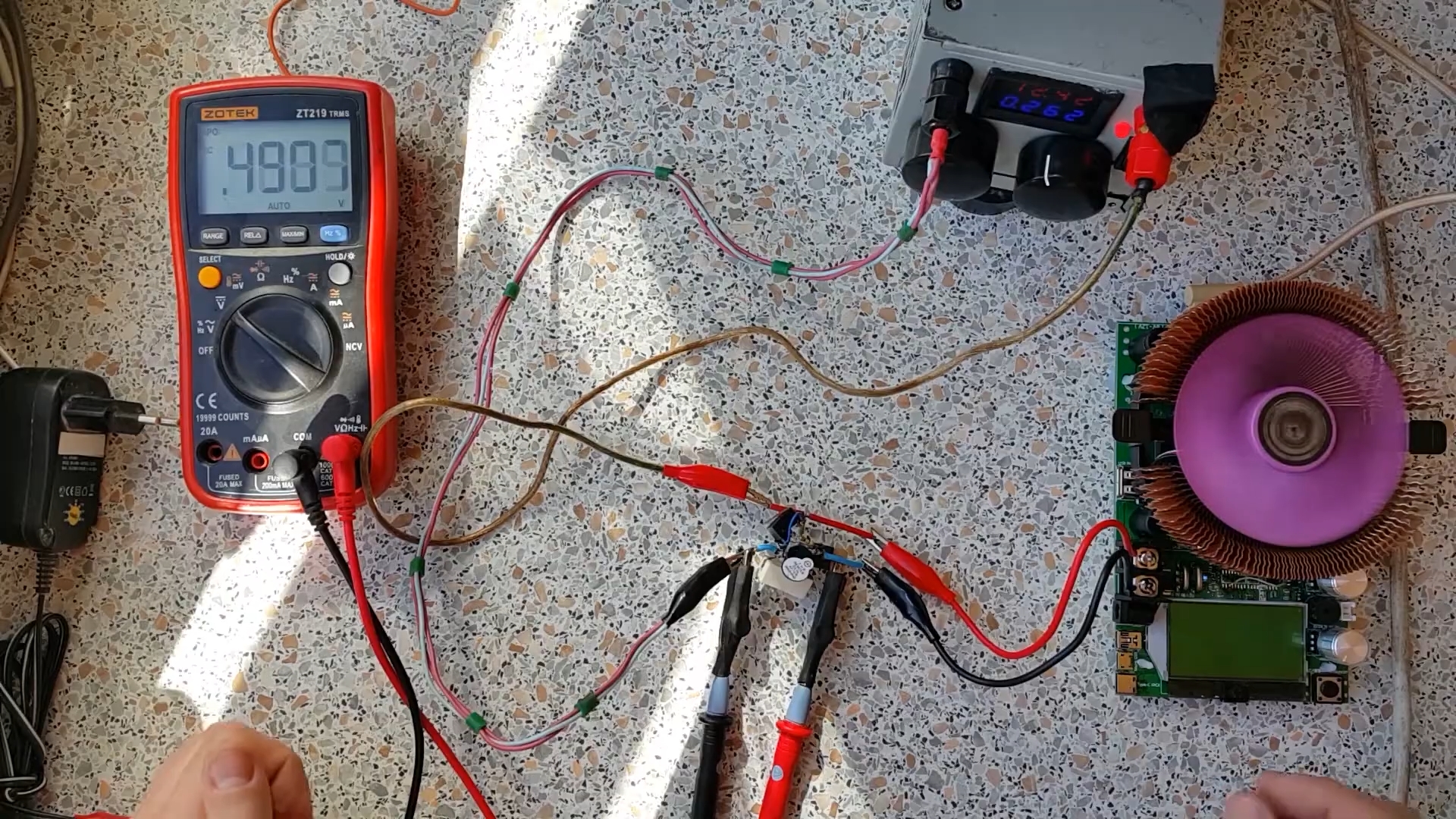

Для экспериментов я использовал шунт с сопротивлением 25 мОм, который подходит для блоков питания до 12 В и ноутбучных устройств.
Схема показала себя надёжной и эффективной.

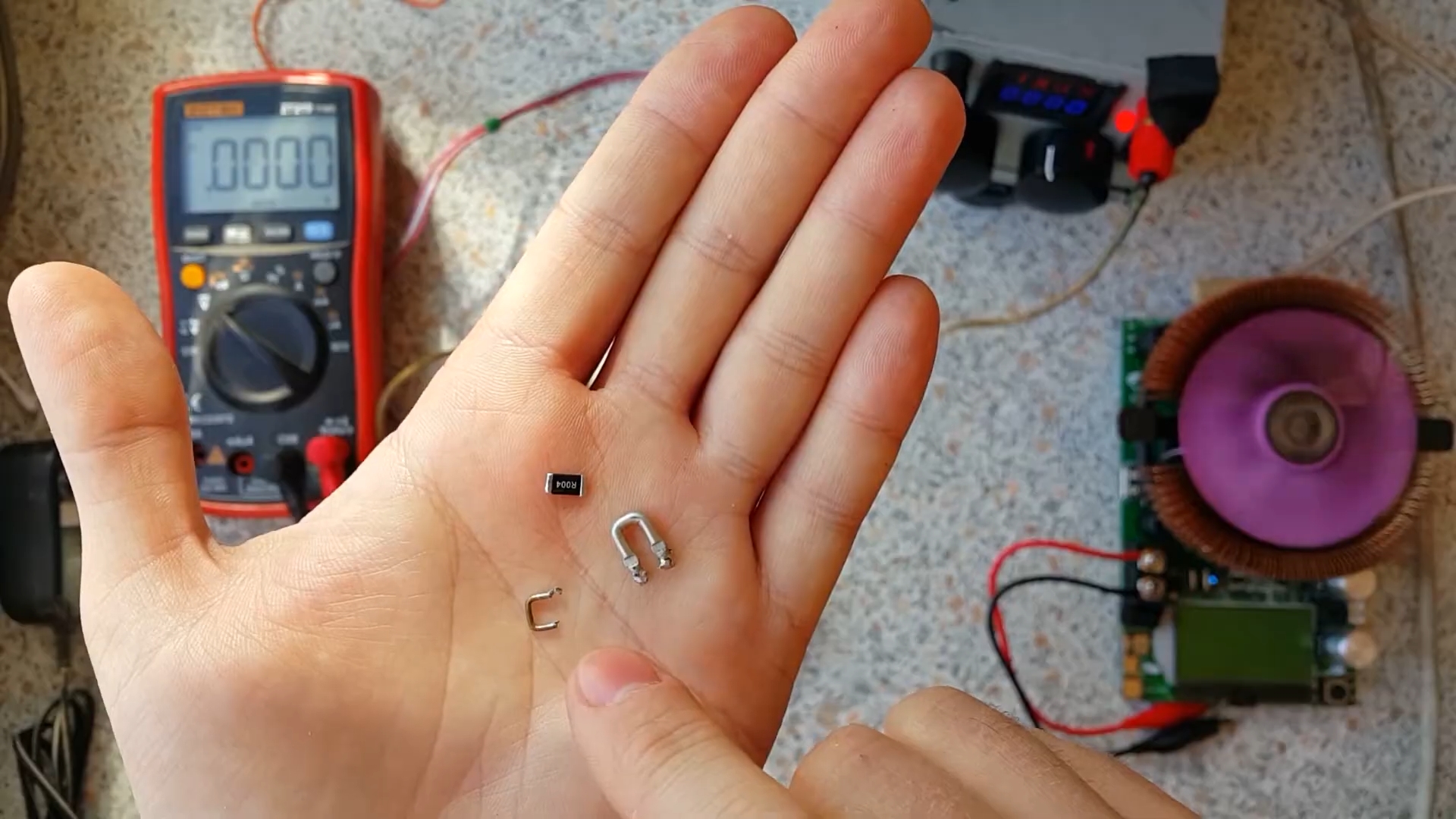

Рекомендую использовать шунты из манганевого сплава для больших токов. Они быстро выгорают, поэтому важно подобрать оптимальное сопротивление.
