Привет, друзья! Сегодня покажу, как собрать простую, но полезную схему защиты от переполюсовки и коротких замыканий для реле. Она поможет избежать поломки зарядного устройства или аккумулятора.
Схема защиты от КЗ и переполюсовки

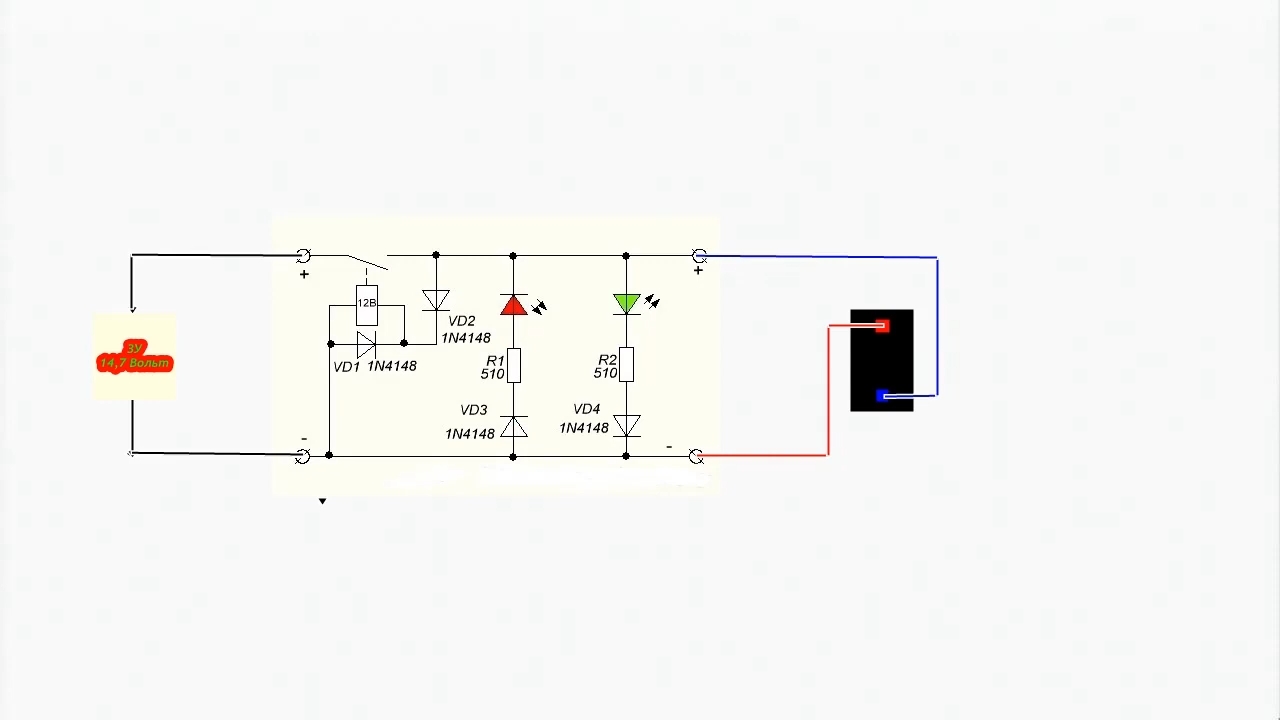

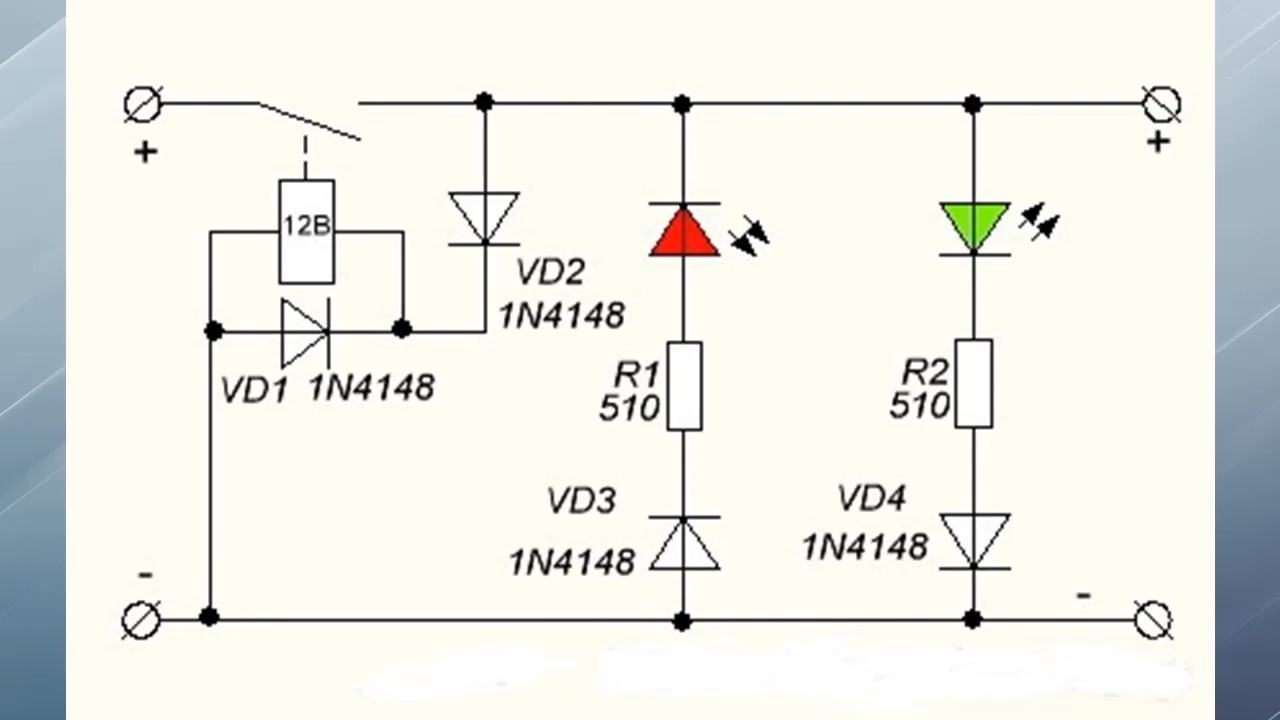

Основу схемы составляет 3-контактное реле. Его обмотка подключена через диод VD2. Если подключить аккумулятор правильно, ток пройдет через обмотку и диод, реле включится, и зарядка начнется.

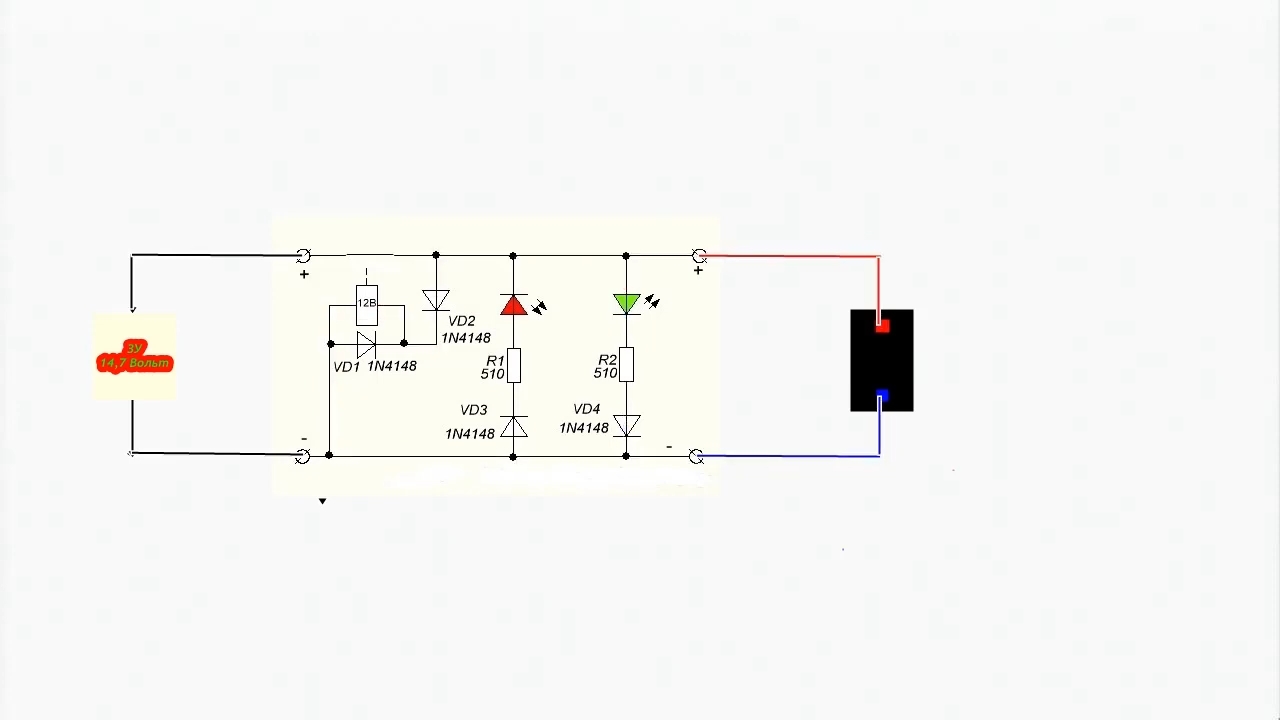

При неправильной полярности диод не позволит реле включиться.

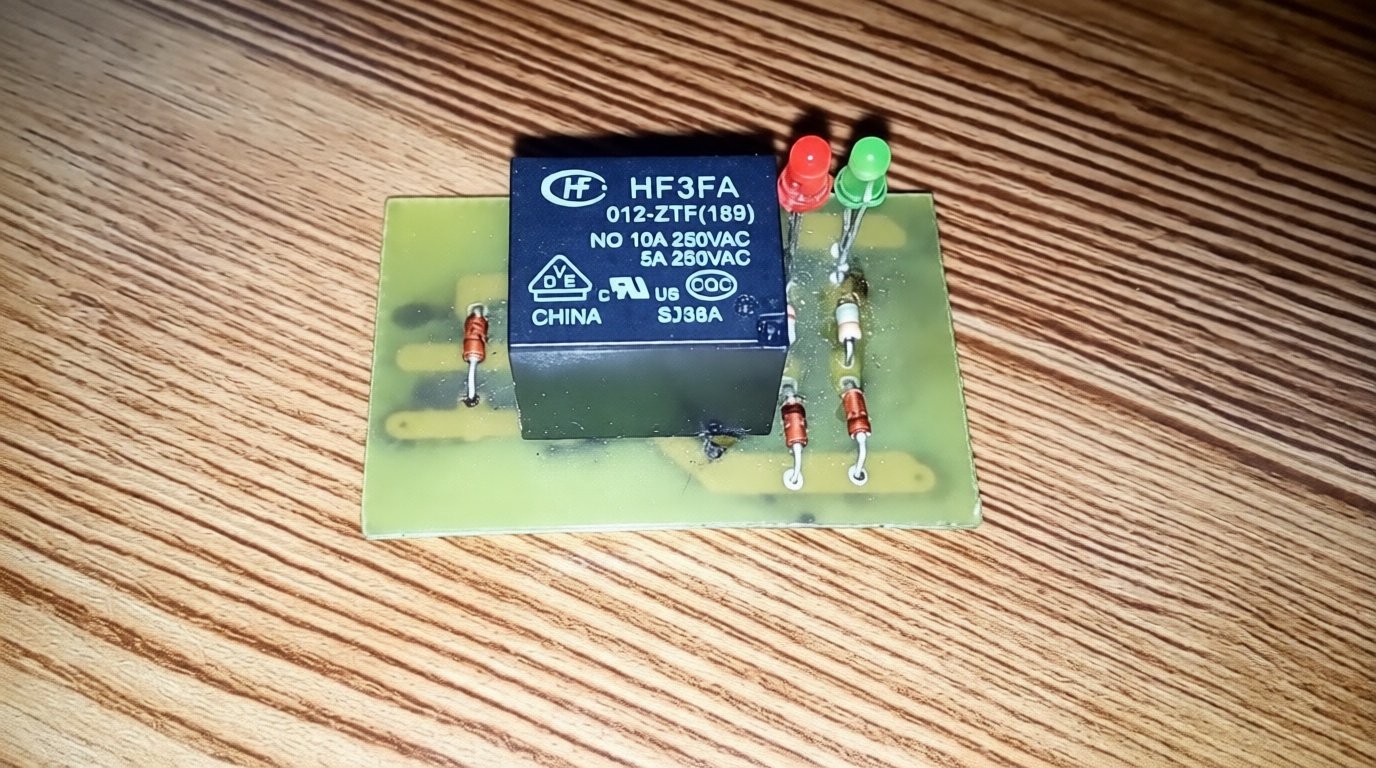

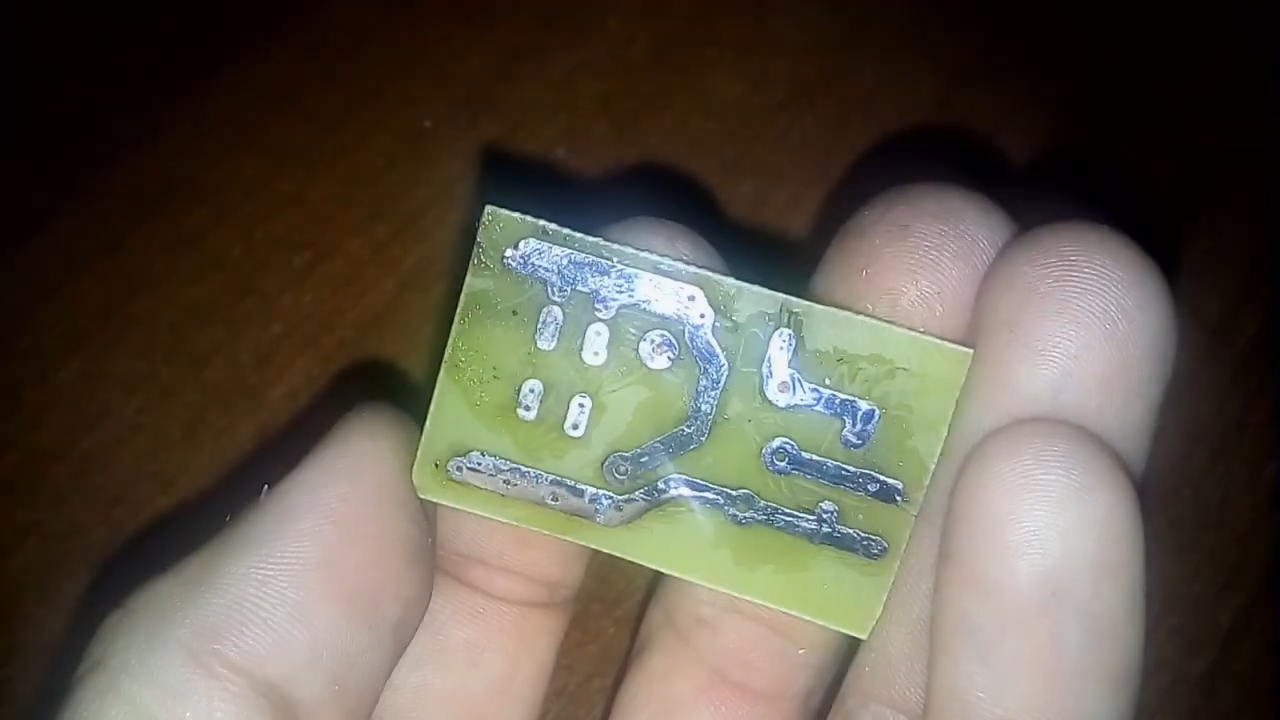

Сейчас я покажу, как это работает на практике, а пока давайте соберем схему. Изготовим плату, запаяем все компоненты: диоды, резисторы, светодиоды и реле.
Готово! Теперь можно протестировать схему.

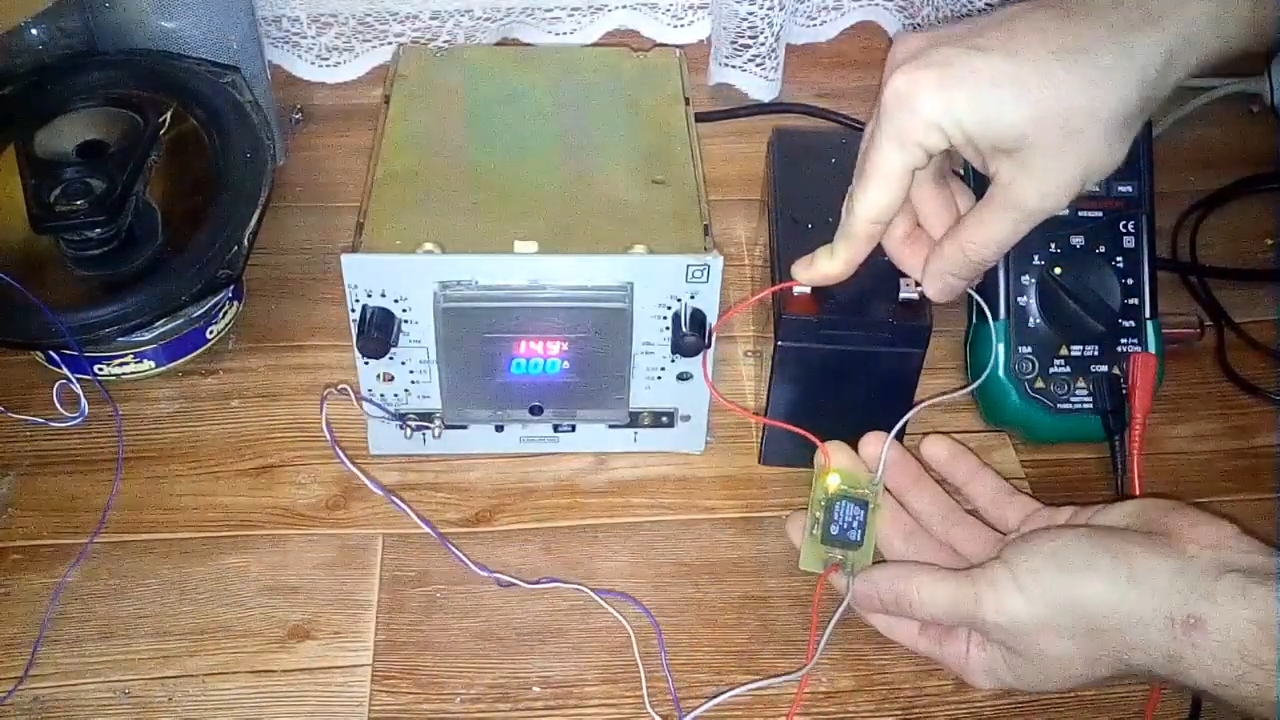

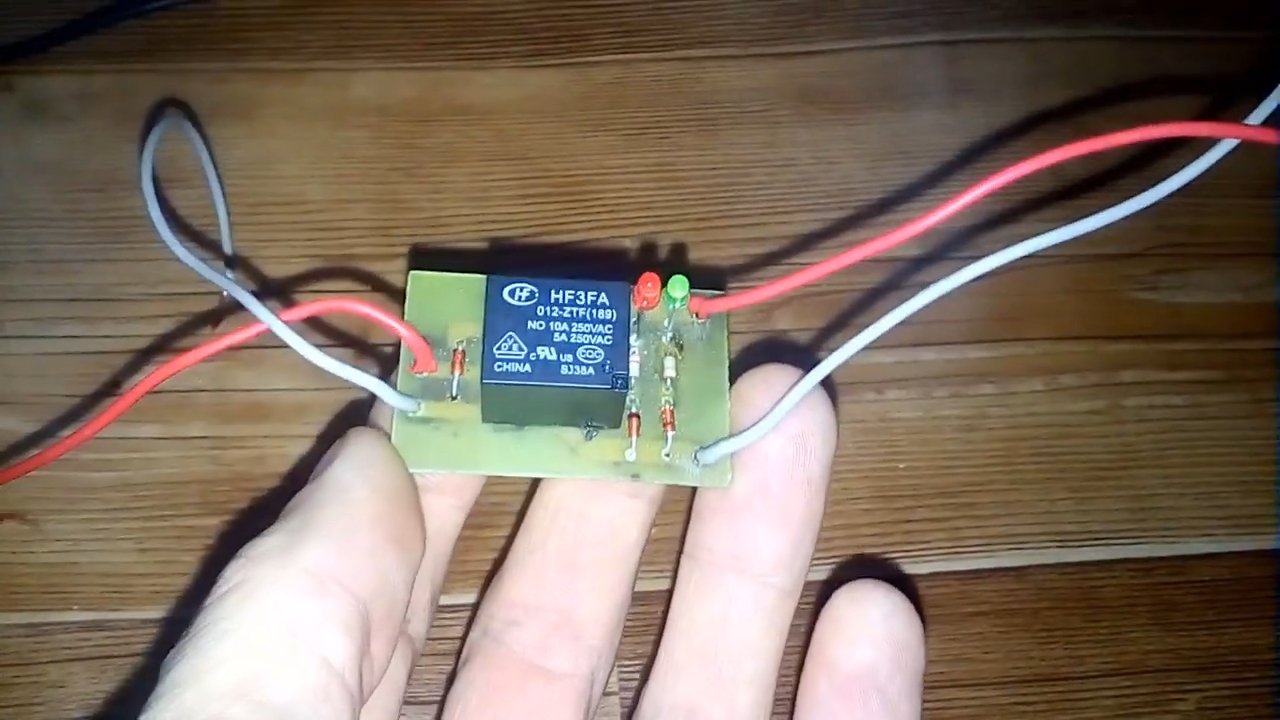

Подключим схему к лабораторному источнику питания. Сначала напряжения на выходе нет. Оно появится при подключении аккумулятора. Реле работает от аккумулятора и начинает зарядку. Если аккумулятор разряжен полностью, рекомендую установить кнопку без фиксации для запуска реле.
Схема также защищает от короткого замыкания. При неправильном подключении аккумулятора загорится красный светодиод, сигнализируя об ошибке.
Рекомендую эту схему: она простая, надежная и полезная.
До новых встреч! Всем пока!
